请教下这种程序怎么写

神***

I/O 口不够，也是参照下图,
增加 多组，也只是需要增加公共控制端, 公共端的三级管电路可以省略

段码的选择【 P6.7 ~ P6.0】是共享的

angm***

sky*** 发表于 2024-1-14 16:44
是的，做了几种扫描程序，都无法做到单独亮1个

查理复用（Charlieplex）是一种在驱动大量LED时有效地节约IO口的方法，理论上可点亮 脚数*（脚数－1）个LED


驱动这种数码管的技术称作查理复用技术(Charlieplexing)

Charlieplexing的介绍
步骤1：一个非常简单的示例

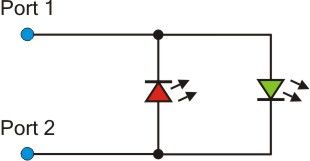

请看下面的简单电路，该电路使用两个端口控制两个LED。

这里是工作原理。两个LED反并联连接，红色LED的阳极（左）连接到绿色LED的阴极（右）。

当端口1变为高电平而端口2变为低电平时，则绿色LED点亮，并且当端口1变为低电平并且端口2变为高电平时，红色LED点亮。

步骤2：再增加一个端口。..

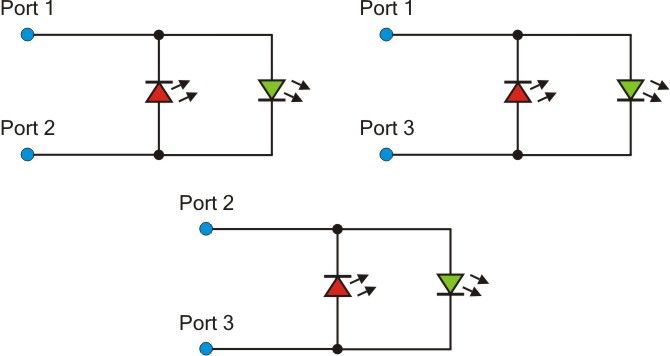

现在，我们增加了一个端口以控制更多LED。我将电路分为3个子电路，每个子电路显示2个端口。因此，我们有2个LED由端口1和2控制，另外两个LED由端口1和3控制，另外2个LED由端口2和3控制，总共6个LED。

与以前一样，微控制器仅通过3个端口即可单独控制6个LED。如我之前所说，charlieplexing利用微控制器端口的三态。但是如何？

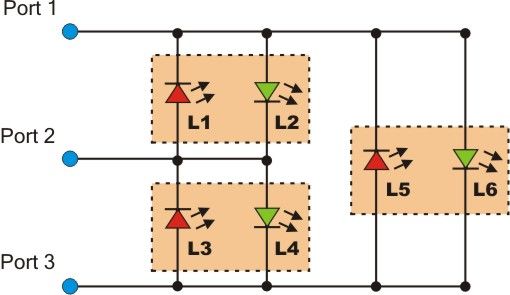

让我们用3个端口和6个LED重新绘制相同的电路，但是这次我们将不分别绘制它们：

当端口1为HIGH且端口3为低电平，则L6将点亮。但是端口2必须处于什么状态？如果端口2为高电平，则L4也将点亮，如果端口2为低电平，则L2将同时点亮。因此，为避免不必要的情况，端口2必须处于高阻抗状态。我们将此引脚设为输入。如果我们尝试点亮L2，当然同样适用。端口1应该变为高电平，而端口2应该变为低电平。如果端口3为高电平，则L3也将点亮，如果端口3为低电平，则L6将同时点亮。因此，一般规则是，只有两个端口可以同时输出，而其他所有端口都可以通过将它们定义为输入来处于高阻抗状态。



无奈才写了3个IO口控制4个LED的程序。由于LED数量太少，就没有费神精炼代码，只把4个LED驱动封装成函数调用。权当抛砖引玉。



void LED1()
{
        P3M0=0x03;//P3.0推、3.1推、3.2高0000 0011
        P3M1=0x04;//P3.0推、3.1推、3.2高0000 0100
        P30=0;P31=1;P32=1;
}

void LED2()
{
        P3M0=0x03;//P3.0推、3.1推、3.2高0000 0011
        P3M1=0x04;//P3.0推、3.1推、3.2高0000 0100
        P30=1;P31=0;P32=1;
}

void LED3()
{
        P3M0=0x06;//P3.0高、3.1推、3.2推0000 0110
        P3M1=0x01;//P3.0高、3.1推、3.2推0000 0001
        P30=1;P31=0;P32=1;
}

void LED4()
{
        P3M0=0x06;//P3.0高、3.1推、3.2推0000 0110
        P3M1=0x01;//P3.0高、3.1推、3.2推0000 0001
        P30=1;P31=1;P32=0;
}

reng***

你这样设计硬件电路本身就有逻辑错误，A1亮的话，那么New1为高电平，New2为低电平，其他灭，那么B1,C1,D1就得要求New3,New4,New5就得为高电平。你再看B？那个灯，此时它就亮了。所以说按照要求，你这个硬件设计的本身逻辑是存在问题的，设计之前肯定没画逻辑真值表。硬件上逻辑错误，而程序又是一个逻辑为前提的产物，你说你能写出符合你的要求的程序吗？

reng***

分析了一下，按照你的要求，最多只能控制8个灯。这8个灯有5种方案情况分别是:
1-2,1-3,1-4,1-5,2-1,3-1,4-1,5-1;
2-1,2-3,2-4,2-5,1-2,3-2,4-2,5-2;
3-1,3-2,3-4,3-5,1-3,2-3,4-3,5-3;
4-1,4-2,4-3,4-5,1-4,2-4,3-4,5-4;
5-1,5-2,5-3,5-4,1-5,2-5,3-5,4-5;

angm***

reng*** 发表于 2024-1-14 23:13
分析了一下，按照你的要求，最多只能控制8个灯。这8个灯有5种方案情况分别是:
1-2,1-3,1-4,1-5,2-1,3-1,4-1 ...

就是用这个查理复用技术(Charlieplexing)。

5个IO口最多可以控制20个LED

reng***

angmall 发表于 2024-1-14 23:55
就是用这个查理复用技术(Charlieplexing)。

5个IO口最多可以控制20个LED

是,理论可以控制20个，但是他要求某一个亮的时候其他都不亮，就排除了好多情况，最后只剩下8个了

wangxi***

12楼讲得好，学习了

sky***

angm*** 发表于 2024-1-14 21:12
查理复用（Charlieplex）是一种在驱动大量LED时有效地节约IO口的方法，理论上可点亮 脚数*（脚数－1） ...

确实可行，程序测试正常，非常感谢，今天刚写完程序，测试也是正常的，因为一直以来，IO口初始化都用在程序最开始了，没想过可以用在子函数里面，谢谢你提醒，也感谢你打了这么多的字，实在是感激不尽，祝你2024万事如意

sky***

reng*** 发表于 2024-1-14 22:48
你这样设计硬件电路本身就有逻辑错误，A1亮的话，那么New1为高电平，New2为低电平，其他灭，那么B1,C1,D1就 ...

感谢你的回复，12楼是正确的，也是可行的

angm***

sky*** 发表于 2024-1-15 10:22
确实可行，程序测试正常，非常感谢，今天刚写完程序，测试也是正常的，因为一直以来，IO口初始化都用在程 ...

很高兴。能够帮到你。
希望你的程序可以分享一下。
