关于485通讯

wx*** · 发表于 2023-1-6 15:01:21

本人想用STC8H1K16做控制系统，其中含有485多机通讯。这个芯片用STC-USB Link1D进行在线仿真要占用P3.0及P3.1。这时如何实现485通讯的调试及应用。

ch*** · 发表于 2023-1-6 15:11:46

这个片子有两个串口，或者将串口1映射到其他引脚

wx*** · 发表于 2023-1-6 15:33:09

有关这方面的资料在哪里有详细介绍呢，或者应用范例。
是否参照在STC8H规格书里15.1章节的介绍，另外，所说的两个串口是指串口1和串口2吗

电子DI*** · 发表于 2023-1-6 15:52:32

本帖最后由 STCAI-32位8051 于 2023-1-6 16:49 编辑

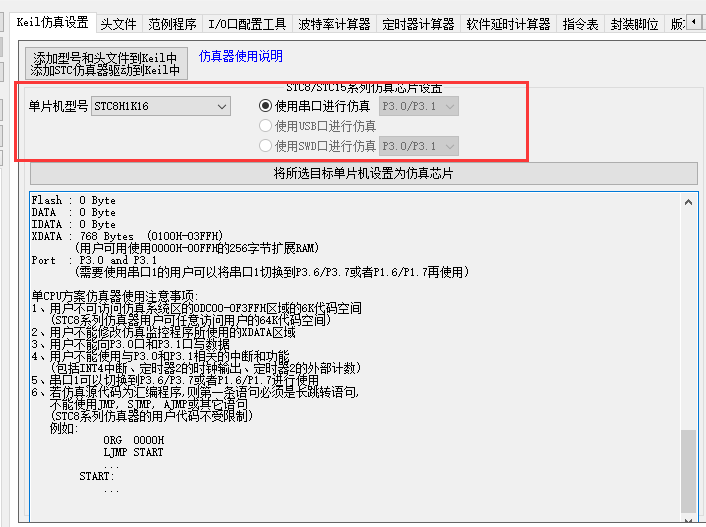

1.首先查阅STC8H的手册，可得这个芯片有两个串口；串口1和串口2，但是这个片子要想仿真只能占用用3.0和3.1

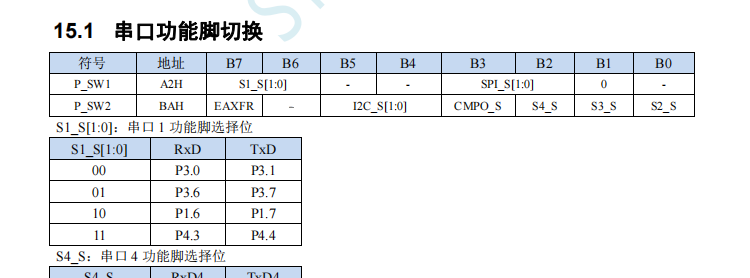

2.查阅STC8H的手册可得知，这个芯片的串口可以指定引脚：

将串口重定义到别的引脚即可

2.对于你这个项目
如果需要简易的modbus rtu的例子可以参考本论坛这个帖子：https://www.stcaimcu.com/forum.p ... 75&highlight=modbus

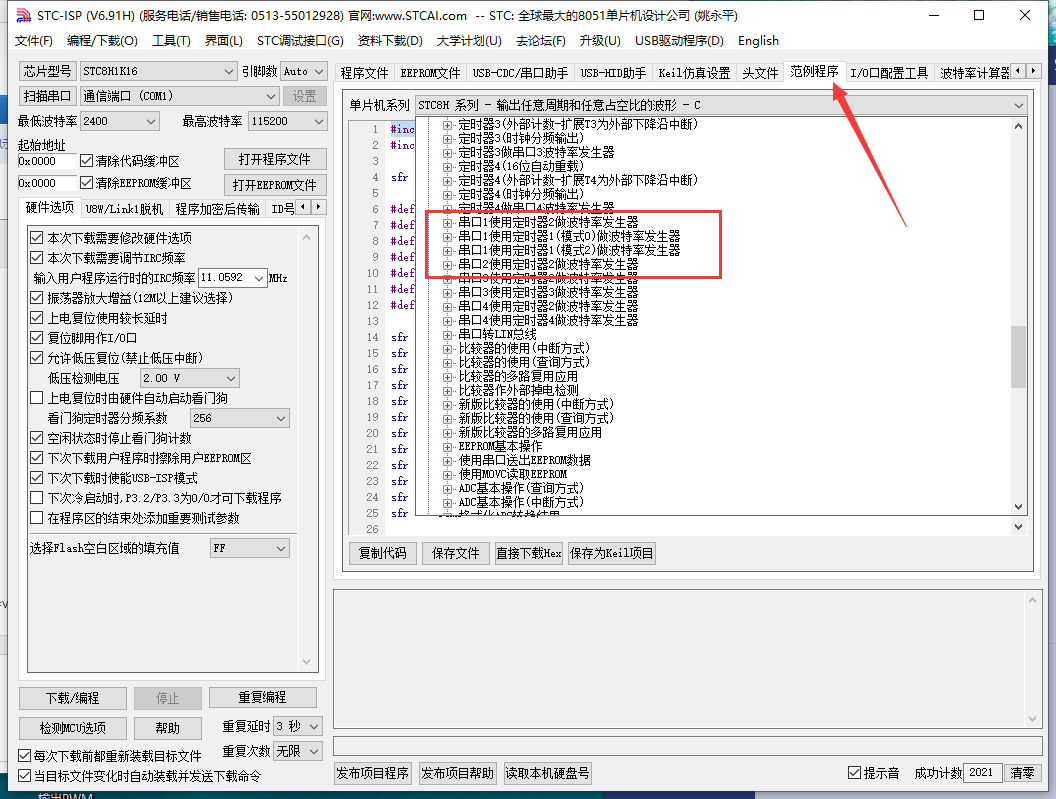

另外关于串口的配置等可以查阅手册也可直接使用ISP软件里的案例程序:

电子DI*** · 发表于 2023-1-6 16:00:18

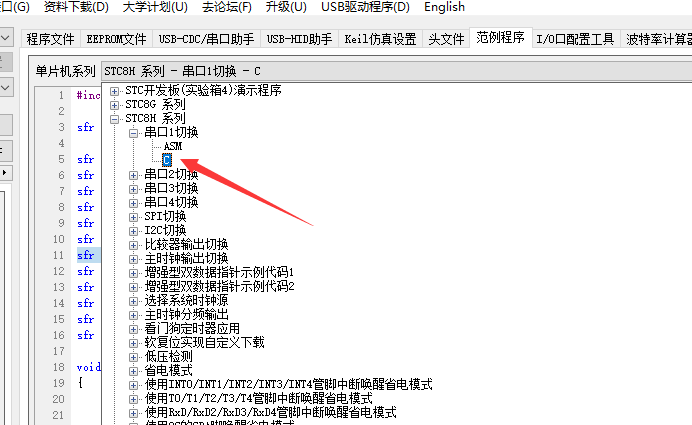

串口切换引脚的范例也可以查看这个

wx*** · 发表于 2023-1-6 16:11:07

好的，谢谢各位老师的指导。
如果有Keil调试仿真软件的安装文件或链接发来一下就更好了，我现在用的版本太老了

飞*** · 发表于 2023-1-6 16:16:59

请问串口1如果配置到P1.6和P1.7,当成通讯用，那么P3.1和P3.0还能当仿真调试用吗？这样P1.6 P1.7能同时当通讯 P3.0 P31能同时仿真吗？

神*** · 发表于 2023-1-6 16:38:22

可以，仿真只是用 P3.0/P3.1不占串口1

这就是仿真时用 P3.0/P3.1, 串口切换到 P1.6/P1.7

乘风*** · 发表于 2023-1-6 16:43:57

wx*** 发表于 2023-1-6 16:11
好的，谢谢各位老师的指导。
如果有Keil调试仿真软件的安装文件或链接发来一下就更好了，我现在用的版本太 ...

电子DI*** · 发表于 2023-1-6 16:45:33
