STC8H1K17T-TSSOP20系列实验之五----简易频率计

梁*** · 发表于 2024-2-5 17:18:32

xxkj*** 发表于 2024-2-5 16:39
计数也是在INT0中断的时候计数的，这个也需要时间吧。主要区别在于INT0优先最高，而PWM中断没有设置为最 ...

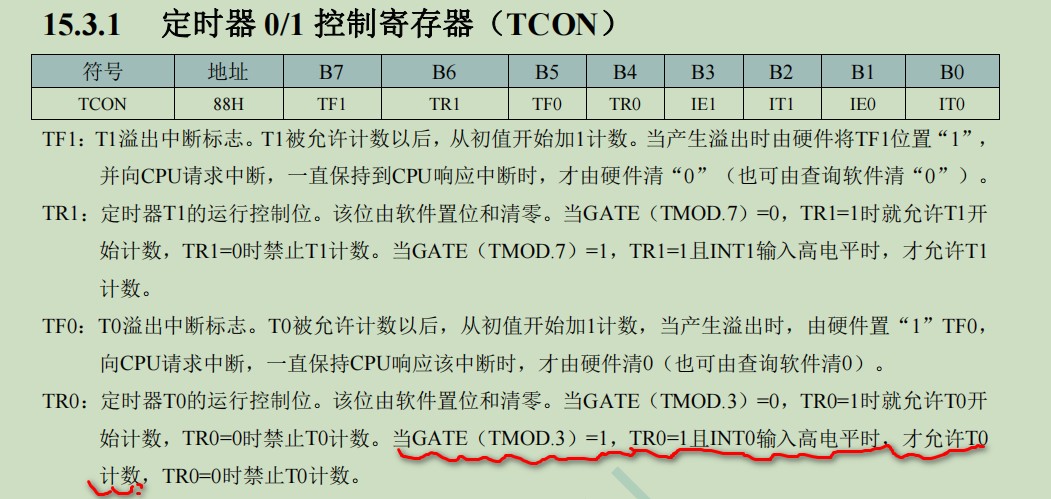

你可能没看懂原理，我用的是INT0控制Timer0对外计数，INT0高电平计数，低电平不计数，纯硬件操作，并且INT0下降沿中断读数，此时计数已停止。INT0高电平为1秒，计数值即为频率。

xxkj*** · 发表于 2024-2-6 13:08:55

本帖最后由 xxkj2010 于 2024-2-6 13:20 编辑

梁*** 发表于 2024-2-5 17:18
你可能没看懂原理，我用的是INT0控制Timer0对外计数，INT0高电平计数，低电平不计数，纯硬件操作，并且IN ...

我记得当时在学习你的示波器程序的时候，好像有注意到这一点。

我目前的简易频率计都是在中断的时候才计数的，应该存在着一定的误差，有时间我改一下，看误差了多少。

xxkj*** · 发表于 2024-2-6 17:32:32

梁*** 发表于 2024-2-5 17:18
你可能没看懂原理，我用的是INT0控制Timer0对外计数，INT0高电平计数，低电平不计数，纯硬件操作，并且IN ...

如何用两组PWM来测量频率的话，就没有像Timer0对外计数那样，有个硬件开关GATE了吧？

梁*** · 发表于 2024-2-12 15:45:15

xxkj*** 发表于 2024-2-6 17:32
如何用两组PWM来测量频率的话，就没有像Timer0对外计数那样，有个硬件开关GATE了吧？ ...

用PWM来测量频率，测量的是时间，则误差就是时钟误差+1个字，原理跟INT0门控控制Timer0不同，测量低频要准确得多。

wei*** · 发表于 2024-4-2 15:48:00

你好，这个测量信号的输入脚是哪个脚

xxkj*** · 发表于 2024-4-2 21:43:25

wei*** 发表于 2024-4-2 15:48
你好，这个测量信号的输入脚是哪个脚

记得是P34，久了忘记了，你去参考一下梁工的虚拟示波器。

梁*** · 发表于 2024-4-2 23:53:36

wei*** 发表于 2024-4-2 15:48
你好，这个测量信号的输入脚是哪个脚

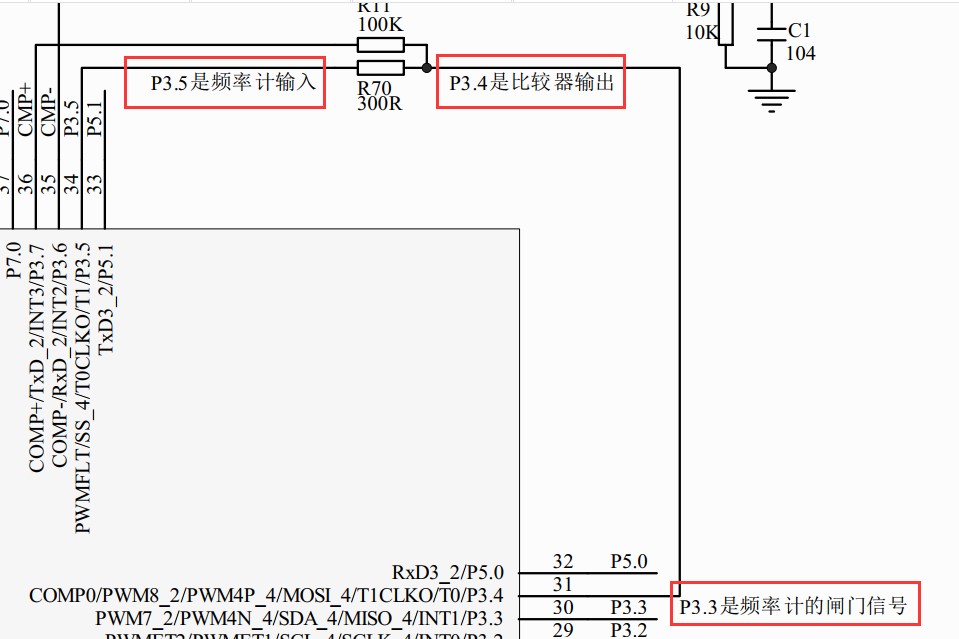

示波器测频方案：

wei*** · 发表于 2024-4-3 11:48:46

xxkj*** 发表于 2024-4-2 21:43
记得是P34，久了忘记了，你去参考一下梁工的虚拟示波器。

好的，谢谢

wei*** · 发表于 2024-4-3 11:49:06

梁*** 发表于 2024-4-2 23:53
示波器测频方案：

谢谢梁工

21cn*** · 发表于 2025-3-12 15:34:21

电路能发我看看吗？谢谢
