新人请教，对stc接触不多！

WH***

想请教stc15f104w做iic从机的问题，我用其他类型的单片机做iic通讯主机，从机是stc15f104w单片机，但我在芯片手册上没有找到从机的器件地址，也找了很多资料，没有找到类似的代码，想请教一下从机地址是多少，或者怎么自己配置他的从机地址。谢谢！

神***

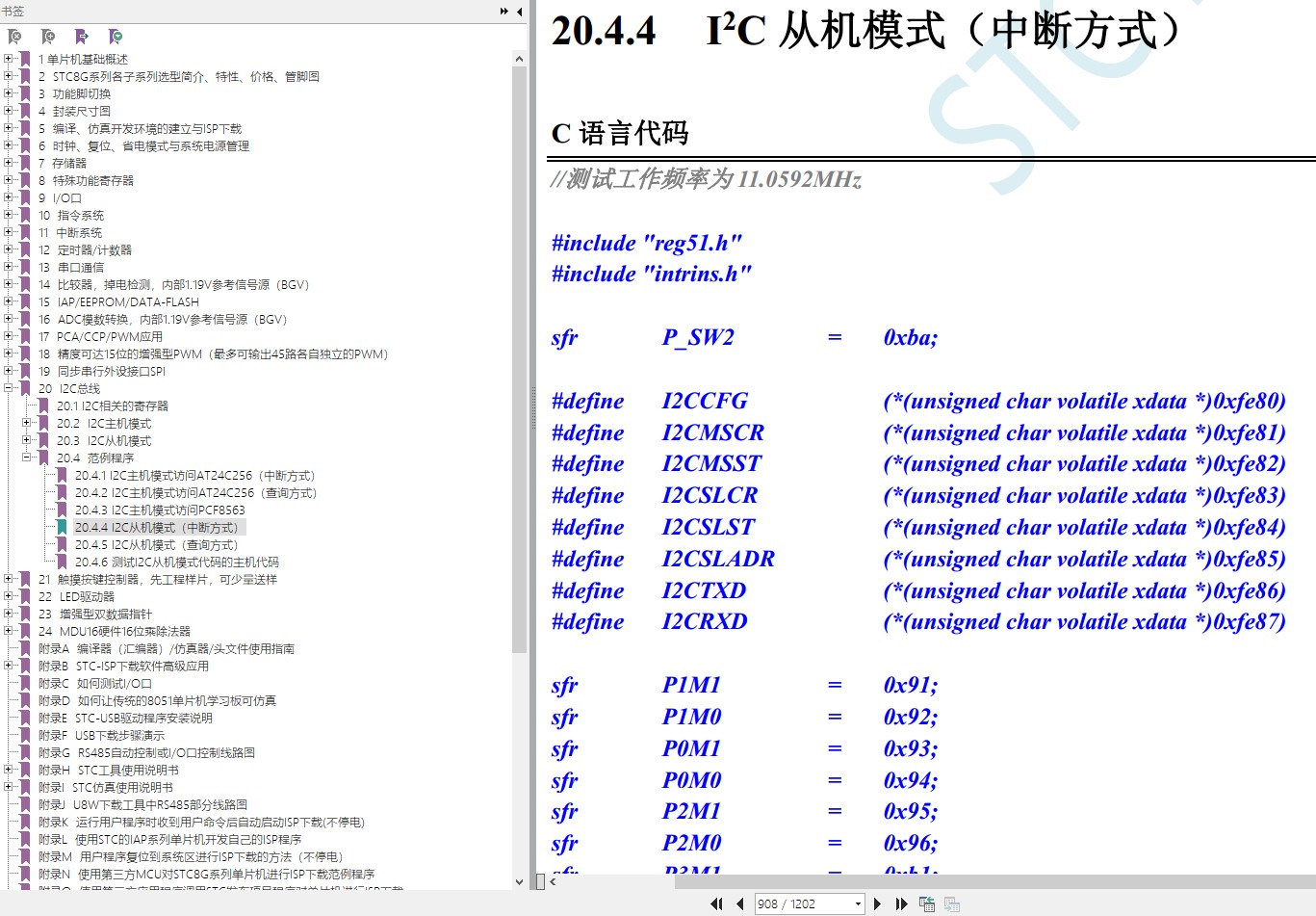

用有硬件 I2C 的 STC8G1K08-36I-SOP8




www.stcai.com/cp_stc8gxl

神***

gentl***

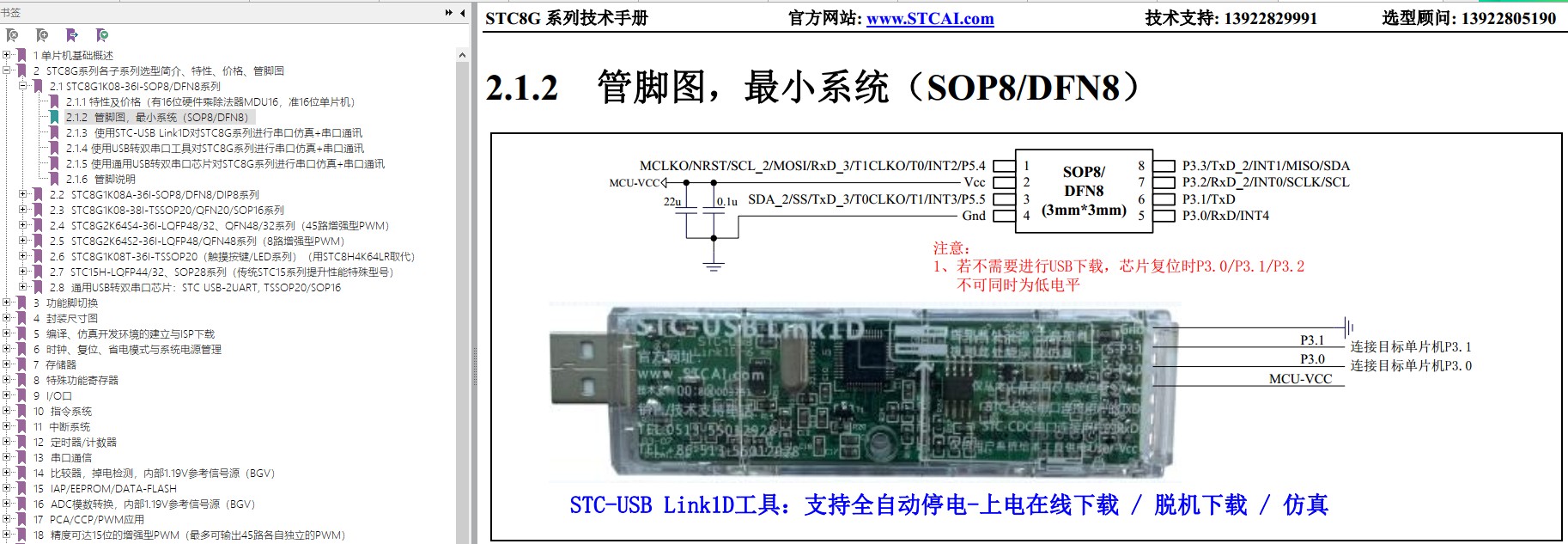

这是STC8G1K08-36I-SOP8 的

15系列没有硬件I2C  换了吧

WH***

gentl*** 发表于 2024-1-10 12:40
这是8H 的

15系列没有硬件I2C  换了吧

软件模拟iic也不行吗

angm***

网上很少这样的资料，听说因为时序问题很难模拟

这个你得了解IIC的时序,然后,再根据IIC的协议来写一个程序,基本上就是端口不断检测外部的信号,收到一个启动信号就开始接收指令,然后,执行指令,最后,要么再执行指令,要么就等待停止信号.
如果你能从一个IIC协议去定一个IIC的程序,那么,写起来就比较轻松了

网上找来的，可能会有所帮助吧
/****************************************************************/
bit iic_start_decide()    //IIC 开始判断
{
        while(SCL==0);                   //开始不满足条件
        while((SCL==1)&&(SDA==1));       //开始条件
        if((SCL==1)&&(SDA==0))           //开始
        {
                while(SCL==1);               //等待到时钟开始低跳变
                return 1;
        }
        else
        return 0;
}

/****************************************************************/
bit iic_stop_decide()            //IIC 结束判断
{
        while(SCL==0);               //结束不满足条件
        if((SCL==1)&&(0==SDA))       //结束
        {
                while(SDA==0);           //等待到数据开始高跳变
                return 1;
        }
        else
        {
                return 0;
        }
}
/****************************************************************/
uchar iic_receive()
{
        uchar i;
        uchar rdata='0';

        SDA=1;
        for(i=0;i<8;i++)
        {
                rdata<<=1;
                while(SCL==0);        //当时钟为低时，数据无效，等待
                if(SDA==1)
                rdata++;
                while(SCL==1);        //防止在一个高电平时读8次
        }
        return (rdata);
}
/****************************************************************/
bit iic_ack_decide()
{
        bit ack_flag;         //局部变量
        SDA=0;                ////8位发送完毕，释放数据线SDA，准备接收应答位
        while(SCL==0);        //等待SCL变高电平
        //ack_flag=0;
        while(SCL==1);        //等待SCL变高电平
        SDA=1;
        ack_flag=1;
        return(ack_flag);
}

王***

IIC的从机器件地址是需要自己获取到START信号后查到的
起始部分（主机那边看）都是 START信号|从机地址+W|从机寄存器地址
需要检测到START信号后对从机地址匹配，匹配到了你自己设定的从机地址再执行任务。这样才算是从机地址设定。

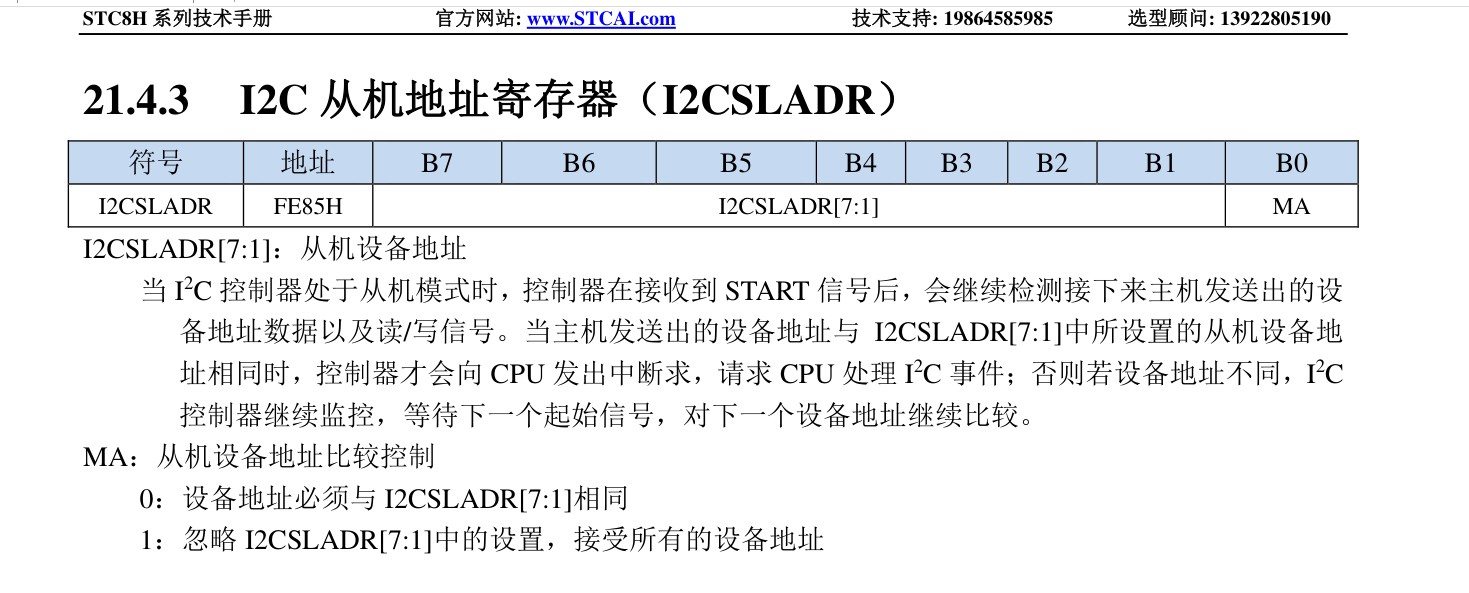

具有硬件IIC的单片机上拥有一个寄存器I2CSLADR，可以用于放从机地址，硬件自动匹配。检测到了就自动进入中断，这是就可以获取数据了。
模拟IIC的话就需要自己实现匹配问题了。

yemin***

神*** 发表于 2024-1-10 12:15
用有硬件 I2C 的 STC8G1K08-36I-SOP8

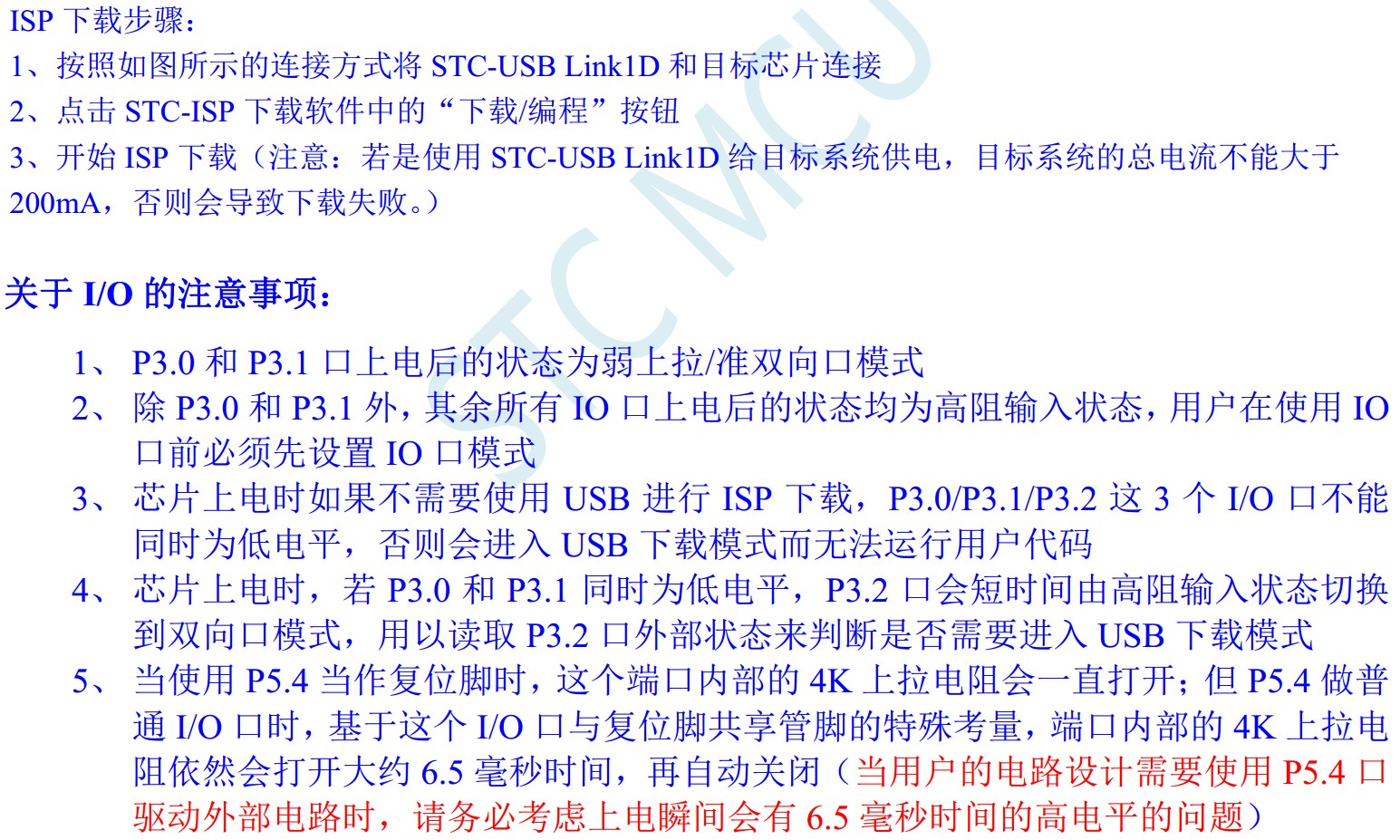

请问下大神，我是新手，刘经理推荐我用STC8G1K08-36I-SOP8，我第一次用STC8G1K08-36I-SOP8编程，P5.4和P5.5端口是直接写这个名字吗？以前都没见过5字头的端口，KEIL里单片机选型没找到这个型号的,是不是用其他型号代替的？我用89C52学过一些时候，会点汇编编程！基础比较差，盼复，谢谢谢！

21cns***

yemin*** 发表于 2024-3-12 00:58
请问下大神，我是新手，刘经理推荐我用STC8G1K08-36I-SOP8，我第一次用STC8G1K08-36I-SOP8编程，P5.4和P5 ...

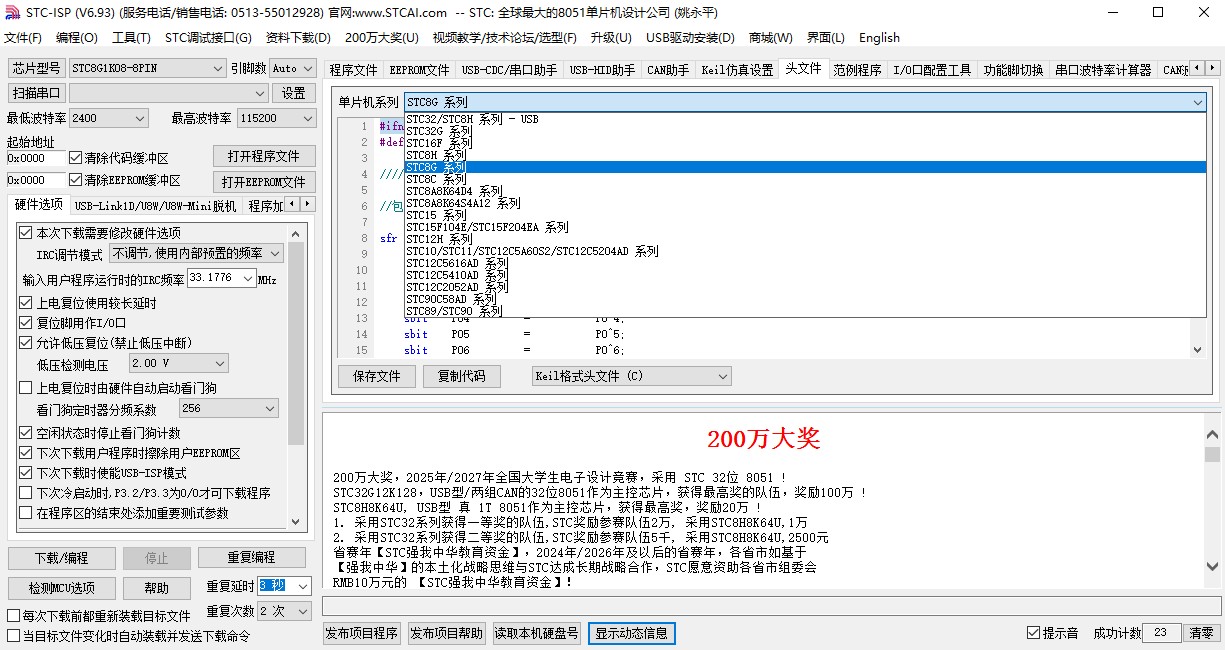

P5不是标准8051定义的SFR，需要自己定义P5的SFR或者include stc8的头文件

神***

yemin*** 发表于 2024-3-12 00:58
请问下大神，我是新手，刘经理推荐我用STC8G1K08-36I-SOP8，我第一次用STC8G1K08-36I-SOP8编程，P5.4和P5 ...
