关于I/O口输出的疑问。

打卡等级：初来乍到
打卡总天数：5
最近打卡：2024-08-17 16:41:35

16 主题	25 回帖	270 积分

积分: 270

发表于 2024-1-9 23:05:57 | 显示全部楼层 |阅读模式

本帖最后由吽吽吽于 2024-1-9 23:20 编辑

弄了个12V电磁铁的控制器，目的是减少电磁铁吸合后的消耗，并延长使用寿命。

原理：上电磁铁吸合，吸合后通过单片机产生PWM信号，控制N-MOS管保持吸合状态

为什么要用单片机？因为我有几片8H8K的放着没用啊，电路简单啊。
弄硬件的时候没考虑周全,PCB已经制作完成了，I/O口直连MOS管栅级（阈值电压4V）。
为了保证上电电磁铁吸合，所以在栅级上用了一个上拉电阻，上拉接的是12V。

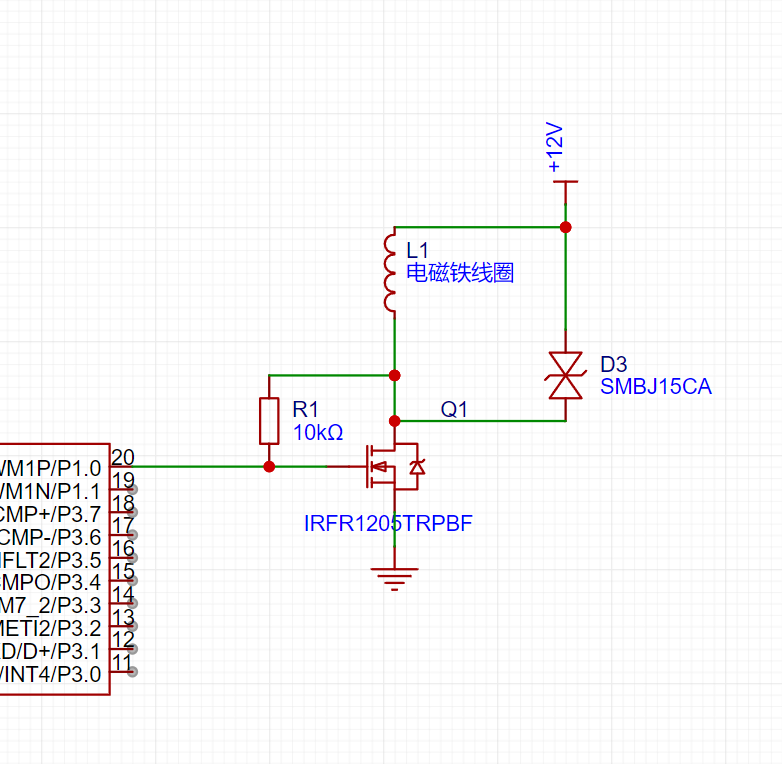

就是下面状态

准备焊接元件的时候发现问题了，
I/O输出高电平的时候是5V，而R1上拉的是12V，这个结果会不会导致单片机损坏。

回复

使用道具举报送花

打卡等级：初来乍到
打卡总天数：5
最近打卡：2024-08-17 16:41:35

16 主题	25 回帖	270 积分

积分: 270

发表于 2024-1-9 23:23:13 | 显示全部楼层

嗯，因为功能单一，可以采用定时控制I/O口在高阻与下拉之间循环切换达到目的

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：580
最近打卡：2025-06-30 08:53:36

11 主题	1203 回帖	5596 积分

积分: 5596

发表于 2024-1-10 06:27:12 | 显示全部楼层

I/O输出高电平的时候是5V，而R1上拉的是12V，这个结果会不会导致单片机损坏。

一定会导致单片机损坏。

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：468
最近打卡：2025-06-30 07:45:31

5 主题	297 回帖	2332 积分

积分: 2332

发表于 2024-1-10 06:36:52 | 显示全部楼层

会的，我用的方法是加光耦隔离

回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：113
最近打卡：2025-06-30 09:26:17

741 主题	1万回帖	1万积分

积分: 17264

发表于 2024-1-10 07:43:30 | 显示全部楼层

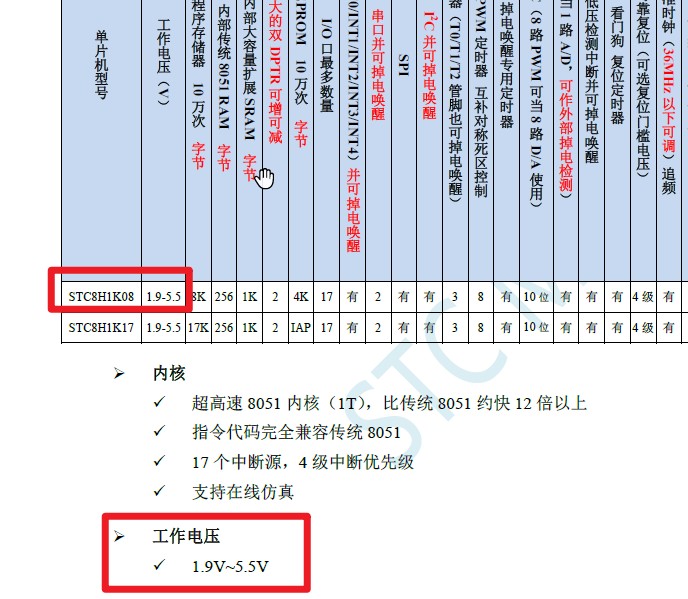

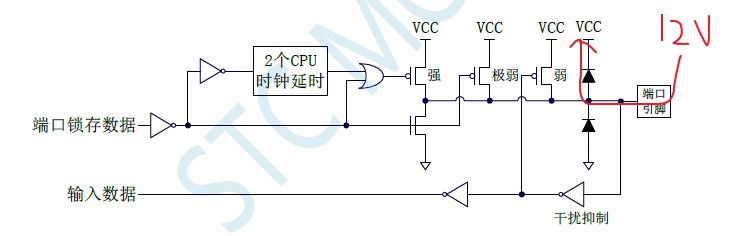

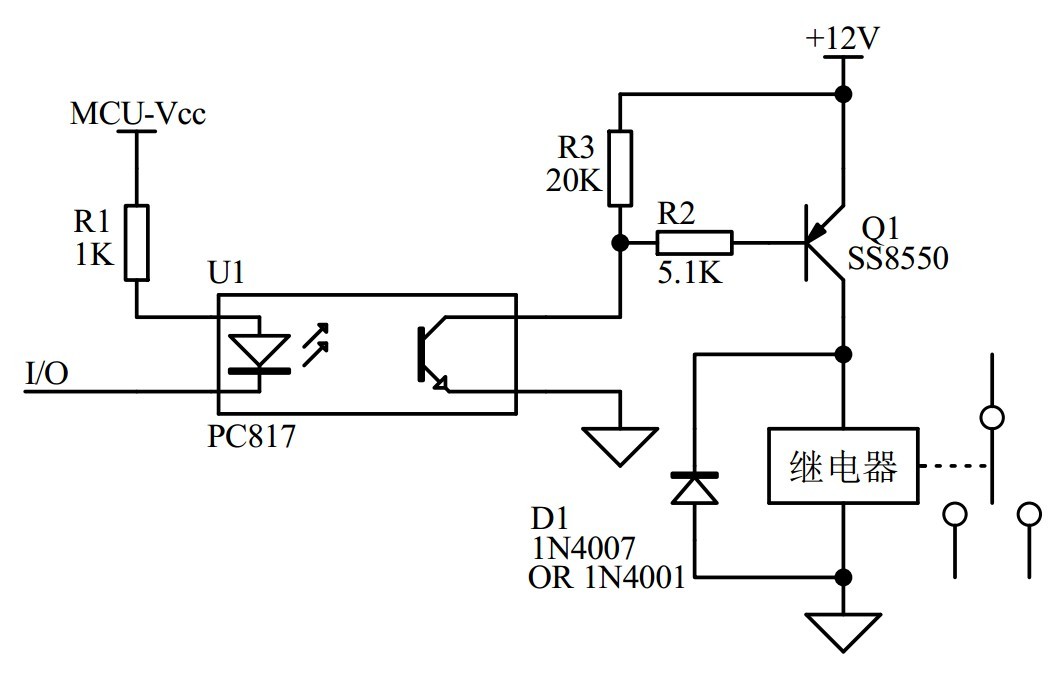

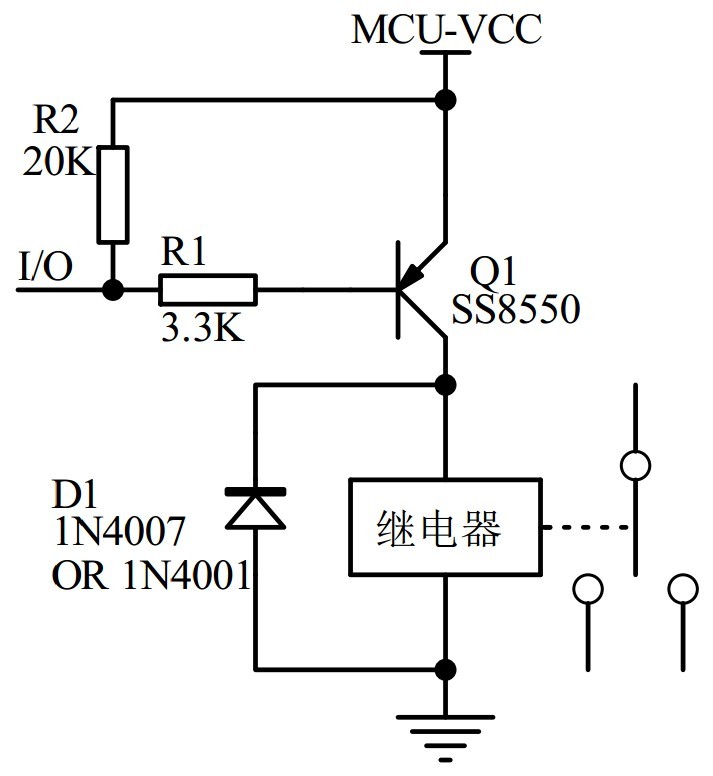

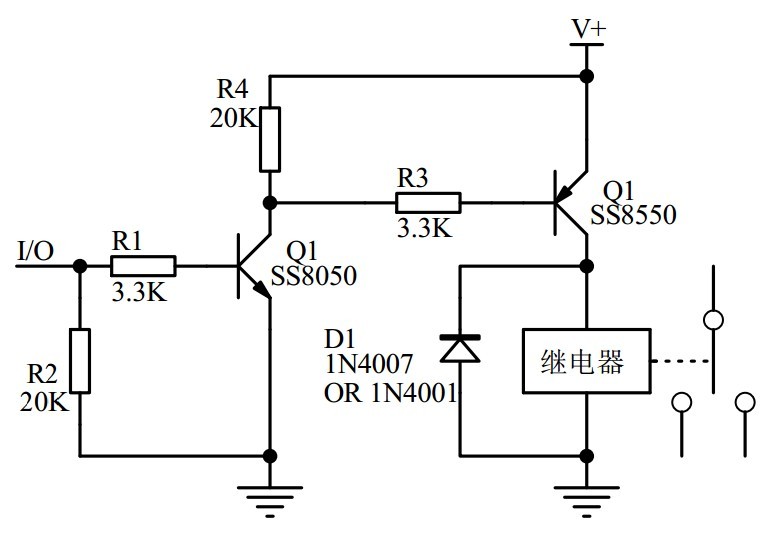

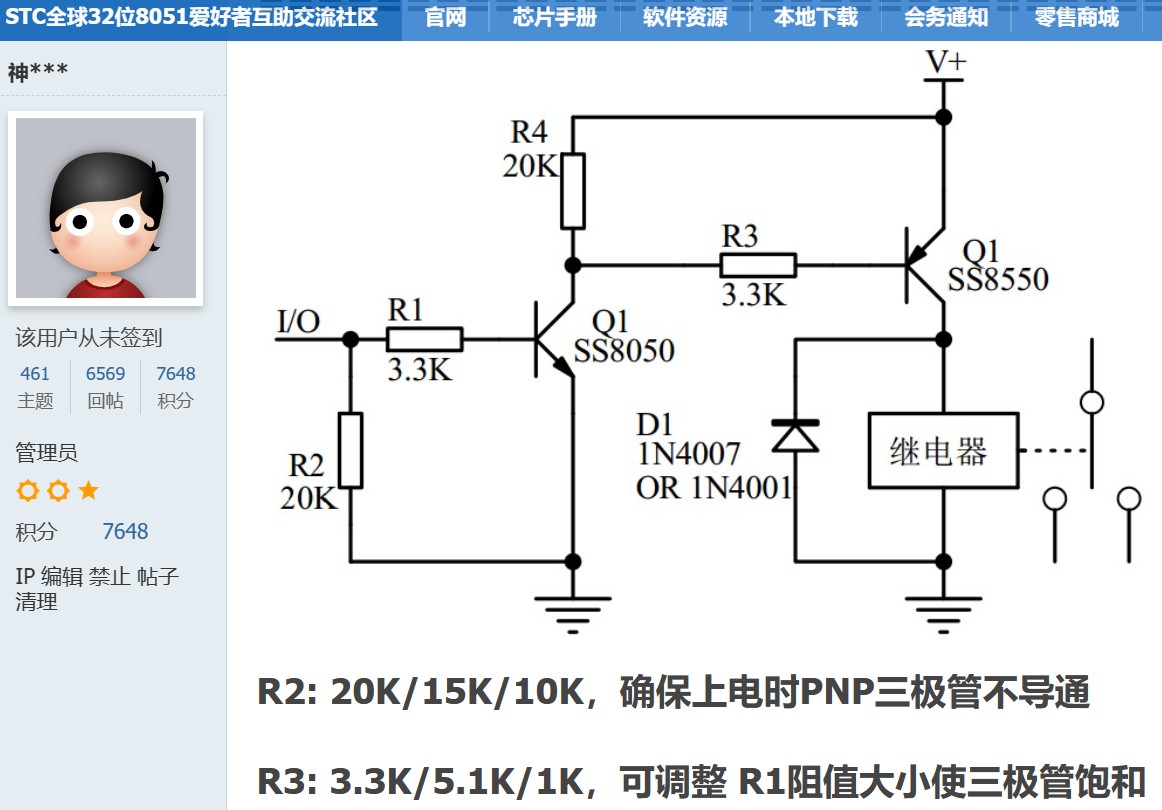

https://www.stcaimcu.com/forum.p ... ptid=4830&pid=33168





回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：571
最近打卡：2025-06-30 04:17:41

24 主题	524 回帖	1276 积分

积分: 1276

发表于 2024-1-10 08:15:07 | 显示全部楼层

R1接漏极。

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：568
最近打卡：2025-06-30 22:16:38

21 主题	564 回帖	2928 积分

积分: 2928

发表于 2024-1-10 09:42:22 | 显示全部楼层

愣是没看懂“通过单片机产生PWM信号，控制N-MOS管保持吸合状态”
5楼的原理图简单粗暴

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：444
最近打卡：2025-06-30 07:39:20

46 主题	390 回帖	1780 积分

静坐常思己过，闲谈莫论人非

积分: 1780

发表于 2024-1-10 13:06:06 | 显示全部楼层

本帖最后由 rengran 于 2024-1-10 13:09 编辑




当你的VCC是5V电源的话，估计会有挺大的电流流入VCC的电源，发热太大估计会噶了，除非你的VCC电流有保护。即使有保护，当你其他的端口按照5V的输出设计电路，则该端口的电流也比你理论计算的电流大两倍多，确实挺危险。

处事要代人所想，读书需切己用功

回复支持 1 反对 0

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：489
最近打卡：2025-06-30 10:38:32

9 主题	77 回帖	230 积分

积分: 230

发表于 2024-1-10 14:32:44 | 显示全部楼层

R1接地，PCB制作好了要么取消R1要么飞线。

回复支持反对

使用道具举报送花

打卡等级：偶尔看看I
打卡总天数：11
最近打卡：2025-05-27 09:25:30

20 主题	68 回帖	252 积分

等待验证会员

积分: 252

发表于 2024-1-10 16:26:02 | 显示全部楼层

PCB制作好了的化可以取消R1，然后在线圈的12V侧到地并联一个22uF电解电容

回复支持反对
