使用1-2月后，需要重新烧写单片机才能运行

ts***

谢谢大家的帮助，文件是整理的详细内容，可以供大家审查

多谢

ts***

神*** 发表于 2023-1-6 11:39
请提供原理图的 PDF, 软件程序流程图，大家帮忙分析下

以下是文字内容，图片我在后面传给你，


您好：
    感谢您的帮助，仪器设备的使用情况叙述如下：
1）设备供电采用四节电池组的形式，四节电池组成的电池组电压6V~4.3V期间，设备可以正常使用。当电压不足时，更换新的电池组。

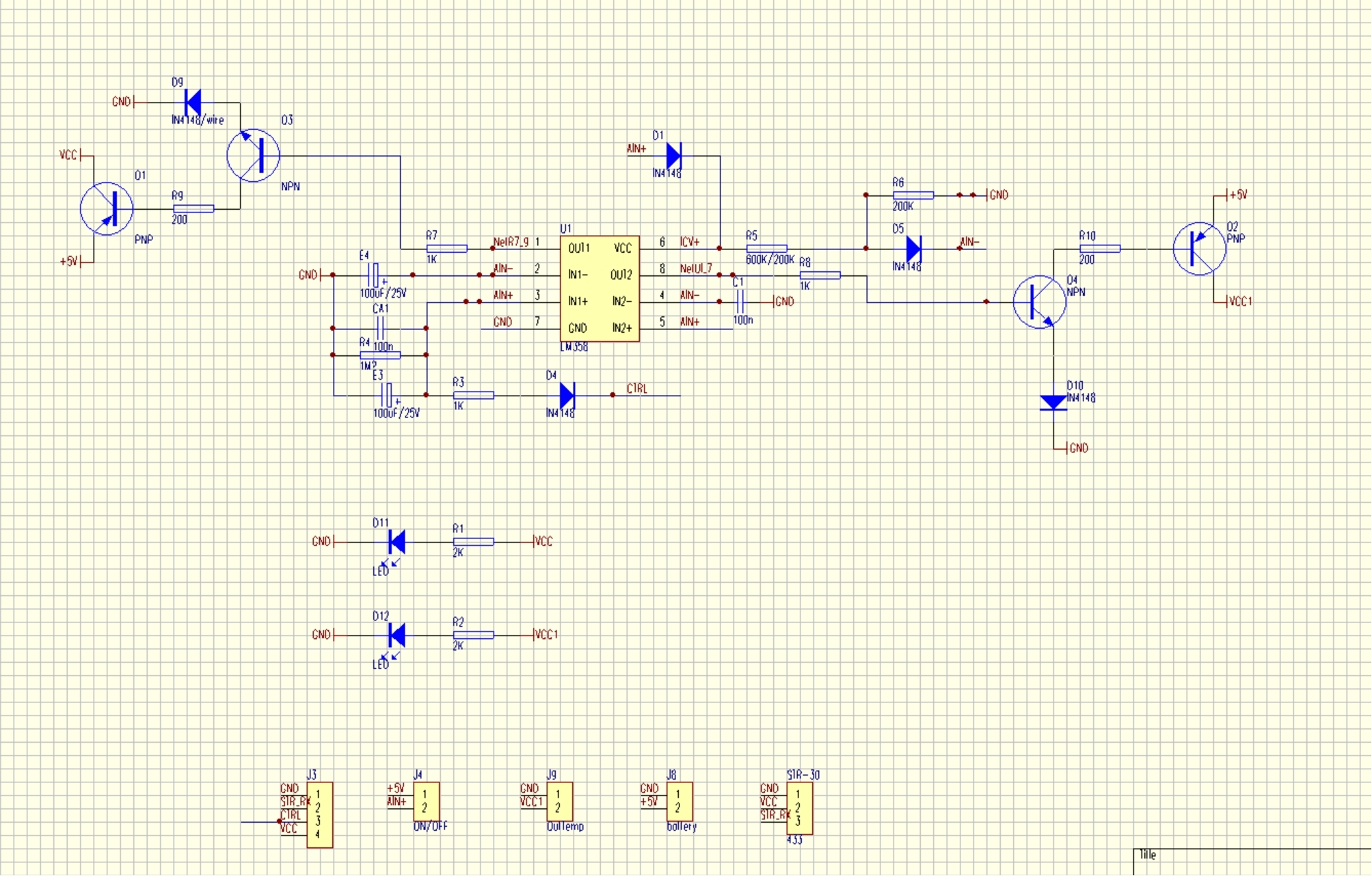

2）上面的原理图为设备的电源控制板，完成的功能如下：
A)J4脚接通，VCC及VCC1得电，VCC供电采集模块，VCC1供电433MHz无线通讯模块。
B)在1-2分钟内，设备检测功能完成，实际测量电炉内铁水温度时间4秒钟。
C)程序判断完成测量后计数30秒左右，或检测到关机的IO口信号，通过J3的CTRL，关掉电源。
以上是一个检测循环。在一天内，根据电炉的熔化铁水量，检测次数从十几次到几十次不等。
3）采集模块使用AD采集热电偶电压（0-65.535mV）+STC11F32XE完成。写真如下：

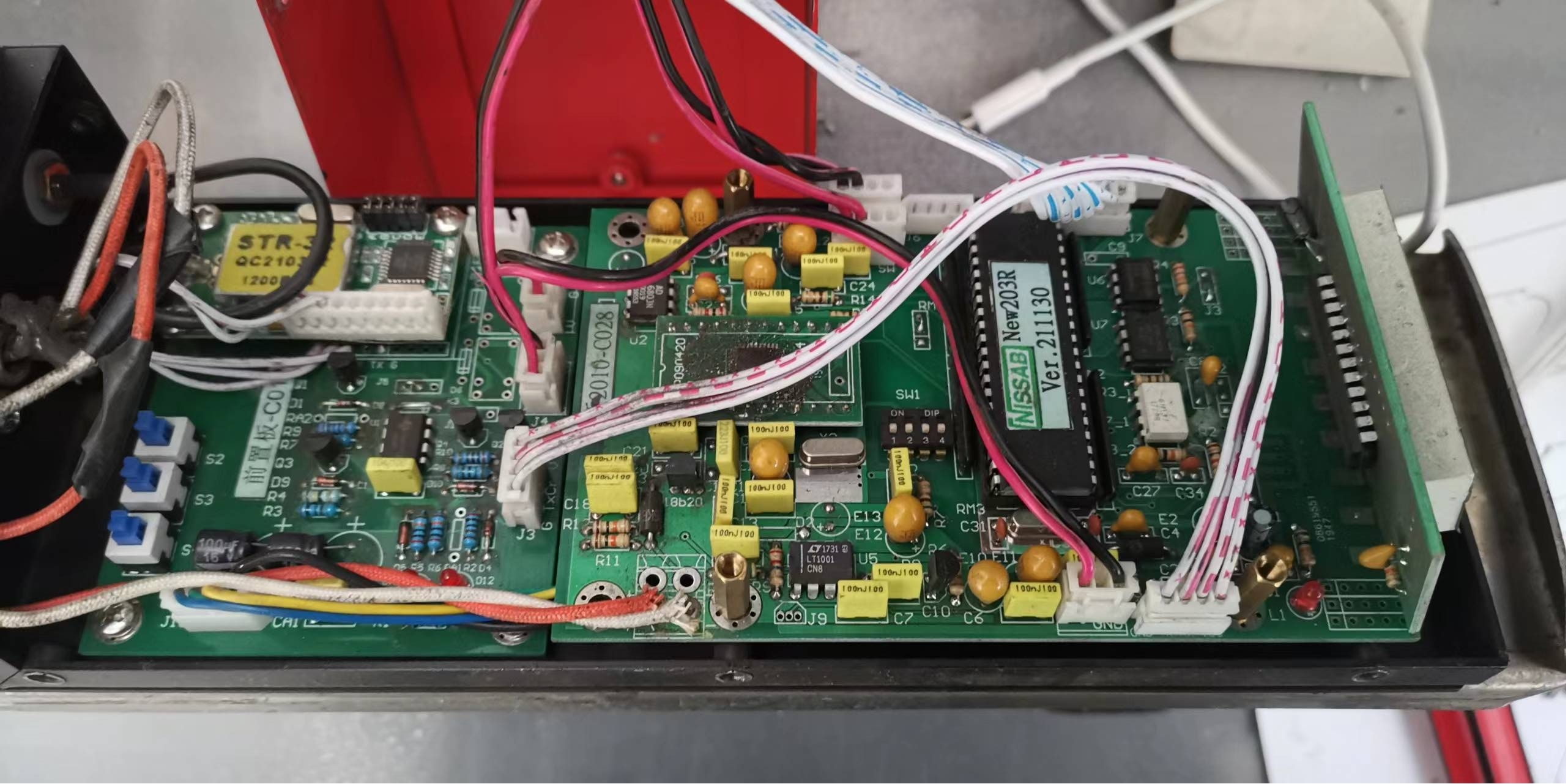

设备写真

电源管理部分

采集板开机电压变化

通讯板开机电压变化

4）直接用电池供电采集模块的检测设备，没用重新烧写单片机的问题发生（STC90C58，STC89C58系列），这种新产品增加了电源管理功能，目前有1/5的产品出现要重新烧写单片机就能恢复正常运行，否则开关机多少次都没有用。

5）供电的电压波形图如下：

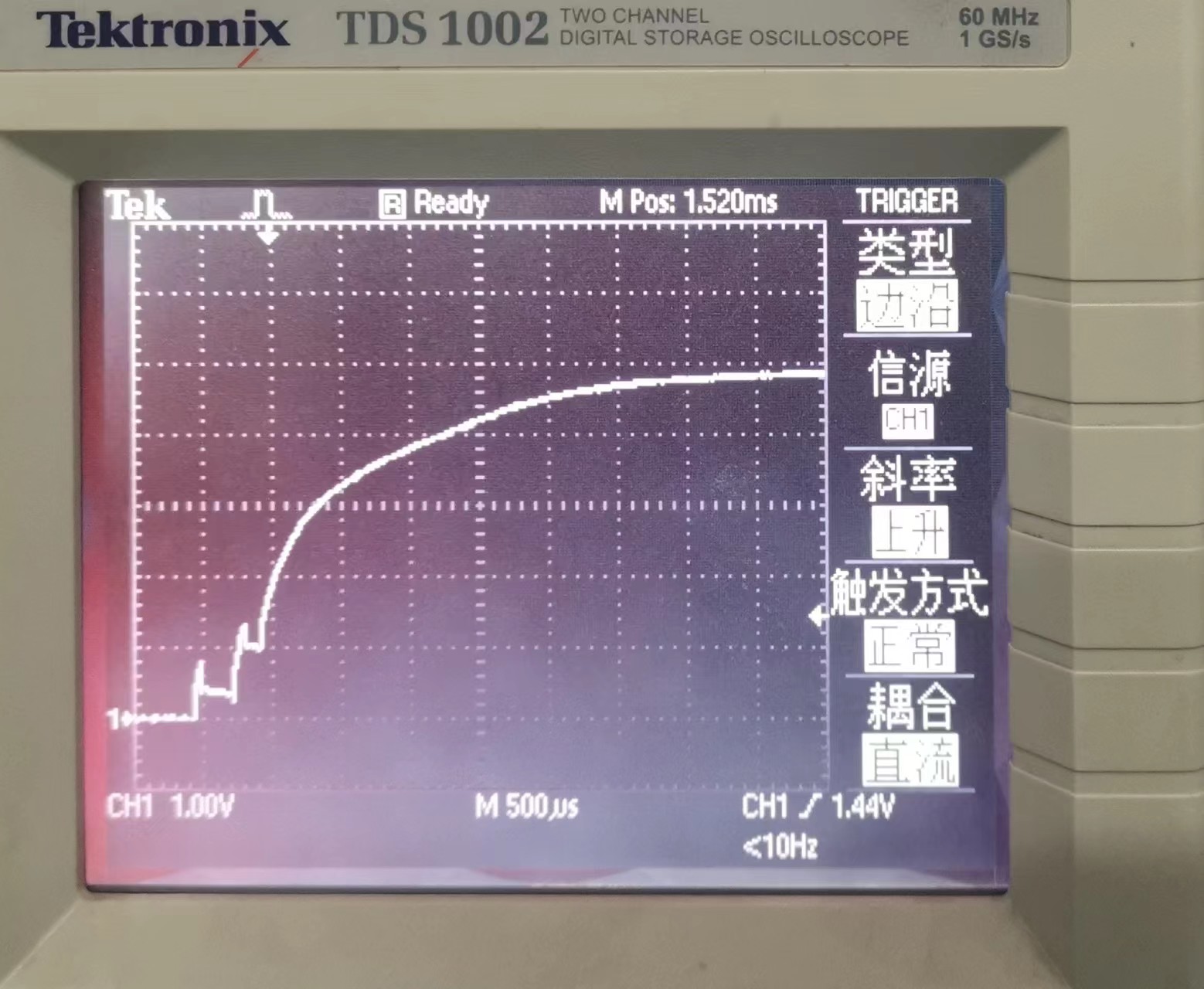

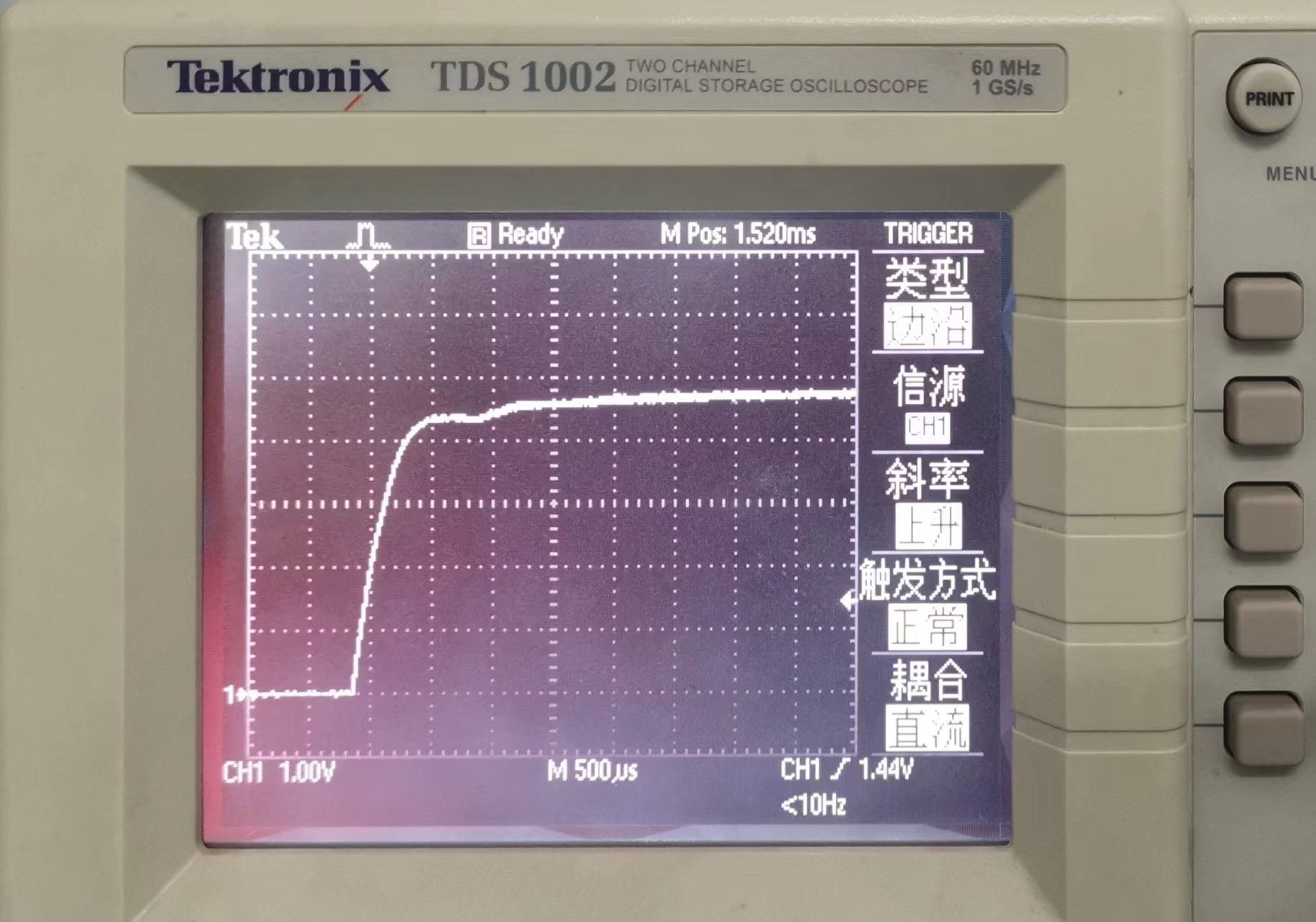

      VCC1 通讯板开机电压变化                   VCC采集板开机电压变化

ts***

谢谢大家，我把资料整理到PDF文件，供大家查阅

ts***

神*** 发表于 2023-1-6 11:39
请提供原理图的 PDF, 软件程序流程图，大家帮忙分析下

谢谢神农鼎，我整理了一个PDF文件不知是否符合要求，供参考

ts***

电子DI*** 发表于 2023-1-6 10:39
也不排除程序写了个死循环之前见过有的开机读外部EEPROM取掉电参数的时候，由于写入的时候可能由于一些 ...

谢谢，我这里查一下程序，祝好

ts***

神*** 发表于 2023-1-6 10:04
2）4节充电电池供电（4.3~6V）======加 DC-DC 降压到 3.3V 工作

我这里用11F32XE单片机，5V供电，下一步计划采用3.3V系列

谢谢，祝好

ts***

STCAI-32*** 发表于 2023-1-6 08:53
楼主可以看看这个帖看对您有没有帮助：https://www.stcaimcu.com/forum.p ... =213&extra=page%3D1
...

这台设备是电池供电Z1 C2 C1都有布置，在电源IC供电的产品中将参考您的方法

谢谢

ts***

梁*** 发表于 2023-1-5 14:48
电话沟通过，由于没有LDO，最高电压达到6V，有一定危险。不知道充电时怎么处理的。这类问题基本都归结于电 ...

梁工，你好：
    设备采用电池组供电，充电时取出放到充电器单独充电。
    原先直接电池供电给采集模块，没有出现过这种问题；
    这种新产品增加了电源管理模块，详见PDF文件，在客户哪里使用一段时间便出现这一问题

请重点帮忙分析一下


ts***

上午每人单独回复的，下午打开后全没有了。

现在再回复

谢谢大家！

神***

四节电池组成的电池组电压6V~4.3V期间
==== MCU 的 供电电压超过 5.5V 损坏芯片是必然的，电池供电，建议直接 DC-DC/LDO 降到 3.3V 是正途
