立创开源【最简 USB 转 双串口】@8H2K08U-45I-SOP16

reng***

神*** 发表于 2024-1-16 12:11
这个 立创 开源 【USB 转 双串口】，不需要隔离二极管

之前的那个gerber文件如何能获取板子尺寸？打板订单里需要填写板子尺寸大小，不知道怎么反查板子尺寸信息

yef***

reng*** 发表于 2024-1-18 10:23
之前的那个gerber文件如何能获取板子尺寸？打板订单里需要填写板子尺寸大小，不知道怎么反查板子尺寸信息 ...

你把Gerber文件上传到立创pcb下单助手里面，他会自动计算尺寸的

reng***

已经打板

reng***

yef*** 发表于 2024-1-18 10:28
你把Gerber文件上传到立创pcb下单助手里面，他会自动计算尺寸的

我之前是在线用的，不会自动计算，用助手就可以了，已经下单，多谢指导

reng***

原来的这个gerber文件对应的原理图咋找不到了呢，当时打板用的这个gerber文件，忘记把原理图下载下来了，这次来找貌似没了。

神***

https://www.stcaimcu.com/forum.p ... =6035&pid=50888

神***

reng***

神*** 发表于 2024-1-19 21:39
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=6035&pid=50888

1月7日和1月16号的都是一个原理图是吧？

神***

STC 的 USB 是用的 内部 USB时钟，12Mbps；
如要转串口，串口的速度是 CPU时钟/4/(65536-重装数)，
如 CPU时钟 40MHz, 转串口的波特率可以 10Mbps

神***

一，对 STC8H2K12U 烧录程序：
1， 可以 串口烧录；
2， 也可以 USB-HID 烧录， STC的 硬件USB直接烧录，目前都是走的 HID 协议，免驱动安装

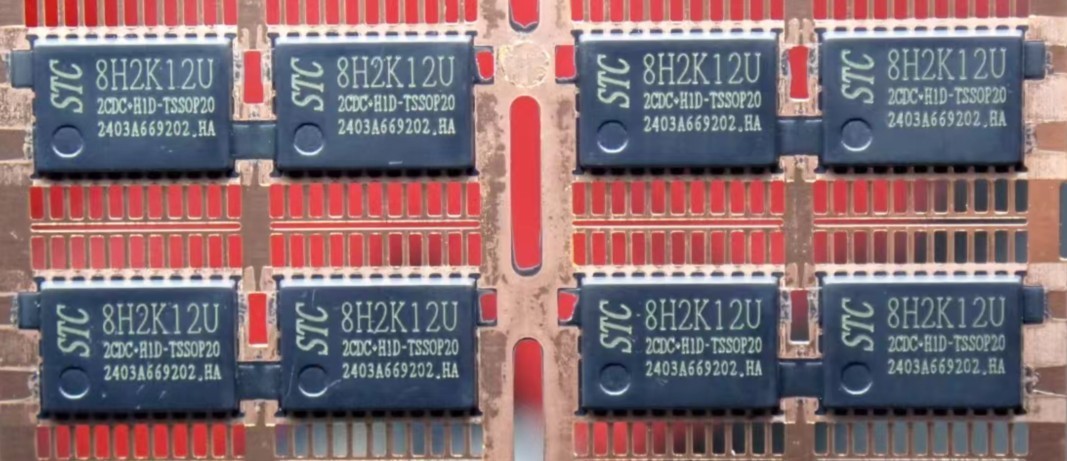

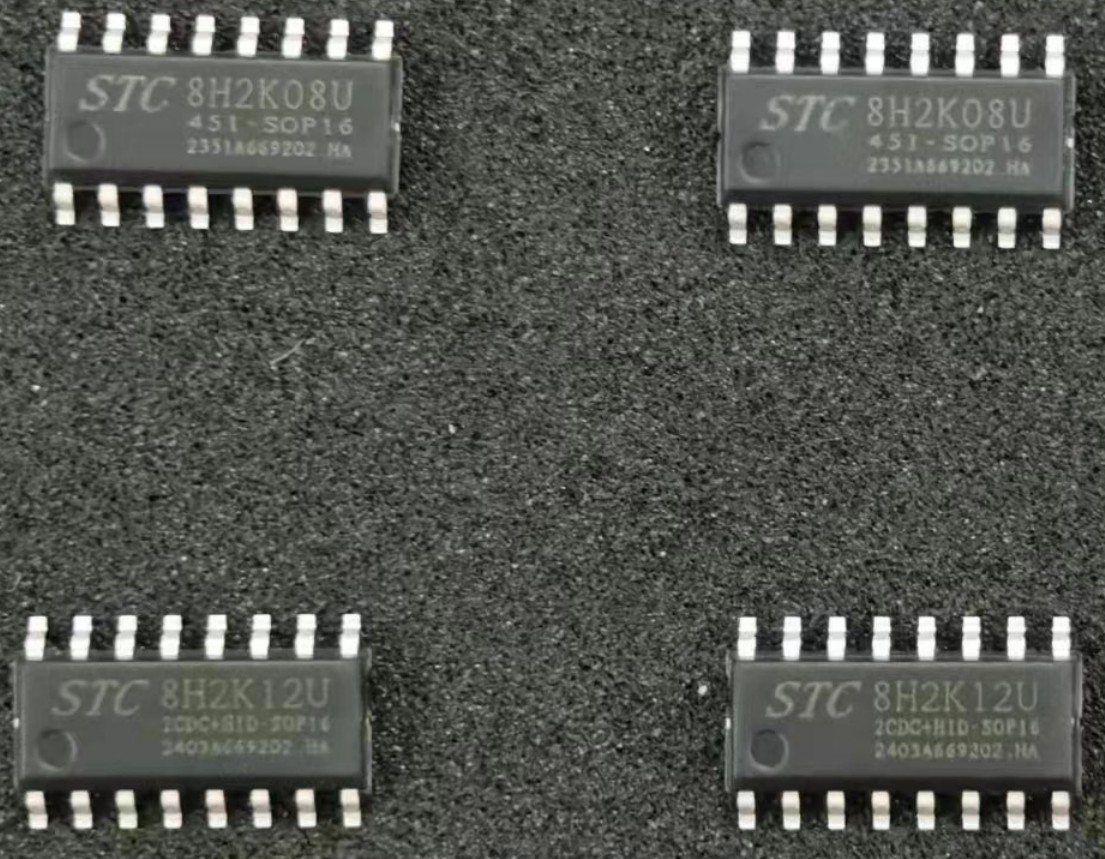

二，电脑 通过 【STC8H2K12U-2CDC+HID-SOP16/TSSOP20】对其他 MCU 烧录：
1，可以走 【USB-HID-转串口烧录】/就是STC-USB Link1D 的默认烧录方式；
2，可以走 【USB-CDC-转串口烧录】


USB-HID 的好处是免驱动安装，只要USB的键盘/鼠标能工作，就说明 HID驱动是不需要安装的
USB-CDC是WIN10以前的要安装驱动, WIN10/及WIN10以后 不需要安装CDC驱动
