立创开源【最简 USB 转 双串口】@8H2K08U-45I-SOP16

 火 [复制链接]
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-1-4 10:11:32 | 显示全部楼层
TenYear*** 发表于 2024-1-4 09:50
不懂就问啊：某宝上面的工具也能正常下载，说明PMOS控制电和NMOS控制地两种方式表现的结果是相同的，能否 ...

经常有人电话说某宝那东西不稳定，容易坏；

我们直接【免费+包邮送】个 【STC-USB Link1D】           就稳定了
我们直接【免费+包邮送】个 【一箭双雕之USB转双串口】就稳定了

断地的电路不是正途，就个笑话
===又偷工减料太多，容易坏，不稳定

我们有专业级的      【STC-USB Link1D】          【免费+包邮送】企业研发人员
我们有半专业级的  【一箭双雕之USB转双串口】 【免费+包邮送】学生和个人



回复

使用道具 举报 送花
myli***
  • 打卡等级：以坛为家I
  • 打卡总天数：237
  • 最近打卡：2025-06-15 02:42:53

8

主题

84

回帖

902

积分

高级会员

积分
902
发表于 2024-1-4 10:38:00 | 显示全部楼层
像这种情况我经常用低功耗负载开关MT9700，价格也不高
回复

使用道具 举报 送花
wppp***
  • 打卡等级：以坛为家III
  • 打卡总天数：613
  • 最近打卡：2025-08-23 09:08:38

16

主题

160

回帖

643

积分

高级会员

积分
643
发表于 2024-1-4 15:59:42 | 显示全部楼层

没有大功率的PNP三极管，随手贴了一个PMOS管，挺好用。


回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-1-4 20:40:50 | 显示全部楼层

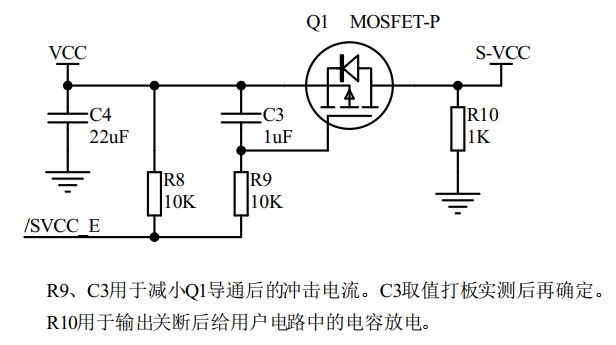

梁工建议 一：

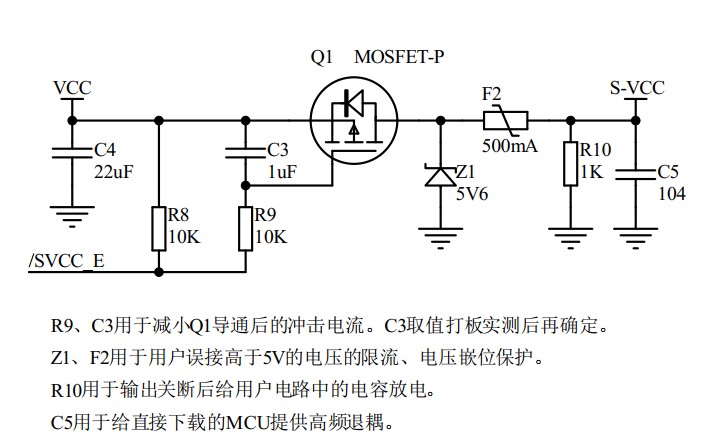

梁工建议 二：

我的建议：用这个 建议二，建议一成本高
C3, 474/16V==>成本低些




回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-1-4 20:42:21 | 显示全部楼层

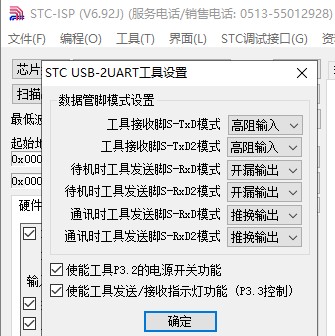

我的建议，P3.2/P3.3 加上指示灯，到时省成本可以不焊

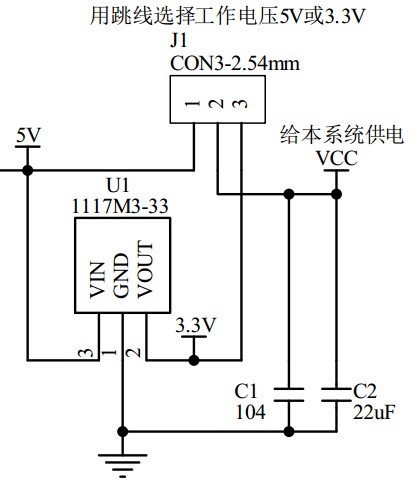

1117-3.3V的输入端还是补上  【22uF/10V + 0.1uF/16V】的电容，
毕竟如果插条 1米的USB-TypeC的线还是很远的


回复

使用道具 举报 送花
l1649***
  • 打卡等级：常住居民I
  • 打卡总天数：60
  • 最近打卡：2025-07-10 21:40:42

2

主题

20

回帖

374

积分

中级会员

积分
374
发表于 2024-1-8 20:34:16 | 显示全部楼层
这个芯片不错  性价比还算比较高
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-1-9 19:58:07 | 显示全部楼层

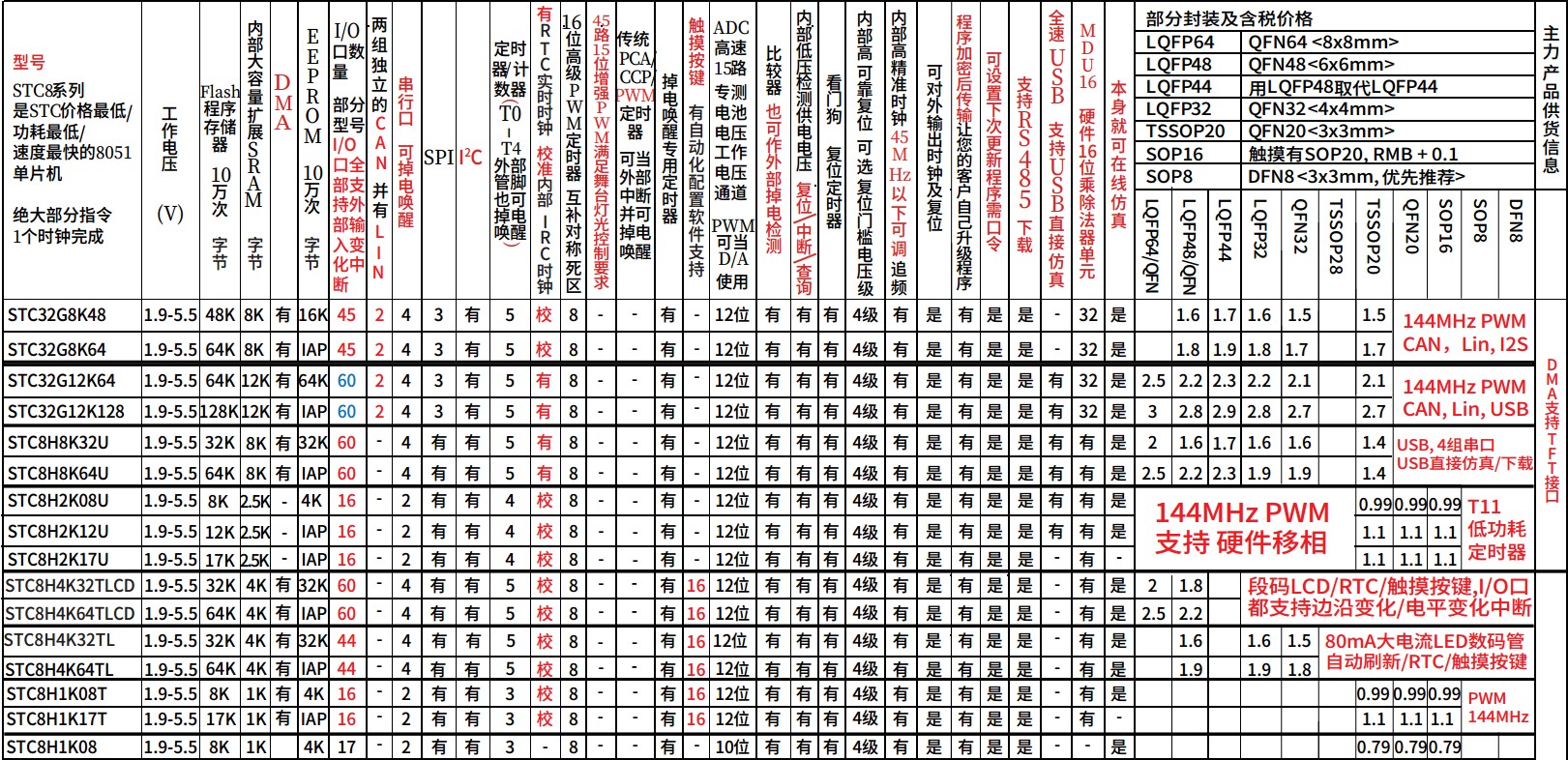

www.stcai.com/xpsc

回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-1-11 11:32:45 | 显示全部楼层






回复

使用道具 举报 送花
小涵***
  • 打卡等级：以坛为家III
  • 打卡总天数：613
  • 最近打卡：2025-08-23 08:00:06
已绑定手机

1

主题

840

回帖

2029

积分

金牌会员

积分
2029
发表于 2024-1-12 09:45:44 | 显示全部楼层

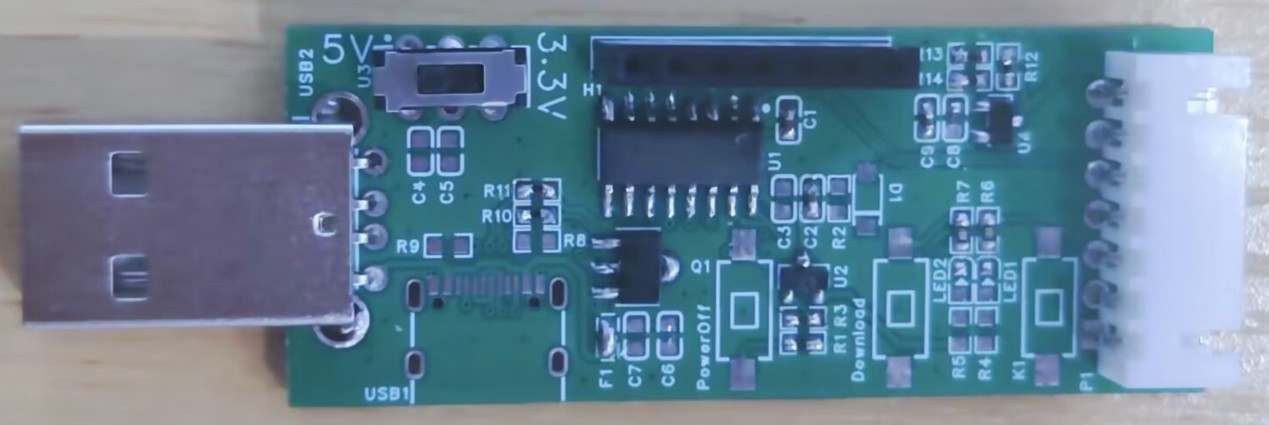

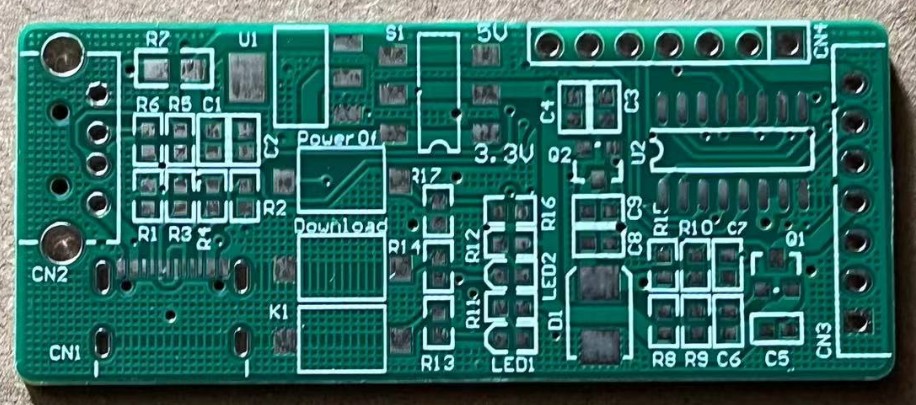

抽空打板做一个试试
靡不有初，鲜克有终
回复

使用道具 举报 送花
神***
  • 打卡等级：常住居民III
  • 打卡总天数：161
  • 最近打卡：2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2024-1-12 16:07:03 | 显示全部楼层

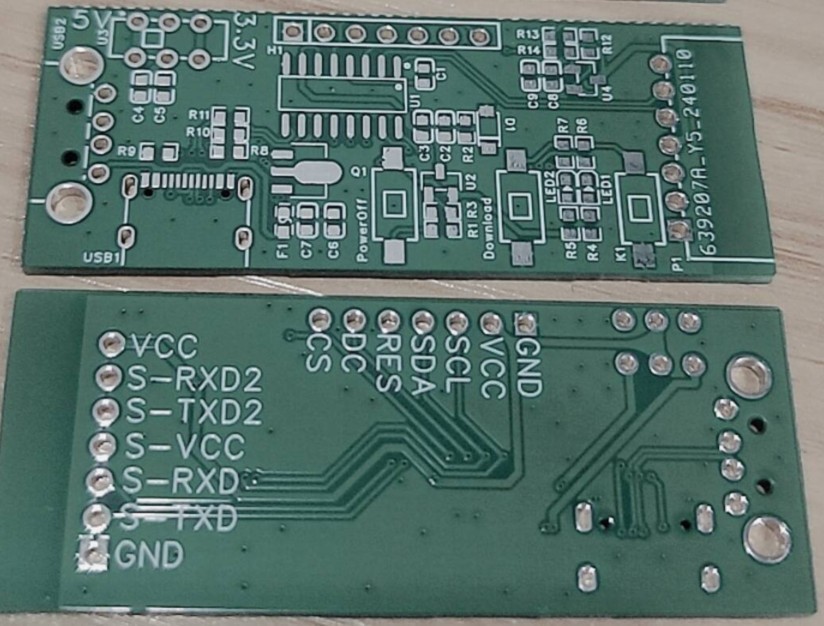

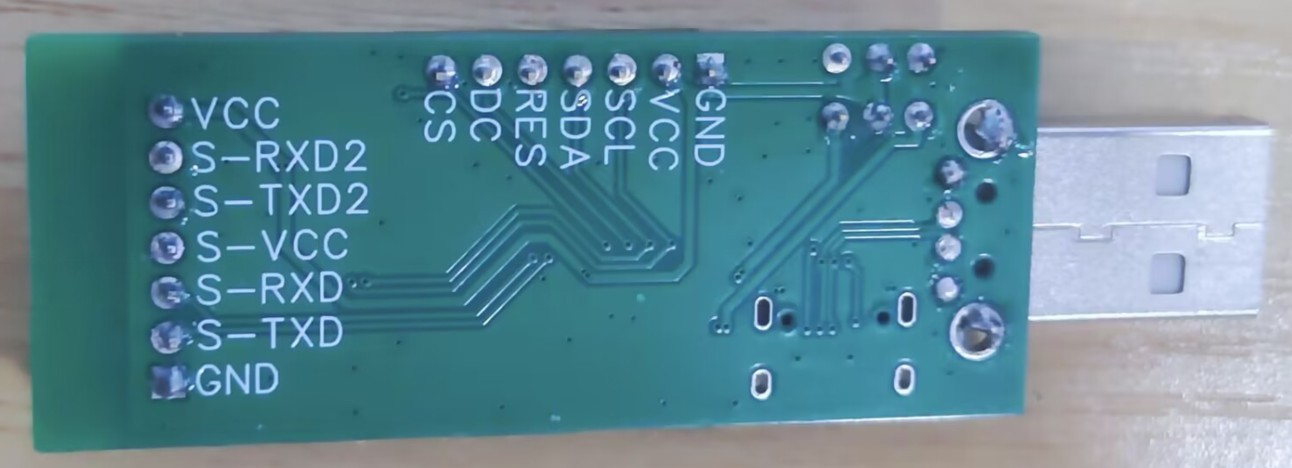

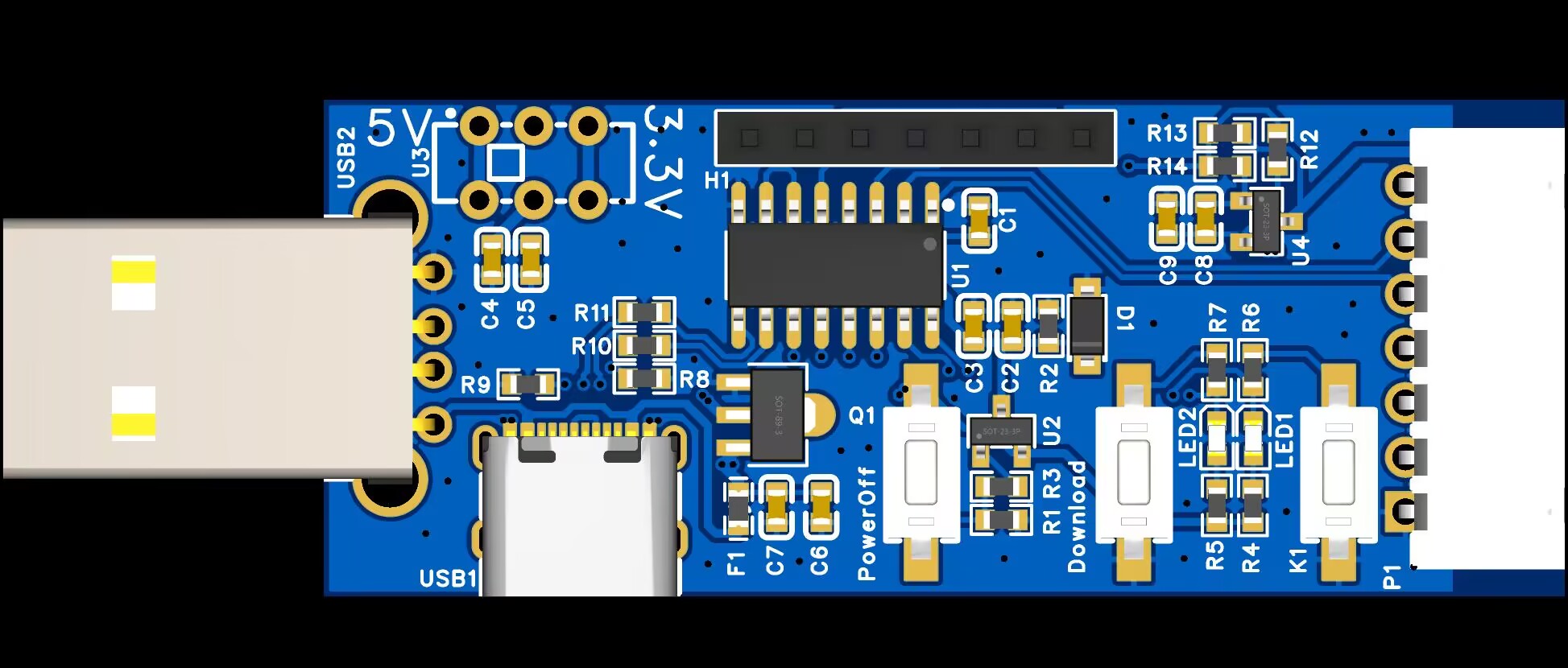

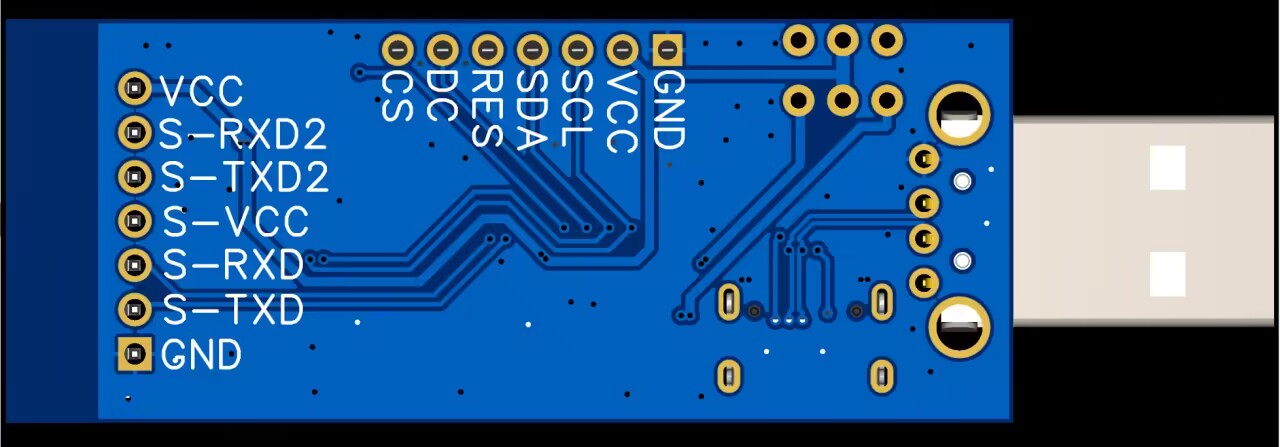

网友 立创版 即将开源作品











点评

yef***
已测试成功，工作正常 https://oshwhub.com/yefeng88/stc-zui-jian-usb-zhuan-shuang-chuan-kou [attachimg]32968[/attachimg]  详情 回复 发表于 2024-1-16 09:59
回复
