UAC声卡套件，到手使用教程

电子电*** · 发表于 2023-12-31 15:16:42

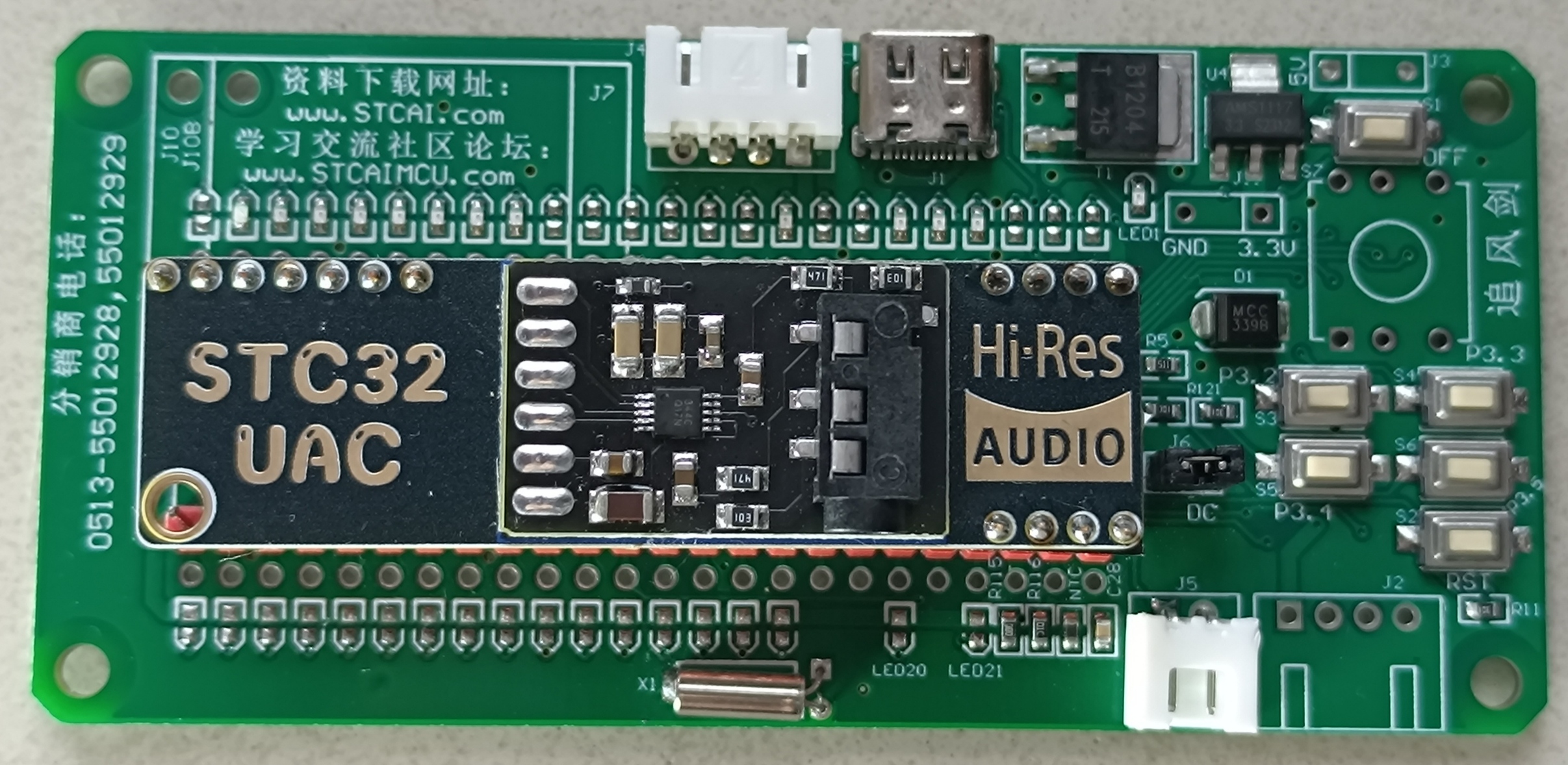

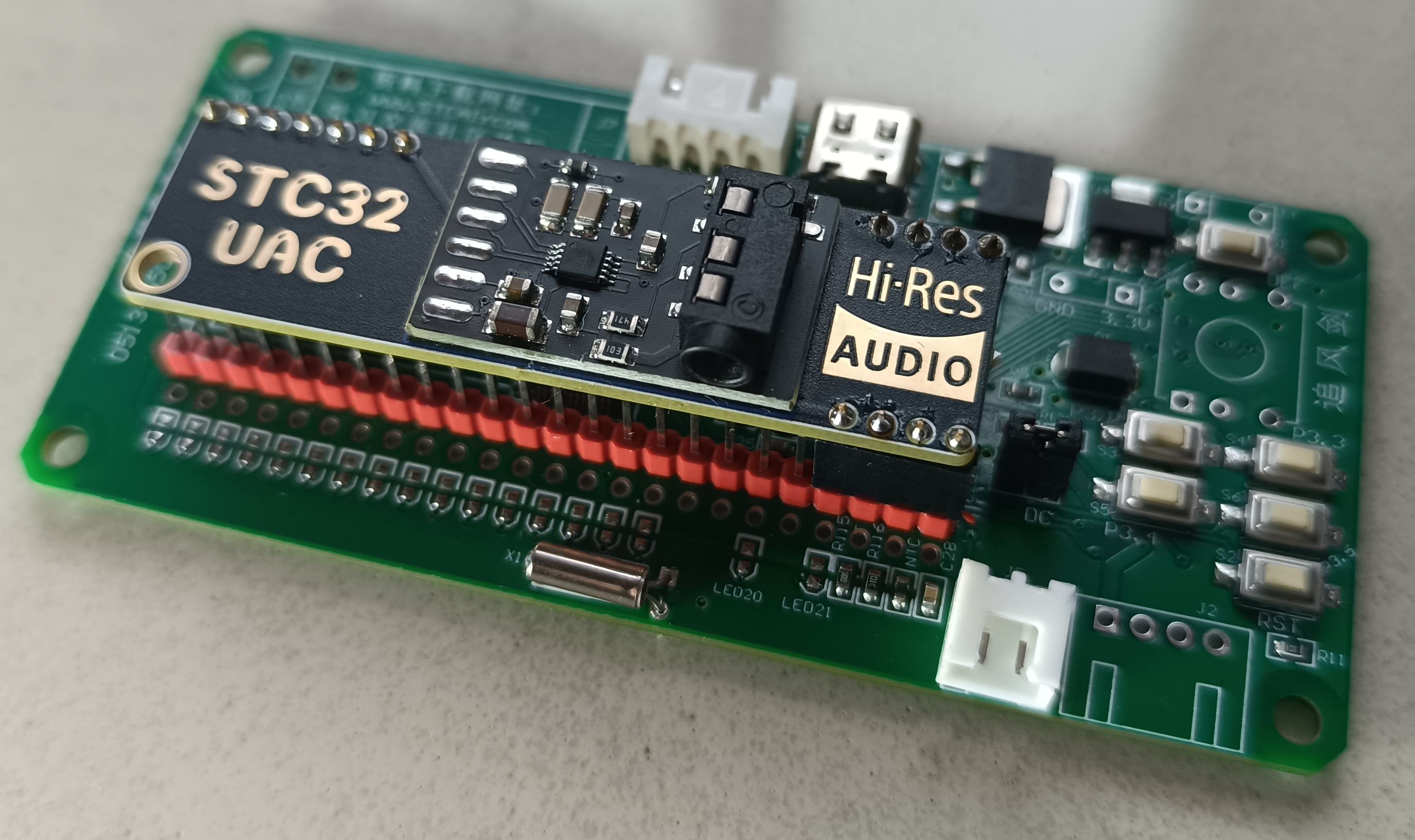

UAC套件，《《点击观看视频

模块组装，焊接，程序下载，使用，全在视频里面介绍了，
快速上手，助力电子爱好者，一起玩电子


欢迎大家在使用过程中，在这里交流学习，跟贴讨论！

神*** · 发表于 2023-12-31 16:01:15

直接将视频传上来，去掉 B站的链接

Snapd*** · 发表于 2024-1-4 10:47:36

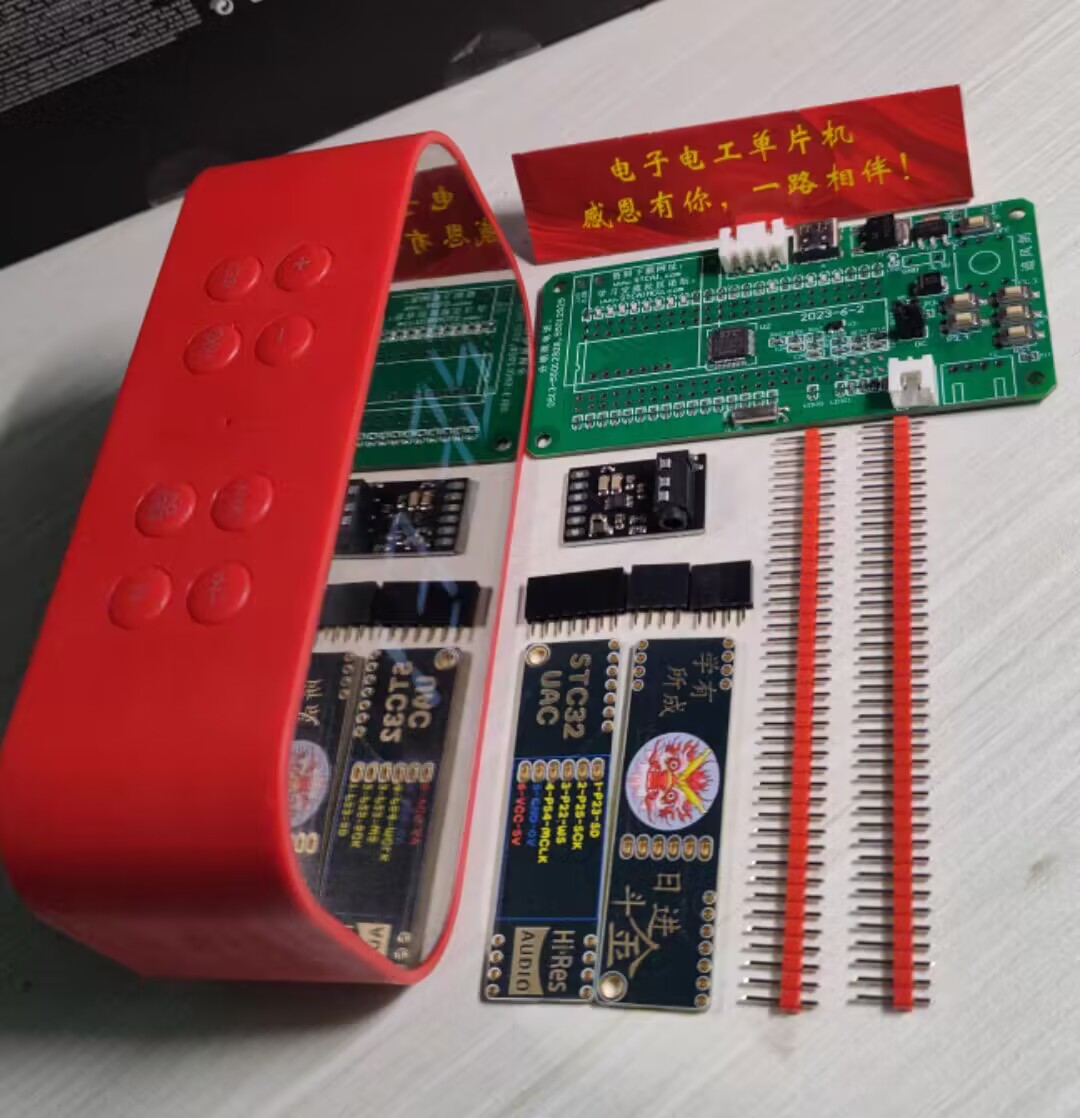

不错，还是镀金的，不过怎么没看到上面有电子元器件呢

电子电*** · 发表于 2024-1-4 21:49:20

Snapd*** 发表于 2024-1-4 10:47
不错，还是镀金的，不过怎么没看到上面有电子元器件呢

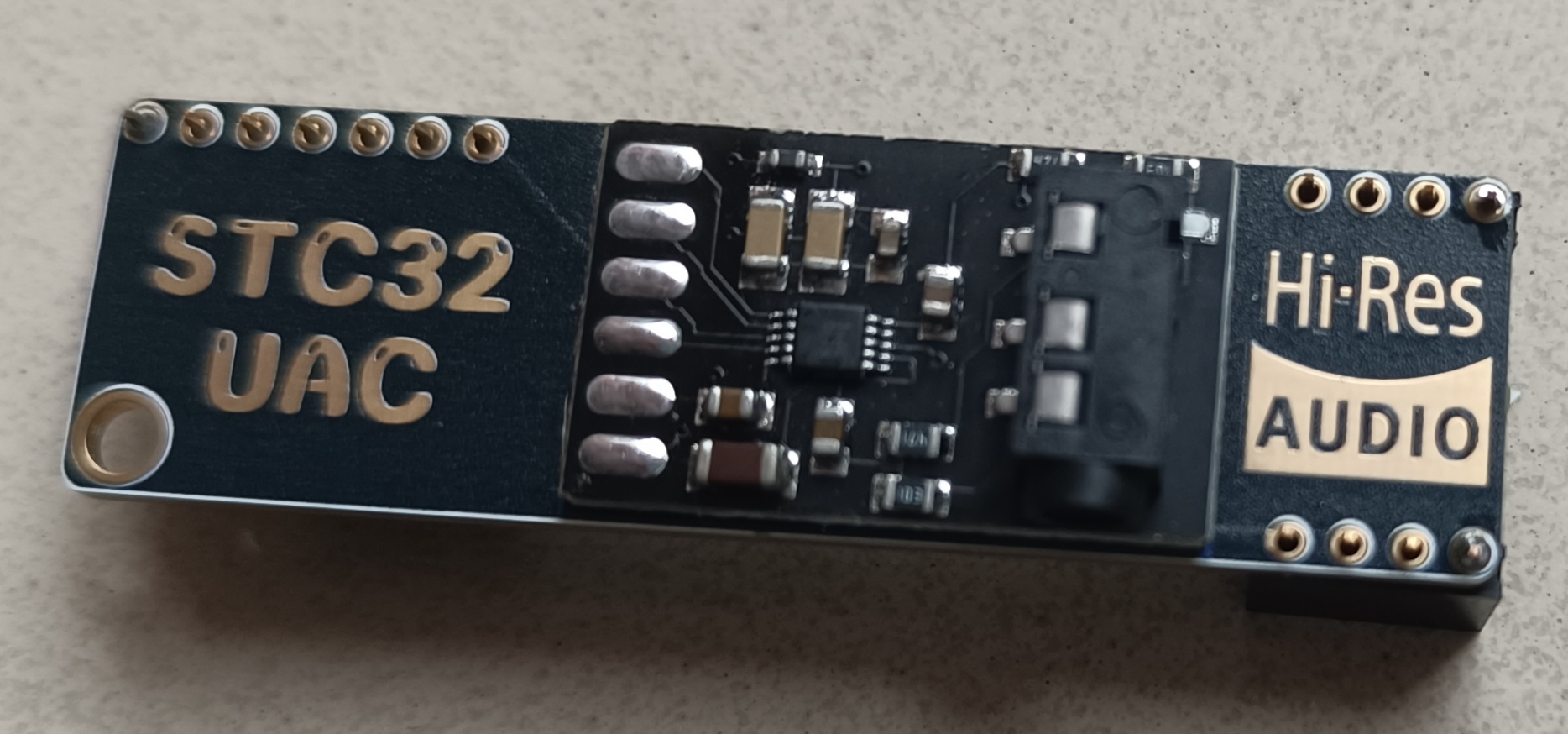

还是彩色的，元器件再上面的模块

lzl1*** · 发表于 2024-1-4 22:49:51

嘉立创打样的吗？

jackf*** · 发表于 2024-1-11 20:01:02

不错

angm*** · 发表于 2024-1-25 13:45:00

本帖最后由 angmall 于 2024-11-5 13:51 编辑

Snapd*** 发表于 2024-1-4 10:47
不错，还是镀金的，不过怎么没看到上面有电子元器件呢

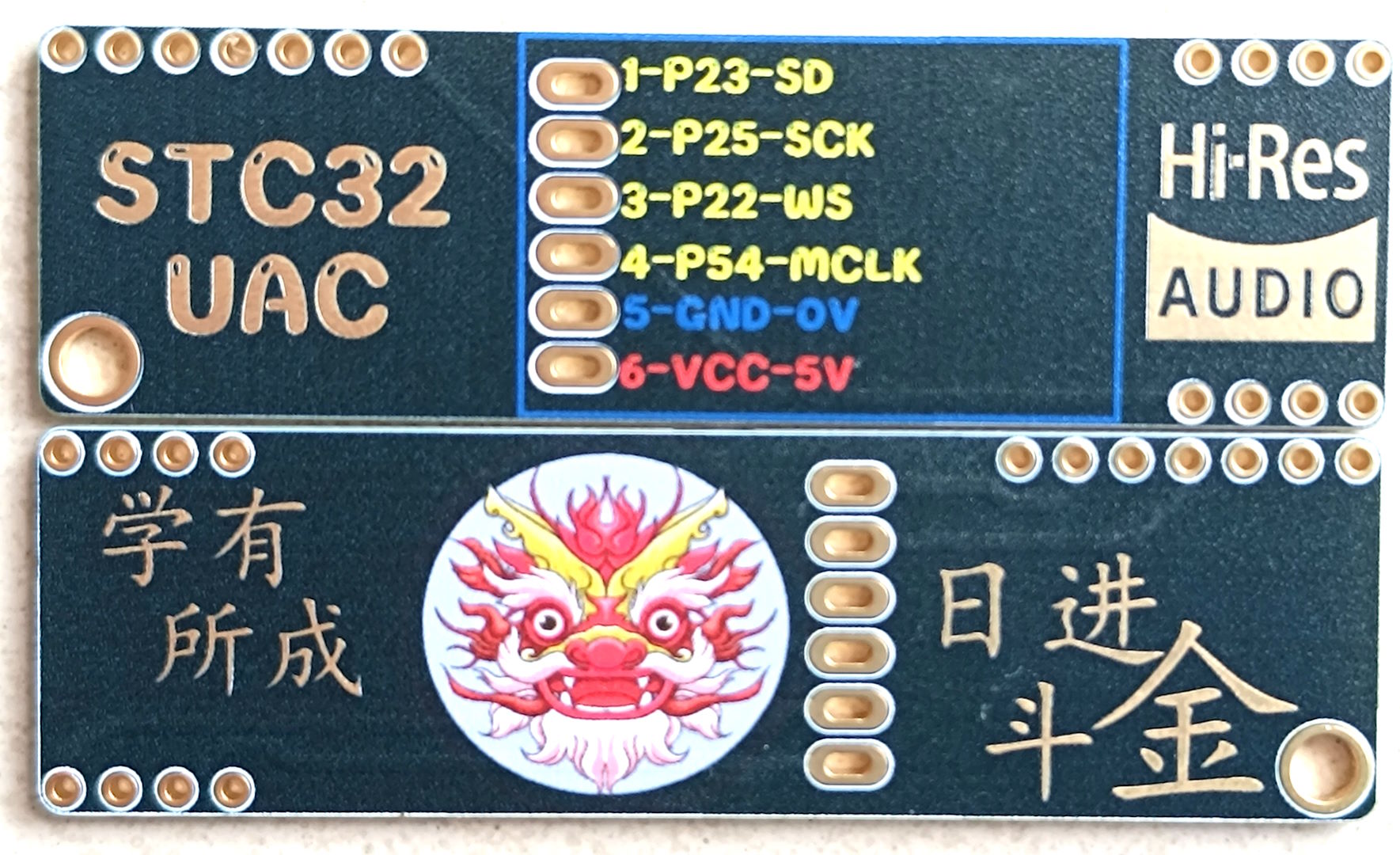

就是一张转换卡。

使用教程视频

输出I2S-DAC电路
CS4334、CS4344是开关电容模拟滤波器输出，所以要接一个R/C滤波，下图参数截止频率为19.39KHz，
对应采样率为44.1KHz。如果要别的截止频率，请按比例改变C5、C6的值。

dna*** · 发表于 2024-4-23 10:43:49

mark

do*** · 发表于 2024-5-4 23:42:02

厉害啊现在声卡都出来了

angm*** · 发表于 2024-6-7 09:29:24

本帖最后由 angmall 于 2024-6-7 09:58 编辑

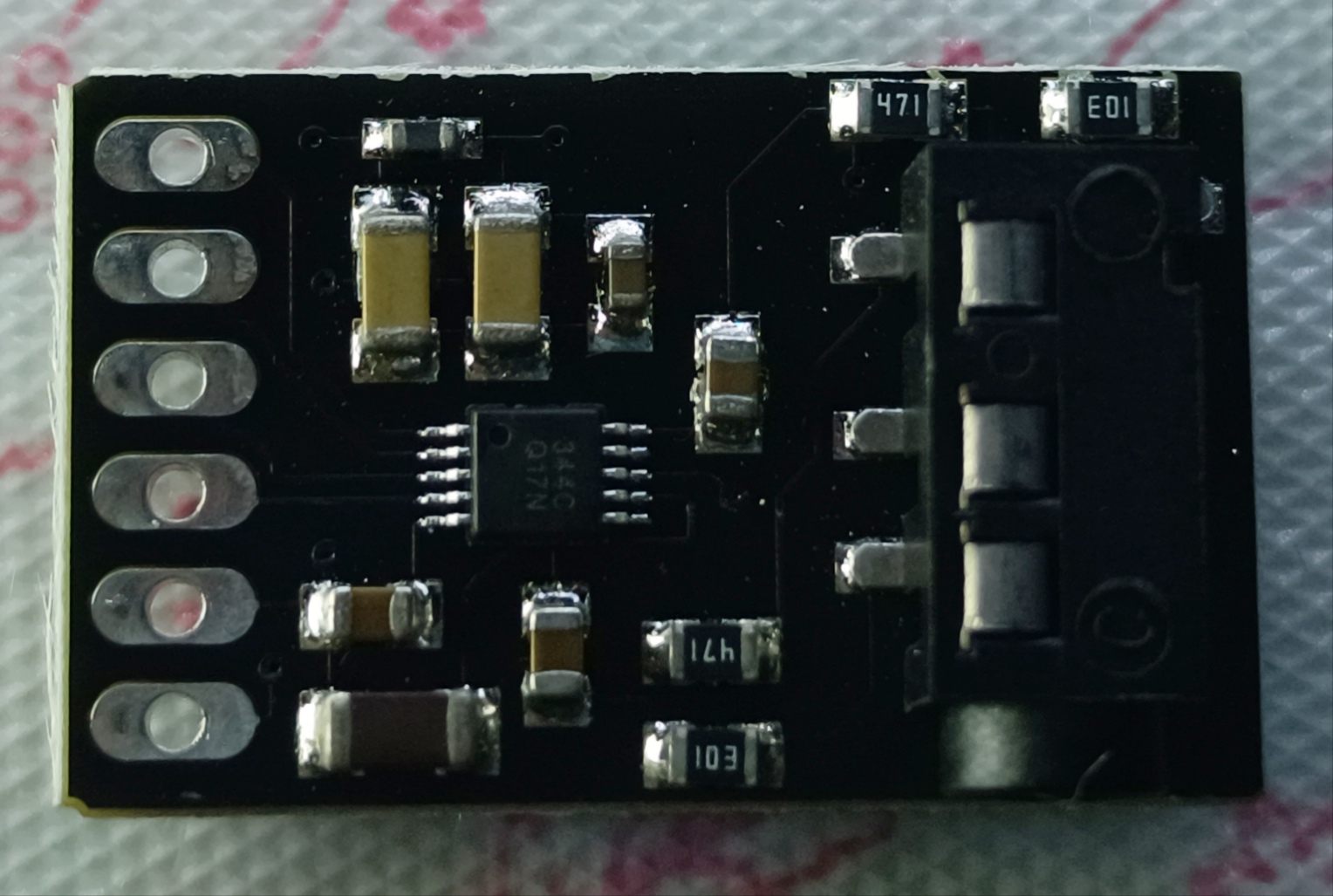

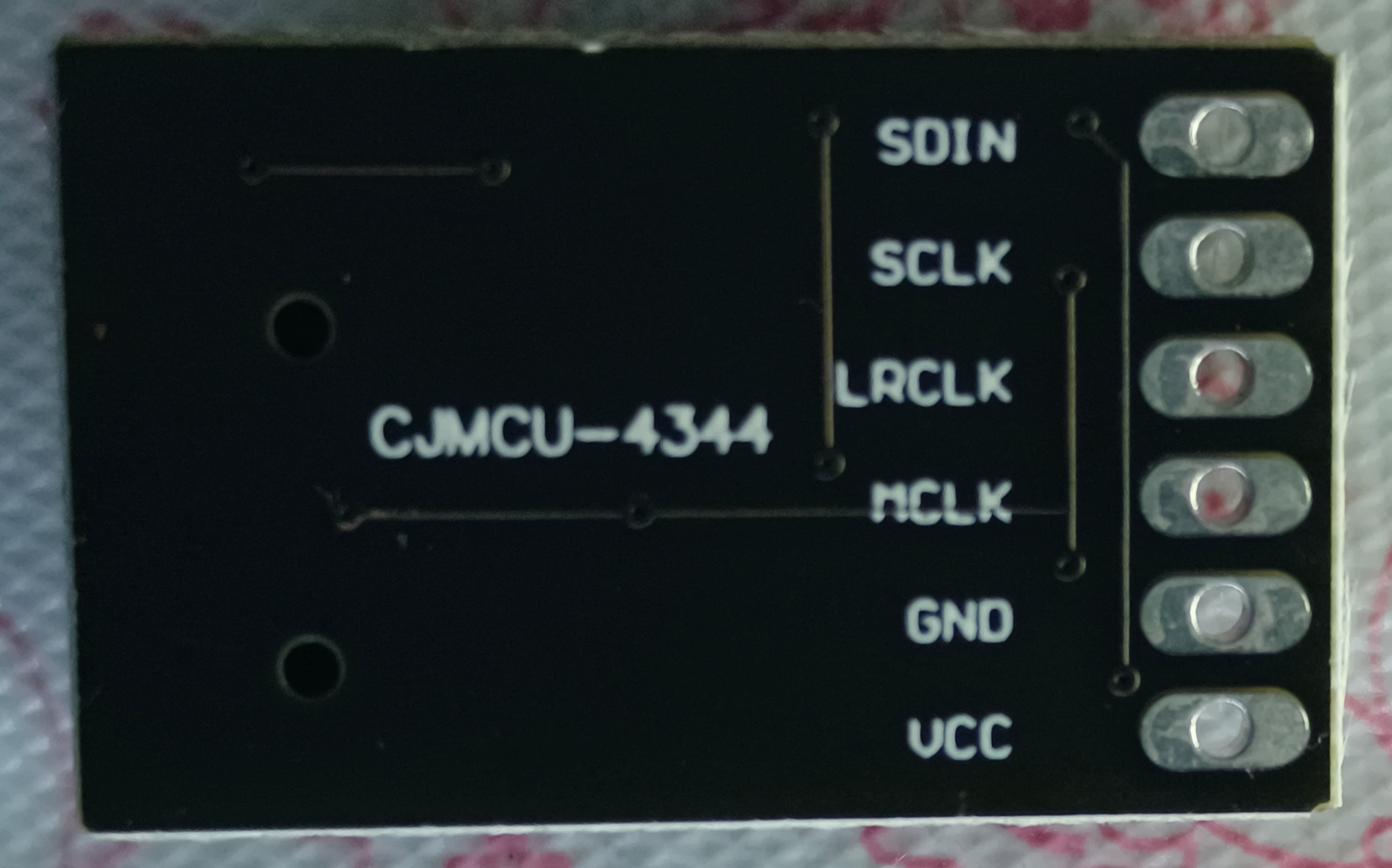

前几天，掏了一块CS4344模块，试了一下。

I2S链接：
P5.4---I2S-MCLK
P2.2---I2S-LRCK(WS)
P2.3---I2S-SDI
P2.5---I2S-SCLK

播放16位的44.1k双声道播放WAV为什么杂音很大？
后来改了用 16位的22k双声道播放WAV播放流畅，（没有用到DMA）

06-I2S-STC32F-仿USB声卡播放16位PCM-CDC连续传输音频流.rar
