请问触摸按键配置软件是不是不支持win7-64位系统的？

神***

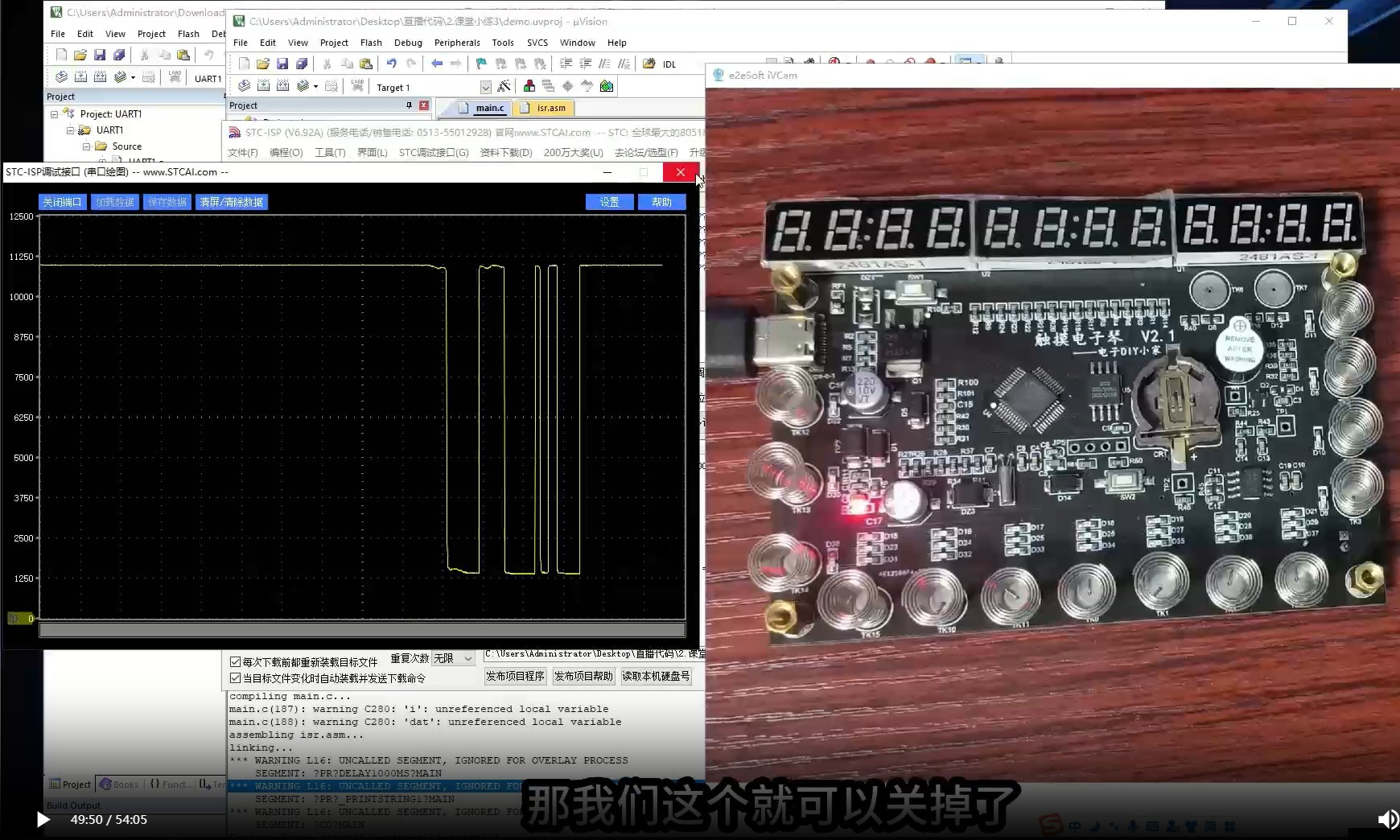

冲哥用，串口绘图，这种最简单高效直接的观察分析方法 搞定了 触摸按键
当然 STC也提供 自动化的 触摸开发辅助智能软件




【新提醒】视频回放, 2023/7/29期，触摸按键，RTC, 大电流LED数码管自动刷新显示，大型实战 - 视频教学，《单片机原理及应用》教学改革及实践研讨会，实战技术交流会，会务通知 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

xxkj***

神*** 发表于 2023-12-31 15:49
冲哥用，串口绘图，这种最简单高效直接的观察分析方法 搞定了 触摸按键
当然 STC也提供 自动化的 触摸开发 ...

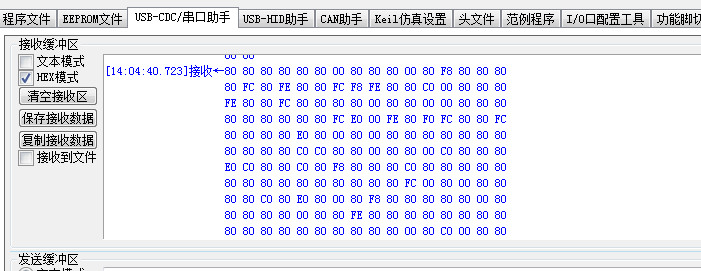

直接用STC-ISP中的串口助手可以接收到大量实时数据：

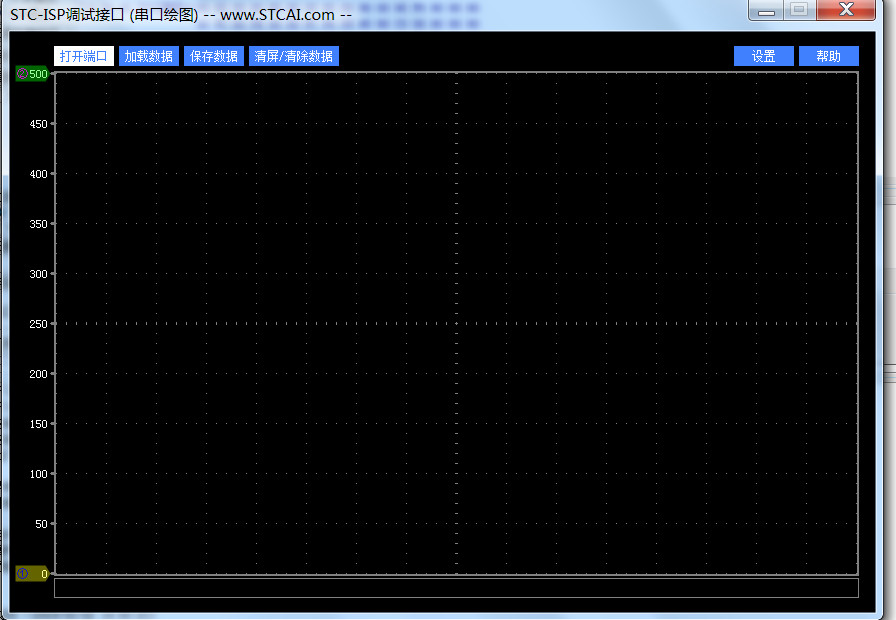

而调出串口绘图工具后，点击“打开端口”（串口助手处于关闭状态）却毫无反应：

梁***

支持的，就是一个串口。

xxkj***

梁*** 发表于 2024-1-2 16:47
支持的，就是一个串口。

下午弄了好久，还是不行，我用的是程序是  触摸电子琴会议资料.rar
https://www.stcaimcu.com/forum.p ... nwzNzR8MzQ4OQ%3D%3D

乘风***

xxkj*** 发表于 2024-1-2 18:52
下午弄了好久，还是不行，我用的是程序是  触摸电子琴会议资料.rar
https://www.stcaimcu.com/forum.php? ...

提供一个使用串口绘图功能进行触摸按键键值测量的例子
演示视频：

下载时, 选择IRC时钟 22.1184MHz。

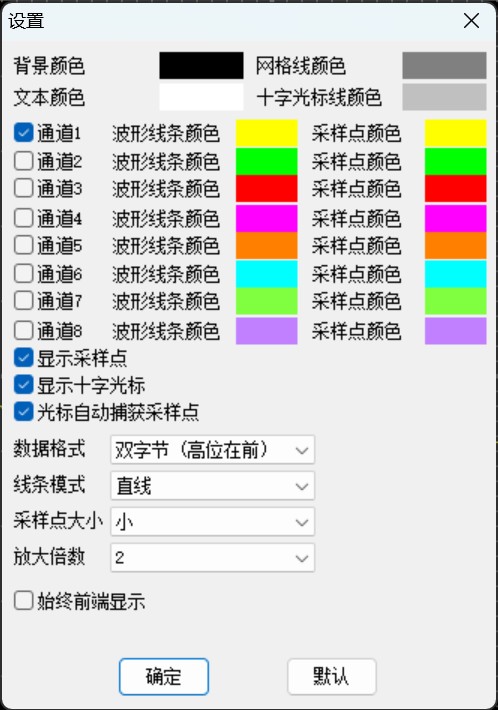

串口绘图功能设置界面

神***

乘风*** 发表于 2024-1-3 19:13
提供一个使用串口绘图功能进行触摸按键键值测量的例子
演示视频：

帮单独 发个贴，很有推荐价值，引导大家用 简单而强大的 【串口绘图】 来分析

huaqi***

xxkj*** 发表于 2023-12-28 09:16
没有数据输出

同样的问题！无语了，程序，频率，设置，都是按照说明进行的，就是检测不到波形。。。

神***

把原理图的 PDF 发上来，大家帮你分析

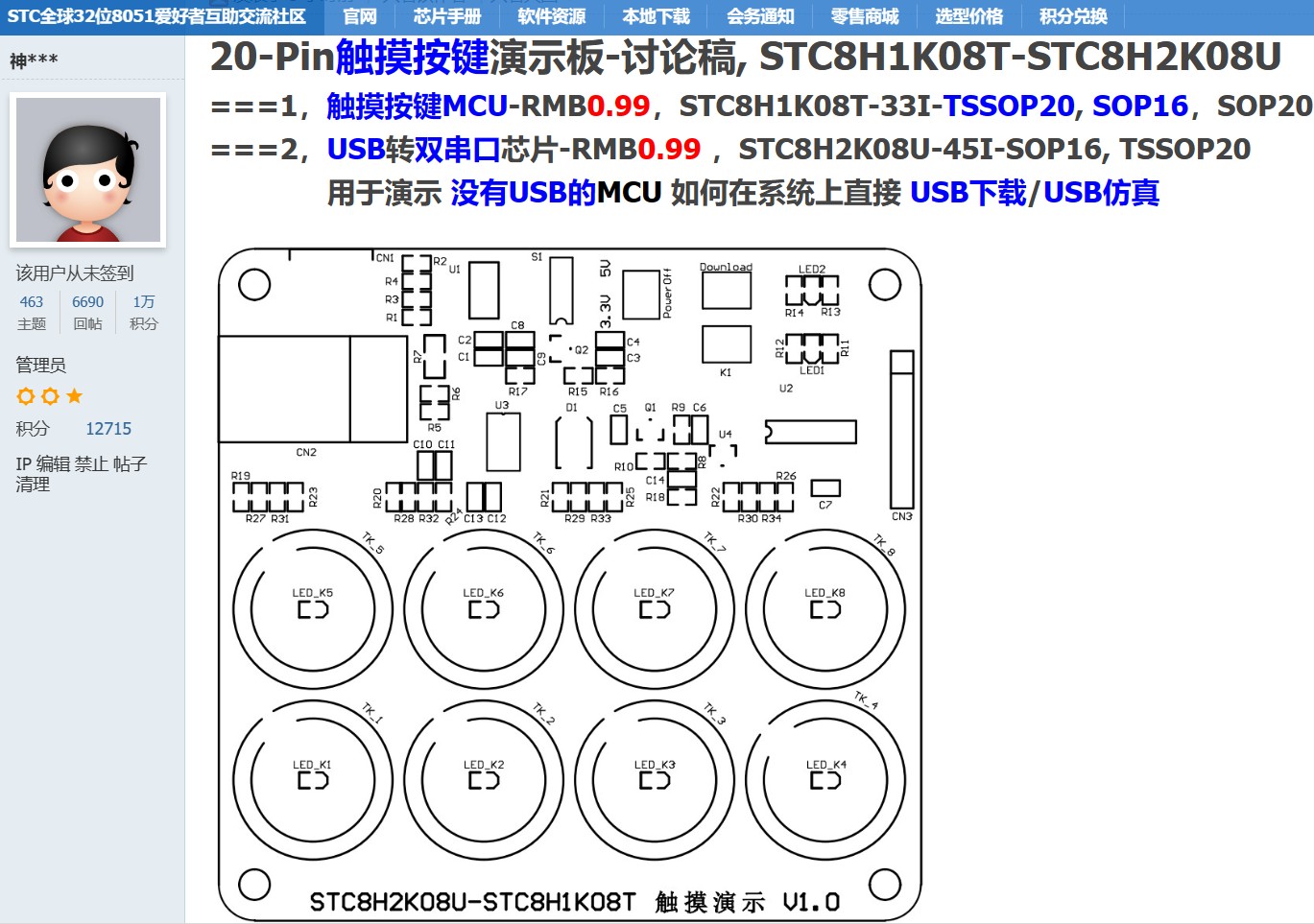

20-Pin触摸按键演示板-讨论稿, STC8H1K08T-STC8H2K08U - 老鸟反刍/吐槽，新手乐园，毕业设计 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

lier378***

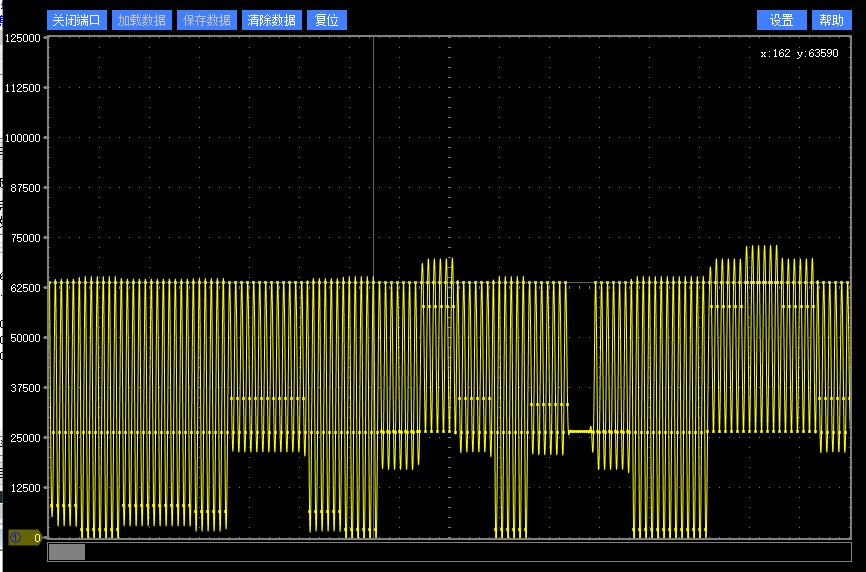

为何 出现不是连续的 平滑的曲线

梁***

lier378*** 发表于 2024-5-2 10:36
为何 出现不是连续的 平滑的曲线

数据有严重问题，变化太大了，一般隔着3mm的绝缘板，读数变化5%~10%之间，你这个数据能从10000~65000，肯定有问题。
