reng*** 发表于 2023-12-28 10:54
图1

谢谢大佬

Crysta***

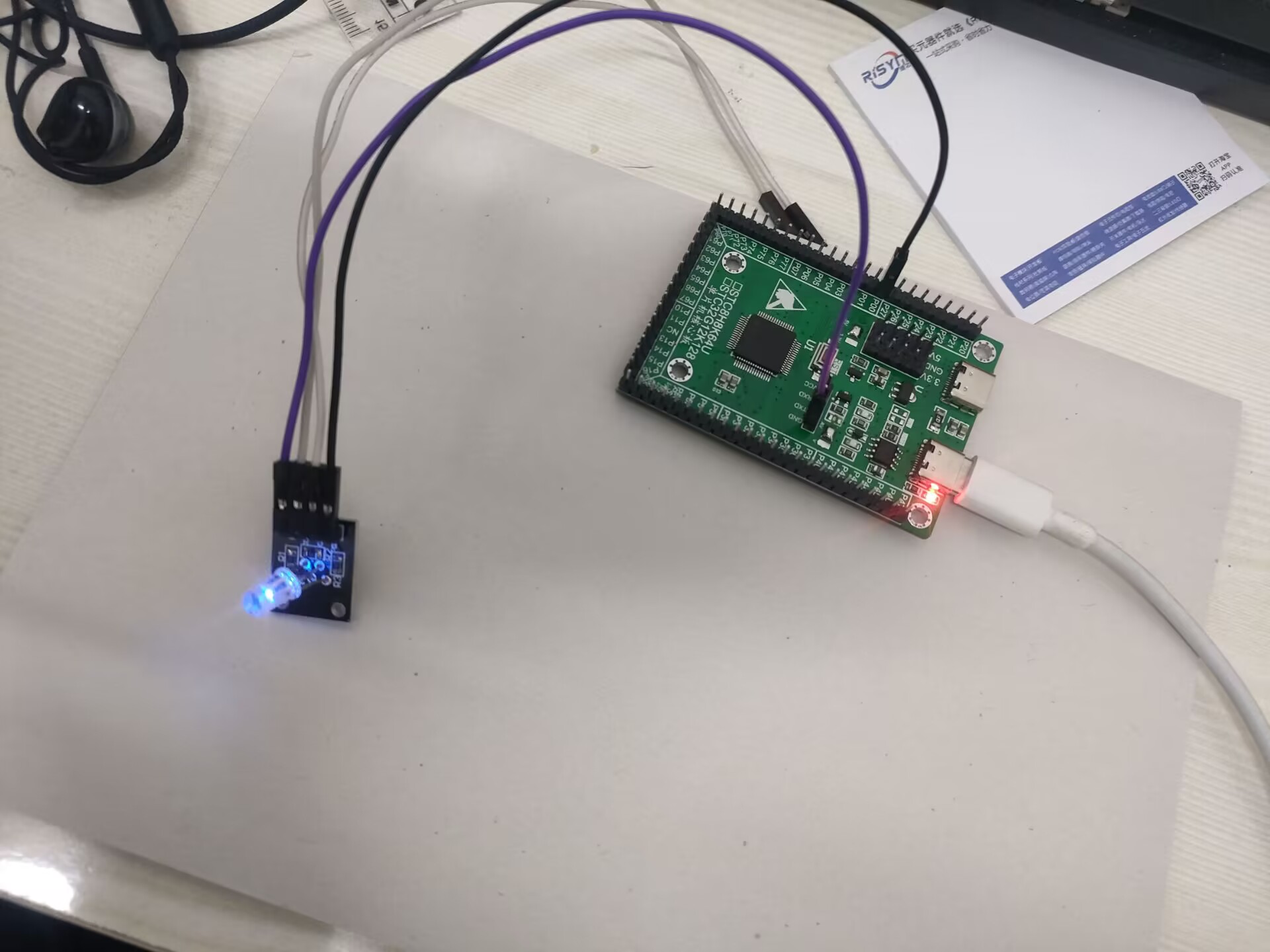

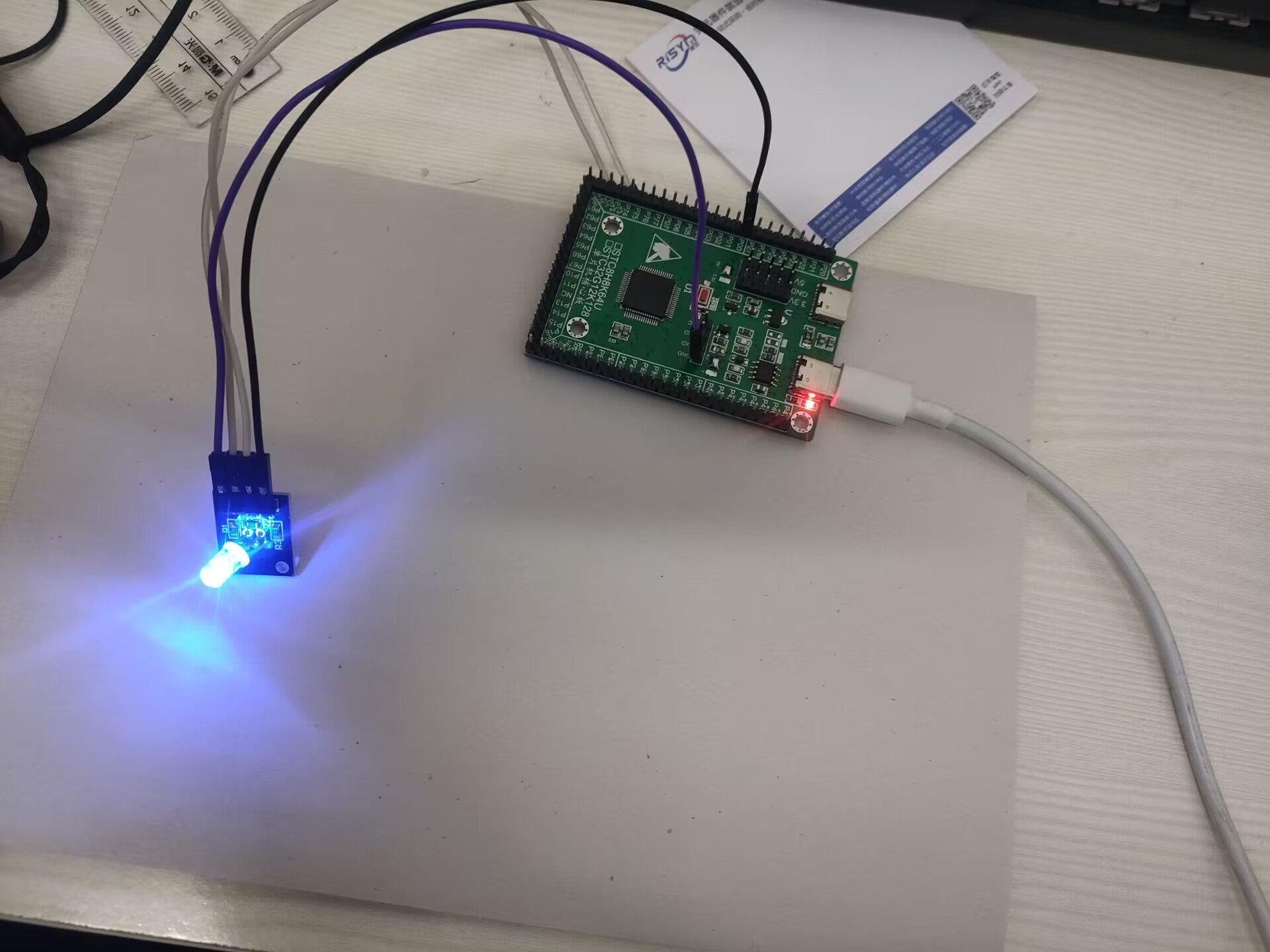

今天才学会怎么发图片，补充一下准双向口模式和推挽输出模式下IO驱动LED的亮度

Crysta***

第六集
LED闪烁和花式点灯
基本单位的换算
1s = 1000ms  =1000000us[apoyl_multivideo]
按照视频里的方法我发现LED闪烁的时间不是500ms，差不多1s
我开始怀疑是运行频率不对，
我看到stc-isp软件上的提示，去数据手册查了一下WTST寄存器才知道


下面把WTST寄存器清零就好了！
sfr P0 = 0x80;
sfr P0M1 = 0x93;
sfr P0M0 = 0x94;
sfr WTST=0xE9;
sbit P00 = P0^0;
#define MAIN_Fosc 24000000UL

void delay_ms(unsigned int ms)
{
        unsigned int i;
        do{
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
void main()
{
        WTST = 0x00;
        P0M0 = 0xff;
        P0M1 = 0x00;
        while(1)
        {
                //P0= 0x01; //0000 0001 P00口为高电平
                P00 = 1;
                delay_ms(500);
                P00 = 0;
                delay_ms(500);
        }
}

reng***

Crystalline 发表于 2023-12-28 13:05
今天才学会怎么发图片，补充一下准双向口模式和推挽输出模式下IO驱动LED的亮度
...

你这是高电平输出还是低电平输出？如果是低电平输出，两者亮度应该差不多吧

Crysta***

reng*** 发表于 2023-12-28 14:24
你这是高电平输出还是低电平输出？如果是低电平输出，两者亮度应该差不多吧 ...

高电平输出

Crysta***

第七集
按键点灯
由于没有外接的按键，我也不好实践，我想了一个办法模拟按键，用一根杜邦线的一端接按键的GPIO口，另一端接地或VCC（接地时模拟按键被按下，接VCC时模拟按键悬空）
把按键的GPIO设置为高阻输入模式
sfr P0M1 = 0x93;
sfr P0M0 = 0x94;
sfr WTST=0xE9;
sbit LED= P0^0;
sbit KEY = P0^1;
#define MAIN_Fosc 24000000UL
void delay_ms(unsigned int ms)
{
        unsigned int i;
        do{
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
void main()
{
        WTST = 0x00;
    P0M0 = 0xfd; P0M1 = 0x02;


        LED = 0;
        while(1)
        {
                if(KEY == 0)
                {
                        delay_ms(10);
                        if(KEY ==0)
                        LED = 1;
                }
                //else      如果要按住点亮，松开熄灭的话，需要加上这段代码
                 //LED = 0;
        }
}

没有多个LED灯，就只能试一试按键点亮LED了
如果能收到实验箱的话，我再把这部分内容更新一下

reng***

Crysta*** 发表于 2023-12-28 14:26
高电平输出

如果是高电平输出的话，因为准双向口是属于弱上拉强下拉，所以亮度会暗。推挽模式属于强上拉和强下拉，所以亮度比准双向口亮。你用准双向口输出低电平和推挽输出低电平点亮同一个LED试试，亮度应该差不多。

reng***

Crysta*** 发表于 2023-12-28 15:45
第七集
按键点灯
由于没有外接的按键，我也不好实践，我想了一个办法模拟按键，用一根杜邦线的一端接按键的 ...

你这个程序按住点亮，松开应该不会熄灭。

Crysta***

reng*** 发表于 2023-12-28 18:04
你这个程序按住点亮，松开应该不会熄灭。

else位置写错了

Crysta***

第八集
蜂鸣器的应用
有源蜂鸣器和无源蜂鸣器的区别：
有源蜂鸣器内部含震荡源，通电就会叫
无源蜂鸣器内部无震荡源，要给一定频率的方波信号才会叫

驱动有源蜂鸣器其实和驱动LED差不多，都是IO口输出高低电平来控制
可以类比LED灯的程序
本讲主要讲的是蜂鸣器的应用：电磁炉
既结合了之前的LED，又结合了本讲的蜂鸣器




结合冲哥讲的内容，我自己写了一套代码（没有试验箱，确定不了代码是不是正确的，各位可以帮我看看）



//假设LED是高电平点亮，BEEP是低电平叫，按键接了上拉电阻
sfr P0 = 0x80;
sfr P0M1 = 0x93;
sfr P0M0 = 0x94;
sfr P1 = 0x90;
sfr P1M1 = 0x91;
sfr P1M0 = 0x92;
sfr WTST=0xE9;

#define MAIN_Fosc 24000000UL
#define LED P0;                //把八个LED接在P0口

sbit KEY1 = P1^0;
sbit KEY2 = P1^2;
sbit KEY3 = P1^3;
sbit BEEP = P1^4;

unsigned char Mode =0 ;
bit flag = 0;//定义开关机状态,初始化关机
bit Working = 0; //定义启动状态，初始化未启动
void delay_ms(unsigned int ms)
{
        unsigned int i;
        do{
                i = MAIN_Fosc/6000;
                while(--i);
        }while(--ms);
}
void System_Init()
{
        WTST = 0x00;
        P0M0 = 0xff;
        P0M1 = 0x00; //配置P0口为推挽输出

        P1M0 = 0x00;
        P1M1 = 0xff;//配置P1口为高阻输入

        LED = 0x00;        //初始化LED熄灭

}
unsigned char Key_handler()
{
        if(KEY1 == 0)
        {
                delay_ms(10);
                while(KEY1 ==0);
                return 1;
        }
        else if(KEY2 == 0)
        {
                delay_ms(10);
                while(KEY2 == 0);
                return 2;
        }
        else if(KEY3 == 0)
        {
                delay_ms(10);
                while(KEY3==0);
                return 3;
        }
        return 0;
}
void main()
{
        unsigned char Key_num;
        System_Init();
        while(1)
        {
                Key_num = Key_handler();

                switch(Key_num)
                {
                        case 1:
                        if(flag == 1)
                        {
                                flag = 0;
                                BEEP = 0;delay_ms(10);BEEP = 1;
                                LED = 0x00;
                        }
                        flag = 1; //开机
                        BEEP = 0;delay_ms(10);BEEP = 1;
                        LED = 0xff;delay_ms(200);LED = 0x00;
                        break;

                        case 2:
                        if(flag == 1)
                        {

                                Mode++;
                                if(Mode == 9)Mode =1;
                                BEEP = 0;delay_ms(10);BEEP = 1;
                                LED = 0x01<<Mode-1;
                        }
                        break;

                        case 3:
                                if(Working == 0)
                                {
                                                Working =1;
                                }
                        break;
                }
        }
        if(Working == 1 && Mode!=0)
        {
                LED = 0x01<<Mode-1;
                delay_ms(200);
                LED = 0x00;
                delay_ms(200);
        }
        else
                LED = 0x01<<Mode-1;
}
