请教：STC8H1K17T的触摸按键PCB这样设计行不行？

xxkj***

准备测试STC8H1K17T的触摸按键功能，特设计了PCB（未完成），
不知道这样是否符合标准，请各位大佬赐教，谢谢！



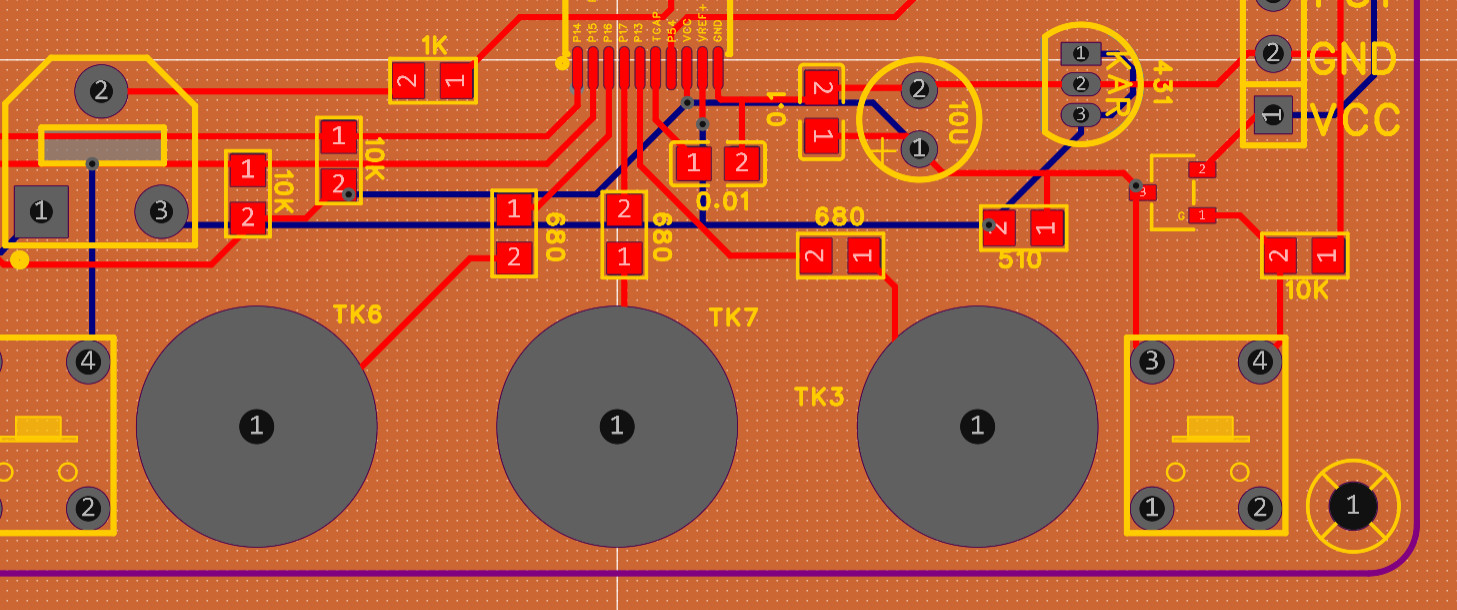

我准备只在PCB的背面进行铺铜，正面不铺。
触摸按键的焊盘为双面焊盘，准备可以焊上弹簧。

电子DI***

触摸的区域和触摸的走线区域铺铜挖空就行，

神***

用贴片，插件焊接费太贵

shanmu***

手册要求：“走线处理：感应盘与IC的连线使用比较小的线宽为好，比如10~15mil之间。感应盘到触摸芯片的连线不要跨越强干扰、高频、大电流的线。感应盘到触摸芯片的连线周围 1.5mm内不要走其他信号线，越远离越好。顶层对应底层感应盘和连接线的地方，最好不要放任何线。”

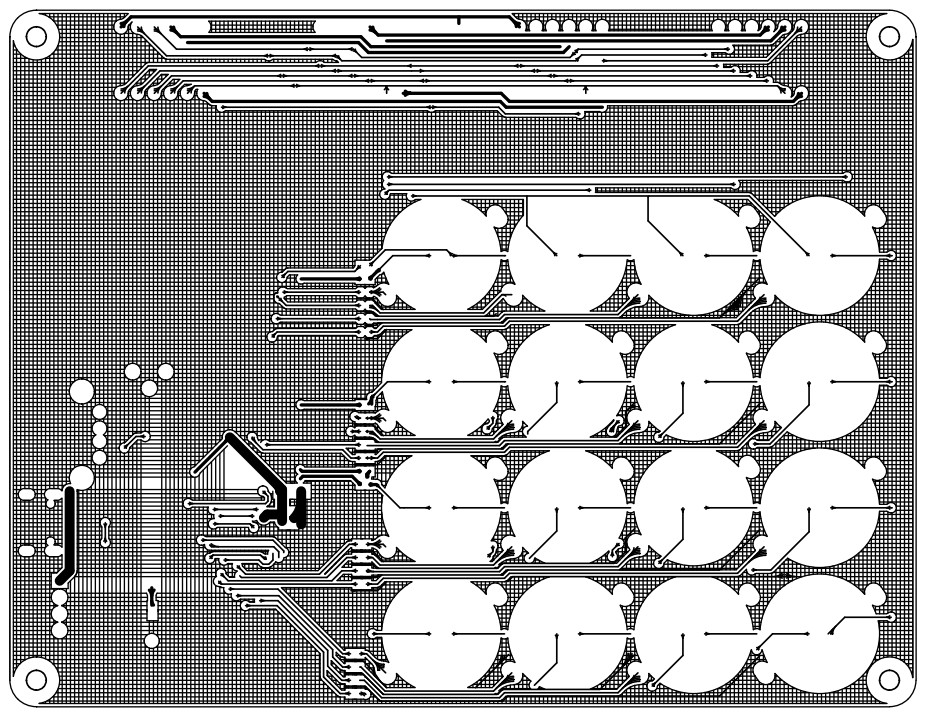

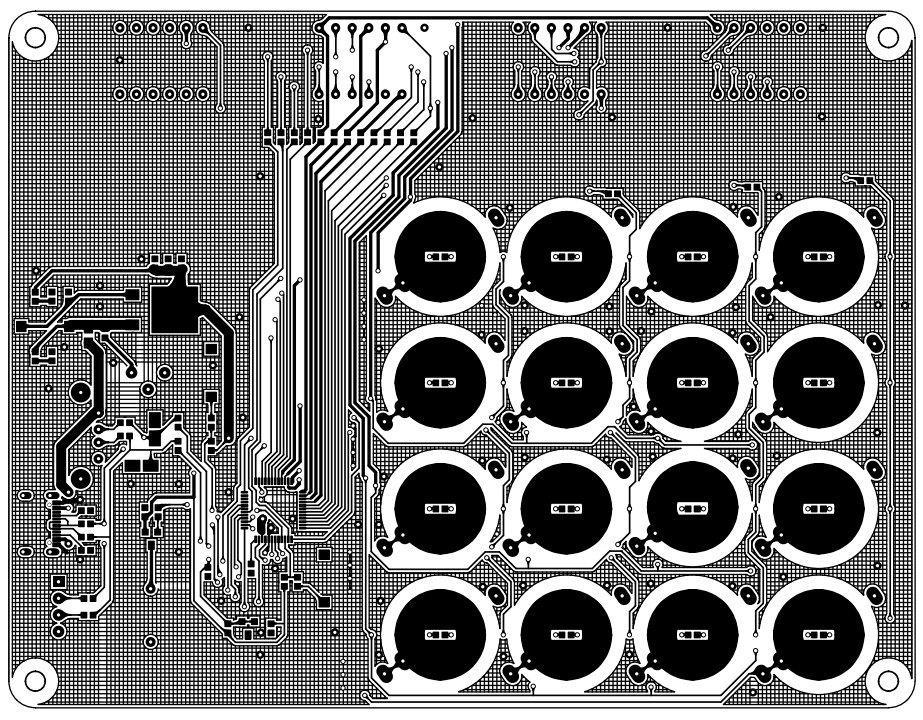

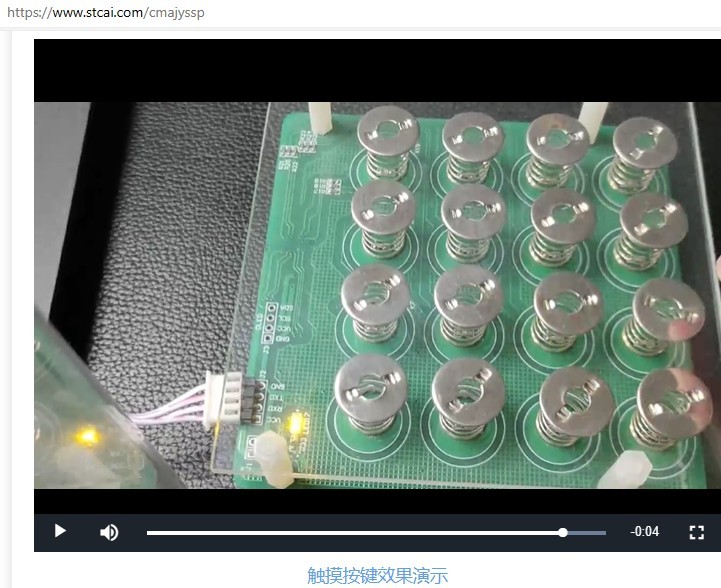

https://v.stcai.com/sv/5a2fb1d8- ... 1d8-187ea5df2b7.mp4

神***

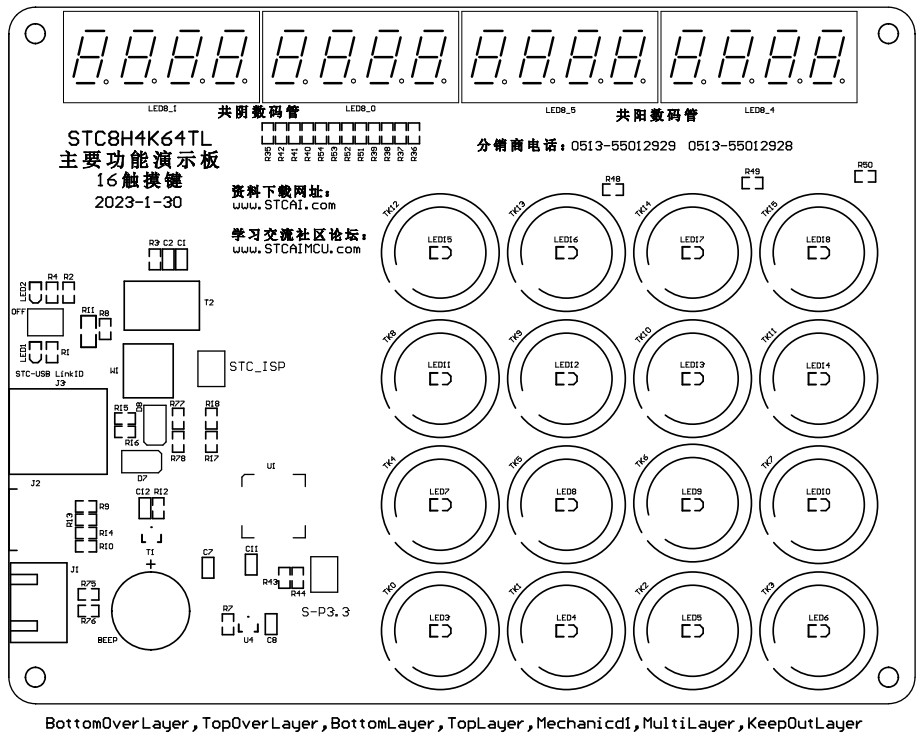

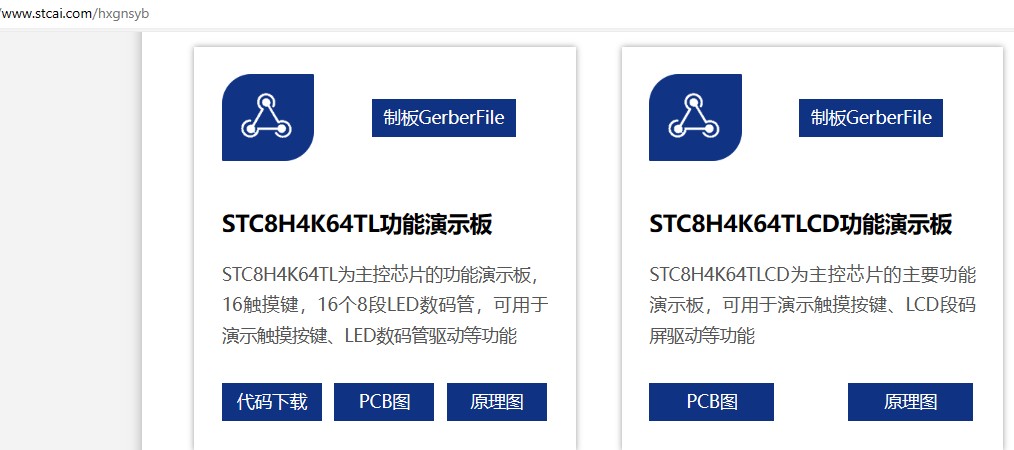

www.stcai.com/hxgnsyb

梁***

如果是接感应弹簧的，焊盘不需要那么大。感应面直径12~20mm为好，面积大则灵敏度高。
触摸输入的引线越短越好，旁边或另一层不要有高速变化信号的线。
两条触摸引线之间不要靠太近，避免相互影响，可以隔一条地线避免。
触摸引线也不要太靠近地线，太近会导致分布电容较大，灵敏度降低。
使用网格铺铜。

xxkj***

梁*** 发表于 2023-12-21 11:34
如果是接感应弹簧的，焊盘不需要那么大。感应面直径12~20mm为好，面积大则灵敏度高。
触摸输入的引线越短越 ...

正背面都可以使用网络铺铜吗？

xxkj***

神*** 发表于 2023-12-21 10:43
用贴片，插件焊接费太贵

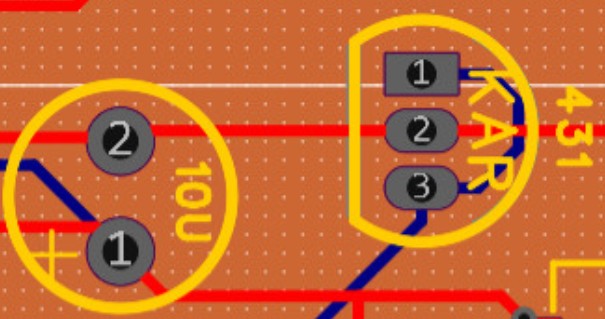

手头没有贴片电解电容和贴片431。

xxkj***

触摸IO口的连线背面走VCC或GND应该不会有什么影响吧？

梁***

xxkj*** 发表于 2023-12-21 11:56
正背面都可以使用网络铺铜吗？

正反面都可以铺铜的。
