51 开源：USB声卡-STC32F-HSPWM驱动MOSFET做D类功放直接驱动音箱24V供电输出60W+60W

独风***

电源降压用的是7812，电流只有1A，线性三端稳压器功率大了后会发热，不知道换成开关电源电路降压12V会不会好一些？比如LM2596,M1584之类的开关电源芯片。还是说开关电源芯片会影响到音质？

梁***

独风*** 发表于 2024-3-8 16:53
电源降压用的是7812，电流只有1A，线性三端稳压器功率大了后会发热，不知道换成开关电源电路降压12V会不会 ...

用开关电源没问题，就是电路成本高一点。使用78M12简单可靠，电路中电流并不大，最高24V输入。
如果是更高工作电压，则使用开关电源是最好的，比如使用48V工作时，可以使用XL7015降压至12V，这也是我使用的电路方案。

独风***

感谢回复，有时间我去做一个试试，PCB文件是什么软件绘制的？AD16打不开，PADS嘛？打开提示版本不对，是不是导出一下？

梁***

独风*** 发表于 2024-3-8 17:56
感谢回复，有时间我去做一个试试，PCB文件是什么软件绘制的？AD16打不开，PADS嘛？打开提示版本不对，是不 ...

PCB我用的是PROTEL画的。

ycw70***

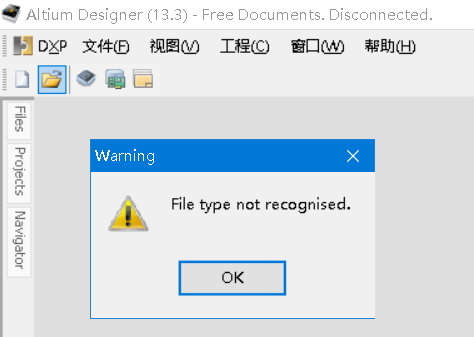

我用AD13也没导入成功

ycw70***

梁工，PCB文件打不开，但是电路图能打开，请问你用的 哪个版本？是不是PCB文件有错呢

ycw70***

xxxe***

厉害，学习一下

独风***

梁工，请教下，是另外的事情，我用STG32G8K64的CAN总线，按键按下后，CAN总线发送数据。

独风***

独风*** 发表于 2024-4-3 10:49
梁工，请教下，是另外的事情，我用STG32G8K64的CAN总线，按键按下后，CAN总线发送数据。 ...

梁工，请教下，是另外的事情，我用STG32G8K64的CAN总线，CAN函数用的是官网的例程，我看好像也是您写的demo。
我的功能是：按键按下后，CAN总线发送数据。
正常连接的情况，收发数据是没问题的。
但是我CAN总线断开连接，这时候我按键，按了几次，再接回CAN总线，芯片感觉死机了，不接收按键电平了。也就是连接后需要断电再上电才可以工作。
