STC32驱动两位数码管显示

打卡等级：以坛为家II
打卡总天数：571
最近打卡：2025-07-01 08:49:16

已绑定手机

已实名认证

46 主题	162 回帖	718 积分

积分: 718

发表于 2023-12-11 01:11:49 | 显示全部楼层 |阅读模式

跟着布丁橘长学习STC32G12K128驱动两位数码管，静态显示和动态显示……

需要注意的是，每个商家的产品不一定相同，一定要获取正确的数码管引脚定义图

我原本以为定义都相同，直接从网上找了个引脚图，下载程序后发现显示的不对……
看产品介绍的界面，竟然没有给出这个型号产品的引脚定义图，只有其他型号的……
这个0.8英寸两位共阴数码管的控制引脚定义在 1 和 2 的位置……确实和其他尺寸的不同
程序里仍然是数码管的 a~dp 对应实验板上 P2 的 0~7 口，控制端 (选择端或接地端) DIG1 和 DIG2 分别对应 P0^1 和 P0^0 端口.

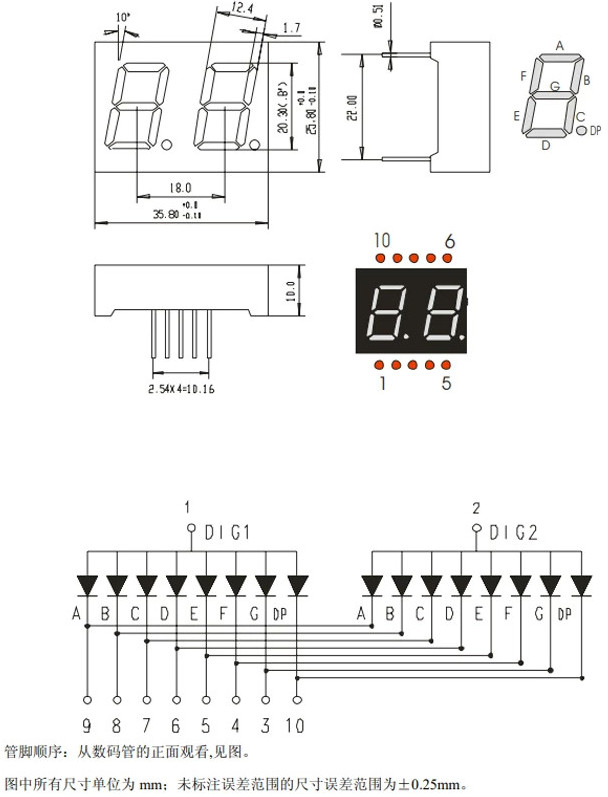

两位数码管引脚图

两位数码管引脚图

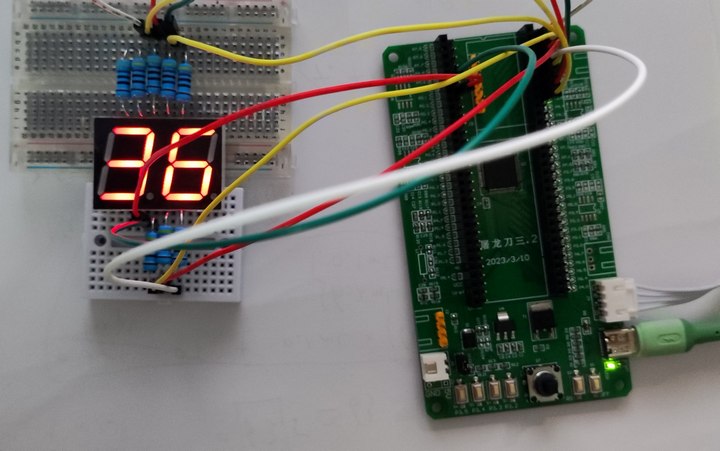

2位数码管接线图

2位数码管接线图

VID_20231211.mp4

306.77 KB, 下载次数: 149

0~99正计时

DigitalTube_2Bit.c

1.25 KB, 下载次数: 144

2位数码管

1 喜欢他/她就送朵鲜花吧，赠人玫瑰，手有余香！

国学芯用

+1

楼主威武～

MCU开发者和爱好者

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：571
最近打卡：2025-07-01 08:49:16

已绑定手机

已实名认证

46 主题	162 回帖	718 积分

积分: 718

发表于 2023-12-25 09:22:37 | 显示全部楼层

考虑到前面测试两位共阴数码管的亮度不够，改为共阳数码管，结果仍然亮度不够，使用UNO开发板明明可以很亮啊，都是输出5V电压，这亮度怎么会差这么多……求助大神怎么解决，如何提升数码管的亮度

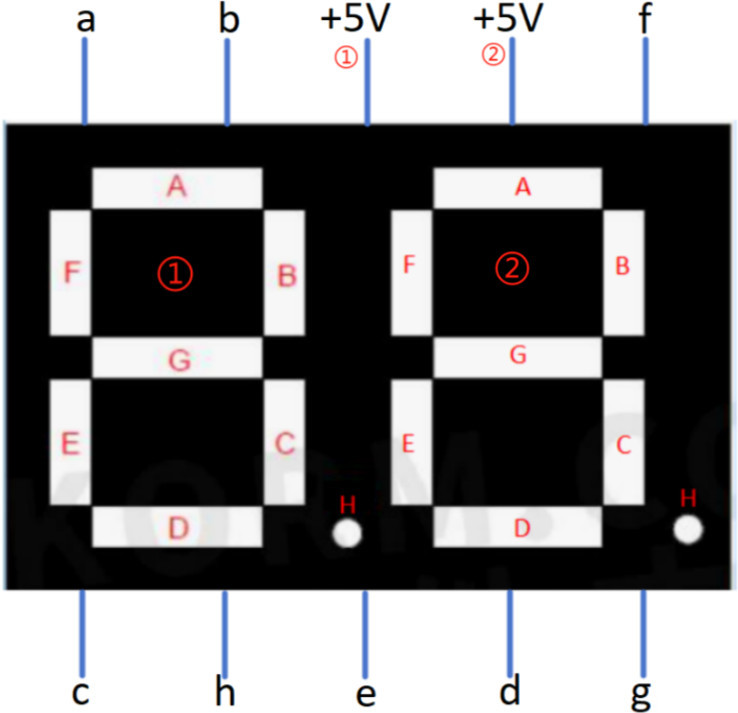

0.56英寸两位共阳数码管引脚定义图

0.56英寸两位共阳数码管引脚定义图

0.56英寸两位共阳数码管.mp4

540.84 KB, 下载次数: 140

两位共阳数码管

DigitalTube_2Bit.c

1.48 KB, 下载次数: 128

C代码

MCU开发者和爱好者

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：569
最近打卡：2025-07-01 20:22:01

21 主题	564 回帖	2932 积分

积分: 2932

发表于 2023-12-25 09:58:34 | 显示全部楼层

换5V电压、200欧电阻试试

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：571
最近打卡：2025-07-01 08:49:16

已绑定手机

已实名认证

46 主题	162 回帖	718 积分

积分: 718

发表于 2024-1-1 09:30:19 | 显示全部楼层

本帖最后由 liji*** 于 2024-1-1 09:33 编辑

lijinlei 发表于 2023-12-25 09:22
考虑到前面测试两位共阴数码管的亮度不够，改为共阳数码管，结果仍然亮度不够，使用UNO开发板明明可以很亮 ...

参考网上的电路设计，采用SS8550三极管（PNP型）放大电流，增强两位共阳数码管的亮度，电路和效果对比如图所示。

但是一位和两位共阴极数码管始终无法增大亮度，跪求各位大神支招~~

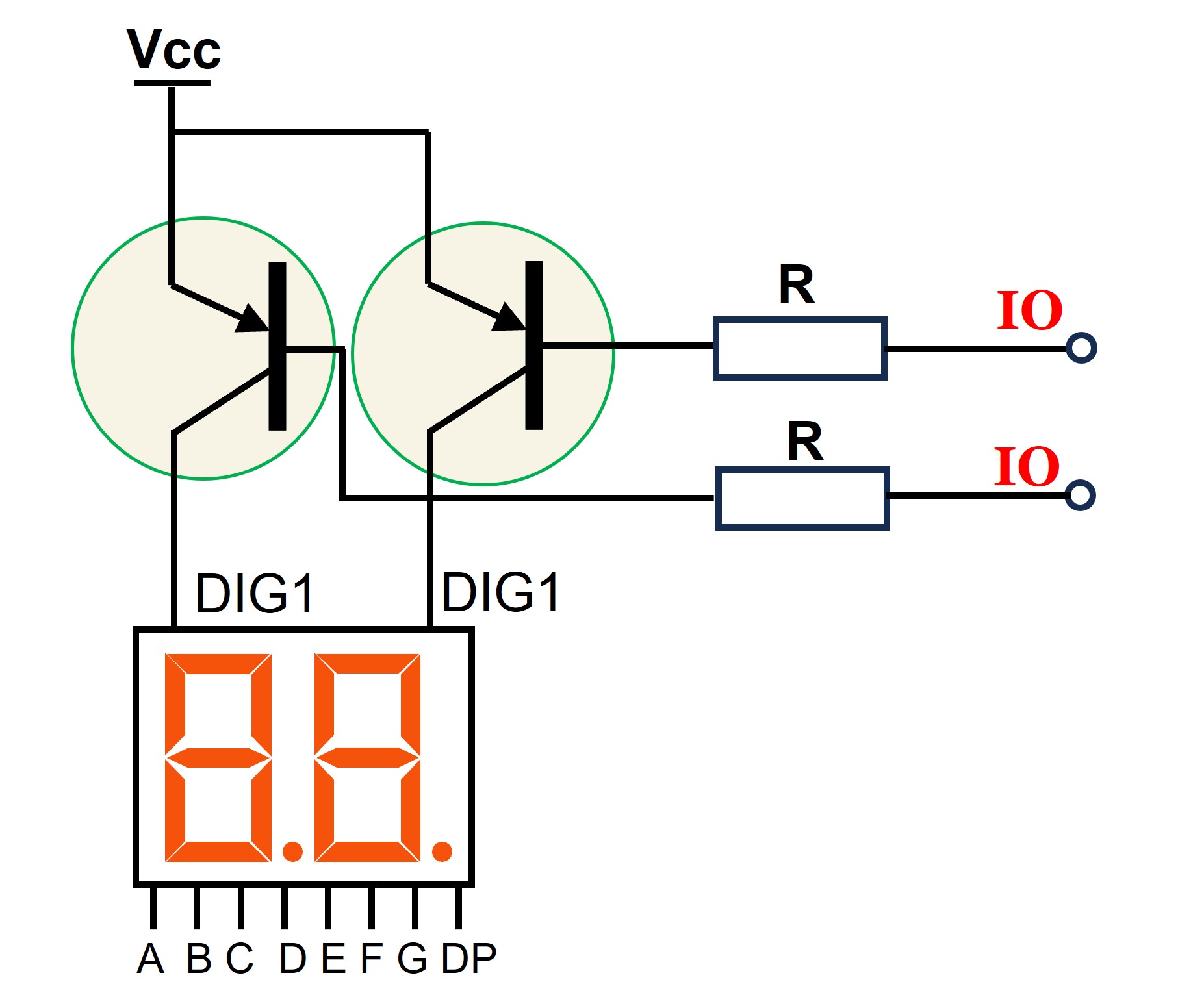

电路示意图

电路示意图

使用三极管增强

使用三极管增强

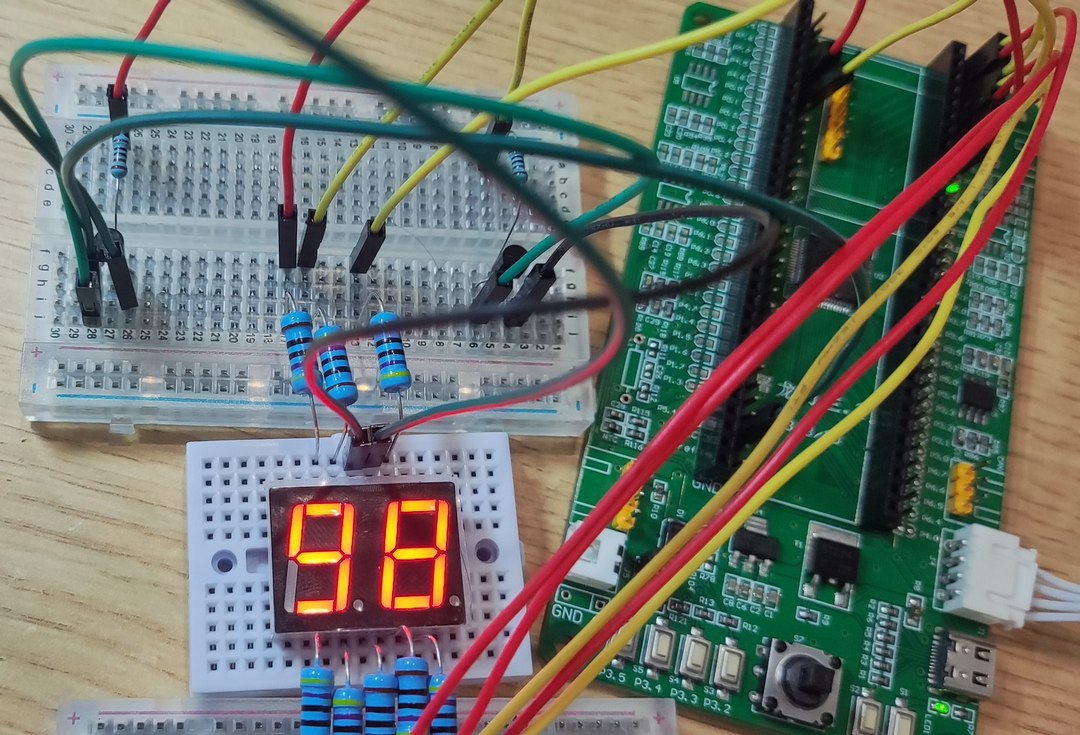

未使用三极管

未使用三极管

三极管驱动两位共阳数码管.mp4

759.05 KB, 下载次数: 135

三极管增强亮度

MCU开发者和爱好者

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：571
最近打卡：2025-07-01 08:49:16

已绑定手机

已实名认证

46 主题	162 回帖	718 积分

积分: 718

发表于 2024-1-8 03:56:30 | 显示全部楼层

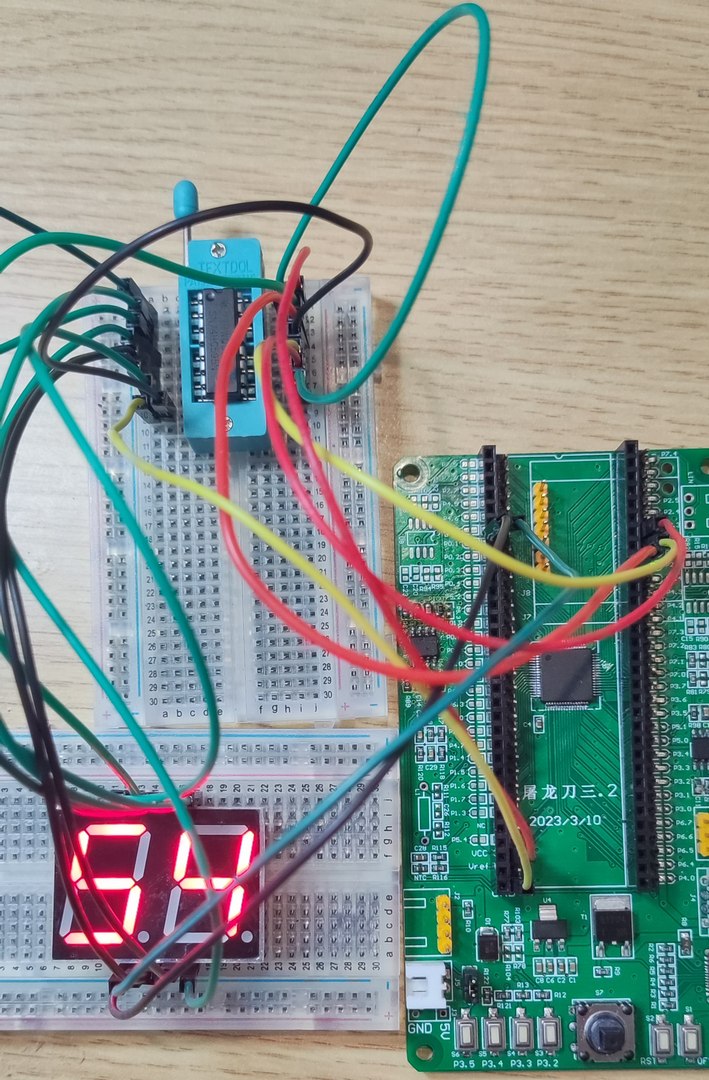

由于三极管无法增强两位共阴数码管的亮度，因此考虑使用移位寄存器74HC595芯片，结果可以增强数码管亮度，实验结果如下图所示，代码参考布丁橘长的视频，见附件。

参考布丁橘长视频资料

参考布丁橘长视频资料

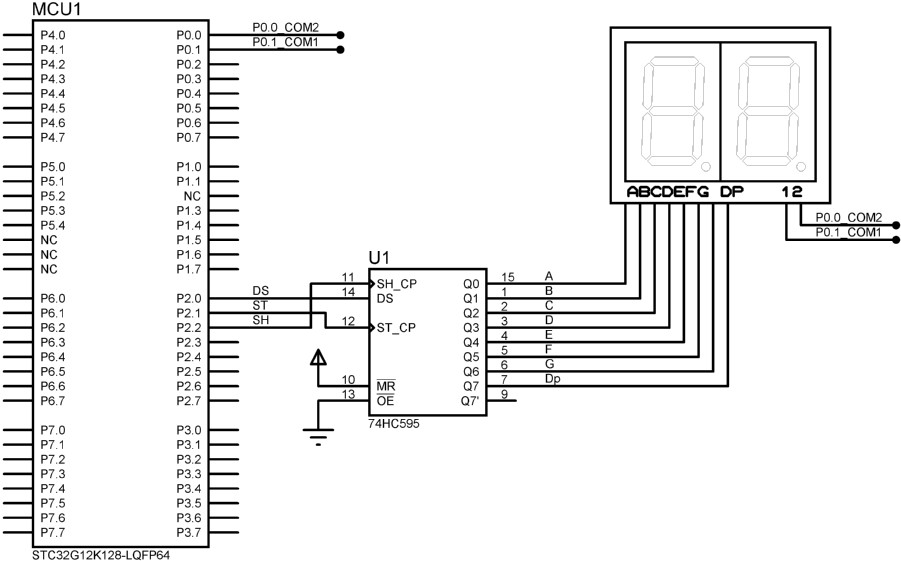

连线图

连线图

74HC595驱动两位共阴数码管.mp4

542.4 KB, 下载次数: 154

显示效果

74HC595_2bitSegment_AS.c

1.88 KB, 下载次数: 151

C代码

MCU开发者和爱好者

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：473
最近打卡：2025-07-01 22:31:38

17 主题	533 回帖	1428 积分

积分: 1428

发表于 2024-1-8 03:58:19 | 显示全部楼层

你这个数码管的亮度还有一种情况就是你刷新的速度太快或者太慢了

点评

除了刷新快慢影响亮度外，给位和段数据后，用软件延迟给数码管的电流/脉冲时间也有很大关系，时间太短就会暗。发表于 2024-3-30 10:34

自信就会温和，温和就会坚定！

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：581
最近打卡：2025-07-01 07:54:52

116 主题	2040 回帖	5905 积分

积分: 5905

发表于 2024-1-8 08:09:06 | 显示全部楼层

楼主玩数码管玩得太娴熟了。STC32是否内置数码管驱动模块？

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：435
最近打卡：2025-07-01 07:52:28

47 主题	364 回帖	462 积分

积分: 462

发表于 2024-3-23 14:07:38 来自手机 | 显示全部楼层

这两天又研究了一下。。虽然用stc单片机直接驱动的话会更加的节约成本和省空间。但是看不到一个真正用得上的例子。所以只能不采用这种方法了。毕竟这个东西非常重要，也不是主要的。只是一个模块而已。

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：561
最近打卡：2025-07-01 07:57:52

已绑定手机

1 主题	838 回帖	1747 积分

积分: 1747

发表于 2024-3-30 08:34:19 | 显示全部楼层

来学习一下，感觉还是加个驱动芯片方便呀

靡不有初，鲜克有终

回复支持反对

使用道具举报送花

打卡等级：以坛为家I
打卡总天数：377
最近打卡：2025-07-01 07:55:30

23 主题	296 回帖	1332 积分

积分: 1332

发表于 2024-3-30 09:04:49 | 显示全部楼层

一起学习
