STC8A8K64死机看门狗不复位

sdiy***

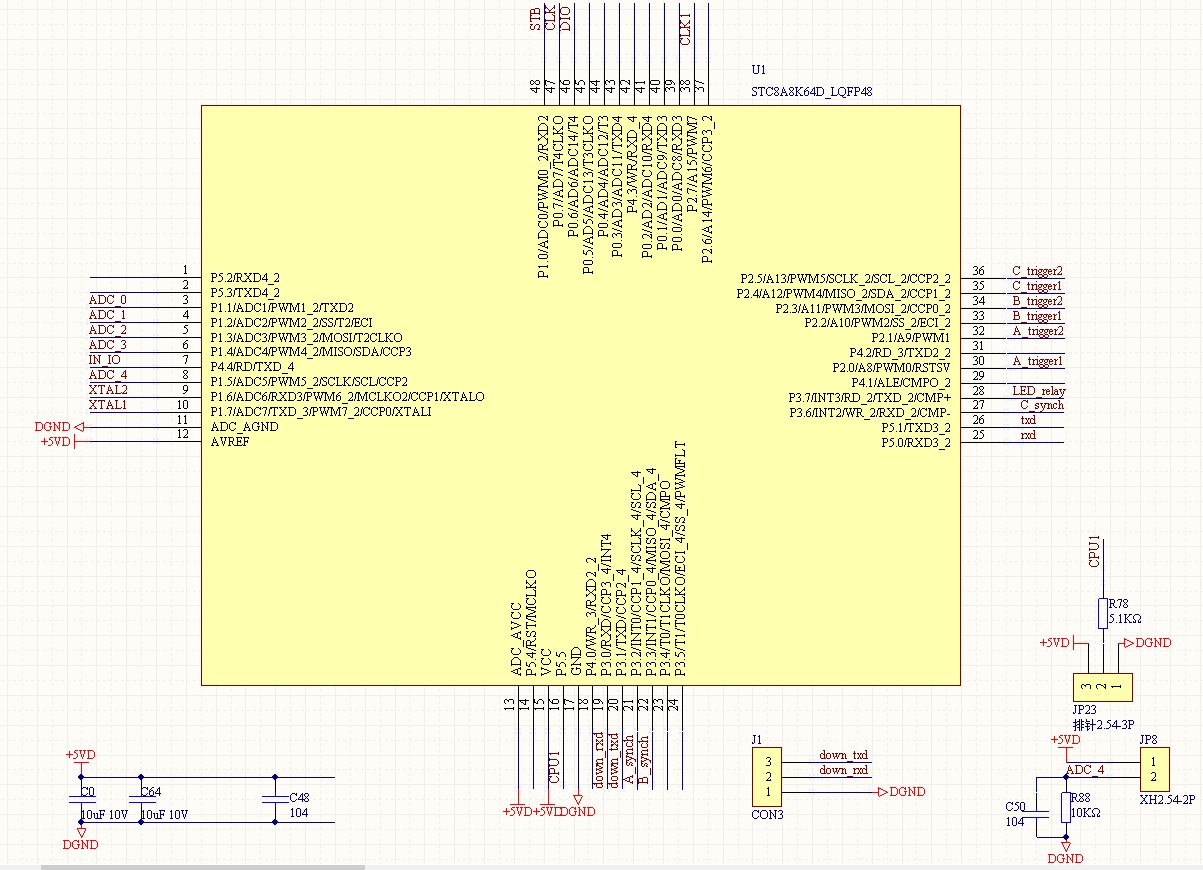

STC8A8K64D4，最近大批量产中，发现20/10000概率出现死机，看门狗不复位，死机时间不固定，少则1天多则2月，必须断电重启就好了。
1：模拟射频测试干扰看门狗可以复位

2：电源比较干净，纹波±15MV
3：电路板设计抗干扰经验很足
4：产品生产调试过程会发现个别片子突然发烫90°C(概率10/10000)，断电重启后有正常现象，没损坏
5：使用环境不算复杂，不存在射频，大电磁场，高压，高温，腐蚀环境



谁能协助解决思路50-2000元有偿

神***

一看就是没经验的

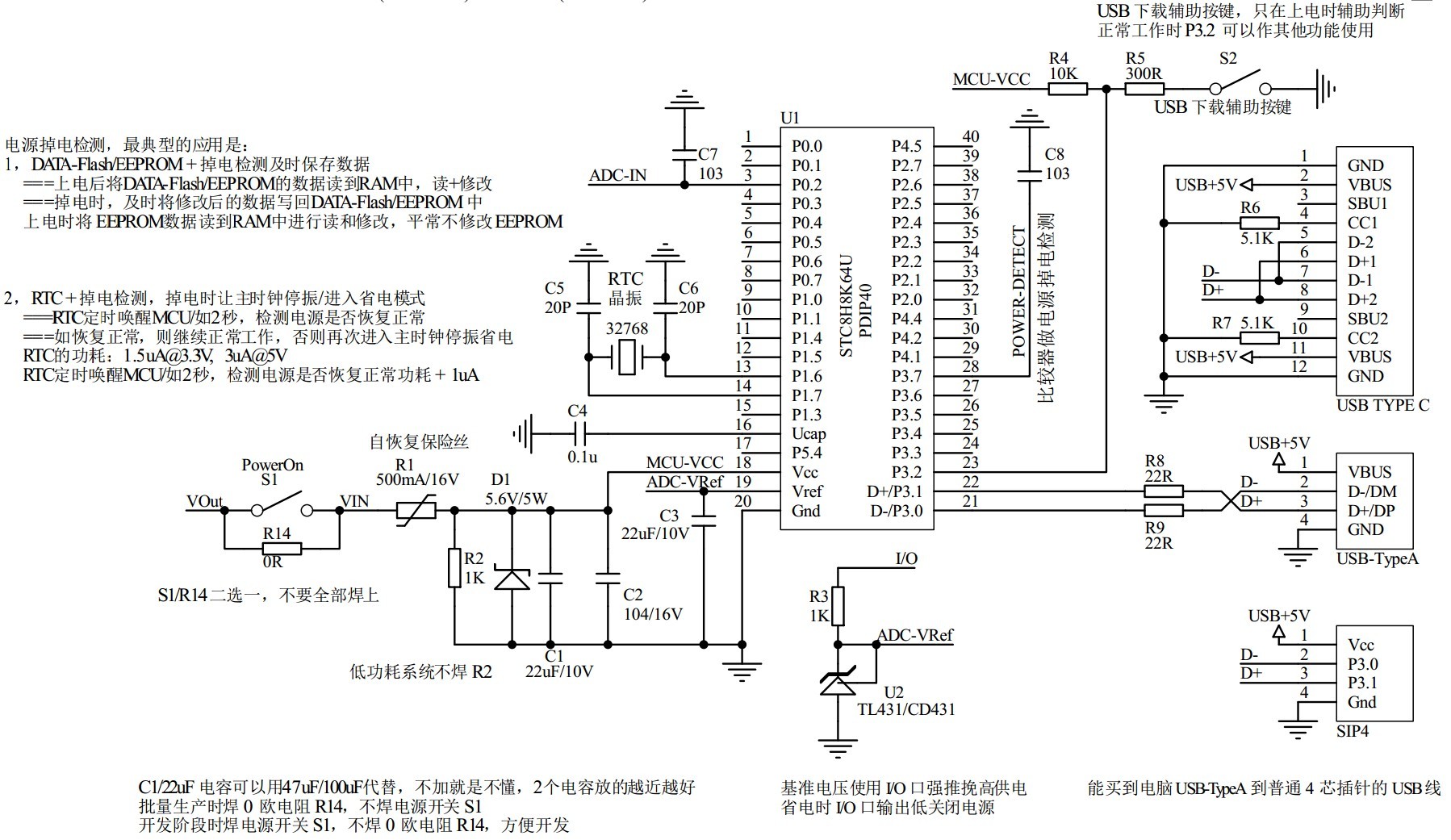

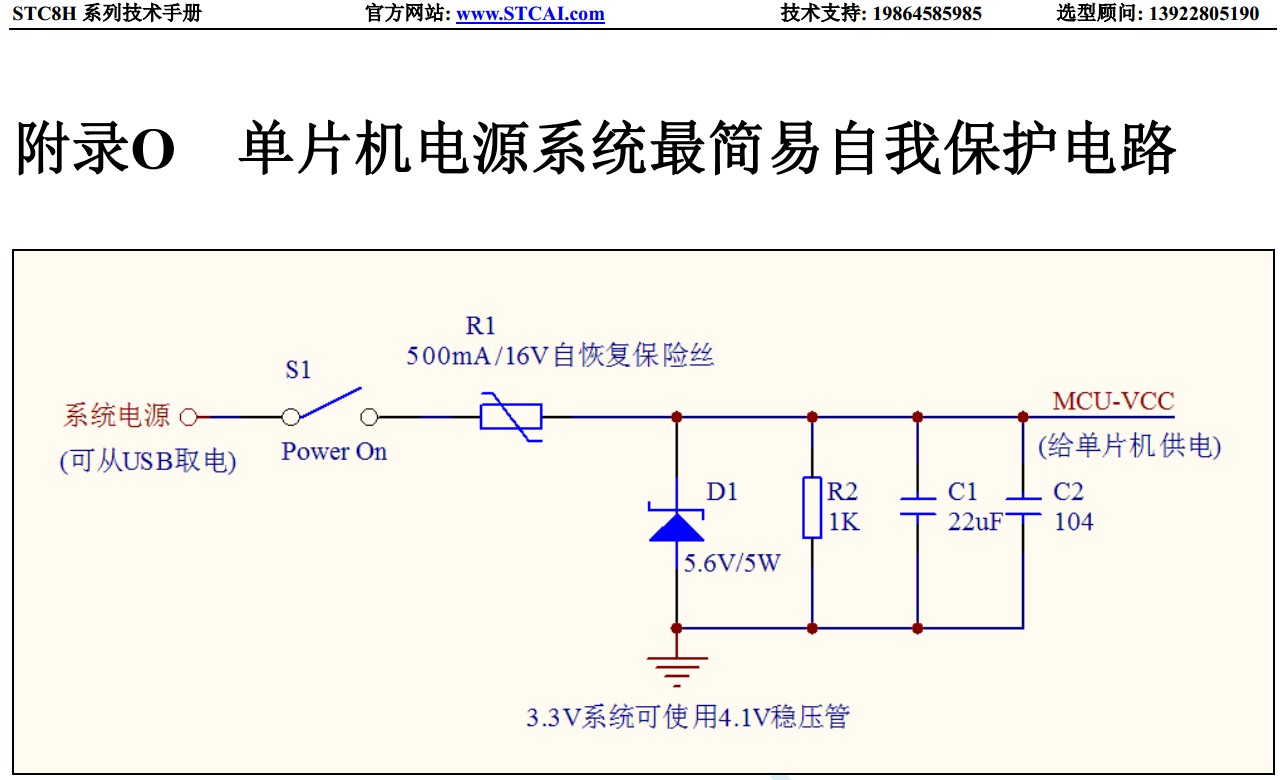

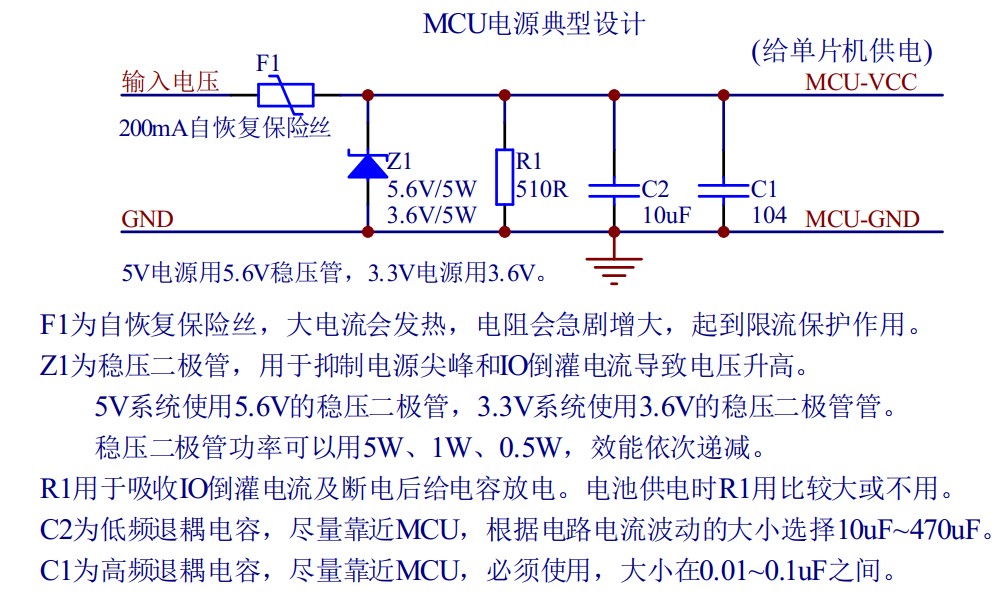

电源部分肯定是外行，没经验，如下，加 【自恢复保险丝】和【稳压管】

https://www.stcaimcu.com/forum.p ... 5025&extra=page%3D1

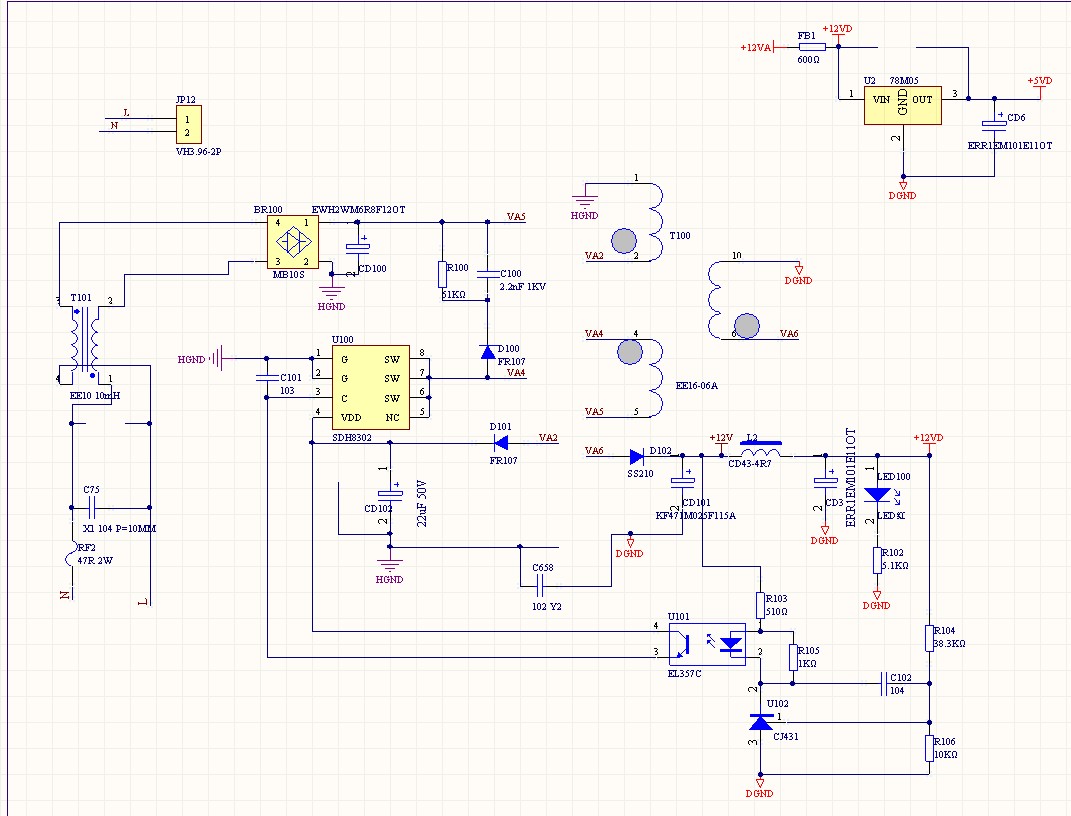

7805前端哪有外行到加 600欧电阻的  ？ 看我们上面的链接

sdiy***

1

sdiy***

神*** 发表于 2023-12-9 10:37
一看就是没经验的
电源部分肯定是外行，没经验，如下，加 【自恢复保险丝】和【稳压管】

1，600磁珠那个是去别的地方没电流，不用管
2，5V电源不加稳压管导致单片机死机RC不震荡吗？

神***

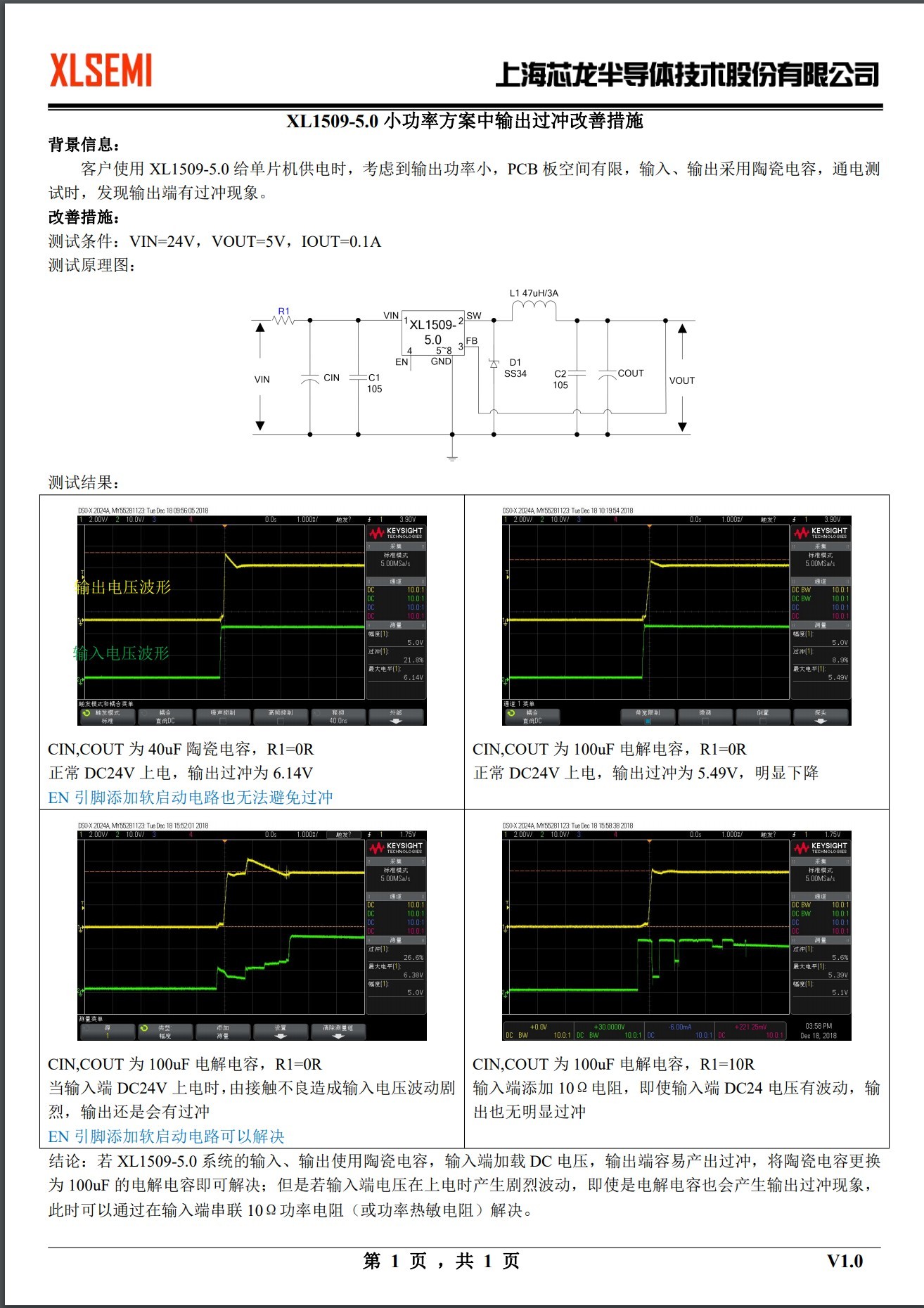

是怀疑你电源有问题，用示波器测试下，
反复上下电 200次，看有没有电源上冲，超过 5.5V
78M05前面不要串任何自己也搞不清的东西

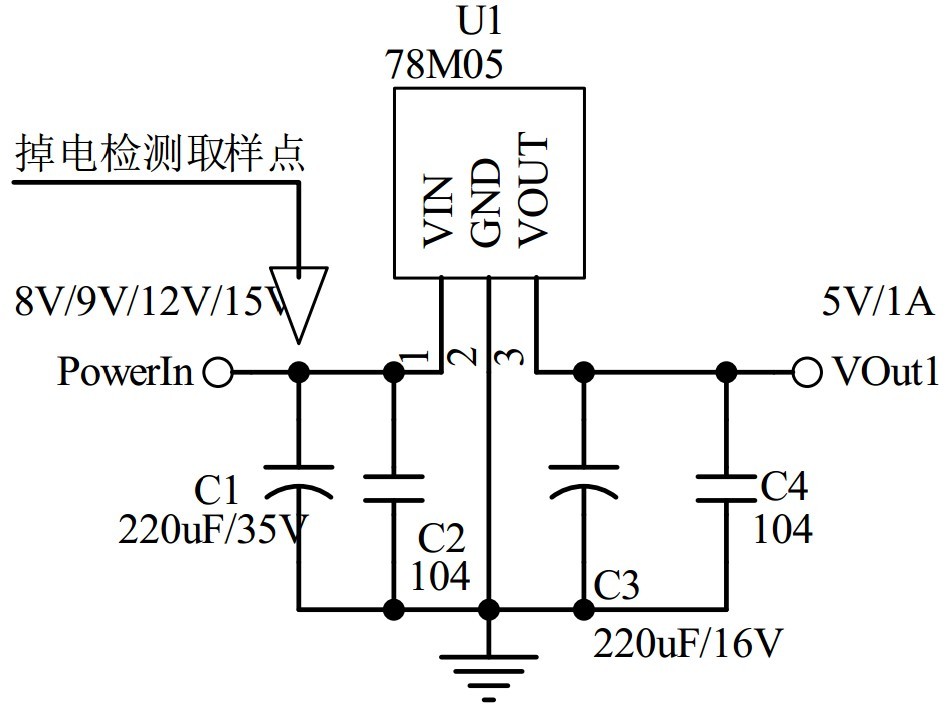

下图是防止前面的电源输入有问题，如电源IC有问题

梁***

看门狗起作用的前提是，MCU里面的电路仍在正常工作。
楼主这猴子那个情况，基本是电源过压（超过6V）冲击，来自电源的EFT（快速脉冲群）或浪涌的尖峰干扰就可以导致，没有防护的IO因为过压（大于VCC+0.5V）倒灌电流也可以导致过压冲击。

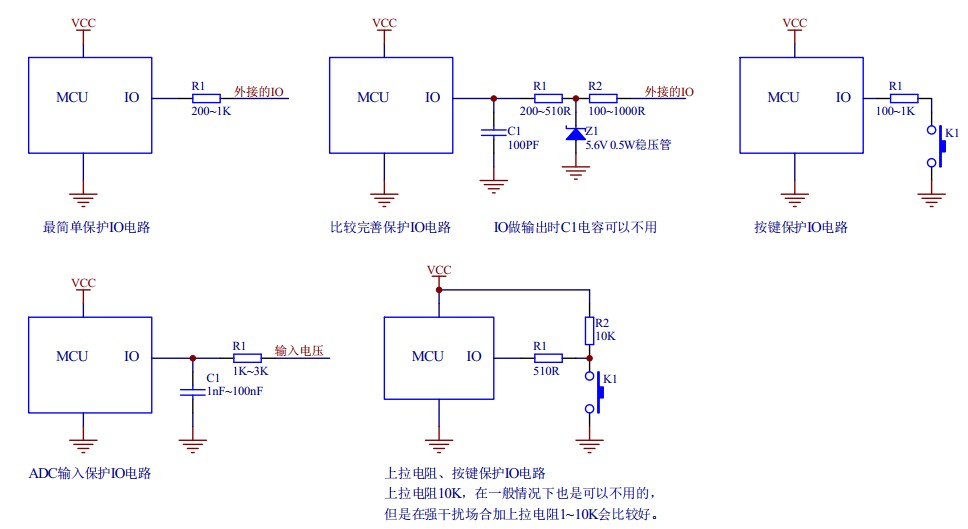

嵌位VCC于GND电压即可避免过压，最简单方便的就是并联稳压管，对于有可能出现过压干扰的IO增加保护电路（比如串联一个合适的电阻）。

sdiy***

梁*** 发表于 2023-12-9 15:07
看门狗起作用的前提是，MCU里面的电路仍在正常工作。
楼主这猴子那个情况，基本是电源过压（超过6V）冲击， ...

先试一下，主要是死机没法复现

神***

如你 电源没问题，不用加稳压管
是怀疑你电源有问题，用示波器测试下，
反复上下电 200次，看有没有电源上冲，超过 5.5V的
78M05前面不要串任何自己也搞不清的东西

sdiy***

神*** 发表于 2023-12-9 19:16
如你 电源没问题，不用加稳压管
是怀疑你电源有问题，用示波器测试下，
反复上下电 200次，看有没有电源上 ...

1，上电目前没问题
2，就是运行时死机了

神***

突然发烫90°C(概率10/10000)
===这一定是供电的电源有问题
===或I/O被给了高压/负压，等

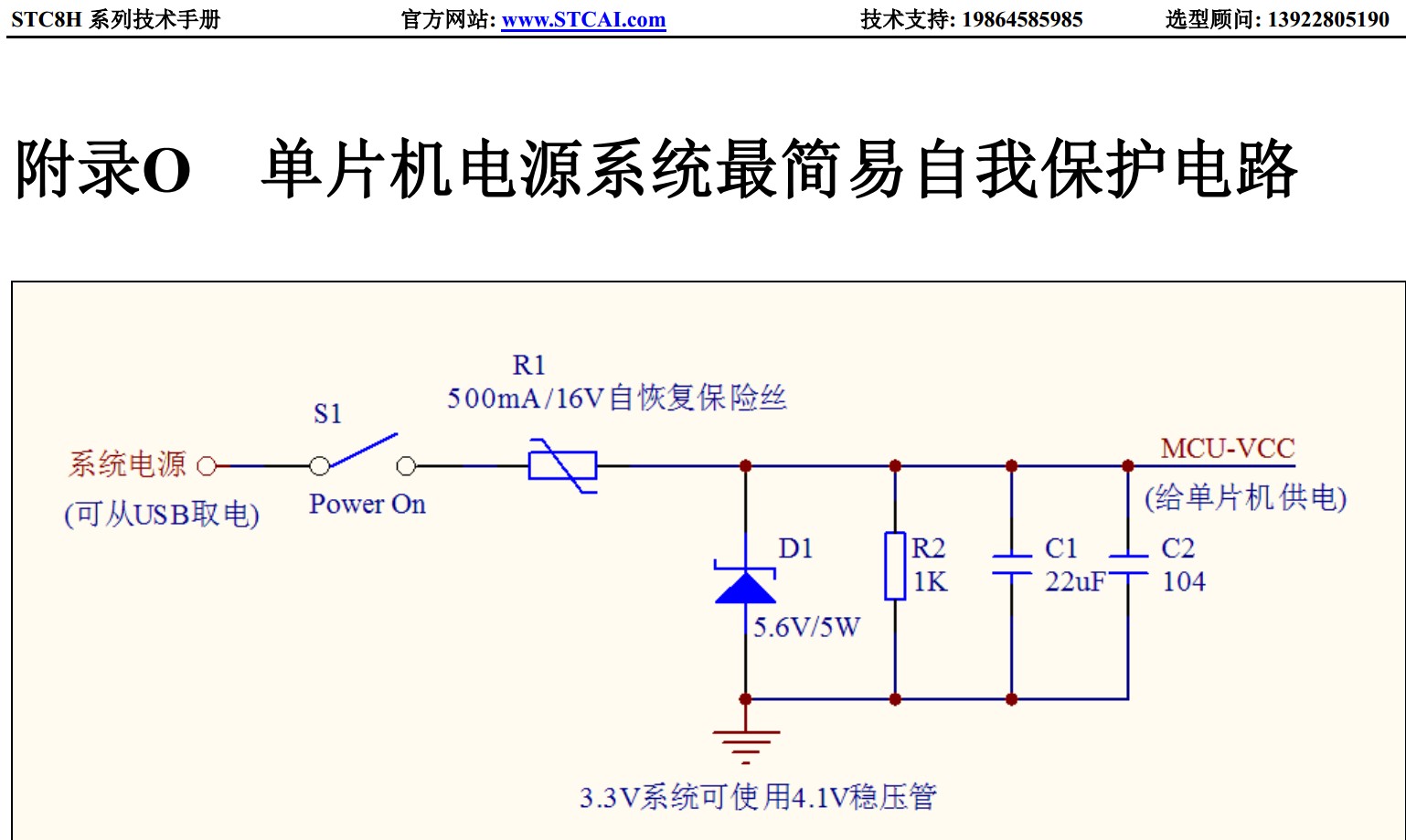

先加如下电路测试下，如解决了发烫，你电源或系统的问题：
