数码管程序

lcl***

reng*** 发表于 2023-11-28 16:53
没有公共端啊？这样的话只能使用pin脚单独控制了，或者使用锁存器来减少单片机端口输出 ...

看见别人用普通的单片机，直接5个IO口驱动，不自动程序是如何实现的。

reng***

lcl*** 发表于 2023-11-29 10:52
看见别人用普通的单片机，直接5个IO口驱动，不自动程序是如何实现的。

IO口复用了？那样的话可能是利用数码管动态扫描的原理，程序的话就得设计的很巧妙了，而且刷新时间要求也挺高的

angm***

使用Charlieplexing查理复用技术使用5个io口控制16个LED的51单片机程序

基于Charlieplexing(查理复用算法)实现5个GPIO控制16个LED灯


5个IO口最多可以控制20个LED，现成的程序不太好找。这有个实例，STC8G1K08A就6个IO口，能用的就只剩3个，无奈才写了3个IO口控制4个LED的程序。由于LED数量太少，就没有费神精炼代码，只把4个LED驱动封装成函数调用。权当抛砖引玉。



void LED1()
{
        P3M0=0x03;//P3.0推、3.1推、3.2高0000 0011
        P3M1=0x04;//P3.0推、3.1推、3.2高0000 0100
        P30=0;P31=1;P32=1;
}

void LED2()
{
        P3M0=0x03;//P3.0推、3.1推、3.2高0000 0011
        P3M1=0x04;//P3.0推、3.1推、3.2高0000 0100
        P30=1;P31=0;P32=1;
}

void LED3()
{
        P3M0=0x06;//P3.0高、3.1推、3.2推0000 0110
        P3M1=0x01;//P3.0高、3.1推、3.2推0000 0001
        P30=1;P31=0;P32=1;
}

void LED4()
{
        P3M0=0x06;//P3.0高、3.1推、3.2推0000 0110
        P3M1=0x01;//P3.0高、3.1推、3.2推0000 0001
        P30=1;P31=1;P32=0;
}

http://112.74.51.126/forum.php?mod=attachment&aid=MjgzMTF8OTgyMmI4ZTd8MTc1NjAxODc1OXwwfA%3D%3D
[http://112.74.51.126/forum.php?mod=attachment&aid=MjgzMTF8OTgyMmI4ZTd8MTc1NjAxODc1OXwwfA%3D%3D]查理复用IO驱动数码管.docx[/attach]

lcl***

angm*** 发表于 2023-11-29 21:26
使用Charlieplexing查理复用技术使用5个io口控制16个LED的51单片机程序

基于Charlieplexing(查理复用算法 ...

谢谢你的代码！

lcl***

angm*** 发表于 2023-11-29 21:26
使用Charlieplexing查理复用技术使用5个io口控制16个LED的51单片机程序

基于Charlieplexing(查理复用算法 ...

按照你的方法，用STC15W61S4点亮数码管188.

stb***

4位数码管最少可以用多少个IO口驱动呢？

angm***

stb*** 发表于 2023-12-3 10:11
4位数码管最少可以用多少个IO口驱动呢？

基于Charlieplexing(查理复用算法)实现 7个IO口可以驱动42LED

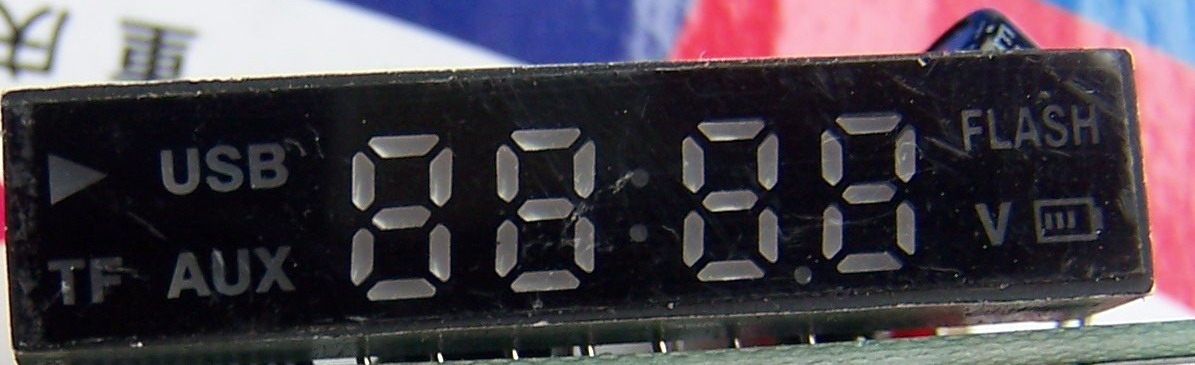

这个小数码管很有意思，只有7个pin脚

lcl***

angm*** 发表于 2023-12-3 16:09
基于Charlieplexing(查理复用算法)实现 7个IO口可以驱动42LED

把你写的程序发出来学习一下。

stb***

angm*** 发表于 2023-12-3 16:09
基于Charlieplexing(查理复用算法)实现 7个IO口可以驱动42LED

这个牛啊，这么小的Io口可以驱动这个数码管
