求助，键盘矩阵电路的配置

liuyan***

用IO口搭建一个键盘矩阵，是否需要连接上拉电阻？如果不连接上拉电阻，在没有按键的情况下，
所有的行线引脚和列线引脚都处于悬空状态，是否容易受到干扰，会影响电路的稳定？
另外，用作行线和列线的引脚配置为哪种工作模式，例如：弱上拉，还是推挽输出？

gentl***

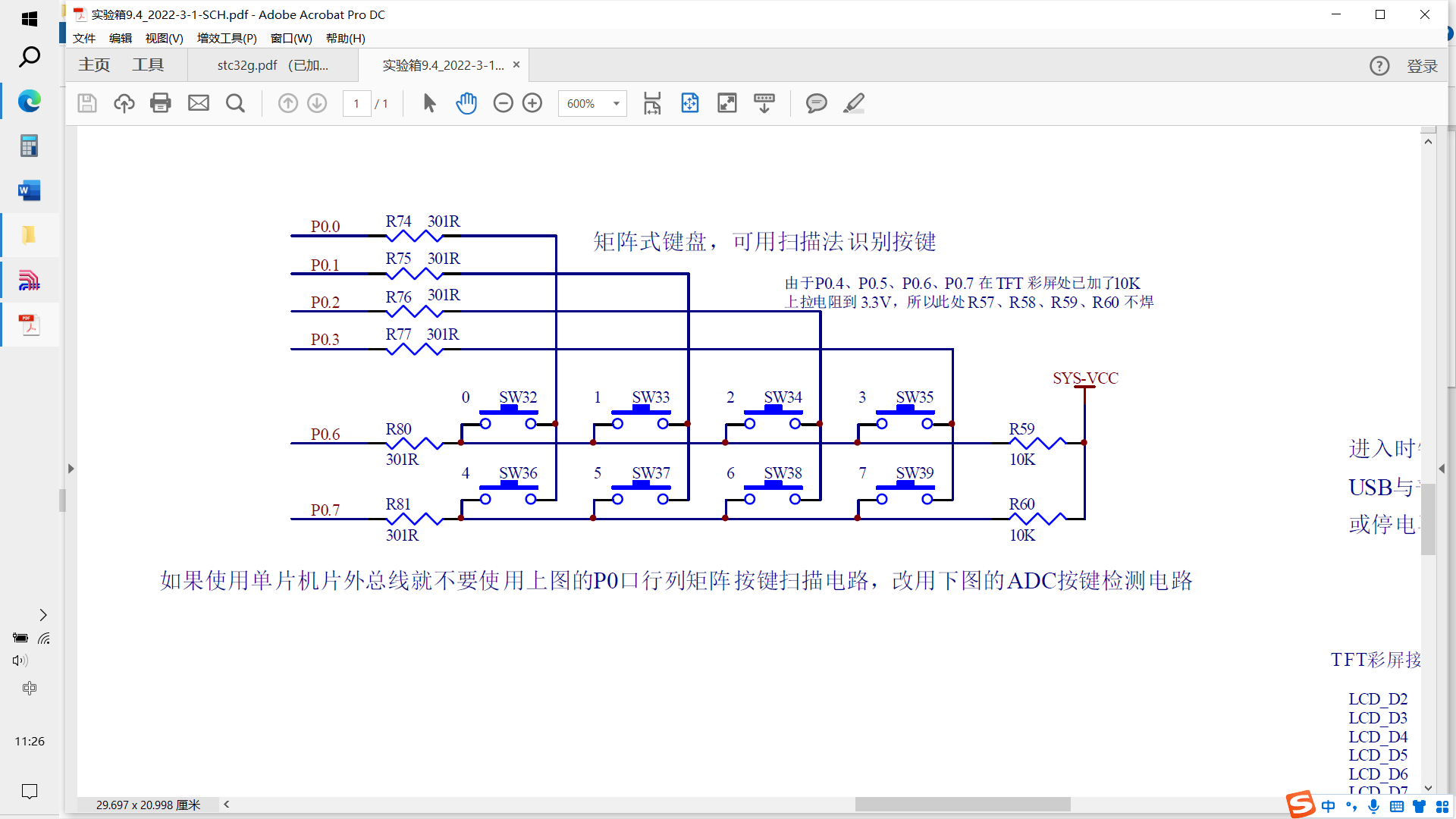

去抄试验箱的电路

liuyan***

谢谢指点

jker***

其实你自己都已经知道答案了.

reng***

首先，用IO口搭建矩阵键盘电路，从保护IO来说，外置一个弱上拉是比较合适的，

因为IO除了高阻输入模式外，其他的模式的内部下拉能力是比较强的，也就是灌电流能力比较强，具体结构图可以参考手册IO口的结构图。

配置成哪种模式，最好是准双向口，因为这种模式提供内部一个弱上拉。
