有关DRV8313比较器的使用

QQ6243***

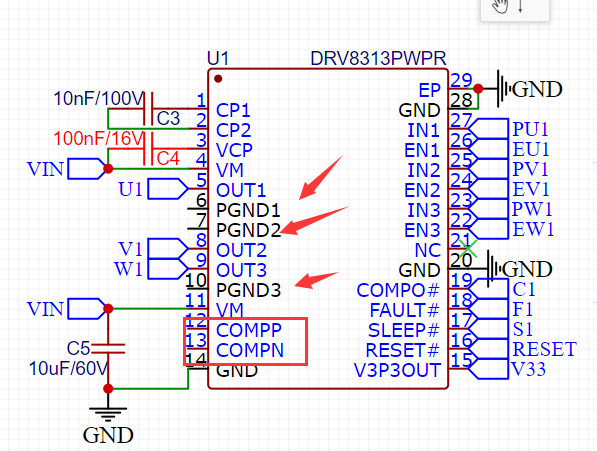

过零检测用这个比较器似乎有点困难，来个大神能巧妙的设计吗

梁***

只有一个比较器，过0检测要3个，所以要么外挂一片模拟开关选择，要么外挂一片LM339四比较器。

QQ6243***

梁*** 发表于 2023-11-19 23:55
只有一个比较器，过0检测要3个，所以要么外挂一片模拟开关选择，要么外挂一片LM339四比较器。 ...

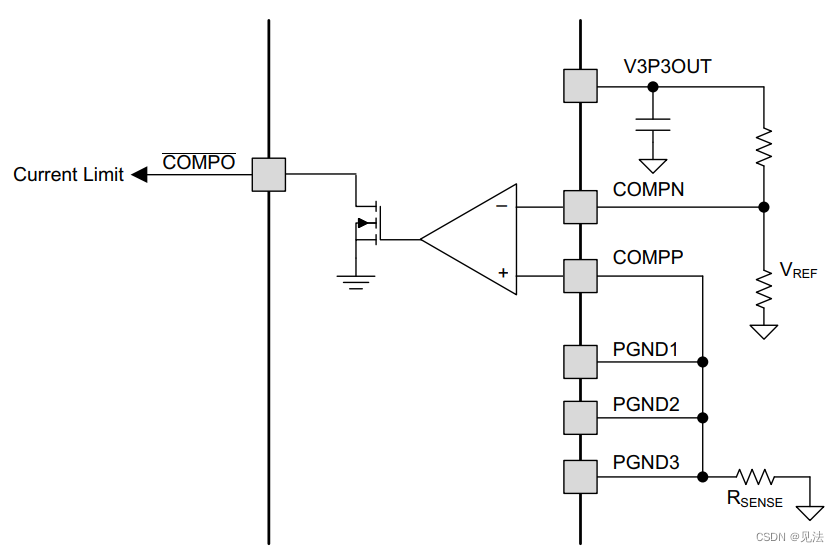

手册上是这样使用的，你说他内部会有选通开关吗

梁***

QQ6243*** 发表于 2023-11-20 09:14
手册上是这样使用的，你说他内部会有选通开关吗

他内部会有选通开关吗？
我不会猜谜，看手册吧。

QQ6243***

梁*** 发表于 2023-11-20 09:50
他内部会有选通开关吗？
我不会猜谜，看手册吧。

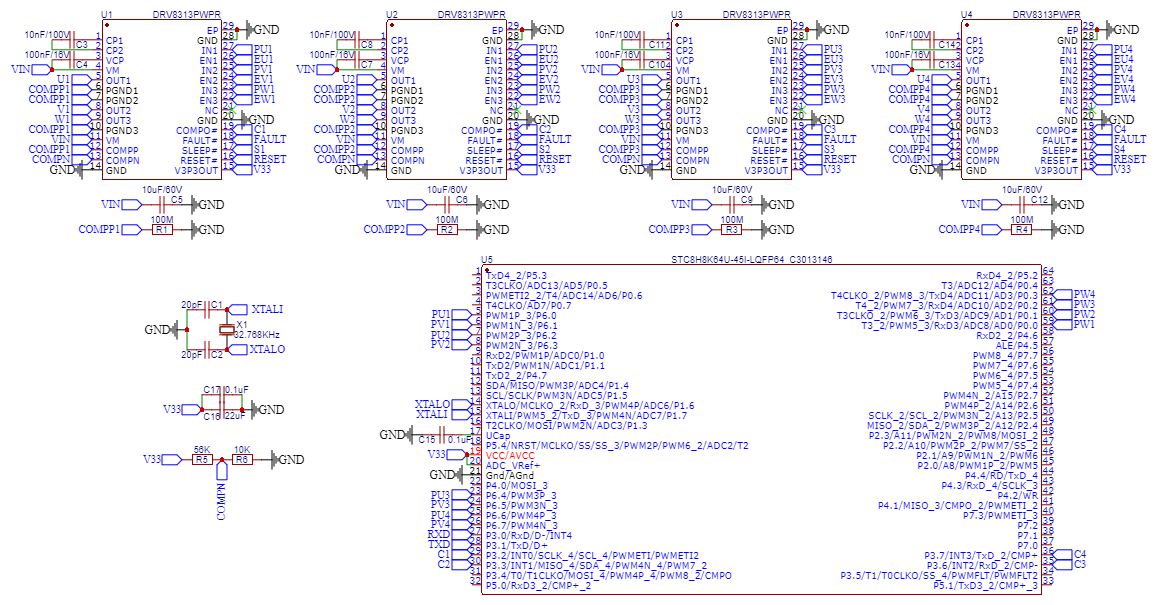

我设计的，不知道能不能用。
DRV8313这芯片真的很好用，大佬有空出一期使用DRV8313驱动无刷电机的详细教程吗？
用这芯片比你用mos管搭出来的更便宜，稳定性也高

梁***

QQ6243*** 发表于 2023-11-20 10:38
我设计的，不知道能不能用。
DRV8313这芯片真的很好用，大佬有空出一期使用DRV8313驱动无刷电机的详细 ...

你要什么样的驱动方法？三相电机驱动是需要算法的。
DRV8313是简单方便，可惜电流比较小，只有2.5A，只能驱动小功率的电机，而用mos管搭出来的也不贵，但电流可以按需选择MOSFET，10~100A随便。
