关于ADC参考电压的问题

98057***

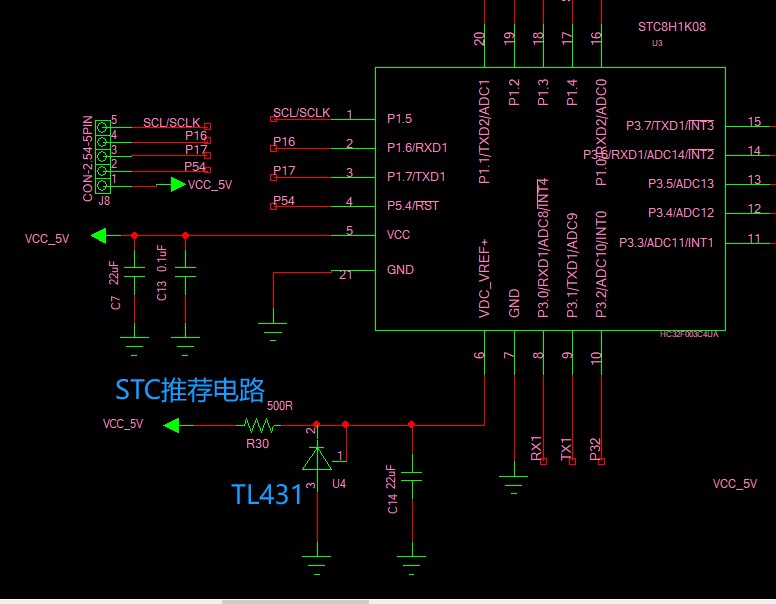

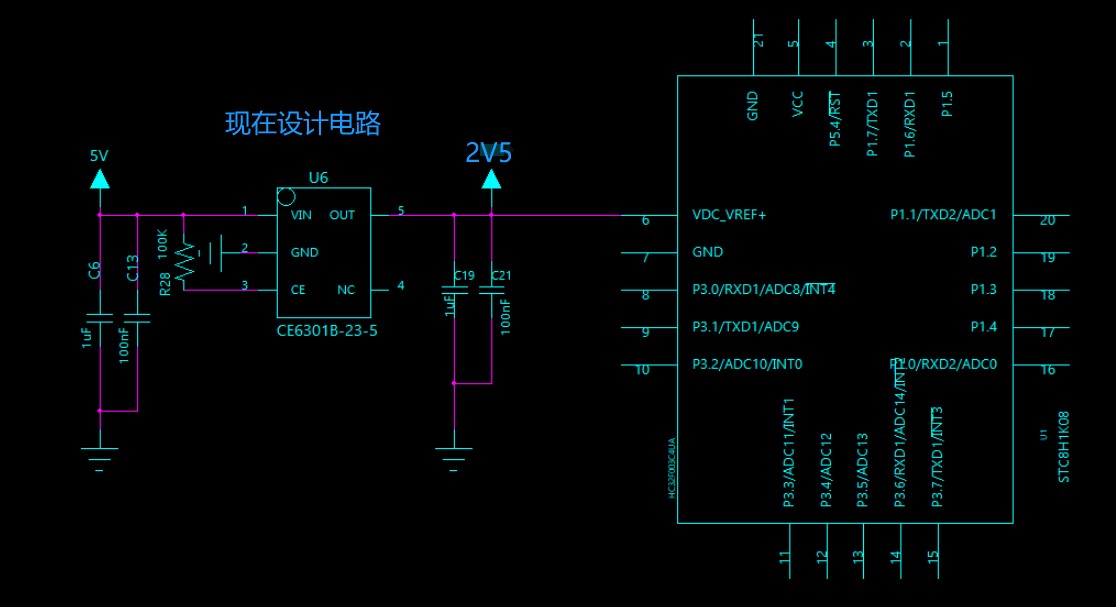

看STC官方资料推荐使用TL431做基准，我现在设计想使用LDO输出给ADC做基准，请教一下大家这两个设计方案有什么优缺点，谢谢！

神***

LDO的抖动那是 +-3%，还有制造误差 +-2% ？
===+-5%， 那ADC咋整 ？


还是老老实实的看我师傅给大家出的标准参考线路图

神***

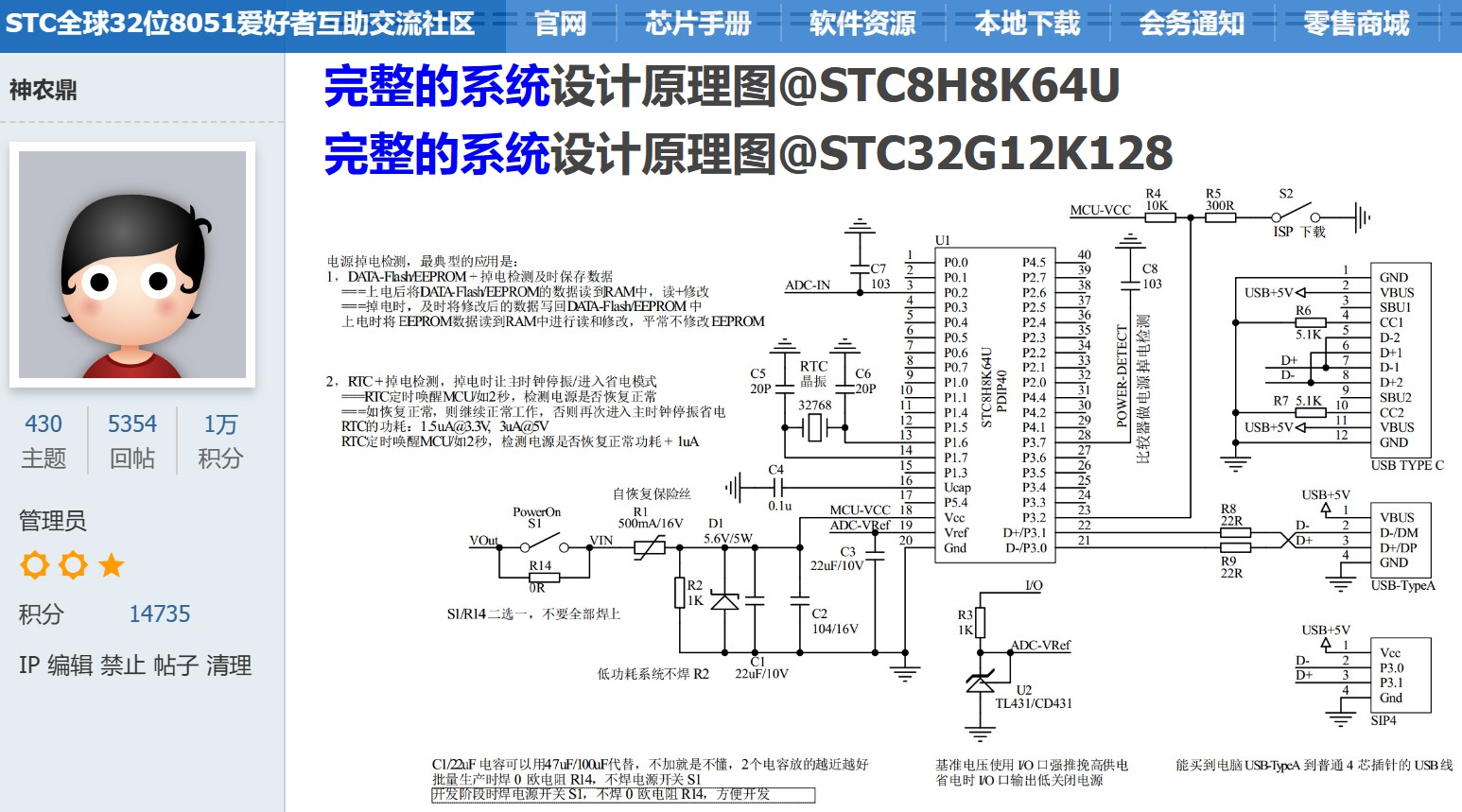

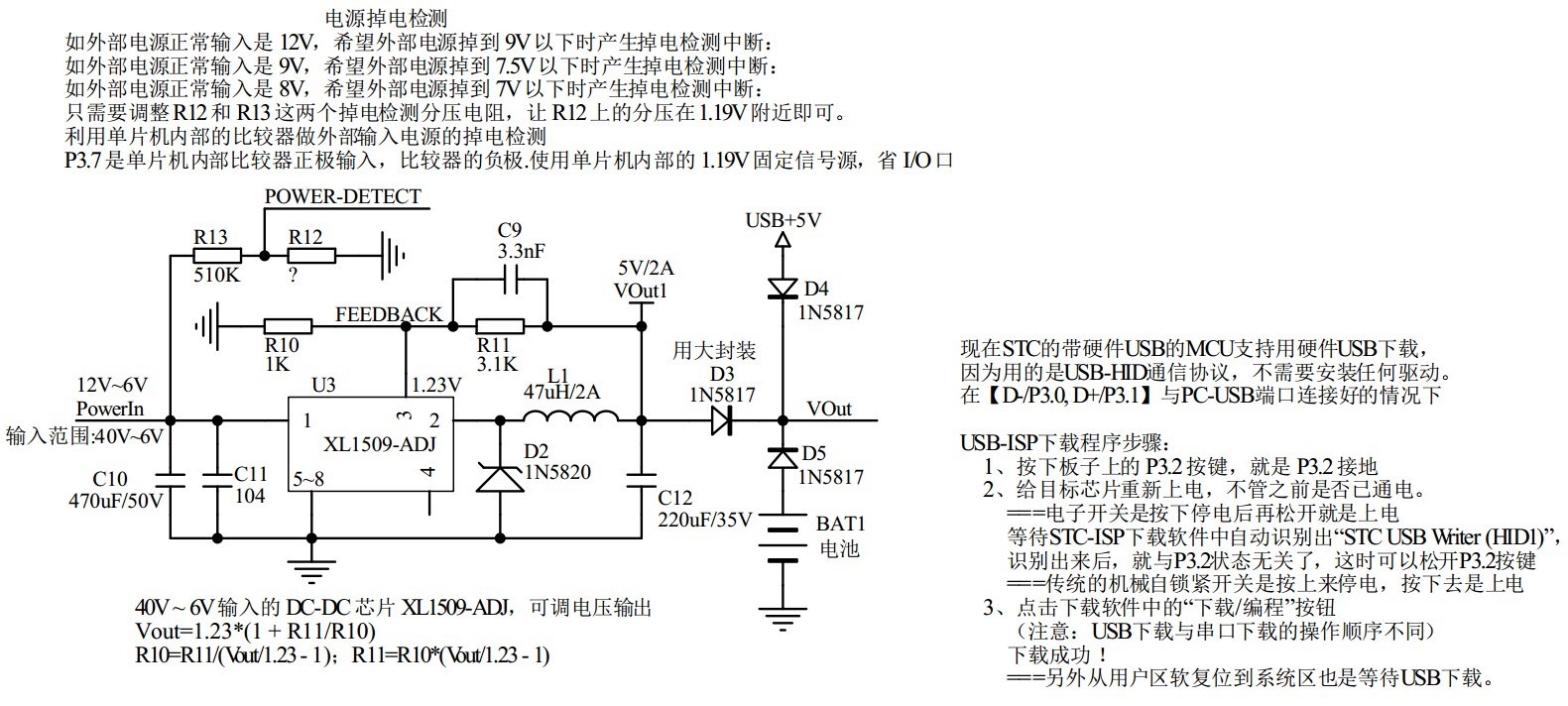

完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

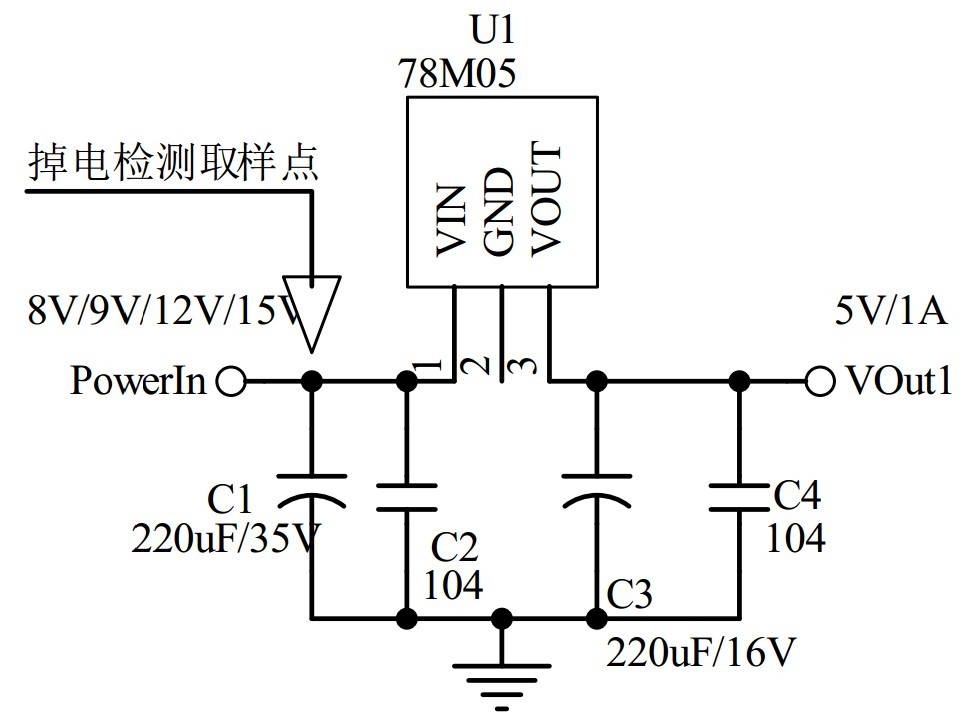

或者用下面的 简单电源IC 78M05

98057***

神*** 发表于 2023-11-16 19:23
LDO的抖动那是 +-3%，还有制造误差 +-2% ？
===+-5%， 那ADC咋整 ？

师傅，还想请教一下，ADC的参考电压如果有抖动和制造误差为什么会影响ADC，有没有原理依据，谢谢！

jker***

mark一下

王***

98057*** 发表于 2023-11-17 09:51
师傅，还想请教一下，ADC的参考电压如果有抖动和制造误差为什么会影响ADC，有没有原理依据，谢谢！ ...

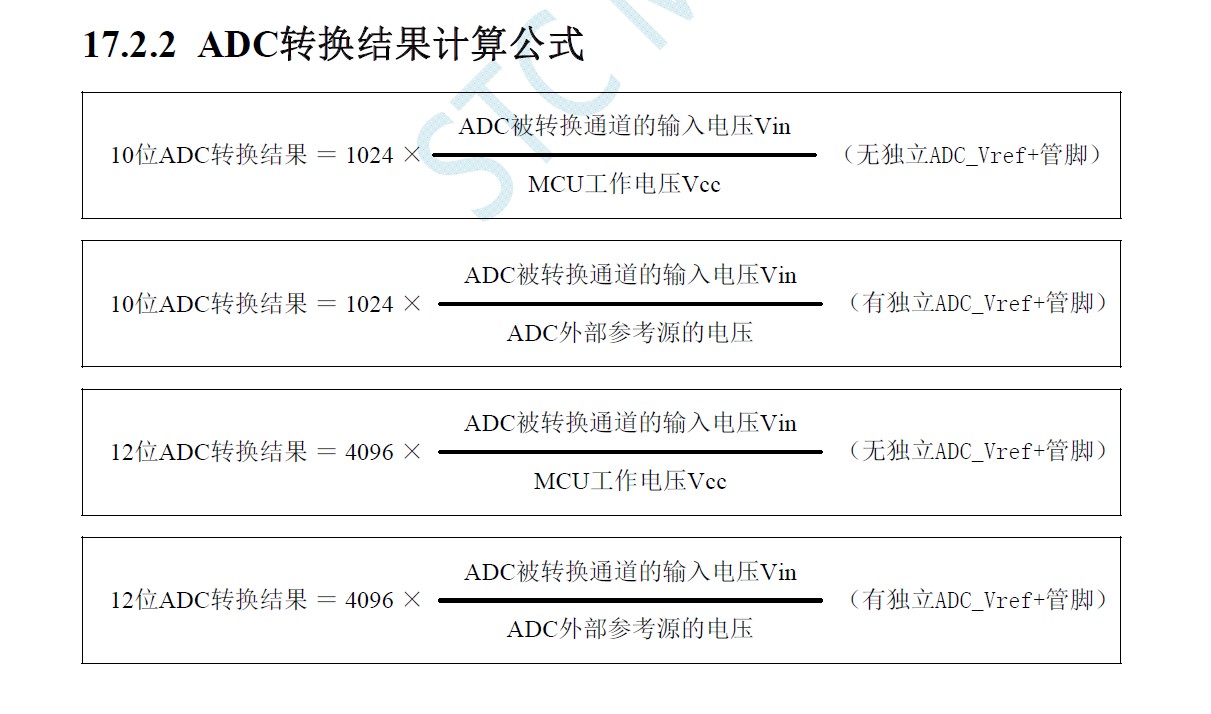

因为ADC在测量的时候就是从0到参考电压比较一遍得出输出的adc值。
举一个极限一点的例子，同样是测量非常准确的2.5V电压，5V基准12位ADC读出的数值就是2048，即一半的值。但是如果基准就是2.5V，那么就会输出4096了，你可以理解为为一个量程的作用。
所以说如果基准电压抖起来了，输出值肯定也是跟着抖

梁***

98057*** 发表于 2023-11-17 09:51
师傅，还想请教一下，ADC的参考电压如果有抖动和制造误差为什么会影响ADC，有没有原理依据，谢谢！ ...

比如你用一条尺子去测量物体长度，如果这个尺子会不断的变形（抖动）或本身误差很大（制造误差），那么为什么会影响你测量长度的准确性？想明白这个问题，则ADC如是。

98057***

王*** 发表于 2023-11-18 10:22
因为ADC在测量的时候就是从0到参考电压比较一遍得出输出的adc值。
举一个极限一点的例子，同样是测量非常 ...

懂了，ADC其实就是输入电压和参考电压不断做比较，输出结果以0和1的形式输出，如果参考电压在跳动，那么输出也是在跳动的。

98057***

梁*** 发表于 2023-11-19 23:57
比如你用一条尺子去测量物体长度，如果这个尺子会不断的变形（抖动）或本身误差很大（制造误差），那么为 ...

理论分析计算如上

梁***

98057*** 发表于 2023-11-20 18:45
懂了，ADC其实就是输入电压和参考电压不断做比较，输出结果以0和1的形式输出，如果参考电压在跳动，那么 ...

是的，就是这个道理。
