【已解决】急急急！！！内部1.19V参考信号源值在哪？

泰勒*** · 发表于 2023-11-11 14:34:45

本帖最后由泰勒soc 于 2023-11-14 10:45 编辑

急急急！！！内部1.19V参考信号源值在哪？

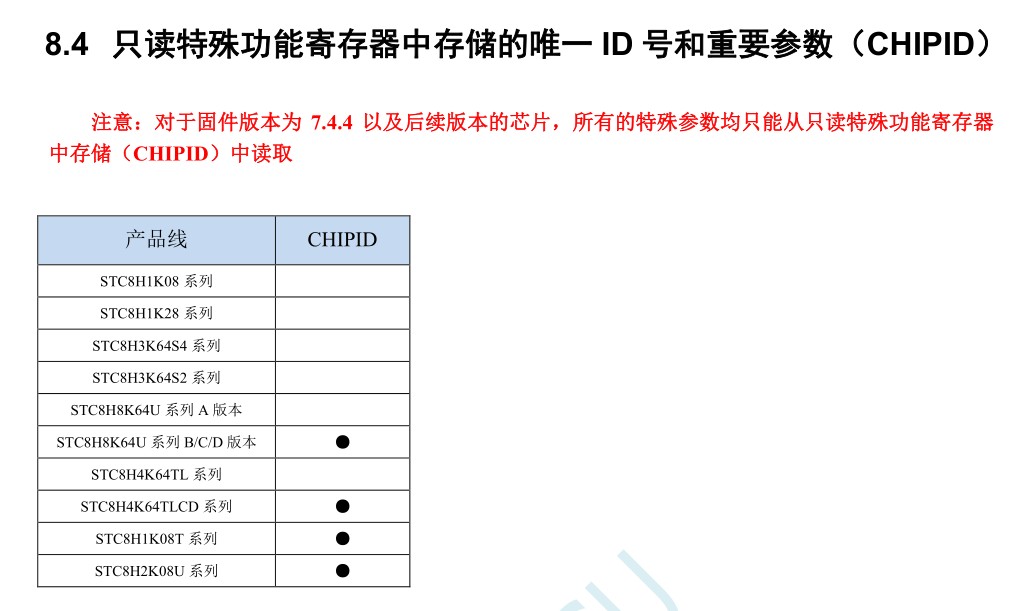

目前我使用的芯片是8H1K08-TSSOP20，没有这个只读特殊功能寄存器。

有相对应的程序吗？

泰勒*** · 发表于 2023-11-11 14:39:09

本帖最后由泰勒soc 于 2023-11-11 14:40 编辑

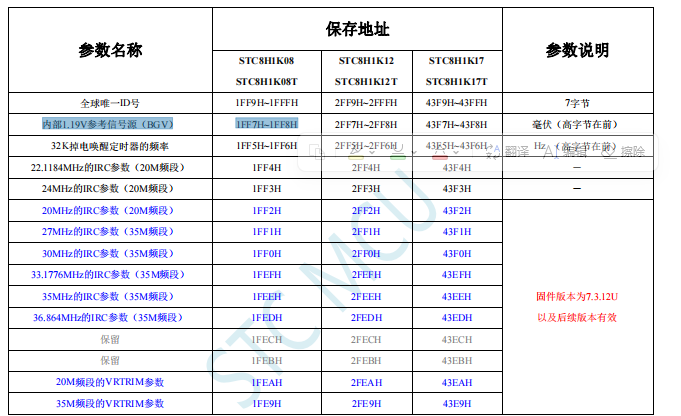

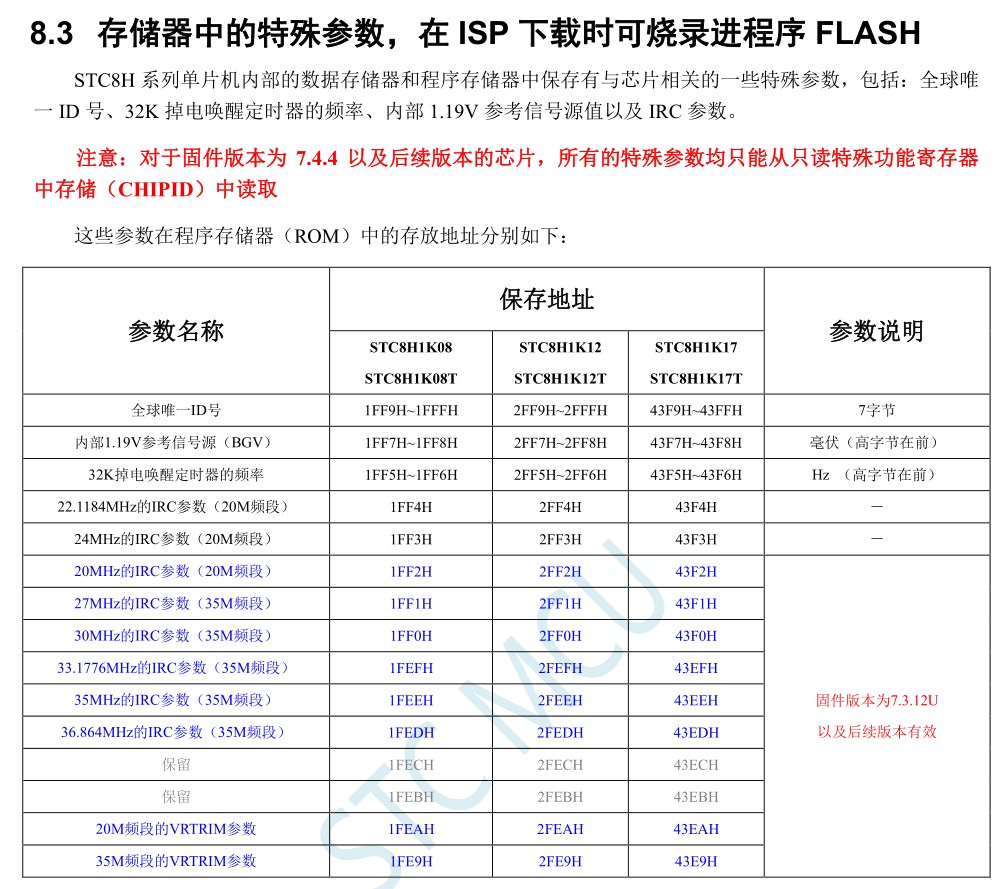

8H1K08是在这里找吗？F7~F8？

怎么读取ROM中的数据？

gentl*** · 发表于 2023-11-11 15:23:37

这个应该读ADC 的15通道就行吧

没用过，不知道。你试试

神*** · 发表于 2023-11-11 16:15:12

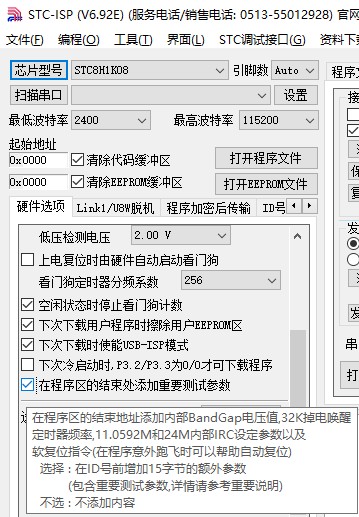

如下最后一个设置

泰勒*** · 发表于 2023-11-11 16:27:54

可不可以不读ROM，直接用常量1190mV代替BGV，毕竟误差只有1%，误差不大

泰勒*** · 发表于 2023-11-11 16:28:30

神*** 发表于 2023-11-11 16:15
如下最后一个设置

直接用常量1190可以吗

神*** · 发表于 2023-11-11 16:40:50

可以

yan*** · 发表于 2023-11-11 16:51:06

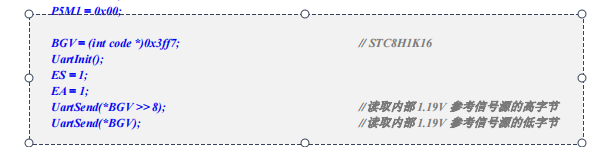

可以参考从ROM存储器读取BGV值的例程

梁*** · 发表于 2023-11-11 21:33:16

泰勒*** 发表于 2023-11-11 16:27
可不可以不读ROM，直接用常量1190mV代替BGV，毕竟误差只有1%，误差不大

可以的，实际大部分都在1.18~1.19V之间。

泰勒*** · 发表于 2023-11-11 23:13:54

yan*** 发表于 2023-11-11 16:51
可以参考从ROM存储器读取BGV值的例程

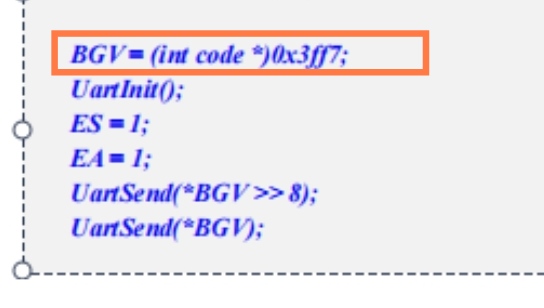

这是用指针访问rom区的代码吗？
