文件系统 | znFAT | STC32位8051运行

社区***

看来能用上zn_FAT 文件系统了。

STC***

太厉害了

tzz1***

yan*** 发表于 2023-12-9 15:45
我做了个试验，修改MSC配置，电脑能识别U盘，但是不能格式化为512扇区，所有无论哪个配置在电脑上都不能格 ...

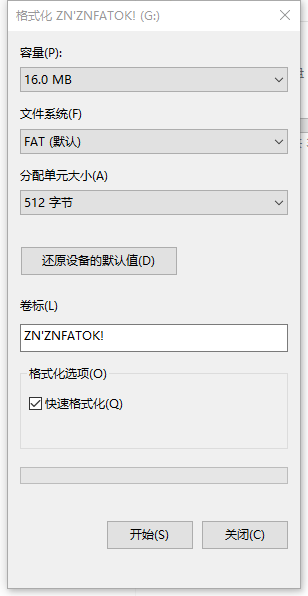

我电脑上有512的选项

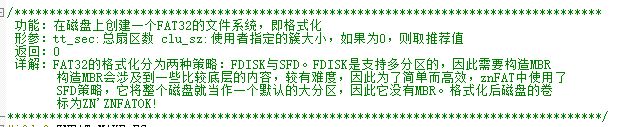

不过PC上的格式化zn_FAT确实不能识别, 可能和这个原因有关:



不过没有关系, zn_FAT的格式化, PC是可以识别的, 所以只要用zn_FAT格式化, 就所有问题都解决了.
你那边还有一些其它的问题 , 应该都是你自己的问题, 我刚才在测试, zn_FAT 和 PC 互通没有问题的

tzz1***

zn_FAT 与 电脑 交换文件演示
本文采用STC32G实验箱测试, 将实验箱上的W25X40 替换为 W25Q128

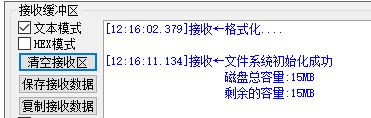

1.把用zn_FAT固件烧入MCU, 用zn_FAT格式化FLASH,运行结果如下:

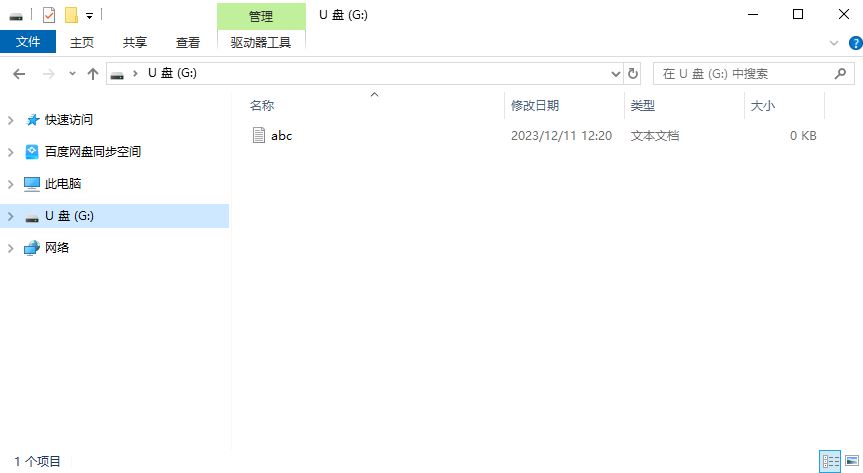

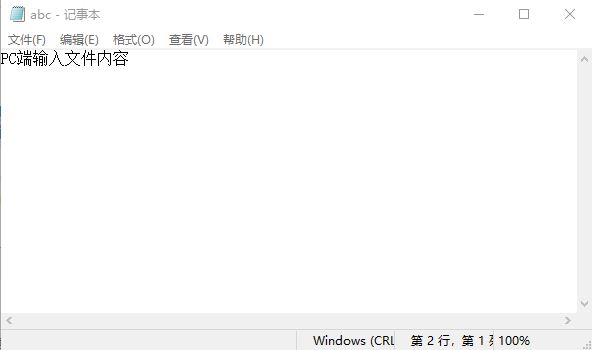

2.把MSC固件烧入MUC, 此时可以看到一个16M的U盘, 在U盘内创建一个文件名为"abc.txt"的文件, 输入内容为:"PC端输入文件内容"

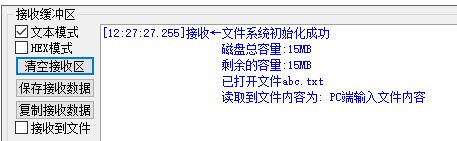

3.再次把用zn_FAT固件烧入MCU, 运行结果如下:



注意事项, zn_FAT为了节省RAM使用, 扇区固定为512, 影响到以下几个方面:
1. W25QXX的扇区是4096, 所以, 如果你的W25QXX驱动代码是不支持512访问的, 得调整底层驱动代码
2.因为W25QXX的扇区是4096, 有时候为了节省RAM,不会全部使用完4096个字节, 而是只使用一部分, 比如只使用前256字节, 这种代码用于文件系统是不行的.
3.MCS和zn_FAT都是由底层代码直接给出扇区大小, 盘总大小, 这些参数.  两个例程参数设置要一至. 即扇区大小都设置为512.  16M的FLASH, MSC做如下设置:
        dwMemorySize = 1024ul*1024ul*16;
        wSectorSize = 512u;
        dwSectorNumber = dwMemorySize / wSectorSize;
扇区调整过以后, 底层读写也需要做相应的调整
4. zn_FAT最小支持的盘SIZE为8M, 也就是说, 小于8M的FLASH格式化不会成功.
5. 用PC格式化的盘,  zn_FAT不一定能识别, 原因是 zn_FAT 支持有限的格式, 所以在使用时, 得用 zn_FAT格式化,  zn_FAT格式化的盘, PC能够识别

以下是两个例程代码:
MSC.rar (338.61 KB, 下载次数: 169)

2023-12-11 12:44 上传

点击文件名下载附件

znFAT.rar (517.89 KB, 下载次数: 145)

2023-12-11 12:44 上传

点击文件名下载附件

其它杂谈: 如果把 MSC 和 zn_FAT 做到一个固件上, 就可以实现 MUC和PC无驱动通信,  在电脑上改变文件的内容, MCU读到到文件内容变化, 做相应的处理, 实际上就是通过文件来传递数据.
举两个简单的应用:
1.温度传感器每小时把采样到的温度值写入文件, PC端直接就可以看到, 因为此时MCU固件内同时有MSC和zn_FAT,  电脑省去做桌面驱动.
2.另一个简单的应用是, 我们在电脑端往U盘内写入一个BIN文件, MUC就可以跟据这个文件更新自己的固件或EEPROM.
实现电脑和MCU之间共享数据, PC端不需要做桌面驱动, 有无限可能

yan***

tzz1*** 发表于 2023-12-11 12:57
zn_FAT 与 电脑 交换文件演示

其它的疑问已调试通过，25Q64的驱动还有点问题，我这里用znfat格式化后,电脑显示的盘符不对，同时文件也没有写进去，我再检查下25Q64的驱动，谢谢老师

wppp***

这个不错，感谢楼主的分享，这个用来做文件读写很有用。以前用STC12C5A60S2读写过TF卡。再来试试这个。

Snapd***

这个和FatFs有啥区别。

神***

_NC***

对对，我也发现了就是电脑格式化完znfat不能识别

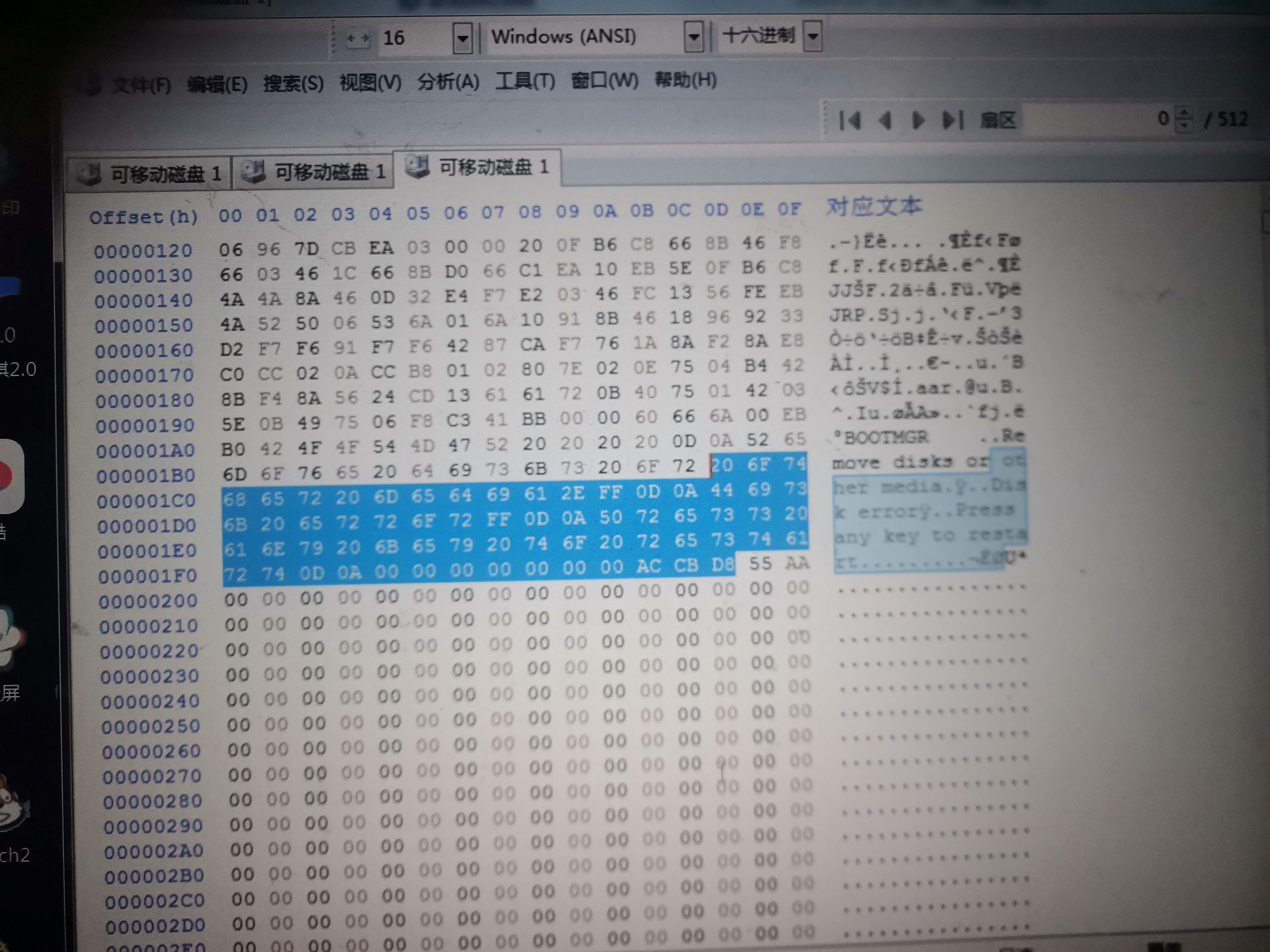

就先说flash吧，我的是8M跑MSC，用电脑格式化完拿十六进制查看器打开，对照znfat书里的方法找到MBR区的64字节分区表发现确实存在问题。就是本来应该是znfat ok的地方电脑给弄了个error,,，
这个确实不影响MSC优盘的使用，但是对于读取了话确实是一个问题，znfat的MBR解析应该就寄了

咫尺***

留着后面用
