今天 关于ADC，遇到一个奇怪的问题【已解决】

newl***

这个程序是别人以前写的，用ADC来区分1.54V以上和1.48V一下的直流电压信号，精度要求不高，只用了ADC结果寄存器的高八位。我现在做维护，做些修修改改的工作，在STC8H3K32S2上跑，程序如下：

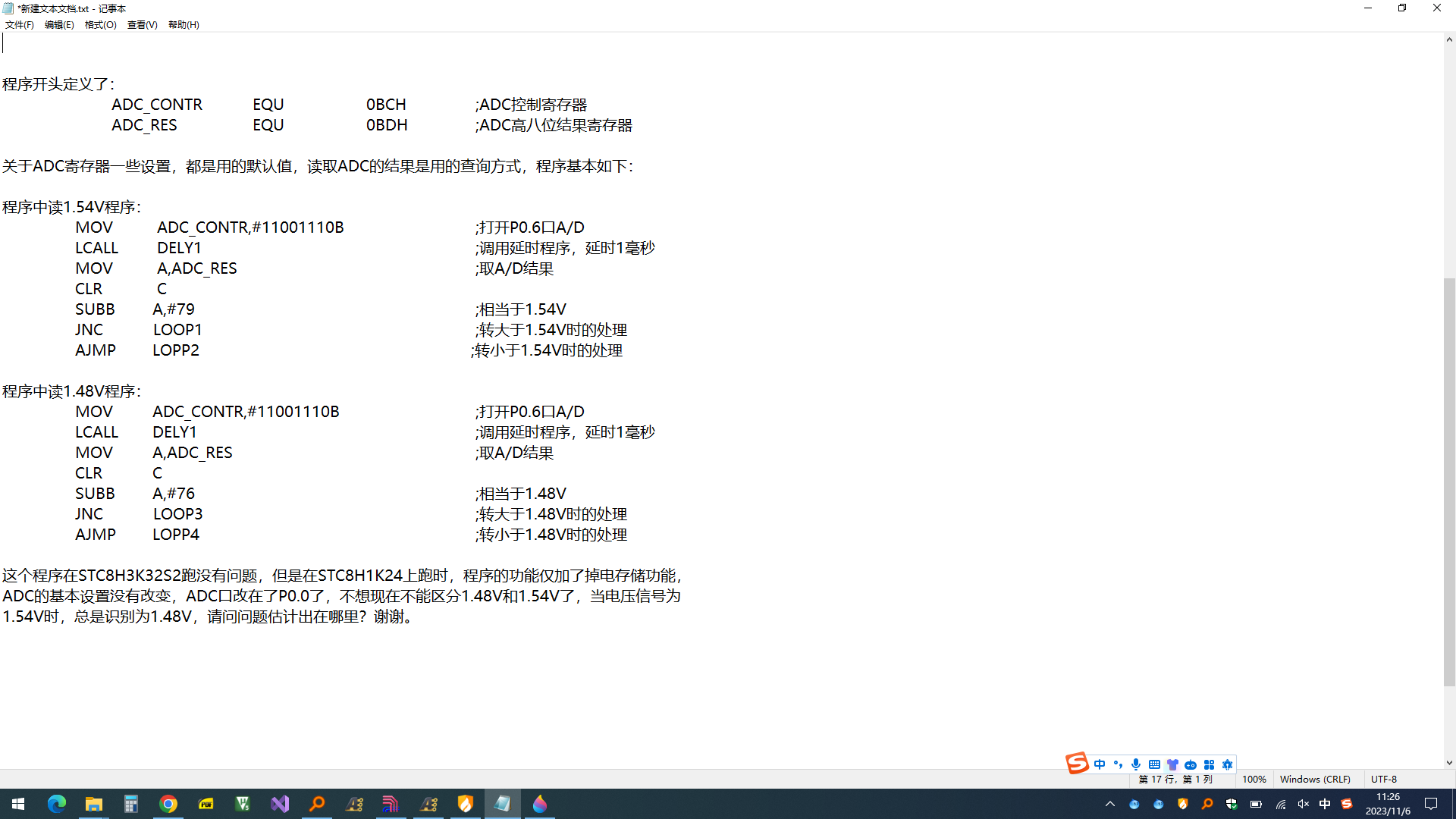

神***

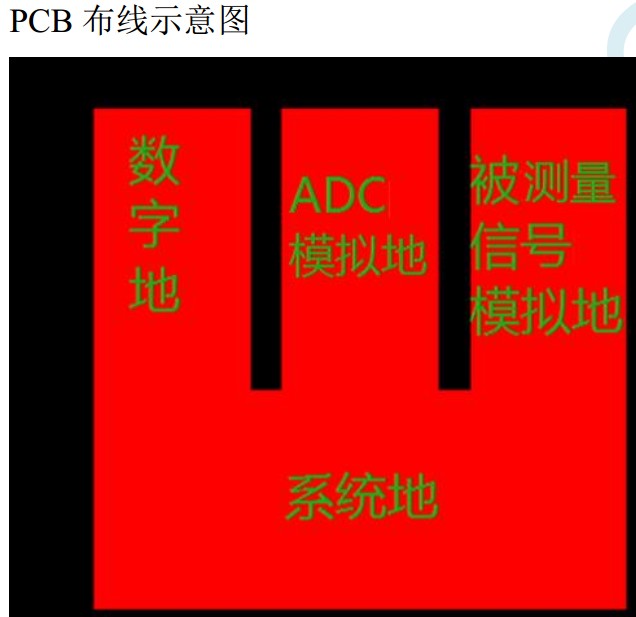

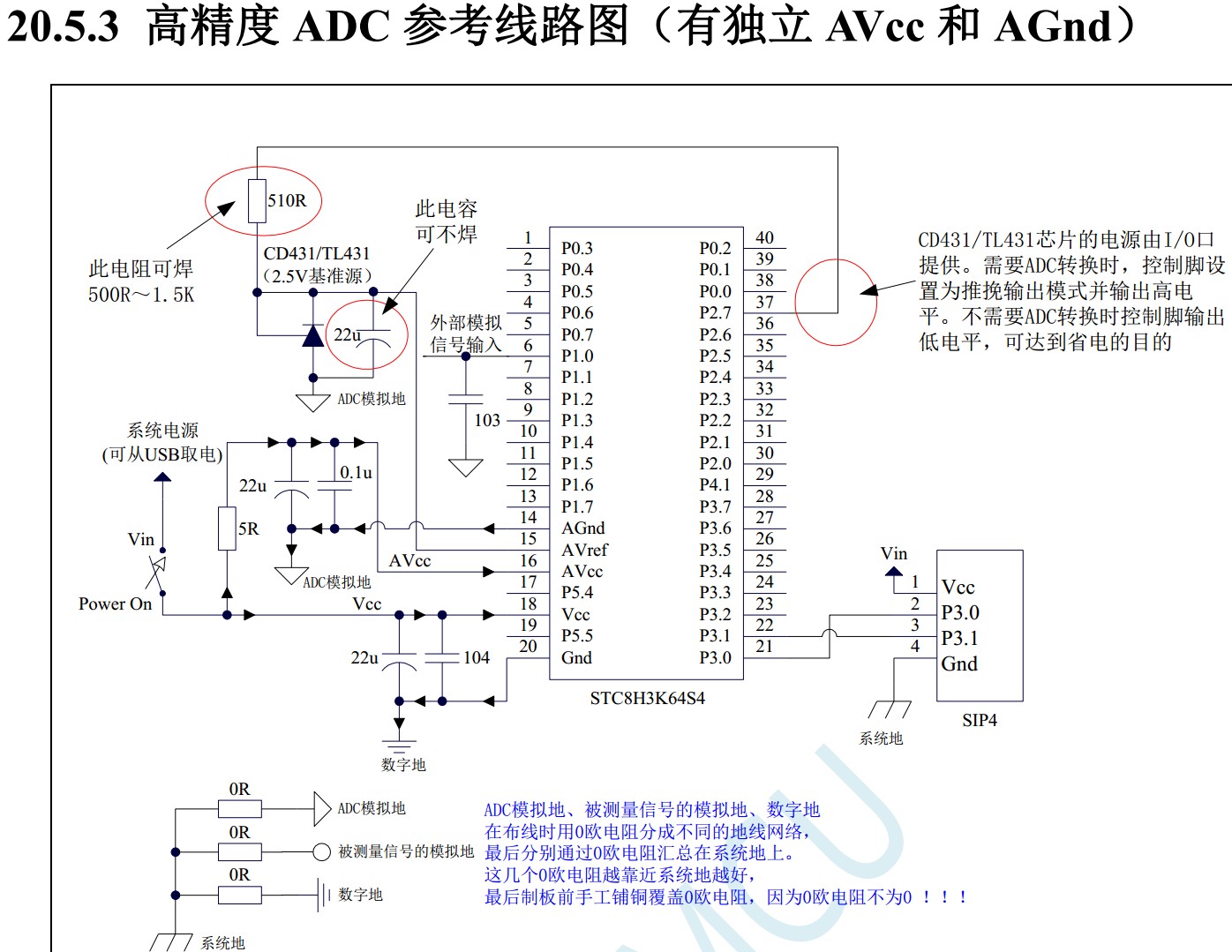

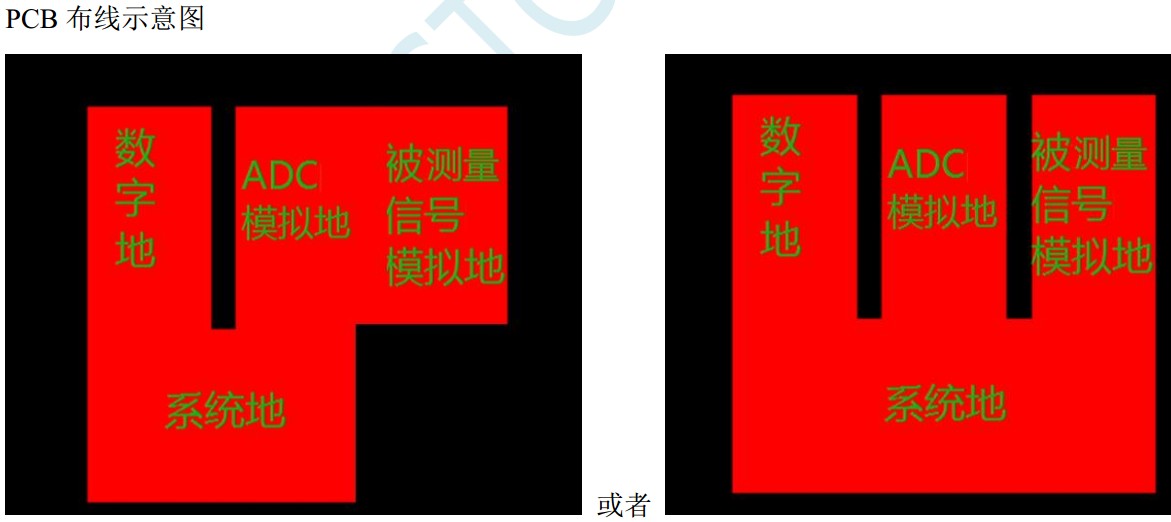

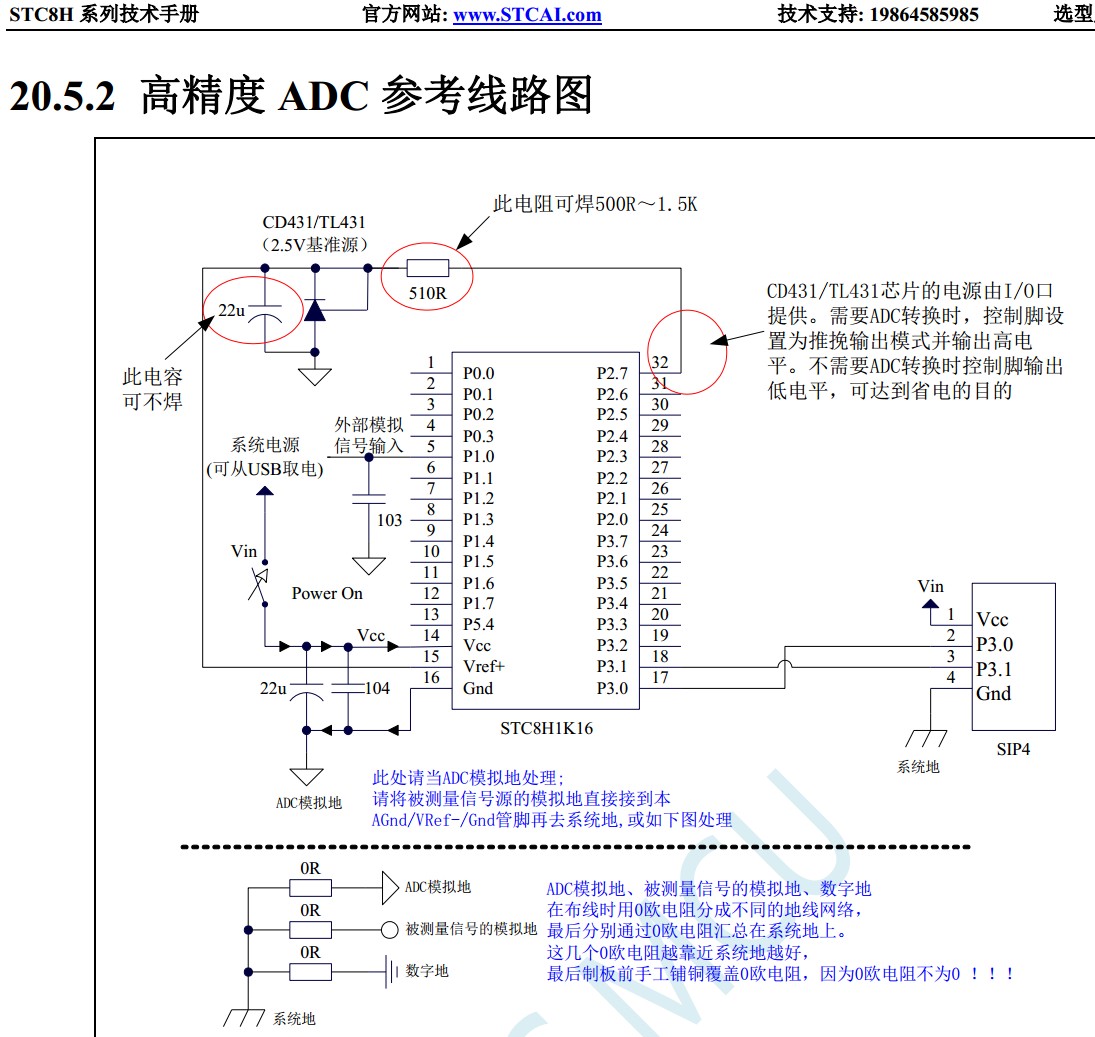

先单独用 STC 的测试程序测试，按如下线路图测试

gentl***

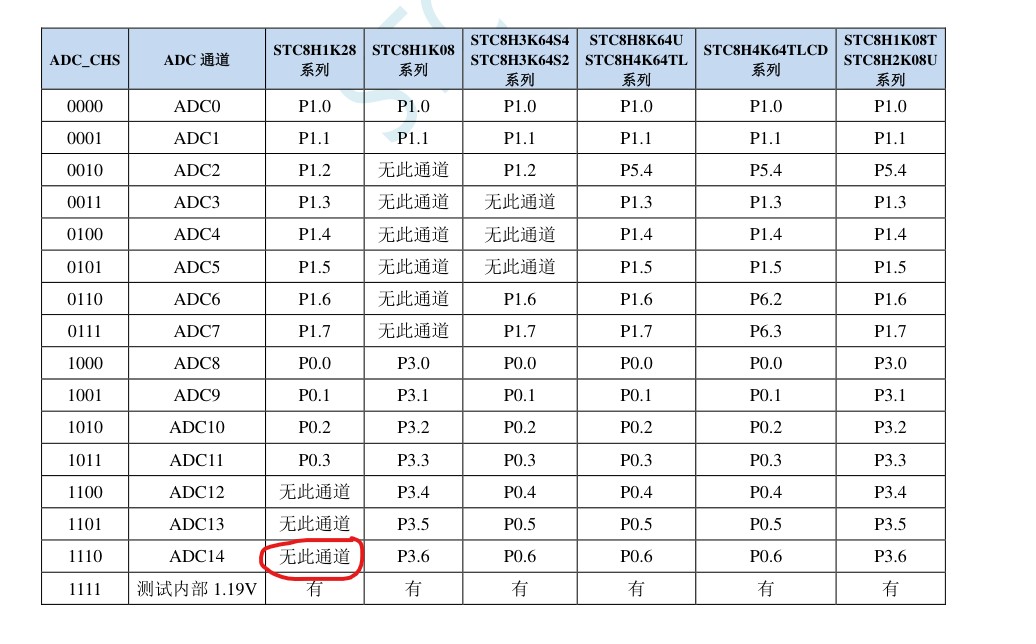

有的芯片没有那么多通道

newl***

gentl*** 发表于 2023-11-6 13:25
有的芯片没有那么多通道

谢谢您的回复，在8H1K24上跑时，AD口已经改为P0.0，相应的语句已经改为
MOV                ADC_CONTR,#11001000B                        ;打开P0.0口A/D
这个程序识别1.54V没有问题，不知道为什么不能识别1.48V，我以为多半是我的程序有问题，
但我不知道为什么在8H3K32S2上跑正常，一个子程序，我复制过来的，只是AD口的地址改了下。

newl***

神*** 发表于 2023-11-6 13:24
先单独用 STC 的测试程序测试，按如下线路图测试

谢谢您的回复，我仔细看下。

神***

你要贴出你的原理图，大家才好帮你分析到位

梁***

楼主程序判断2个点ADC值相差3，并且没有任何滤波措施，所以一点干扰或误差，就会导致错误。
并且ADC转换也不规范，应参考官方例程修改。
楼主应该使用10位或12位ADC，这样两个判断点的ADC能拉开比较大的距离，适当使用合理的数字滤波，避免干扰导致误判。
楼主可以下载官方例子测试，串口直接观察ADC值。

newl***

梁*** 发表于 2023-11-6 17:22
楼主程序判断2个点ADC值相差3，并且没有任何滤波措施，所以一点干扰或误差，就会导致错误。
并且ADC转换也 ...

谢谢梁工的回复，您说的“适当使用合理的数字滤波，避免干扰导致误判”提醒了我，我看STC8H的手册，在STC8H8K64U 系列 B/C/D等 版本中，有一个ADCEXCFG寄存器，可以设定多次转换功能，然后取平均值，但我看STC8H1K24，好像没有这个功能？我不知道您说的是不是这个功能？如果不是请具体说下，我再尝试。原来的硬件和软件已经用了10多年了，我也不好过多修改，尤其是您说的AD转换，我现在用了多次AD取值的办法，可以区分出1.54V和1.48V了。

神***

讨论ADC, 你应该贴出你的 原理图的 PDF， 或者清晰的原理图图片，如我发的

newl***

神*** 发表于 2023-11-6 15:14
你要贴出你的原理图，大家才好帮你分析到位

原理图很简单，功能是检测充电电池的电压，充电时高于8V（经电阻分压变为1.54V）则停止充电，低于7.6V（经电阻分压变为1.48V）则停止充电。P0.0接电池的正极，AD的参考电压是跟VCC接一起，是5V，对时间要求不高，检测到高于8V，几秒，几分钟后再动作都可以。经过梁工的提示，我修改了程序，暂时可以了，我正在测试，如果能通过，就好了，如果不行，在上原理图，请您和大家帮忙，非常感谢。
