省电模式，I/O口如何设置才省电，进入主时钟停振/省电模式前：
===主时钟停振/省电模式，STC8/STC32系列如何省电
1,  不用的I/O口，就是浮空的I/O, 设置为高阻输入，并关闭数字输入，也不怕短路了

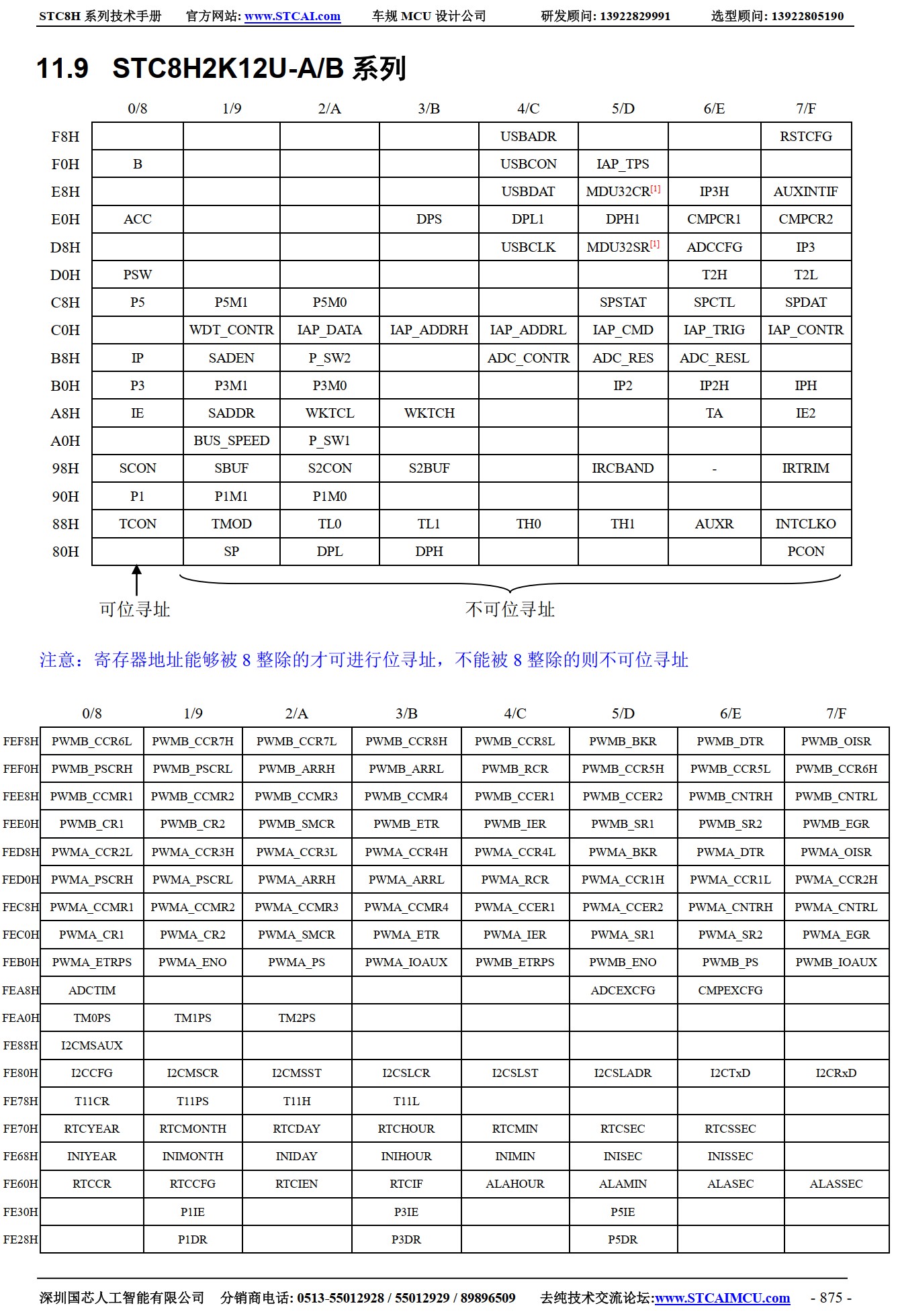

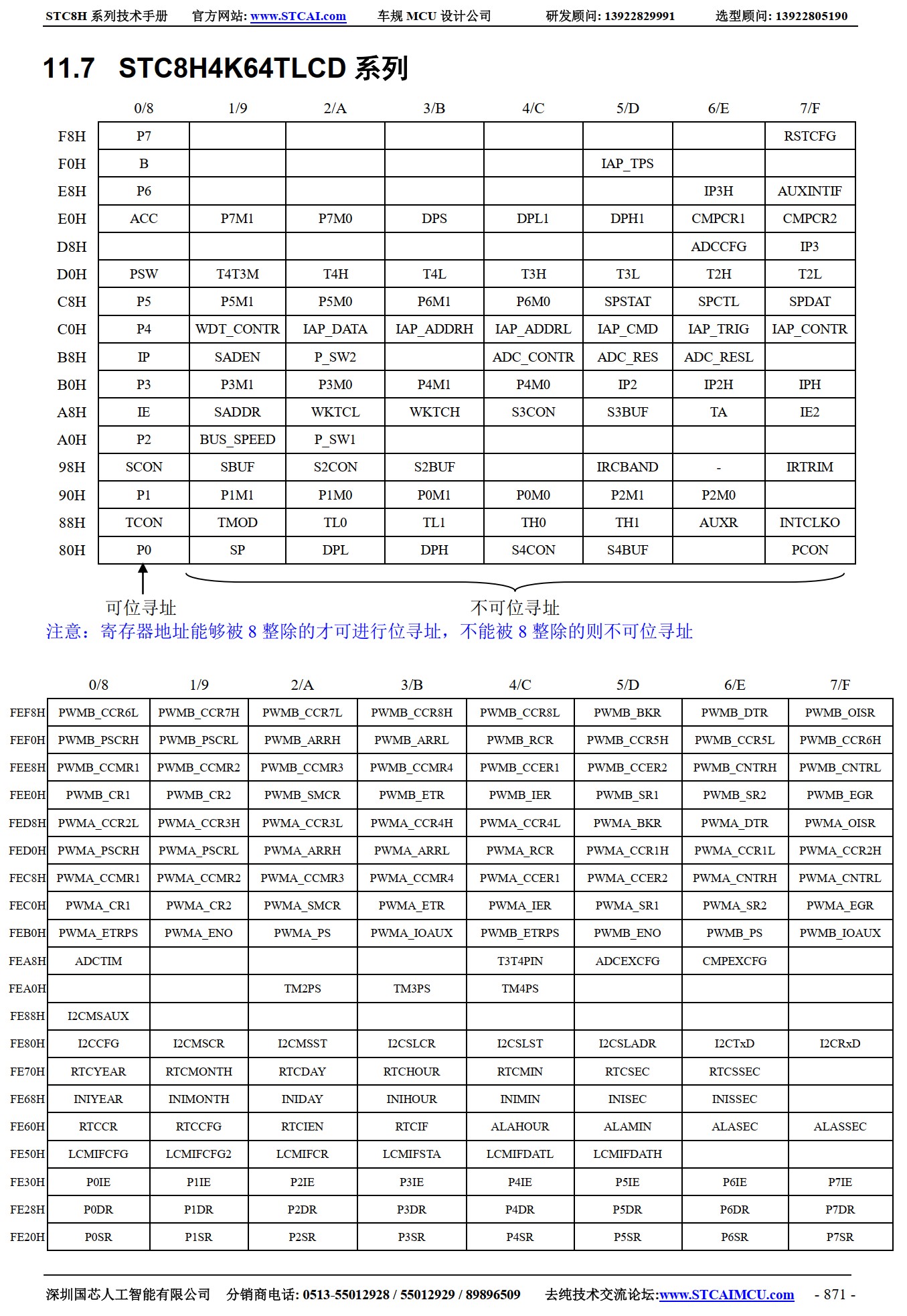

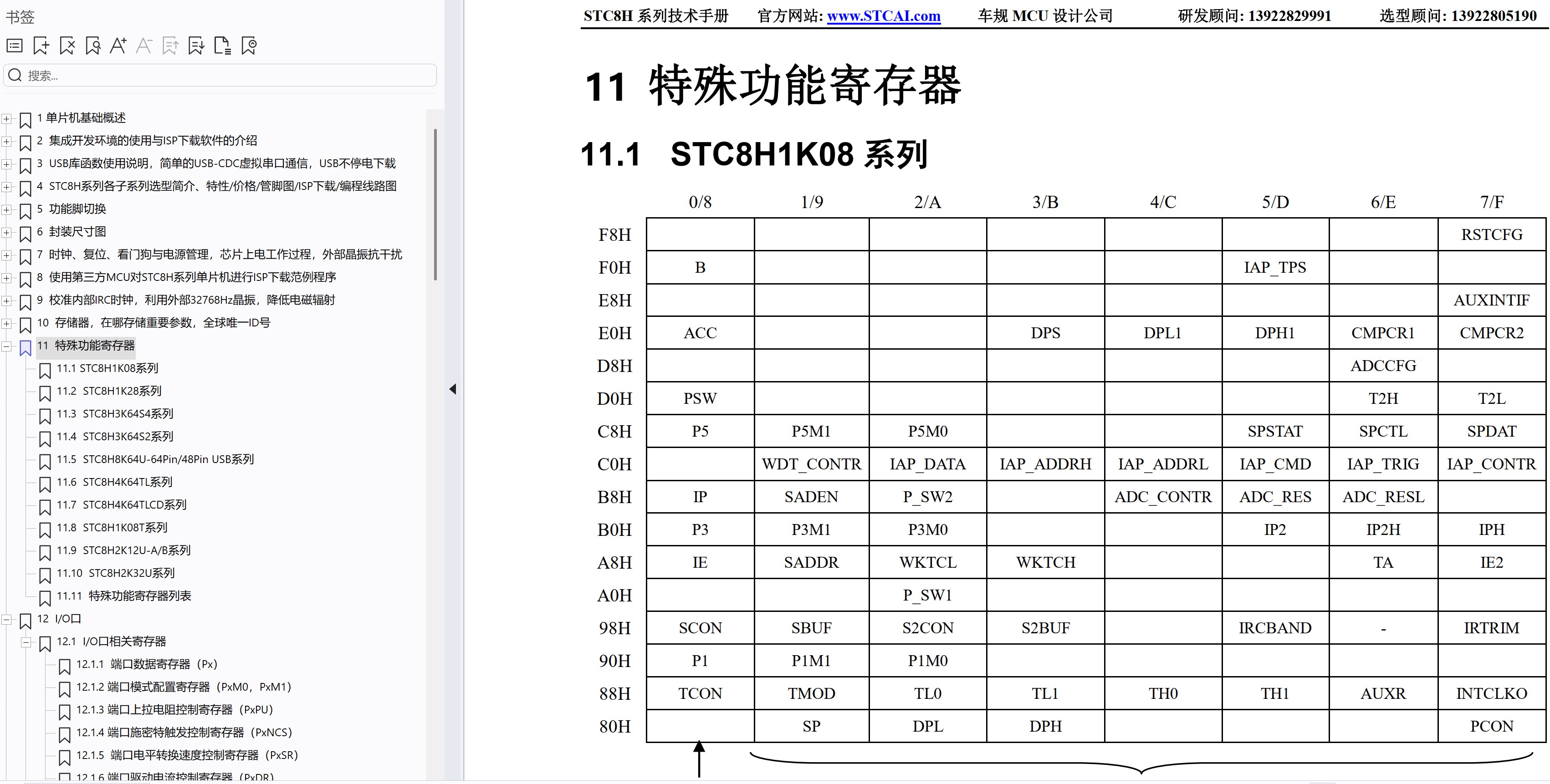

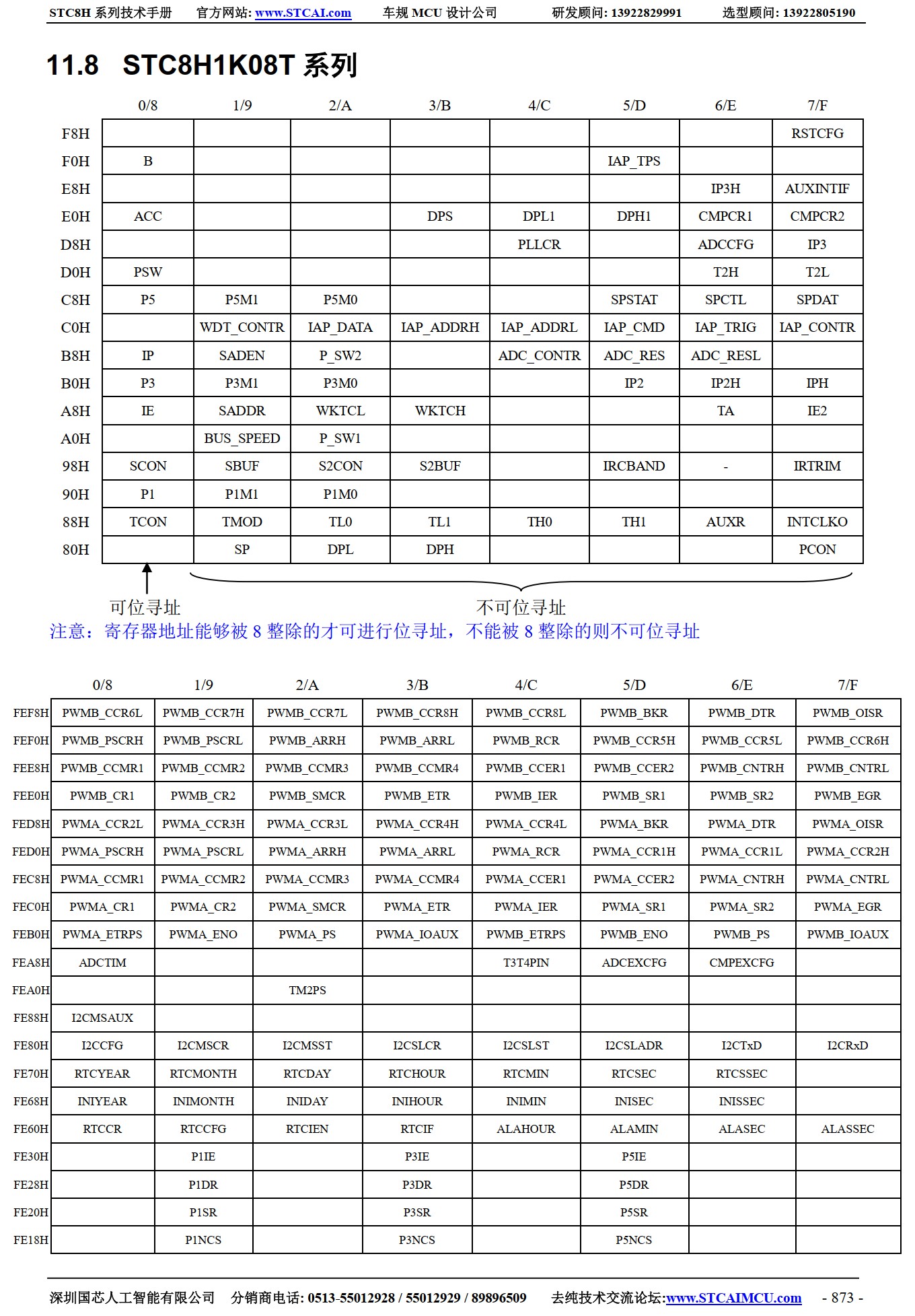

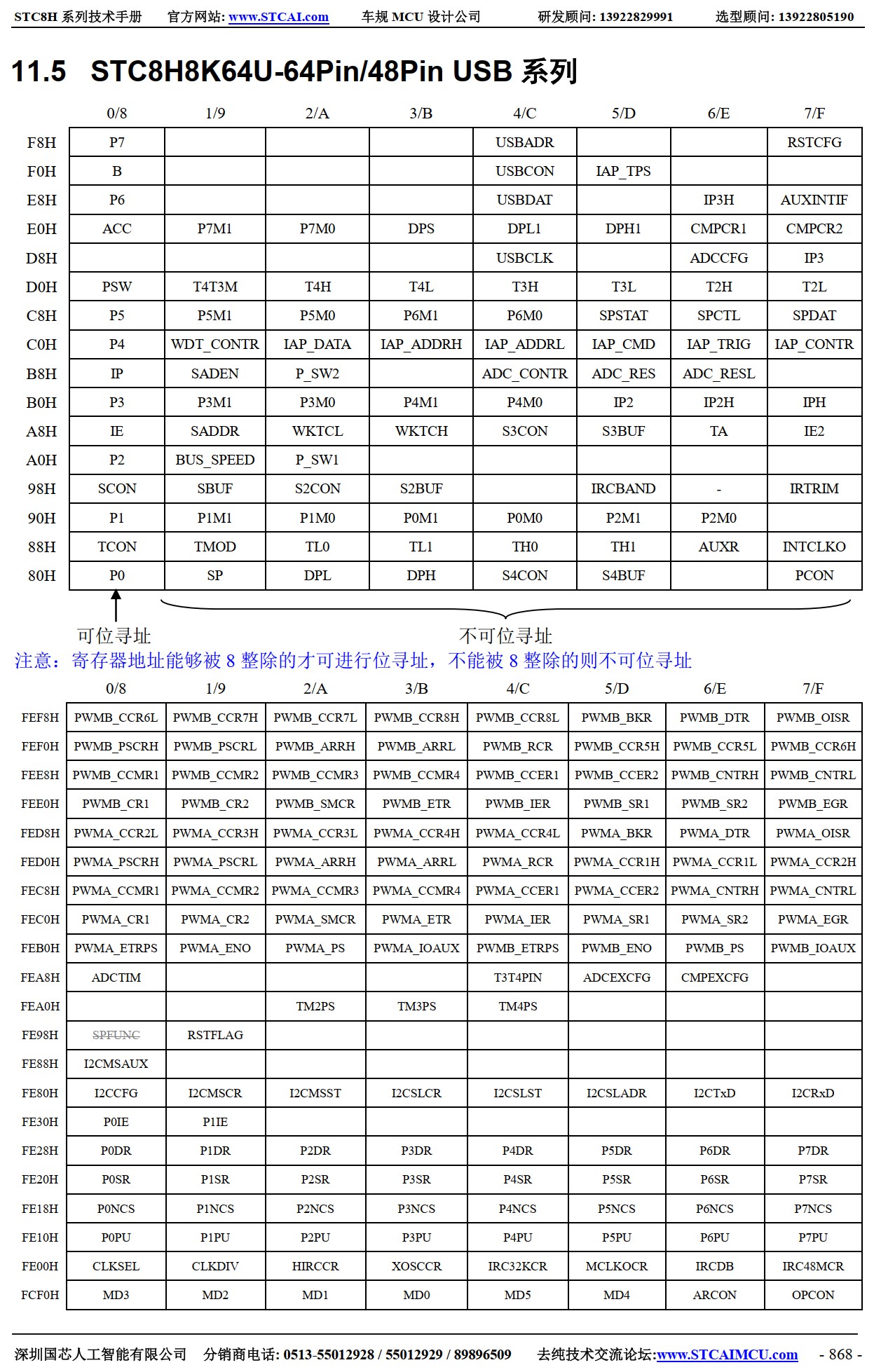

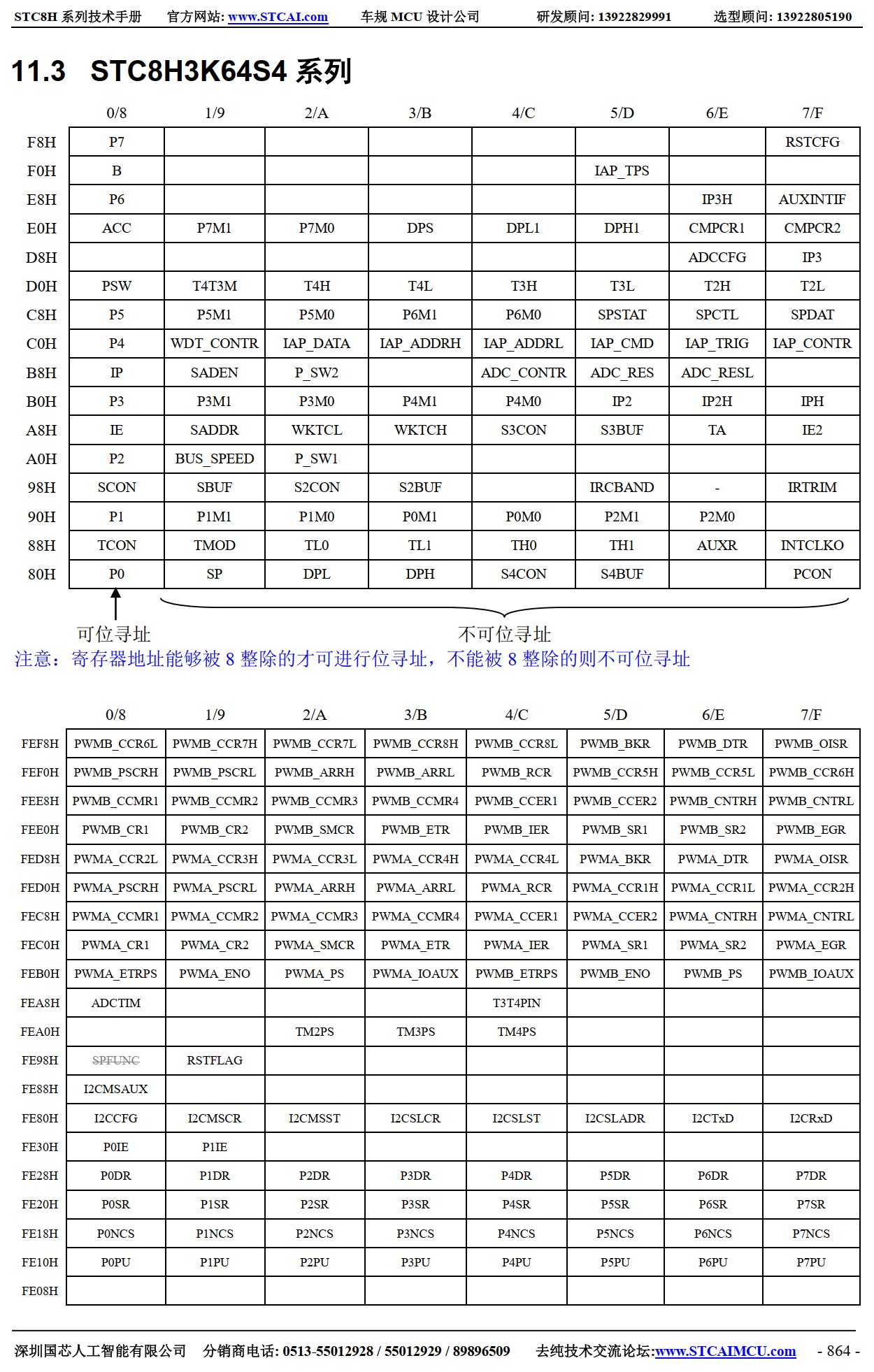

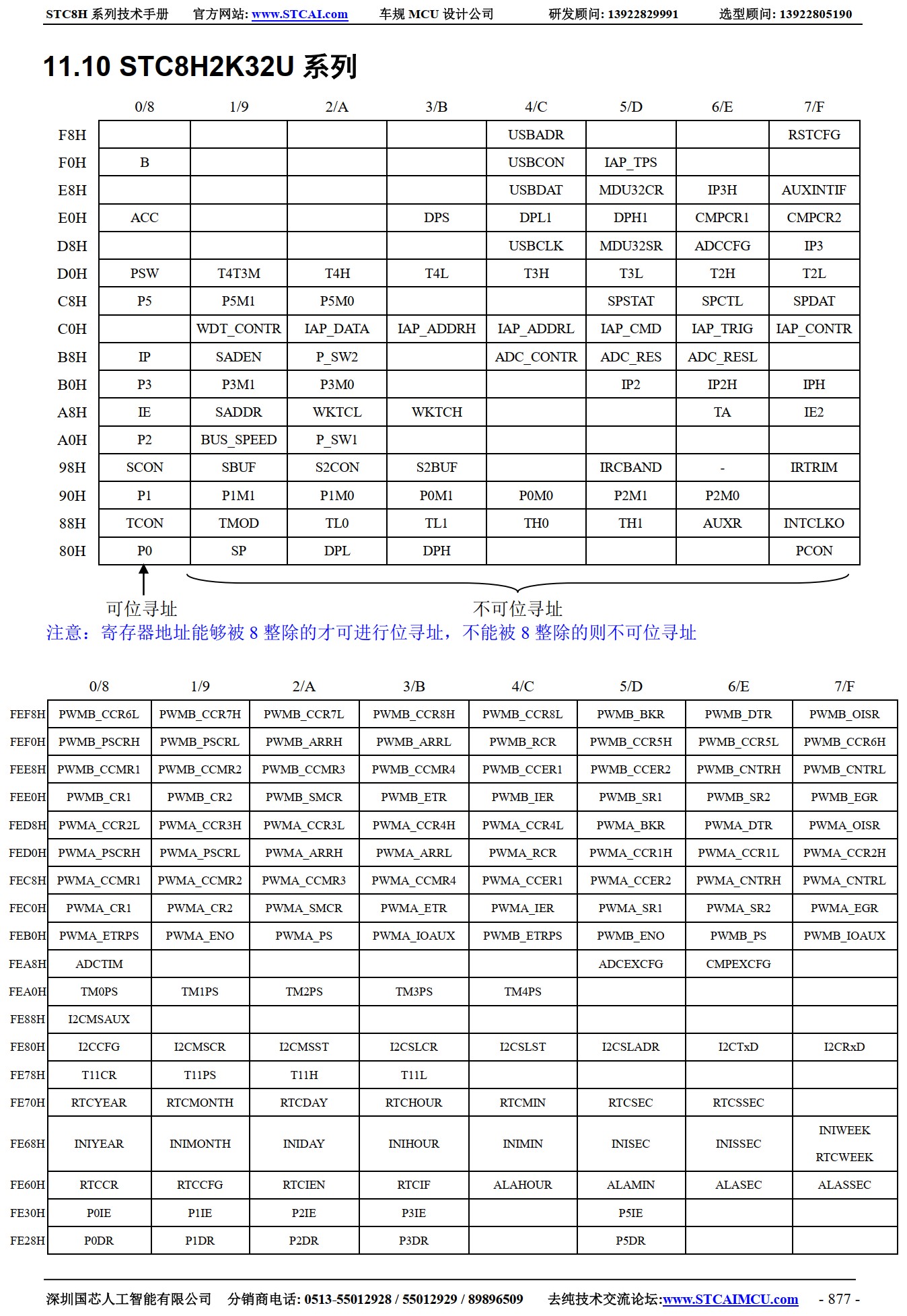

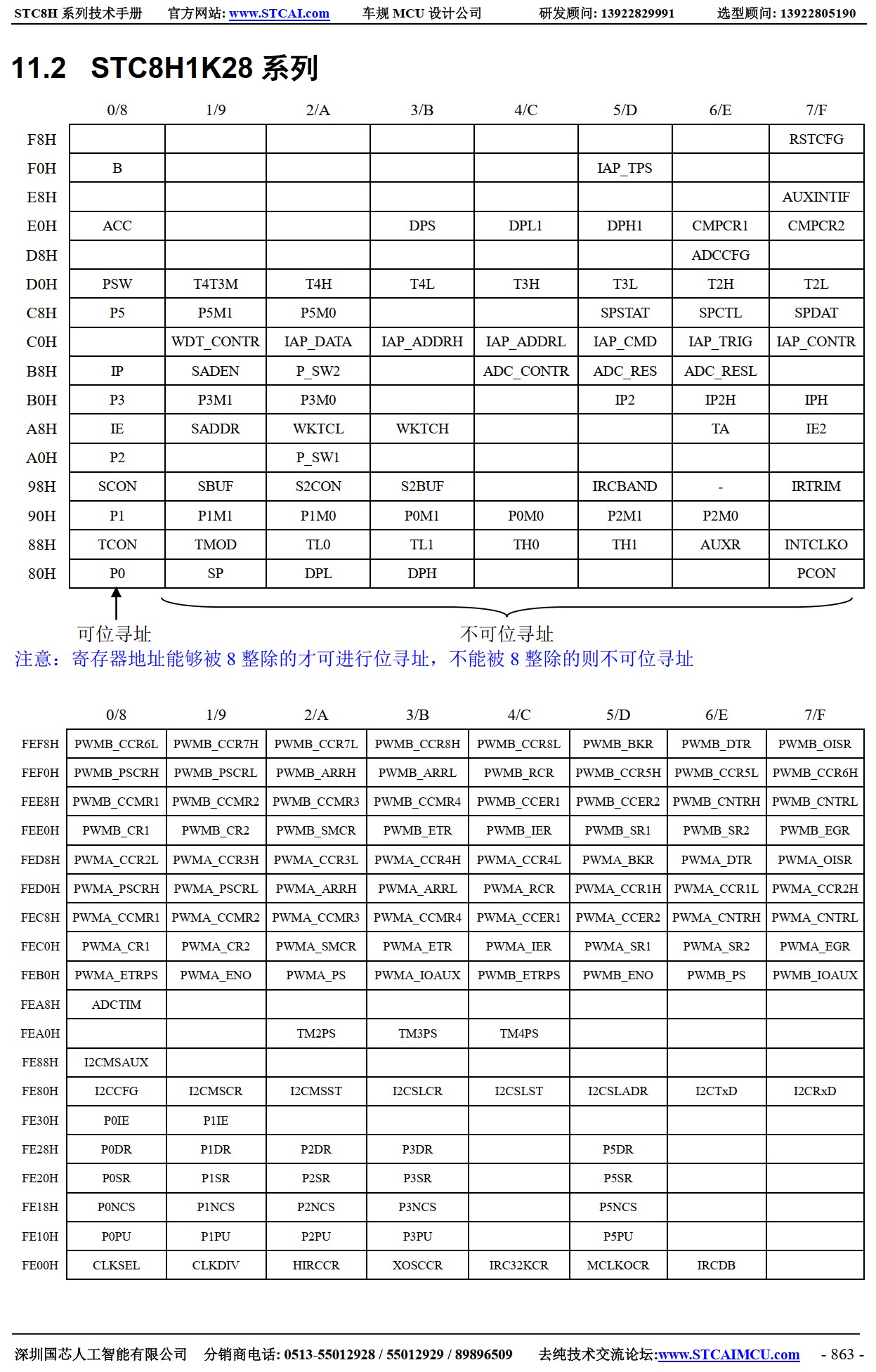

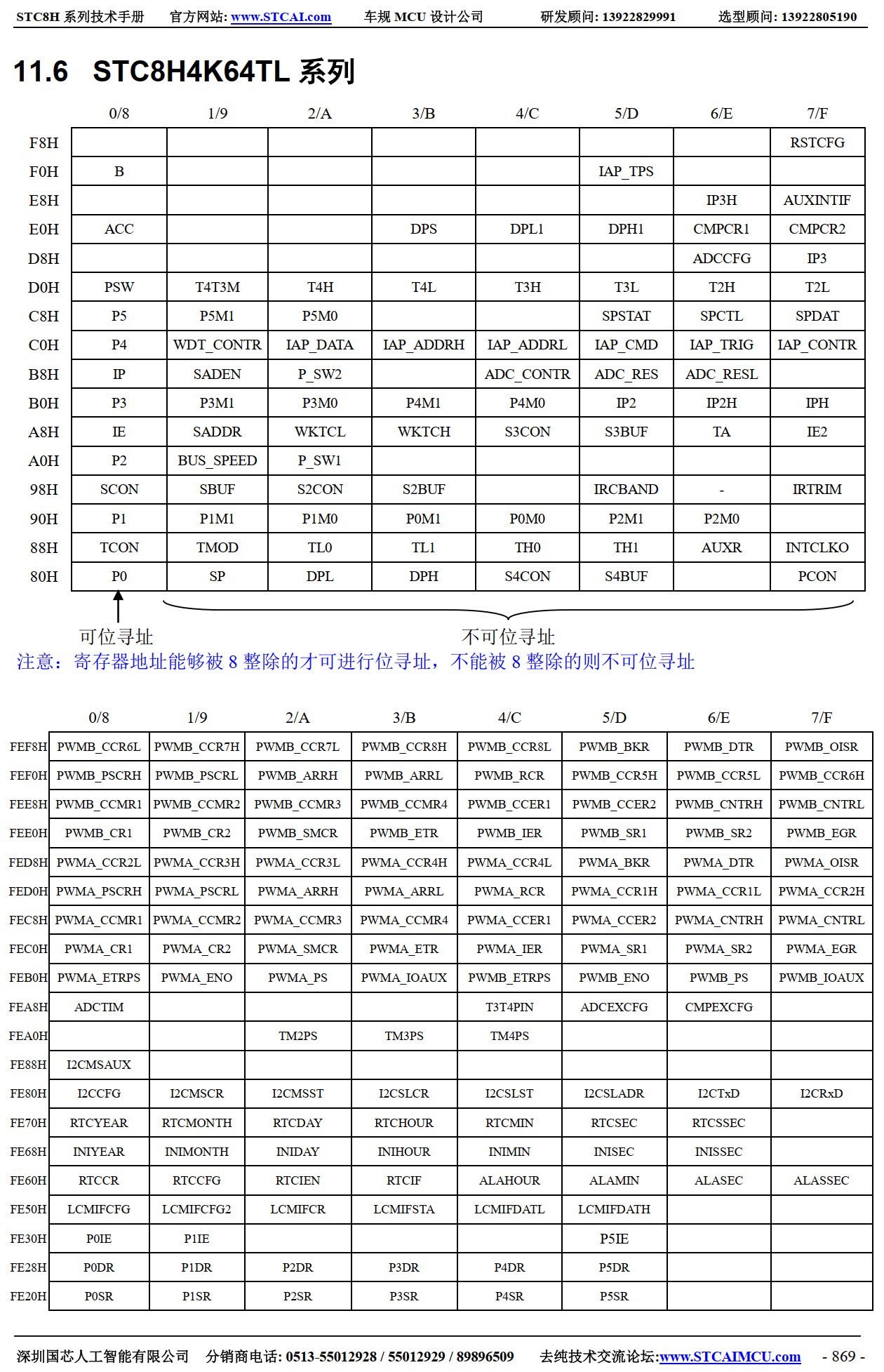

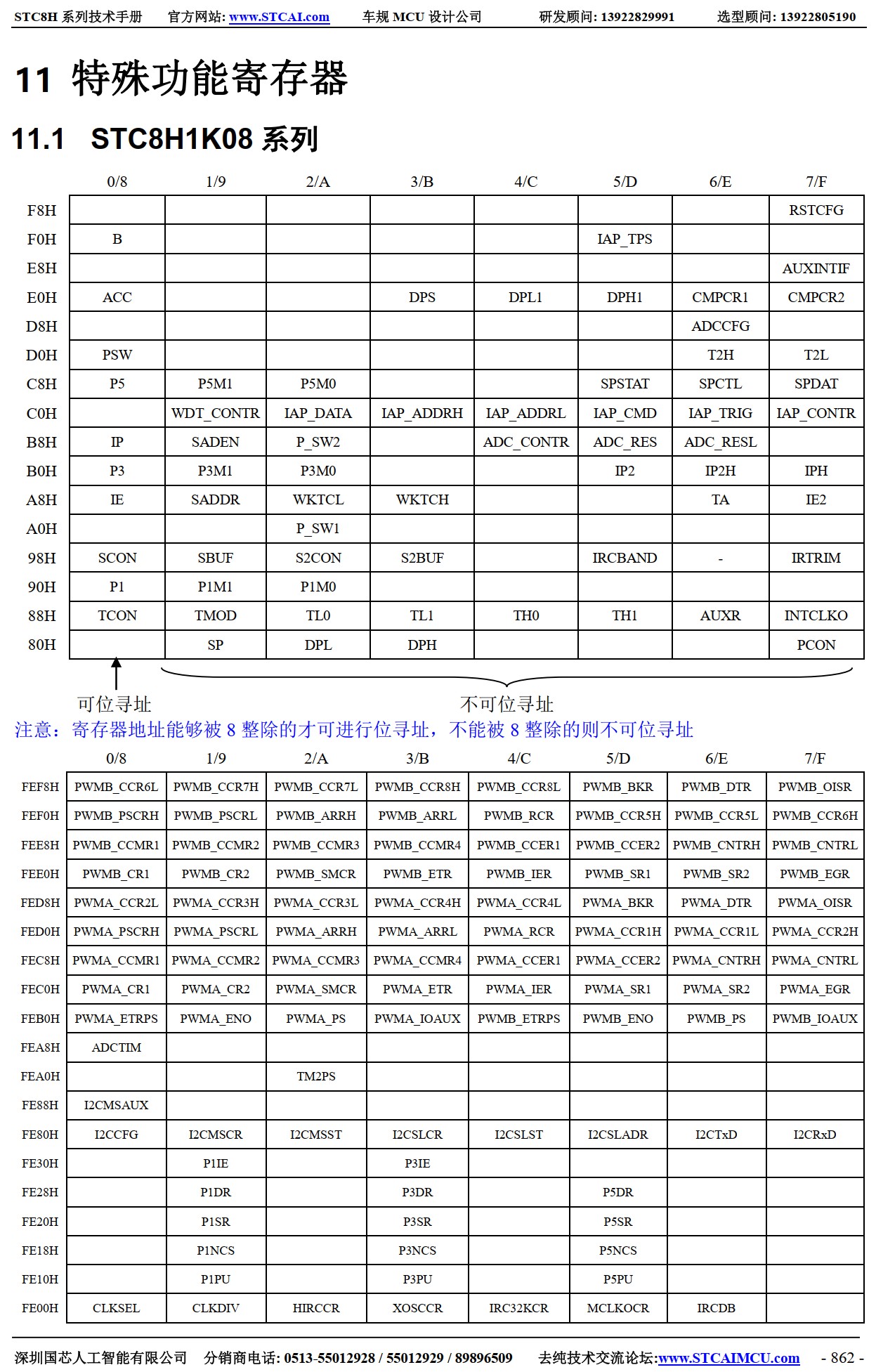

   但不是所有的芯片，所有的I/O都设计了【禁止数字输入寄存器】，
   具体要看特殊功能寄存器章节具体型号，有没有这个【禁止数字输入寄存器】，
   没有，那 不用的I/O口，建议设置为【准双向口并对外输出高】
2，用作模拟输入的口，一般是配置成高阻输入，也必须关闭数字输入
   ===指用作 ADCx外部模拟输入的I/O
   ===指用作 比较器外部模拟输入的I/O
   ===省电模式时，他外部来个 1.5V 附近变化的电压，
         数字部分不关闭数字输入可能就会产生额外的功耗
3，用作高阻输入的I/O,  也必须关闭数字输入
   如你I/O外部的输入电平Vx在【不是逻辑高的电压，也不是逻辑低的电压】
   这时内部数字输入电路就会有翻转，就会有几十uA的功耗
   关闭数字输入，就不会有功耗

4，I/O外部是高电平的，你如要工作在输出，你就置高
   I/O外部是低电平的，你如要工作在输出，你就置低
   否则两边的电平电位不同，就会水往低处走，有电流流进或流出

   如你I/O外部的输入电平Vx在 MCU_Gnd < Vx < MCU_VCC
   这时工作在输出，也会有电流流动
   所以进省电模式前，必须改设置为高阻输入，并关闭数字输入

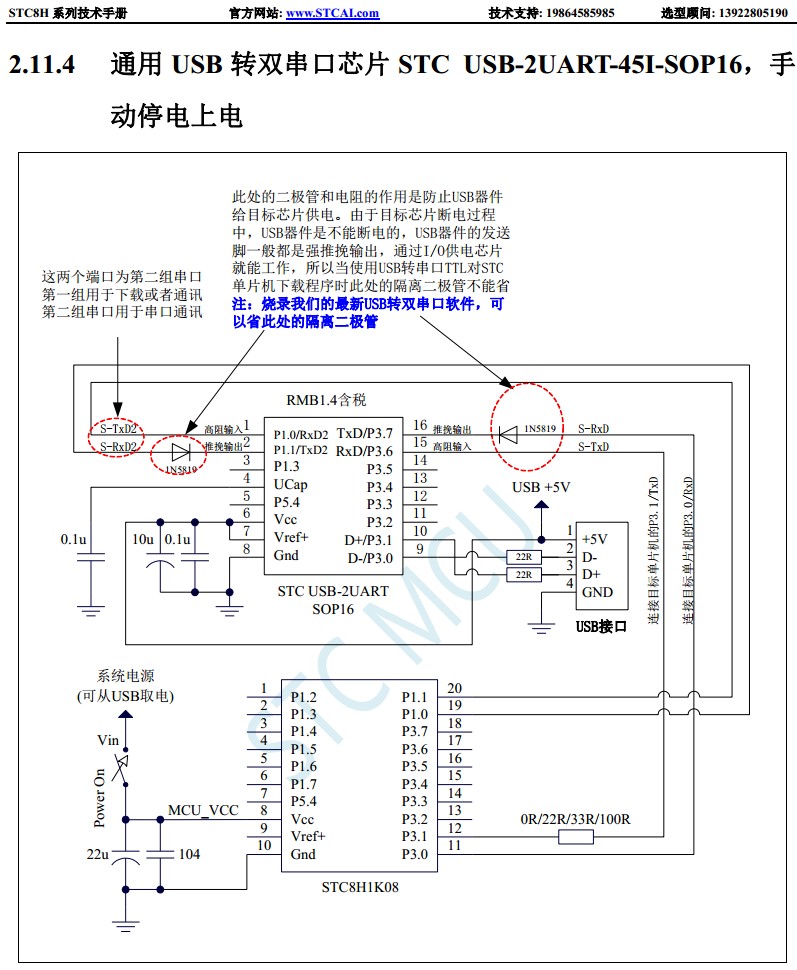

5，如有启动RTC/实时时钟功能，在省电时工作的MCU, 【P1.7/XTALI, P1.6/XTALO】
   【P1.7/XTALI, P1.6/XTALO】- 接外部32768-RTC晶振，
   这2个口上电默认是高阻输入，可用户程序配置为高阻输入
   这个场景有外部32768晶振在振荡，省电模式时必须保持高阻输入，
    ===并必须关闭数字输入，否则浮空的口，外部不停的在变化，就会产生额外的功耗

6，MCU如有 ADC_VRef+， ADC_VRef+ 不能浮空，否则也会产生额外的电流

总之，省电模式时，I/O尽量高阻输入并关闭数字输入

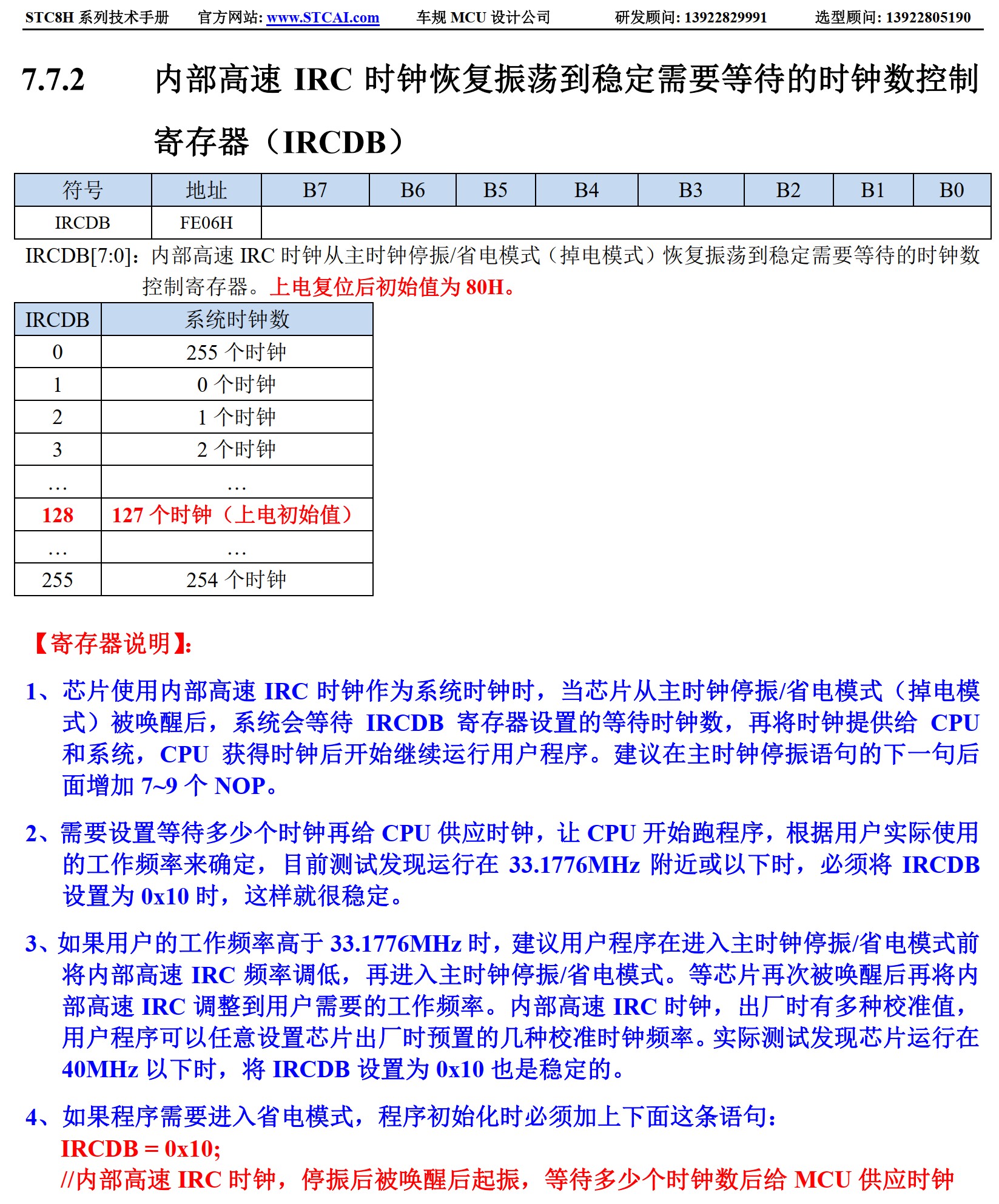

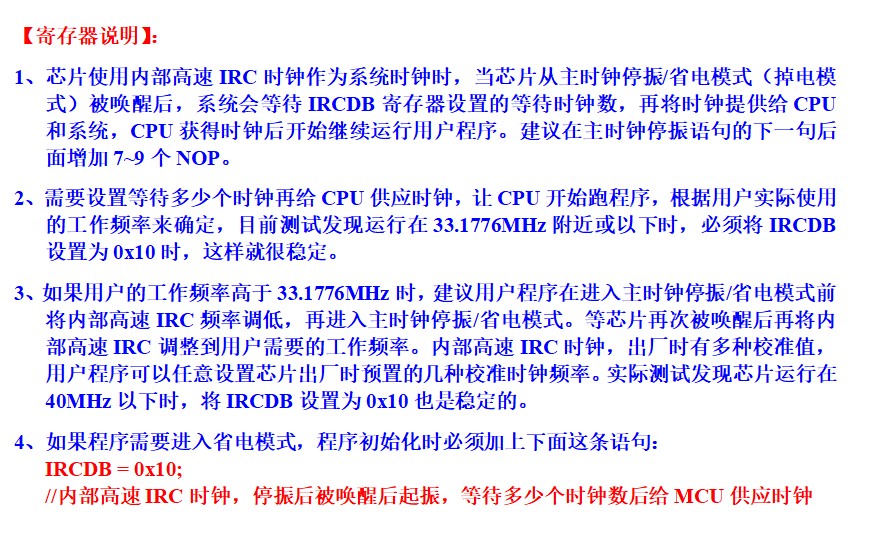

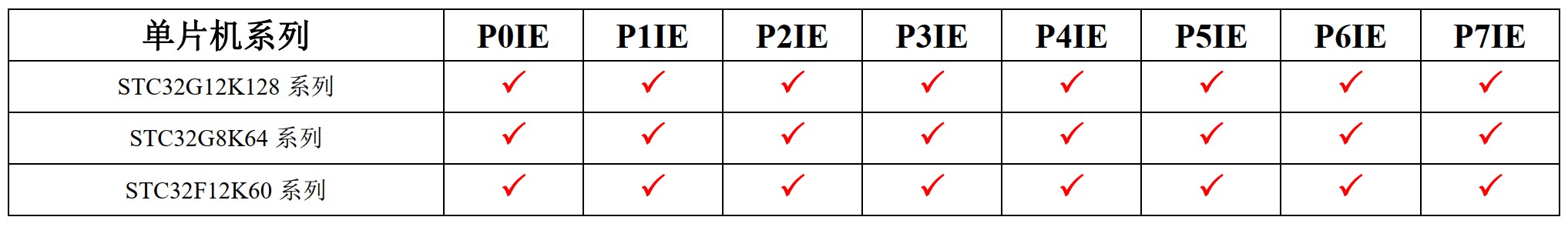

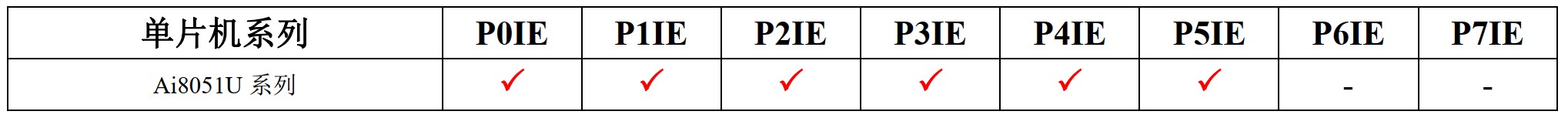

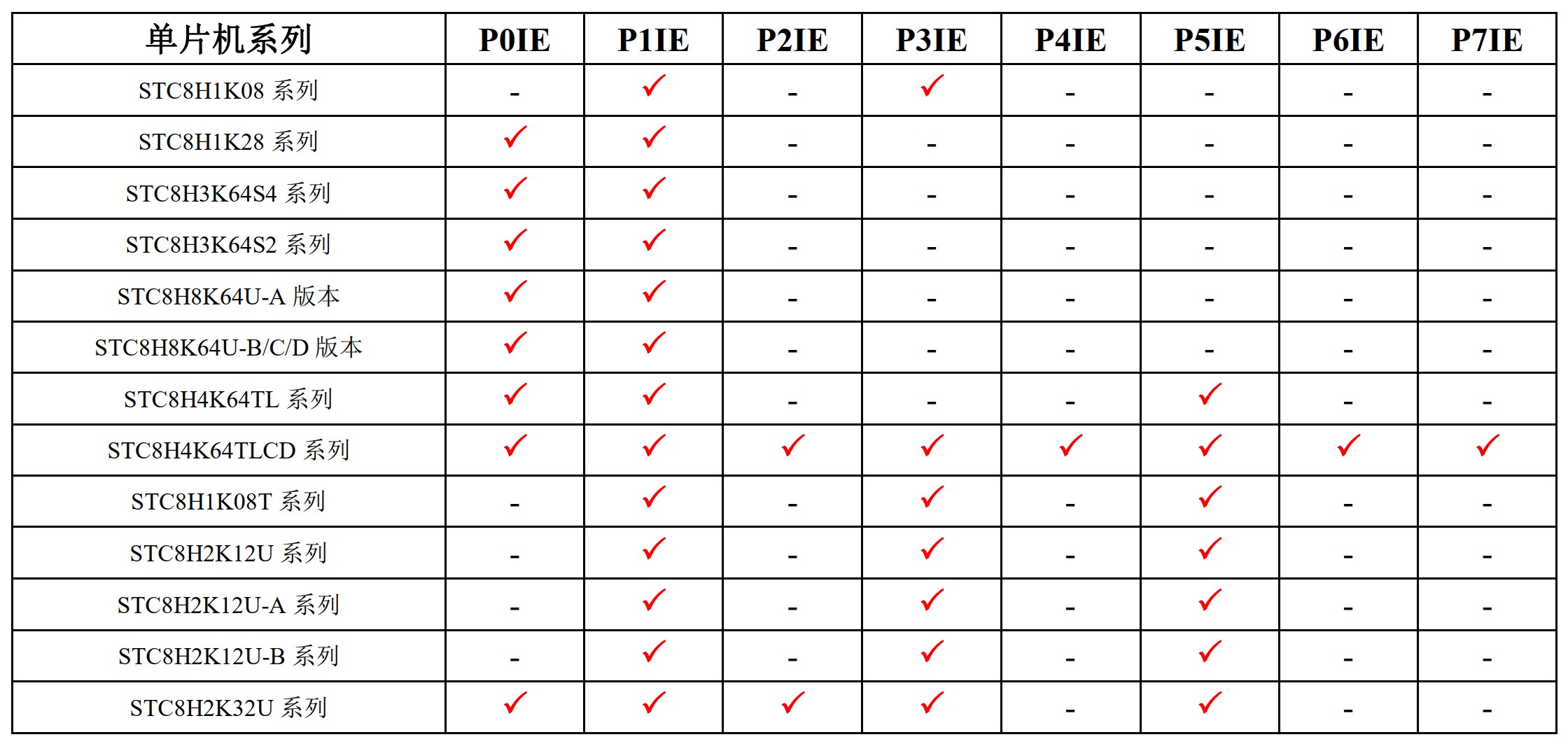

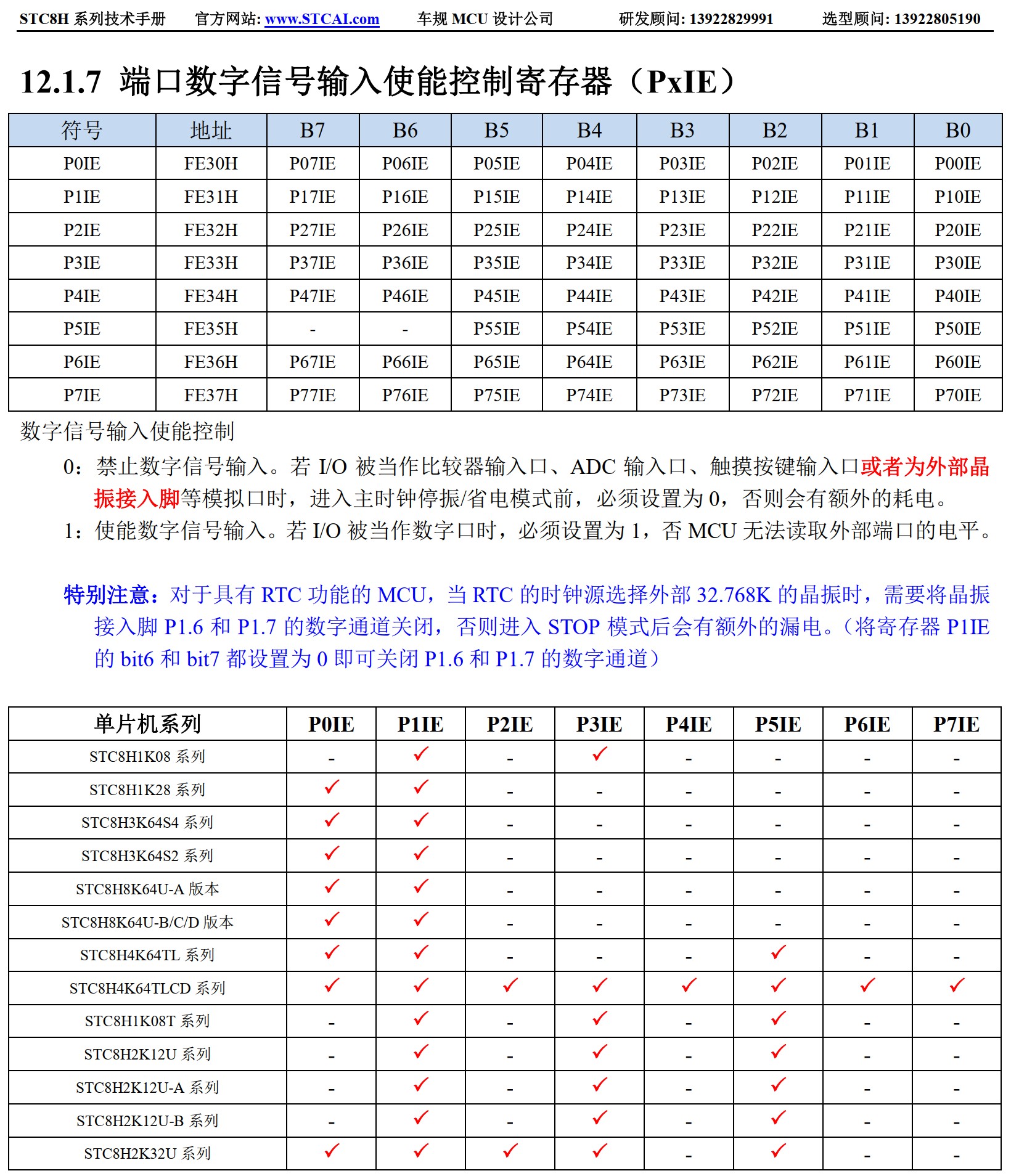

下面是允许/禁止数字输入的寄存器：

====================================================
主时钟停振/省电模式，只是没时钟了
===RAM保持不变
===寄存器保持不变
===I/O 保持不变，因为I/O口的相关寄存器保持不变
