一箭双雕USB转双串口支持DTR、RTS信号输出; Win10 1903, 及以上免安装驱动

游龙***

我正在想怎么解决这个问题，结果你给出了答案。谢谢楼主分享！

neop***

直接输出rst和io0的信号是不是就省了双三极管的下载电路

Debu***

neop*** 发表于 2024-12-10 19:24
直接输出rst和io0的信号是不是就省了双三极管的下载电路

三极管是做这个逻辑的

neop***

Debu*** 发表于 2024-12-10 19:27
三极管是做这个逻辑的

这个逻辑代码里可以写

小***

楼主，A2或者A3的代码烧录到stc8h2k12u-qfn上是否可以正常运行。只要方案有可行性，我去研究的改一下。我需要用到一个dtr和rts的功能。还有一个问题，那个dtr和rts的逻辑是怎么实现的，就是有没有相关的手册或者资料可以参考一下。代码我有点看不明白

Debu***

小*** 发表于 2024-12-28 21:04
楼主，A2或者A3的代码烧录到stc8h2k12u-qfn上是否可以正常运行。只要方案有可行性，我去研究的改一下。我需 ...

未测试过，先编译一下看看code大小，容量够的话应该可以的
dtr和rts是上位机发送报告，单片机直接写IO口的，具体在工程内顺藤摸瓜找一下何时操作了这4个IO口

小***

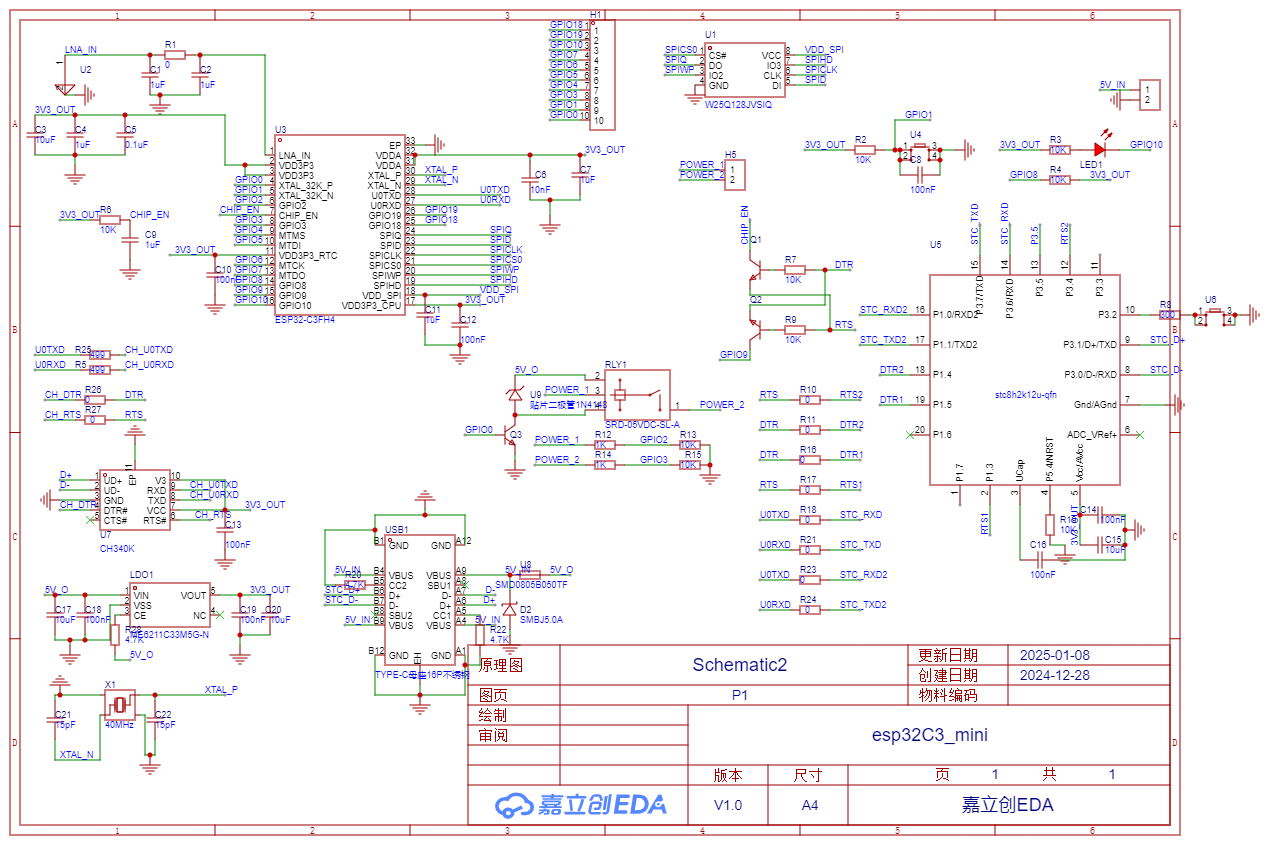

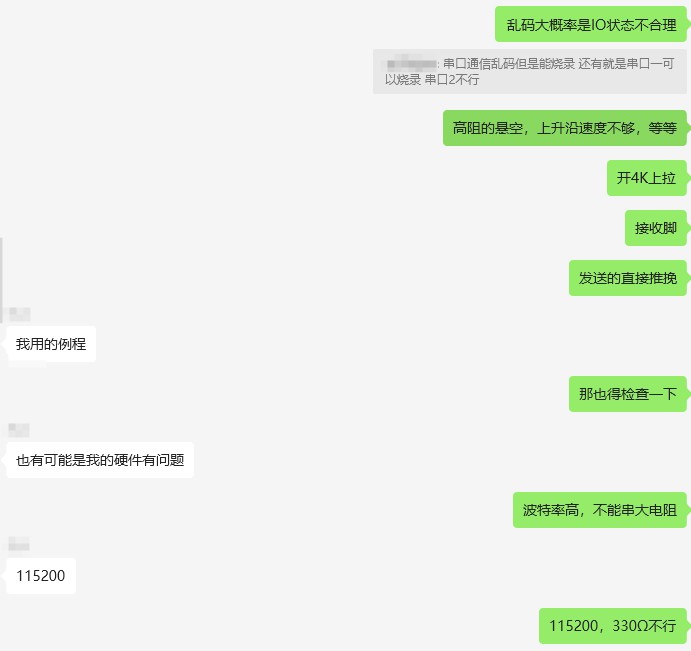

楼主，你好。我在使用你发布的固件的时候，发现了一个问题。我使用的是STC8H2k12U QFN20，对ESP32C3FN4进行下载。这个串口1可以烧录，串口2不行。然后串口1和esp32通信会出现乱码的现象。请问造成这样现象的原因是什么。下面是我的原理图。我板子上的CH340K也可以正常烧录，正常通信。我把所有的电阻都焊接上去了，就是用来区分几个串口的。我的typec正反插是选择stc串口芯片和ch340k串口芯片。选择stc的芯片时，串口通信乱码。把连接串口2的电阻断开也是乱码，只连串口1的时候，也会乱码。波特率是对的。因为不改串口助手的设置，可以直接用ch340k显示是正常的。请问有可能是什么原因导致的串口通信乱码。

CyberH***

小*** 发表于 2025-1-8 23:40
楼主，你好。我在使用你发布的固件的时候，发现了一个问题。我使用的是STC8H2k12U QFN20，对ESP32C3FN4进行 ...

aho***

Debu*** 发表于 2024-12-10 19:27
三极管是做这个逻辑的

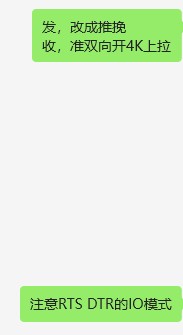

RTS和DTR设为开漏，RTS控制目标RST,DTR控制目标IO0，不需要两个三极管

aho***

neop*** 发表于 2024-12-11 09:59
这个逻辑代码里可以写

不需要重写逻辑，只需要RTS和DTR设为开漏，RTS控制目标RST,DTR控制目标IO0，不需要两个三极管
