51 作品：32G12K128制作 五轴数控 兼 PCB专业雕刻

hts2***

lijun*** 发表于 2024-9-8 10:02

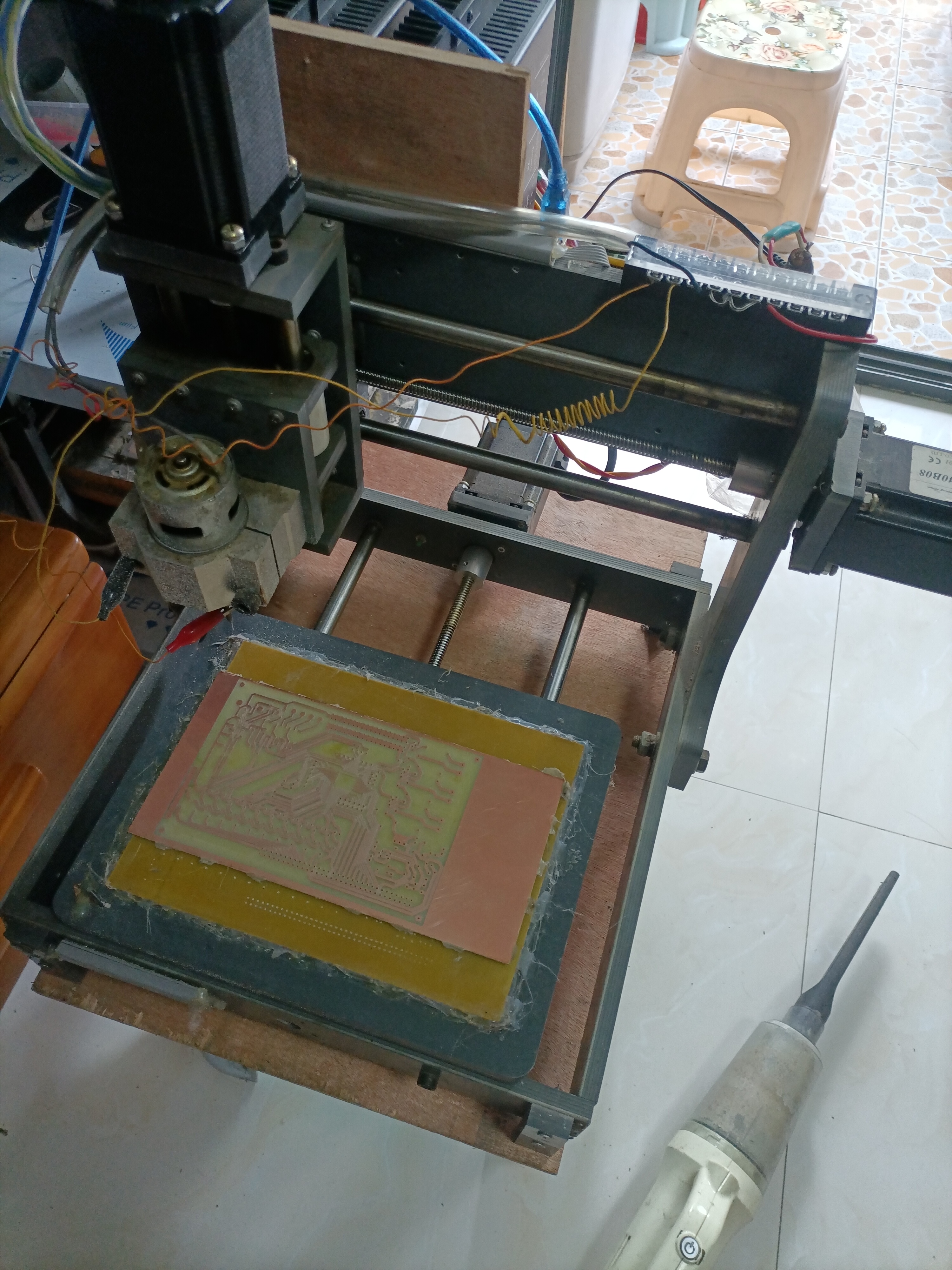

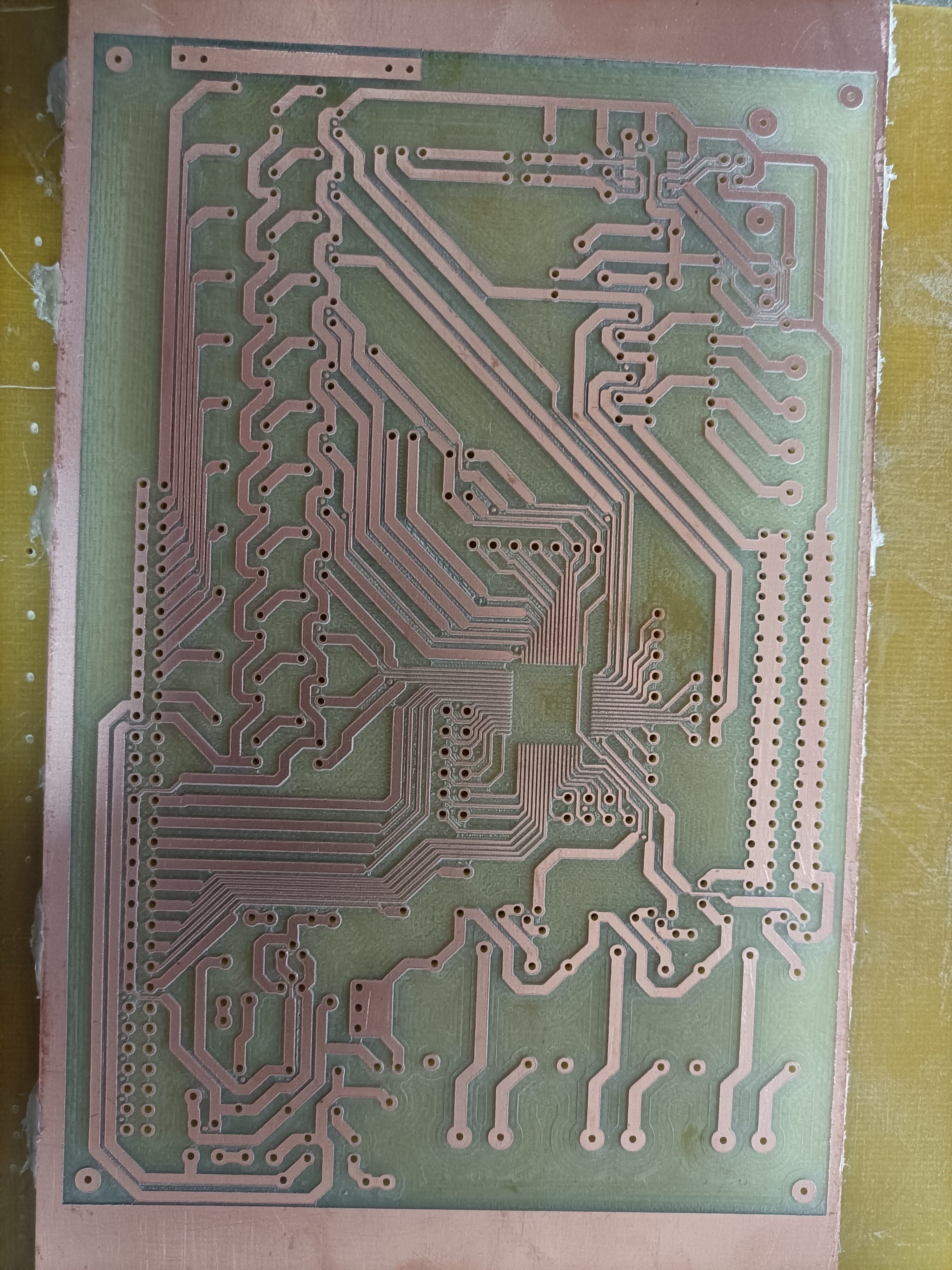

用雕刻机刻出来的电路板

耗时多长时间？有效率才能有市场！

lijun***

为什么没人上传芯片ID号，难道都不想试用正版吗？

ang***

这个厉害啊

jia52***

厉害👍🏻

lijun***

正版没人用，准备删除

lijun***

高精度无误差版本来了，此版采用特殊算法，A轴B轴已经几乎不卡顿

lijun***

popopo258 发表于 2025-2-8 06:50
删除没人用

无所谓，只要证明我能做得出来就够了

lijun***

struct ZM     //自定义结构体
        {
        unsigned char ML;     //命令
        unsigned char M[50][9][5]; //
        };        //共2251字节

struct ZH     //自定义结构体
        {
        unsigned char ML;     //命令
        unsigned char PL[5];  //频率
        unsigned char FF[5];  //最高速度
        unsigned char XH[5];  //序号
        unsigned char G[5];  //G代码
        unsigned char F[5];  //速度
        unsigned char L[5];  //预
        unsigned char ZDHS[5];  //最大行数//36字节

        unsigned char XBJJ[5];  //X轴步距角
        unsigned char XDC[5];  //X轴导程
        unsigned char XFP[5];  //X轴分频
        unsigned char X[5];  //X轴坐标          //20字节    56

        unsigned char YBJJ[5];
        unsigned char YDC[5];
        unsigned char YFP[5];
        unsigned char Y[5];          //20字节    76

        unsigned char ZBJJ[5];
        unsigned char ZDC[5];
        unsigned char ZFP[5];
        unsigned char Z[5];          //20字节   96

        unsigned char ABJJ[5];
        unsigned char ADC[5];
        unsigned char AFP[5];
        unsigned char A[5];          //20字节   116

        unsigned char CBJJ[5];
        unsigned char CDC[5];
        unsigned char CFP[5];
        unsigned char C[5];          //20字节     136

        unsigned char P13K;//P13端口读或写功能
        unsigned char P13Z;//P13端口输出值0或1
        unsigned char P14K;
        unsigned char P14Z;
        unsigned char P15K;
        unsigned char P15Z;
        unsigned char P16K;
        unsigned char P16Z;
        unsigned char P17K;
        unsigned char P17Z;

        unsigned char P32K;
        unsigned char P32Z;
        unsigned char P33K;
        unsigned char P33Z;
        unsigned char P34K;
        unsigned char P34Z;
        unsigned char P35K;
        unsigned char P35Z;
        unsigned char P36K;
        unsigned char P36Z;
        unsigned char P37K;
        unsigned char P37Z;

        unsigned char P40K;
        unsigned char P40Z;
        unsigned char P43K;
        unsigned char P43Z;
        unsigned char P46K;
        unsigned char P46Z;
        unsigned char P47K;
        unsigned char P47Z;

        unsigned char P50K;
        unsigned char P50Z;
        unsigned char P51K;
        unsigned char P51Z;
        unsigned char P52K;
        unsigned char P52Z;
        unsigned char P53K;
        unsigned char P53Z;
        unsigned char P54K;
        unsigned char P54Z;

        unsigned char P64K;
        unsigned char P64Z;
        unsigned char P65K;
        unsigned char P65Z;
        unsigned char P66K;
        unsigned char P66Z;
        unsigned char P67K;
        unsigned char P67Z;  //48字节   184

        };        //共184字节

lijun***

看了看论坛，搞五轴数控没几个，准备搞一个开源通讯协议的五轴，让大家可以自甶DIY，自由发挥
