0.99元USB-8H2K08U,144MHz-PWM硬件移相,51全面进入USB时代

神***

特别通知：
STC8H2K08U-45I-SOP16/TSSOP20, STC8H2K17U-45I-TSSOP20，
会立即升级固件，不影响下午发货

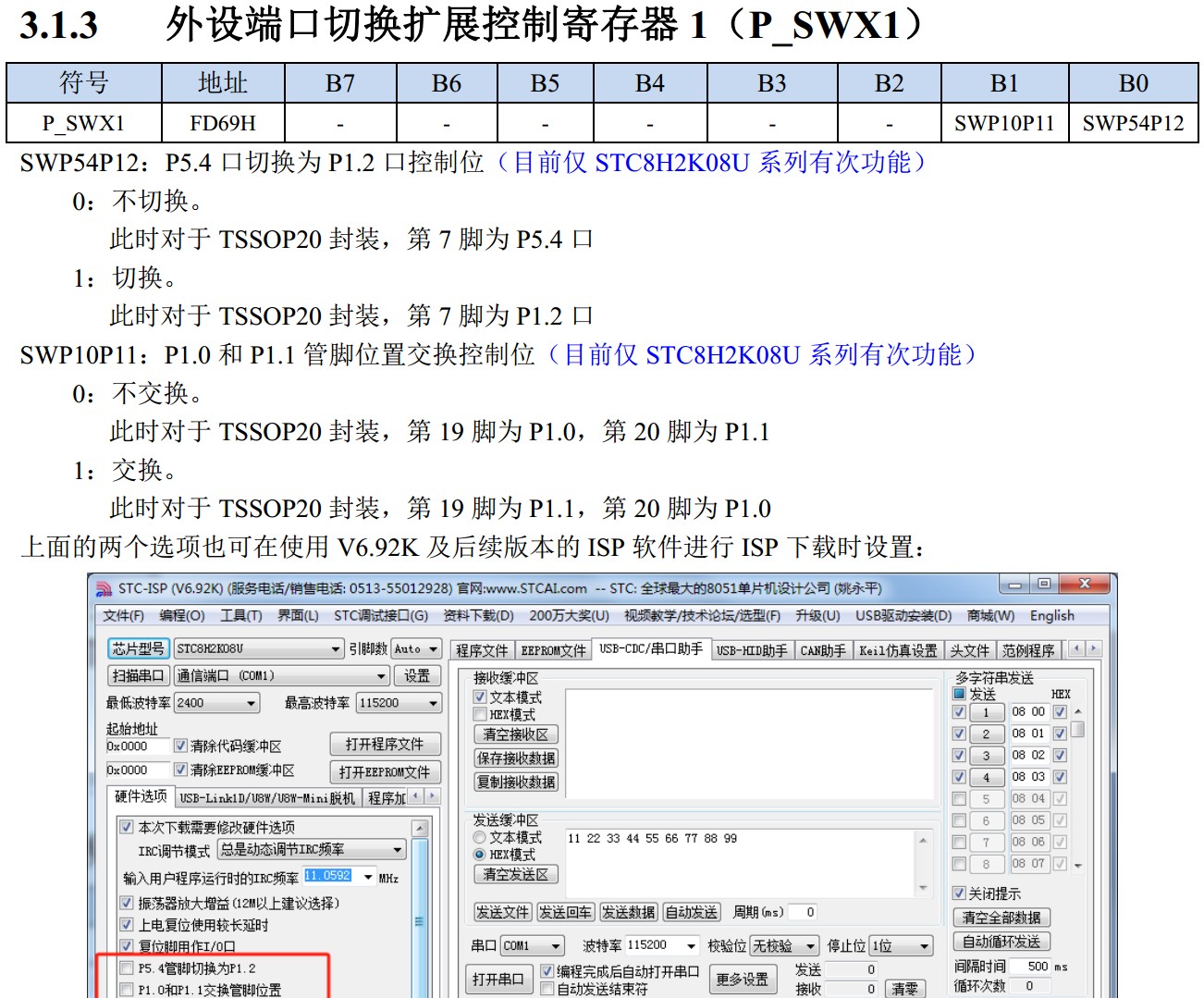

升级啥：ISP 下载程序时可以：
1，交换 P1.0/P1.1的数字部分，
2，P5.4是P5.4/还是P1.2,
===用户程序也可以设置


加密的辅助手段 ：
ISP 下载程序时可以交换 P1.0/P1.1的数字部分，P5.4是P5.4/还是P1.2


大家认真想下，他有你的 二进制文件，不清楚这，烧进去不能用，I/O 端口不对，
熟悉的人，要测试 4次，4种组合

eda***

P5.4是改成P1.2,保证P1口完整性更重要

AI-32***

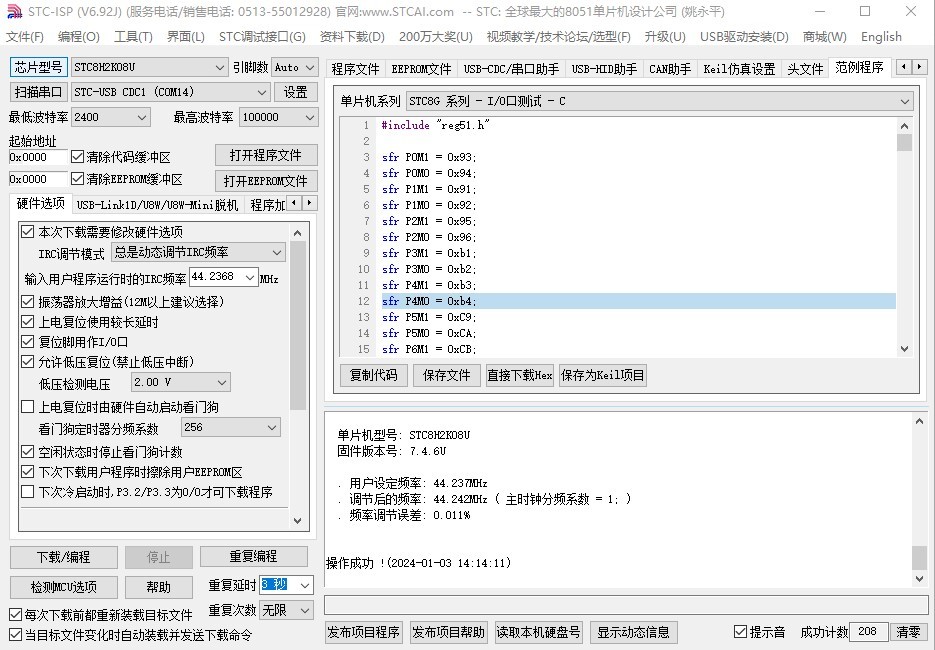

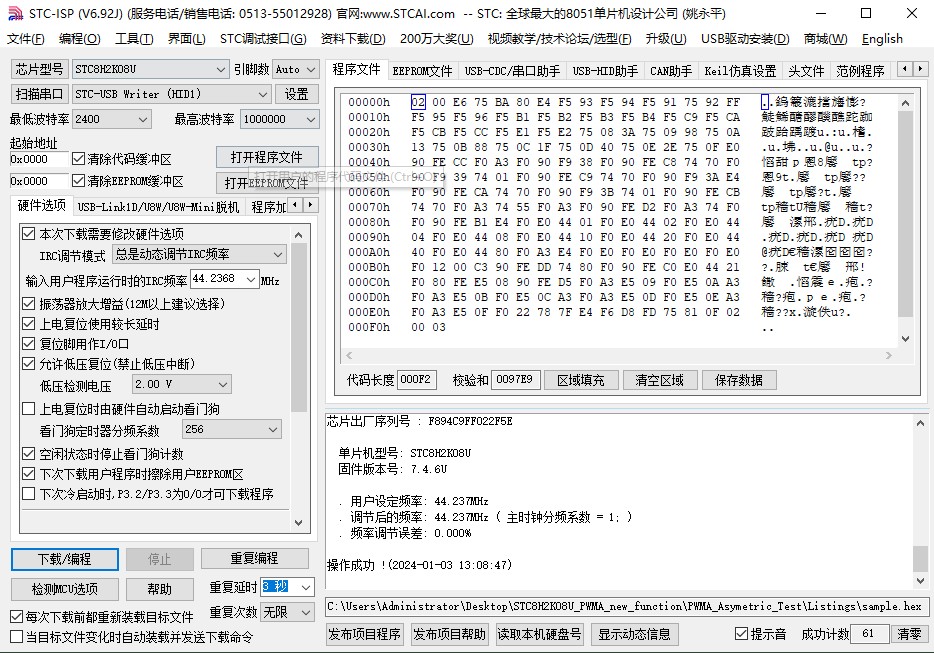

用STC8H2K08U-45I-SOP16 的USB 直接下载程序，硬件连接，软件截图如下：

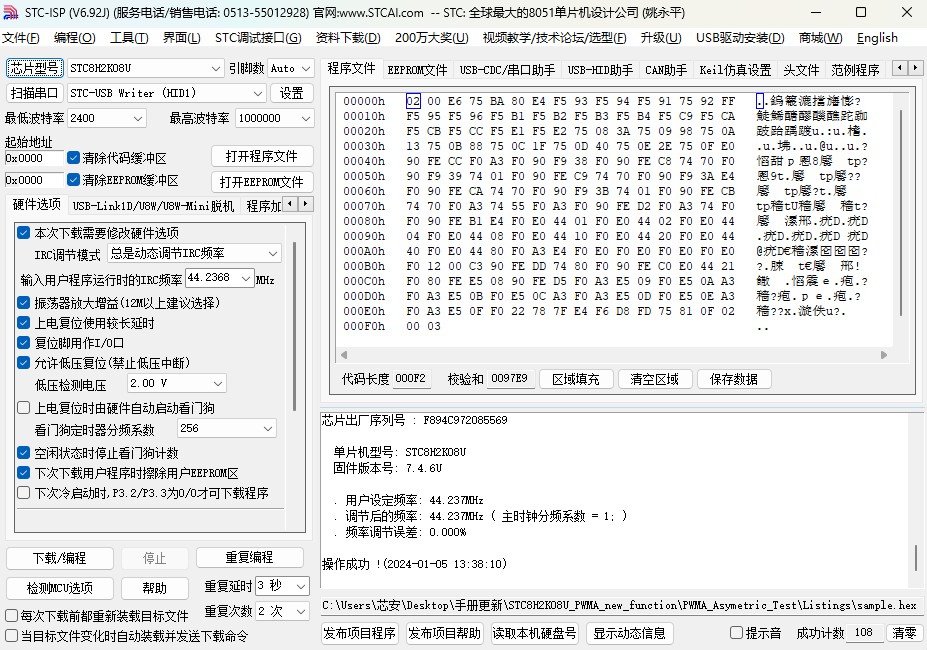

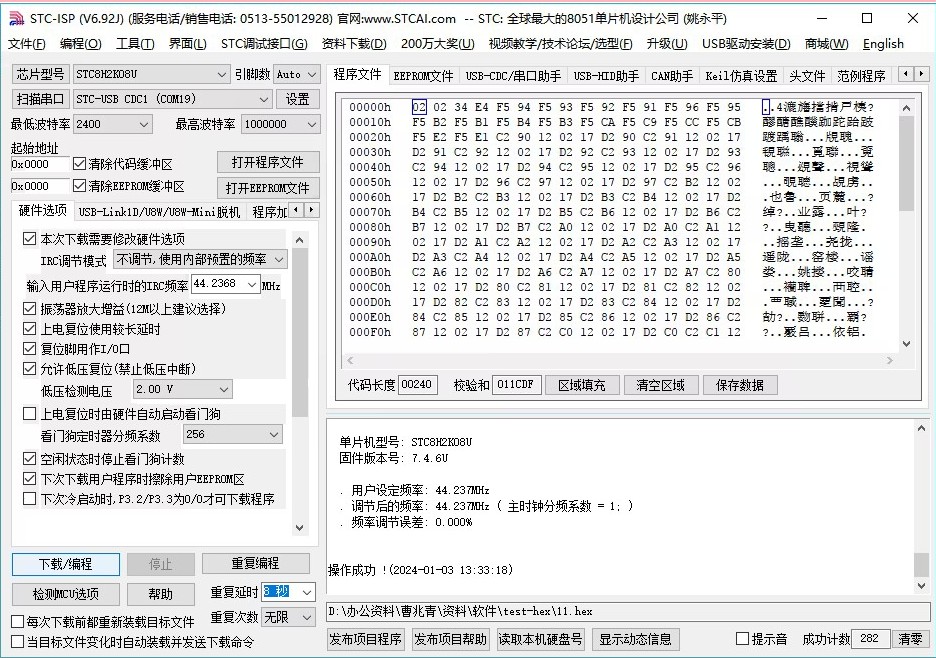

用一箭双雕的 USB转双串口下载，波特率1Mbps ，IRC频率：44.2368MHZ，截图如下：

8051***

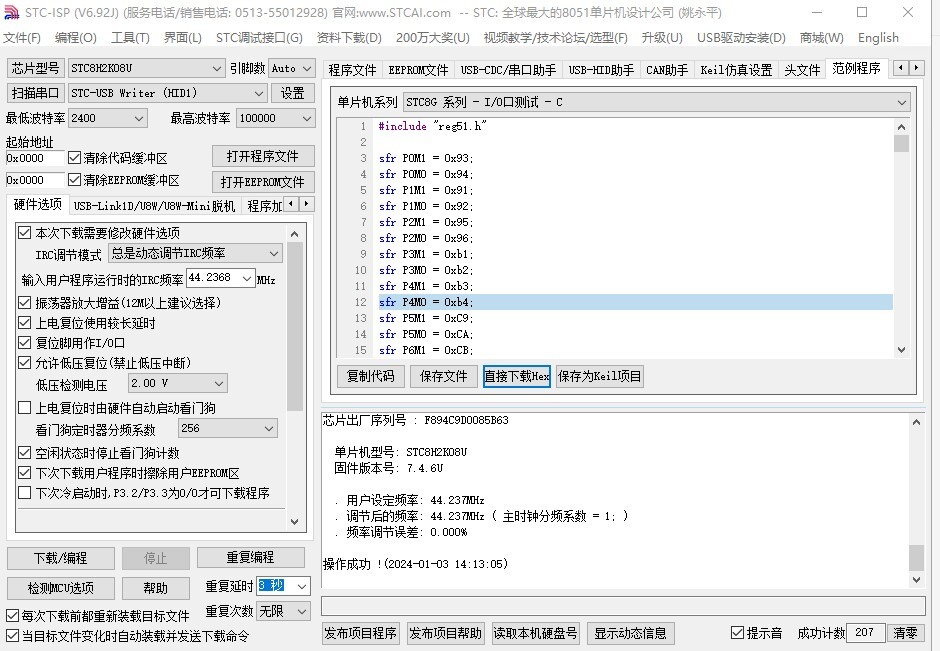

用STC8H2K08U-45I-SOP16 的USB 直接下载程序，硬件连接，软件截图如下：

用一箭双雕的 USB转双串口下载，波特率1Mbps ，IRC频率：44.2368MHZ，截图如下：

芯***

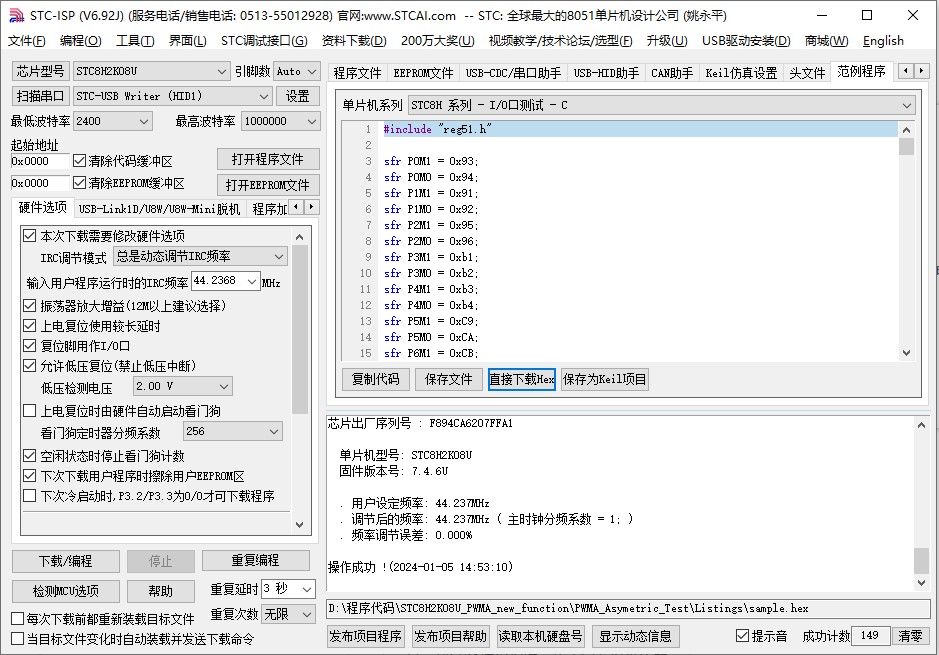

用STC8H2K08U-45I-SOP16 的USB 直接下载程序，硬件连接，软件截图如下:




用一箭双雕的 USB转双串口下载，波特率1Mbps ，IRC频率：44.2368MHZ，截图如下：

新***

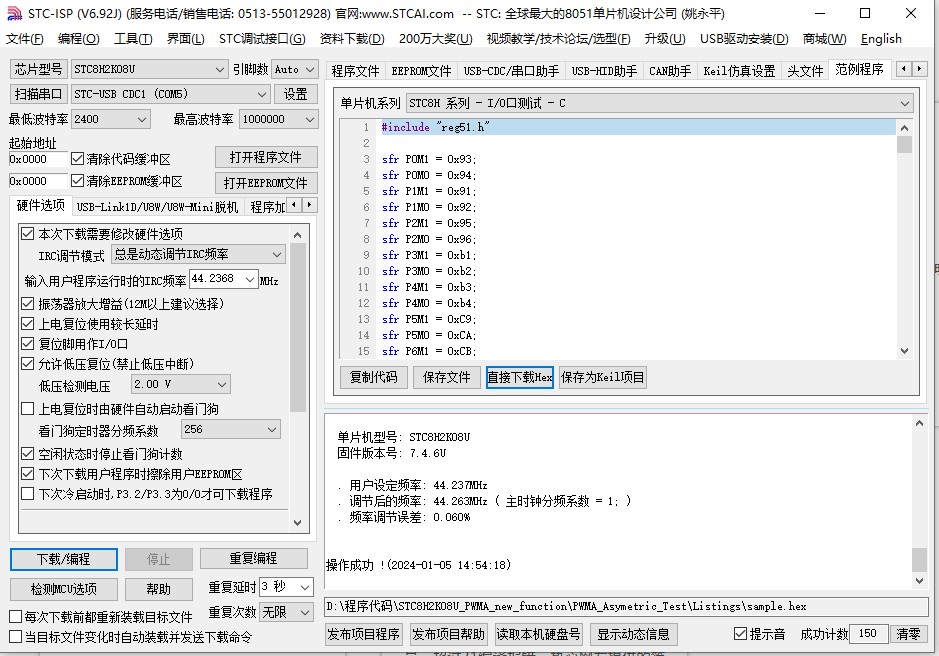

用STC8H2K08U-45I-SOP16 的USB 直接下载程序，硬件连接，软件截图如下：




用一箭双雕的 USB转双串口下载，波特率1Mbps ，IRC频率：44.2368MHZ，截图如下：

神***

这证明，STC8H2K08U的 ISP 下载程序，电脑兼容性很好

乘风***

xxkj*** 发表于 2024-1-5 10:50
这个直接下载 STC USB-2UART 程序可以用吧？

将一箭双雕USB转双串口核心功能实验板上的MCU换成STC8H2K08U，就可以直接烧录USB_to_2_UART里面的例子到芯片里使用。
除了P1.0，P1.1引脚对换，其它功能是兼容的。

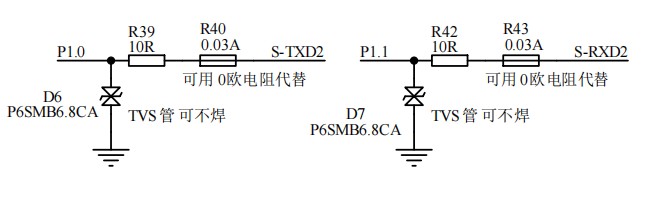

使用USB转双串口功能时，将连接接口第二路串口（CDC2接口）的TxD2, RxD2接线对换即可

xxkj***

乘风*** 发表于 2024-1-5 19:11
将一箭双雕USB转双串口核心功能实验板上的MCU换成STC8H2K08U，就可以直接烧录USB_to_2_UART里面的例子到芯 ...

哎，又不完全兼容，P10和P11换来换去的，我就被坑了一次。

Debu***

梁*** 发表于 2024-1-3 22:45
STC32F12K54

QFN48/6mm*6mm

已兑换 STC32F12K54 QFN32
