WangC*** · 发表于 2023-11-19 02:40:50

【第五节】
这节课学习最重要的就是WTST，也不知道全名是什么，解决了我以往的困惑，学习几个月了我怎么说每次我的这个时间delay都是不是很正确。原来每条指令前我的cpu都等待了好多个时钟(7+1)啊。
LED闪烁代码如下：正常Delay 1s

#include <STC32G.H>
#include "intrins.h"

sbit LEDA= P2^6;
sbit LEDB= P2^7;

#define ON 1
#define OFF 0

void Delay1000ms(void)        //@11.0592MHz
{
    unsigned long edata i;

    _nop_();
    _nop_();
    i = 2764798UL;
    while (i) i--;
}



void main() {

    //推挽输出
    P2M0 |= 0xc0;
    P2M1 &= ~0xc0;
    //准双向
    //P2M0 &= ~0xc0; P2M1 &= ~0xc0;
    WTST =0;

    while(1) {
        LEDB=OFF;
        Delay1000ms();
        LEDB=ON;
        Delay1000ms();
    }

}
复制代码

WangC*** · 发表于 2023-11-19 02:45:52

【第六集】
本集课学习最重要的一点是如何通过debug来计算delay函数。不过我不太喜欢手动计算Delay的时间，我习惯使用stc-isp自动生成delay函数。不过最重要的一点是一定要设置WTST为0，不然delay还是不准确
volatile 关键字禁用编译器优化编译过程

WangC*** · 发表于 2023-11-19 02:56:43

【第七集】移位流水灯
我这种办法也是可以的，先给寄存器个初值，每次移动寄存器的内的值。

#include <STC32G.H>
#include "intrins.h"



#define ON 1
#define OFF 0

void Delay1000ms(void)        //@11.0592MHz
{
    unsigned long edata i;

    _nop_();
    _nop_();
    i = 2764798UL;
    while (i) i--;
}



void main() {

    //推挽输出
    P2M0 |= 0xc0;
    P2M1 &= ~0xc0;

                //0 1 0 0 0 0 0 0

    WTST =0;
                //点亮
                P2=0x40;
    while(1) {
                                P2=P2<<1;
                                Delay1000ms();
                                P2=P2>>1;
                                Delay1000ms();
    }

}
复制代码

WangC*** · 发表于 2023-11-19 03:02:37

【第八集】数组方式直接写入寄存器点亮LED

#include <STC32G.H>
#include "intrins.h"



#define ON 1
#define OFF 0

unsigned char HEX[2] ={0x80,0x40};

void Delay1000ms(void)        //@11.0592MHz
{
    unsigned long edata i;

    _nop_();
    _nop_();
    i = 2764798UL;
    while (i) i--;
}



void main() {
                unsigned int i = 0;
    //推挽输出
    P2M0 |= 0xc0;
    P2M1 &= ~0xc0;

                //0 1 0 0 0 0 0 0

    WTST =0;
                //点亮
                P2=0x40;

    while(1) {
                                P2=HEX[i];
                                i+=1;
                                Delay1000ms();
                                if(i==2){
                                        i = 0;
                                }
    }

}
复制代码

WangC*** · 发表于 2023-11-19 03:05:49

【第九集】花式流水灯，这个点亮的算法逻辑需要动脑子，现在已经晚了。这两天有时间了写。正确早日打卡到20集以上。

大*** · 发表于 2023-11-24 15:17:35

本帖最后由大雨于 2023-11-24 15:21 编辑

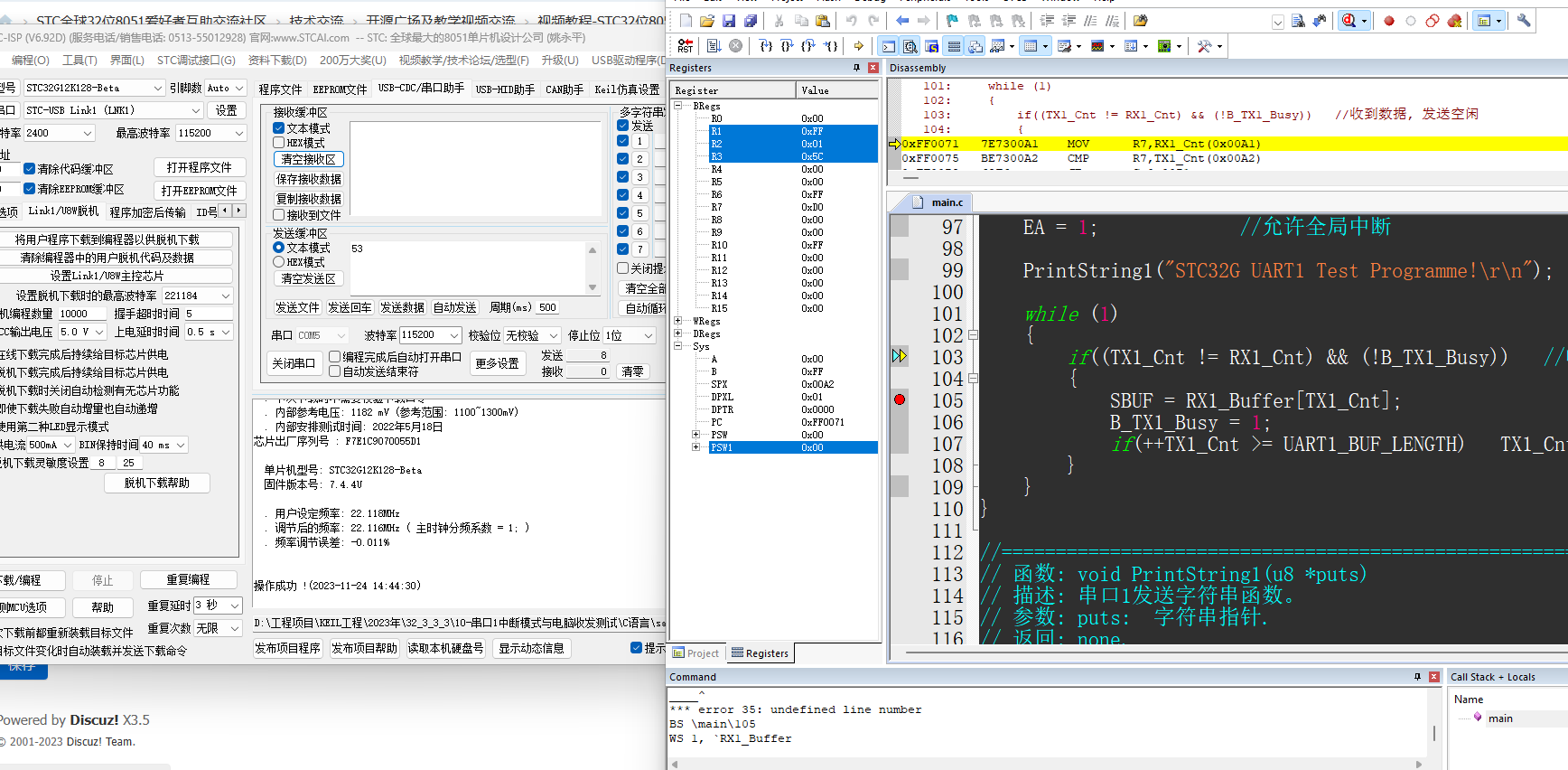

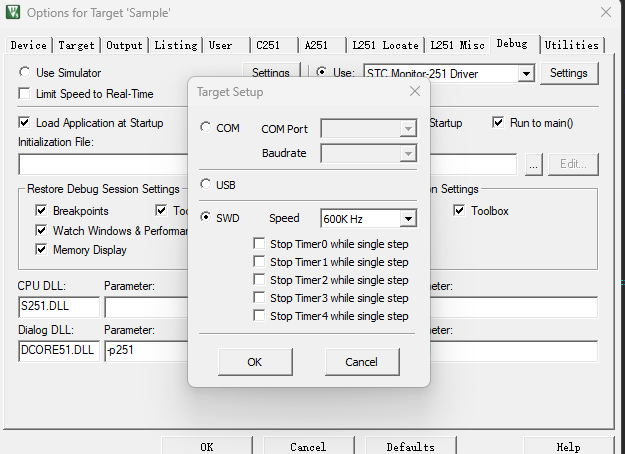

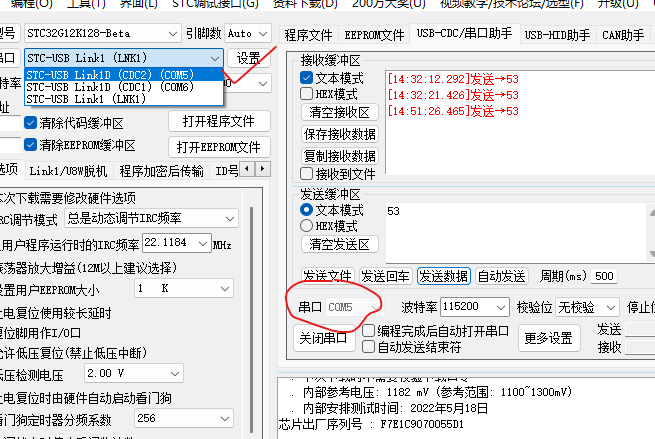

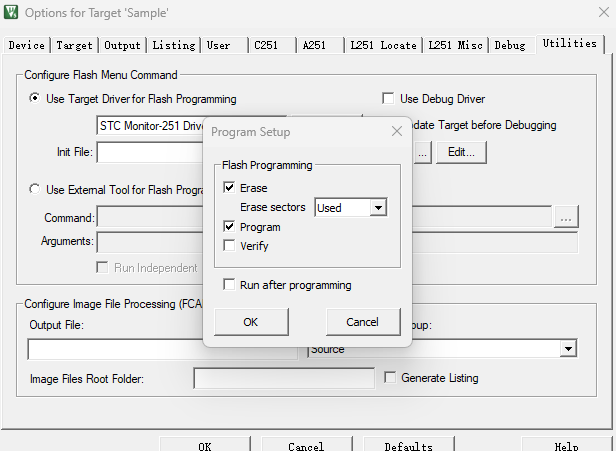

用屠龙刀2022-620板加STC-USB Link1D，仿真串口1中断模式与电脑收发不成功。

清风*** · 发表于 2023-11-24 15:20:59

大*** 发表于 2023-11-24 15:17
用屠龙刀2022-620板加STC-USB Link1D，仿真串口1中断模式与电脑收发不成功。[url][/url] ...

程序放上来分析下

大*** · 发表于 2023-11-24 15:22:35

/*---------------------------------------------------------------------*/
/* --- STC MCU Limited ------------------------------------------------*/
/* --- STC 1T Series MCU Demo Programme -------------------------------*/
/* --- Mobile: (86)13922805190 ----------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 ------------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/* --- BBS: www.STCAIMCU.com  -----------------------------------------*/
/* --- QQ:  800003751 -------------------------------------------------*/
/* 如果要在程序中使用此代码,请在程序中注明使用了STC的资料及程序          */
/*---------------------------------------------------------------------*/

/*************  功能说明 **************

本例程基于STC32G为主控芯片的实验箱进行编写测试。

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

串口1全双工中断方式收发通讯程序。

通过PC向MCU发送数据, MCU收到后通过串口1把收到的数据原样返回.

用定时器做波特率发生器，建议使用1T模式(除非低波特率用12T)，并选择可被波特率整除的时钟频率，以提高精度。

下载时, 选择时钟 22.1184MHz (用户可自行修改频率).

******************************************/

#include "..\..\comm\STC32G.h"

#include "stdio.h"
#include "intrins.h"

typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;

#define MAIN_Fosc       22118400L //定义主时钟（精确计算115200波特率）

//==========================================================================

#define Baudrate1 (65536 - MAIN_Fosc / 115200 / 4)

#define UART1_BUF_LENGTH 128

//==========================================================================

/*************  本地常量声明 **************/

/*************  IO口定义 **************/

/*************  本地变量声明 **************/

u8  TX1_Cnt; //发送计数
u8  RX1_Cnt; //接收计数
bit B_TX1_Busy; //发送忙标志

u8  RX1_Buffer[UART1_BUF_LENGTH]; //接收缓冲

/*************  本地函数声明 **************/

void UART1_config(u8 brt); // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
void PrintString1(u8 *puts);

/****************  外部函数声明和外部变量声明 *****************/

/******************** 主函数 **************************/
void main(void)
{
WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
EAXFR = 1; //扩展寄存器(XFR)访问使能
CKCON = 0; //提高访问XRAM速度

// P0M1 = 0x30; P0M0 = 0x30; //设置P0.4、P0.5为漏极开路(实验箱加了上拉电阻到3.3V)
// P1M1 = 0x30; P1M0 = 0x30; //设置P1.4、P1.5为漏极开路(实验箱加了上拉电阻到3.3V)
// P2M1 = 0x3c; P2M0 = 0x3c; //设置P2.2~P2.5为漏极开路(实验箱加了上拉电阻到3.3V)
// P3M1 = 0x50; P3M0 = 0x50; //设置P3.4、P3.6为漏极开路(实验箱加了上拉电阻到3.3V)
// P4M1 = 0x3c; P4M0 = 0x3c; //设置P4.2~P4.5为漏极开路(实验箱加了上拉电阻到3.3V)
// P5M1 = 0x0c; P5M0 = 0x0c; //设置P5.2、P5.3为漏极开路(实验箱加了上拉电阻到3.3V)
// P6M1 = 0xff; P6M0 = 0xff; //设置为漏极开路(实验箱加了上拉电阻到3.3V)
// P7M1 = 0x00; P7M0 = 0x00; //设置为准双向口
      P0M0 = 0x00; P0M1 = 0x00;
P1M0 = 0x00; P1M1 = 0x00;
P2M0 = 0x00; P2M1 = 0x00;
P3M0 = 0x00; P3M1 = 0x00;
P4M0 = 0x00; P4M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;
P6M0 = 0x00; P6M1 = 0x00;
P7M0 = 0x00; P7M1 = 0x00;

UART1_config(2); // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
EA = 1;          //允许全局中断

PrintString1("STC32G UART1 Test Programme!\r\n");  //UART1发送一个字符串

while (1)
{
      if((TX1_Cnt != RX1_Cnt) && (!B_TX1_Busy)) //收到数据, 发送空闲
      {
         SBUF = RX1_Buffer[TX1_Cnt];
         B_TX1_Busy = 1;
         if(++TX1_Cnt >= UART1_BUF_LENGTH) TX1_Cnt = 0;
      }
}
}

//========================================================================
// 函数: void PrintString1(u8 *puts)
// 描述: 串口1发送字符串函数。
// 参数: puts:  字符串指针.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void PrintString1(u8 *puts)
{
for (; *puts != 0;  puts++)    //遇到停止符0结束
{
      SBUF = *puts;
      B_TX1_Busy = 1;
      while(B_TX1_Busy);
}
}

//========================================================================
// 函数: SetTimer2Baudraye(u32 dat)
// 描述: 设置Timer2做波特率发生器。
// 参数: dat: Timer2的重装值.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void SetTimer2Baudraye(u32 dat)
{
T2R = 0; //Timer stop
T2_CT = 0; //Timer2 set As Timer
T2x12 = 1; //Timer2 set as 1T mode
T2H = (u8)(dat / 256);
T2L = (u8)(dat % 256);
ET2 = 0; //禁止中断
T2R = 1; //Timer run enable
}

//========================================================================
// 函数: void UART1_config(u8 brt)
// 描述: UART1初始化函数。
// 参数: brt: 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART1_config(u8 brt)
{
/*********** 波特率使用定时器2 *****************/
if(brt == 2)
{
      S1BRT = 1; //S1 BRT Use Timer2;
      SetTimer2Baudraye(Baudrate1);
}

/*********** 波特率使用定时器1 *****************/
else
{
      TR1 = 0;
      S1BRT = 0; //S1 BRT Use Timer1;
      T1_CT = 0; //Timer1 set As Timer
      T1x12 = 1; //Timer1 set as 1T mode
      TMOD &= ~0x30;//Timer1_16bitAutoReload;
      TH1 = (u8)(Baudrate1 / 256);
      TL1 = (u8)(Baudrate1 % 256);
      ET1 = 0; //禁止中断
      TR1 = 1;
}
/*************************************************/

SCON = (SCON & 0x3f) | 0x40; //UART1模式, 0x00: 同步移位输出, 0x40: 8位数据,可变波特率, 0x80: 9位数据,固定波特率, 0xc0: 9位数据,可变波特率
//  PS  = 1; //高优先级中断
ES  = 1; //允许中断
REN = 1; //允许接收

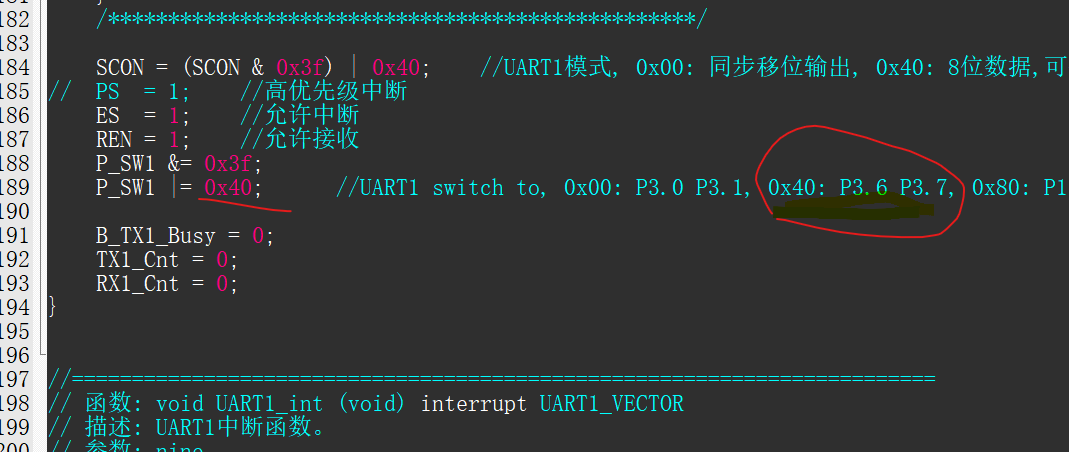

P_SW1 &= 0x3f;
P_SW1 |= 0x40;    //UART1 switch to, 0x00: P3.0 P3.1, 0x40: P3.6 P3.7, 0x80: P1.6 P1.7, 0xC0: P4.3 P4.4

B_TX1_Busy = 0;
TX1_Cnt = 0;
RX1_Cnt = 0;
}

//========================================================================
// 函数: void UART1_int (void) interrupt UART1_VECTOR
// 描述: UART1中断函数。
// 参数: nine.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART1_int (void) interrupt 4
{
if(RI)
{
      RI = 0;
      RX1_Buffer[RX1_Cnt] = SBUF;
      if(++RX1_Cnt >= UART1_BUF_LENGTH) RX1_Cnt = 0;
}

if(TI)
{
      TI = 0;
      B_TX1_Busy = 0;
}
}

大*** · 发表于 2023-11-24 15:23:41

STC爱好者发表于 2023-11-24 15:20
程序放上来分析下

/*---------------------------------------------------------------------*/
/* --- STC MCU Limited ------------------------------------------------*/
/* --- STC 1T Series MCU Demo Programme -------------------------------*/
/* --- Mobile: (86)13922805190 ----------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 ------------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/* --- BBS: www.STCAIMCU.com  -----------------------------------------*/
/* --- QQ:  800003751 -------------------------------------------------*/
/* 如果要在程序中使用此代码,请在程序中注明使用了STC的资料及程序          */
/*---------------------------------------------------------------------*/

/*************  功能说明 **************

本例程基于STC32G为主控芯片的实验箱进行编写测试。

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

串口1全双工中断方式收发通讯程序。

通过PC向MCU发送数据, MCU收到后通过串口1把收到的数据原样返回.

用定时器做波特率发生器，建议使用1T模式(除非低波特率用12T)，并选择可被波特率整除的时钟频率，以提高精度。

下载时, 选择时钟 22.1184MHz (用户可自行修改频率).

******************************************/

#include "..\..\comm\STC32G.h"

#include "stdio.h"
#include "intrins.h"

typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;

#define MAIN_Fosc       22118400L //定义主时钟（精确计算115200波特率）

//==========================================================================

#define Baudrate1 (65536 - MAIN_Fosc / 115200 / 4)

#define UART1_BUF_LENGTH 128

//==========================================================================

/*************  本地常量声明 **************/

/*************  IO口定义 **************/

/*************  本地变量声明 **************/

u8  TX1_Cnt; //发送计数
u8  RX1_Cnt; //接收计数
bit B_TX1_Busy; //发送忙标志

u8  RX1_Buffer[UART1_BUF_LENGTH]; //接收缓冲

/*************  本地函数声明 **************/

void UART1_config(u8 brt); // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
void PrintString1(u8 *puts);

/****************  外部函数声明和外部变量声明 *****************/

/******************** 主函数 **************************/
void main(void)
{
WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
EAXFR = 1; //扩展寄存器(XFR)访问使能
CKCON = 0; //提高访问XRAM速度

// P0M1 = 0x30; P0M0 = 0x30; //设置P0.4、P0.5为漏极开路(实验箱加了上拉电阻到3.3V)
// P1M1 = 0x30; P1M0 = 0x30; //设置P1.4、P1.5为漏极开路(实验箱加了上拉电阻到3.3V)
// P2M1 = 0x3c; P2M0 = 0x3c; //设置P2.2~P2.5为漏极开路(实验箱加了上拉电阻到3.3V)
// P3M1 = 0x50; P3M0 = 0x50; //设置P3.4、P3.6为漏极开路(实验箱加了上拉电阻到3.3V)
// P4M1 = 0x3c; P4M0 = 0x3c; //设置P4.2~P4.5为漏极开路(实验箱加了上拉电阻到3.3V)
// P5M1 = 0x0c; P5M0 = 0x0c; //设置P5.2、P5.3为漏极开路(实验箱加了上拉电阻到3.3V)
// P6M1 = 0xff; P6M0 = 0xff; //设置为漏极开路(实验箱加了上拉电阻到3.3V)
// P7M1 = 0x00; P7M0 = 0x00; //设置为准双向口
      P0M0 = 0x00; P0M1 = 0x00;
P1M0 = 0x00; P1M1 = 0x00;
P2M0 = 0x00; P2M1 = 0x00;
P3M0 = 0x00; P3M1 = 0x00;
P4M0 = 0x00; P4M1 = 0x00;
P5M0 = 0x00; P5M1 = 0x00;
P6M0 = 0x00; P6M1 = 0x00;
P7M0 = 0x00; P7M1 = 0x00;

UART1_config(2); // 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
EA = 1;          //允许全局中断

PrintString1("STC32G UART1 Test Programme!\r\n");  //UART1发送一个字符串

while (1)
{
      if((TX1_Cnt != RX1_Cnt) && (!B_TX1_Busy)) //收到数据, 发送空闲
      {
         SBUF = RX1_Buffer[TX1_Cnt];
         B_TX1_Busy = 1;
         if(++TX1_Cnt >= UART1_BUF_LENGTH) TX1_Cnt = 0;
      }
}
}

//========================================================================
// 函数: void PrintString1(u8 *puts)
// 描述: 串口1发送字符串函数。
// 参数: puts:  字符串指针.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void PrintString1(u8 *puts)
{
for (; *puts != 0;  puts++)    //遇到停止符0结束
{
      SBUF = *puts;
      B_TX1_Busy = 1;
      while(B_TX1_Busy);
}
}

//========================================================================
// 函数: SetTimer2Baudraye(u32 dat)
// 描述: 设置Timer2做波特率发生器。
// 参数: dat: Timer2的重装值.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void SetTimer2Baudraye(u32 dat)
{
T2R = 0; //Timer stop
T2_CT = 0; //Timer2 set As Timer
T2x12 = 1; //Timer2 set as 1T mode
T2H = (u8)(dat / 256);
T2L = (u8)(dat % 256);
ET2 = 0; //禁止中断
T2R = 1; //Timer run enable
}

//========================================================================
// 函数: void UART1_config(u8 brt)
// 描述: UART1初始化函数。
// 参数: brt: 选择波特率, 2: 使用Timer2做波特率, 其它值: 使用Timer1做波特率.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART1_config(u8 brt)
{
/*********** 波特率使用定时器2 *****************/
if(brt == 2)
{
      S1BRT = 1; //S1 BRT Use Timer2;
      SetTimer2Baudraye(Baudrate1);
}

/*********** 波特率使用定时器1 *****************/
else
{
      TR1 = 0;
      S1BRT = 0; //S1 BRT Use Timer1;
      T1_CT = 0; //Timer1 set As Timer
      T1x12 = 1; //Timer1 set as 1T mode
      TMOD &= ~0x30;//Timer1_16bitAutoReload;
      TH1 = (u8)(Baudrate1 / 256);
      TL1 = (u8)(Baudrate1 % 256);
      ET1 = 0; //禁止中断
      TR1 = 1;
}
/*************************************************/

SCON = (SCON & 0x3f) | 0x40; //UART1模式, 0x00: 同步移位输出, 0x40: 8位数据,可变波特率, 0x80: 9位数据,固定波特率, 0xc0: 9位数据,可变波特率
//  PS  = 1; //高优先级中断
ES  = 1; //允许中断
REN = 1; //允许接收
P_SW1 &= 0x3f;
P_SW1 |= 0x40;    //UART1 switch to, 0x00: P3.0 P3.1, 0x40: P3.6 P3.7, 0x80: P1.6 P1.7, 0xC0: P4.3 P4.4

B_TX1_Busy = 0;
TX1_Cnt = 0;
RX1_Cnt = 0;
}

//========================================================================
// 函数: void UART1_int (void) interrupt UART1_VECTOR
// 描述: UART1中断函数。
// 参数: nine.
// 返回: none.
// 版本: VER1.0
// 日期: 2014-11-28
// 备注:
//========================================================================
void UART1_int (void) interrupt 4
{
if(RI)
{
      RI = 0;
      RX1_Buffer[RX1_Cnt] = SBUF;
      if(++RX1_Cnt >= UART1_BUF_LENGTH) RX1_Cnt = 0;
}

if(TI)
{
      TI = 0;
      B_TX1_Busy = 0;
}
}

WangC*** · 发表于 2023-11-24 22:31:08

学期临近结束，最近太忙了，下周一就可以愉快的来学习单片机了

		自动登录	找回密码
密码			立即注册

视频教程-32位8051-屠龙刀-第0-100期合集-布丁橘长

点评

浏览过的版块
