51 开源 PWM播放音乐【奢香夫人】从SD卡中读取@STC8H8K64U @STC32G12K128

Snapd*** · 发表于 2023-10-13 12:54:45

gentl*** 发表于 2023-10-12 15:59
当前的电路很简单，也就没画电路图。

V1.2版本的

好的，多谢多谢。话说io直接驱动喇叭是不是功率很小。

gentl*** · 发表于 2023-10-13 15:08:45

Snapd*** 发表于 2023-10-13 12:54
好的，多谢多谢。话说io直接驱动喇叭是不是功率很小。

功率不大。

gentl*** · 发表于 2023-10-15 18:54:28

已更新v1.5版本，原理图明天再发

神*** · 发表于 2023-10-15 19:08:26

声音再大些就狂炸天了

gentl*** · 发表于 2023-10-15 19:39:05

神*** 发表于 2023-10-15 19:08
声音再大些就狂炸天了

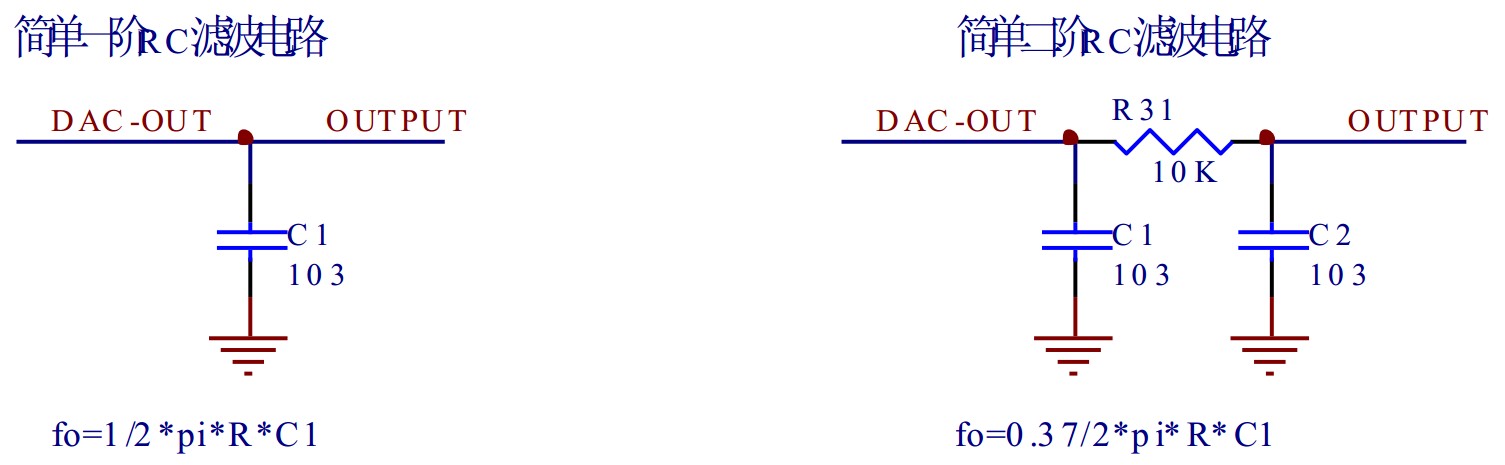

这次加了一级积分电路。

声音就小了。
中间隔了电阻，声音被衰减了

神*** · 发表于 2023-10-15 20:35:24

下面这个声音大些

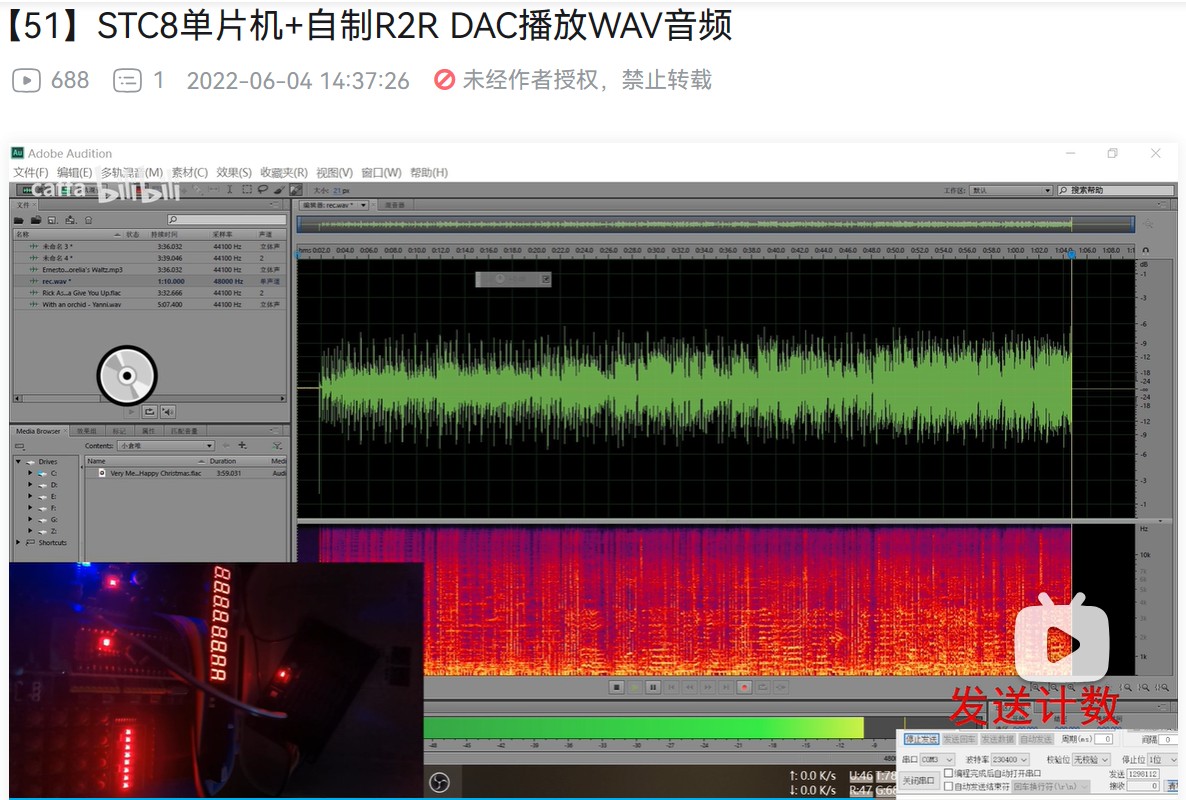

https://www.bilibili.com/video/BV1ut4y1W7X1

用串口助手直接给STC8发送WAV文件，Xdata作为缓冲区，

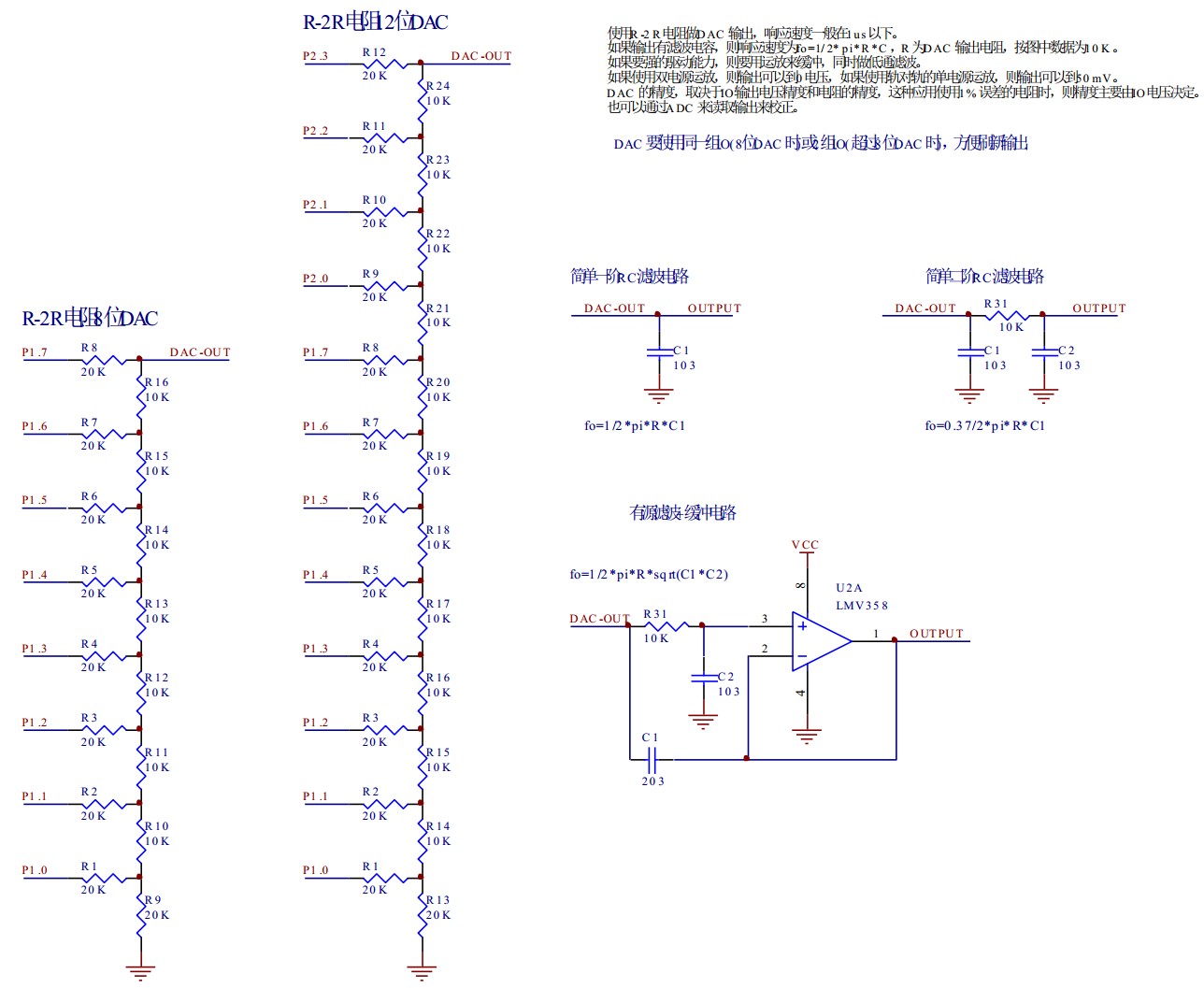

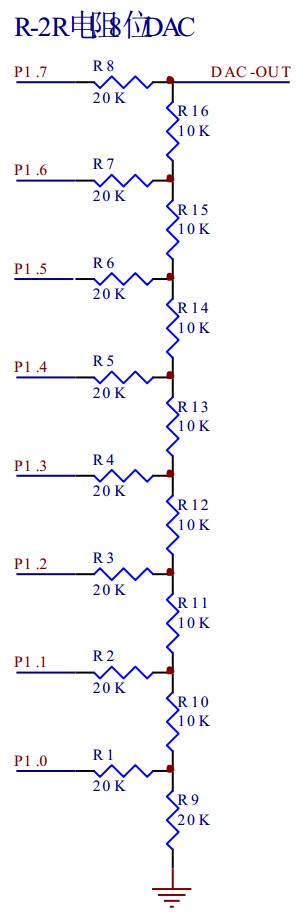

STC8直接读取送到GPIO，经过8bit R2R dac播放，接个功放就能出声，
这里是输入电脑录音。卡顿是串口波特率和wav的采样率不匹配造成的：
波特率230400bps，wav：pcm+22050Hz，单声道。
