模拟信号转直流电压

98057***

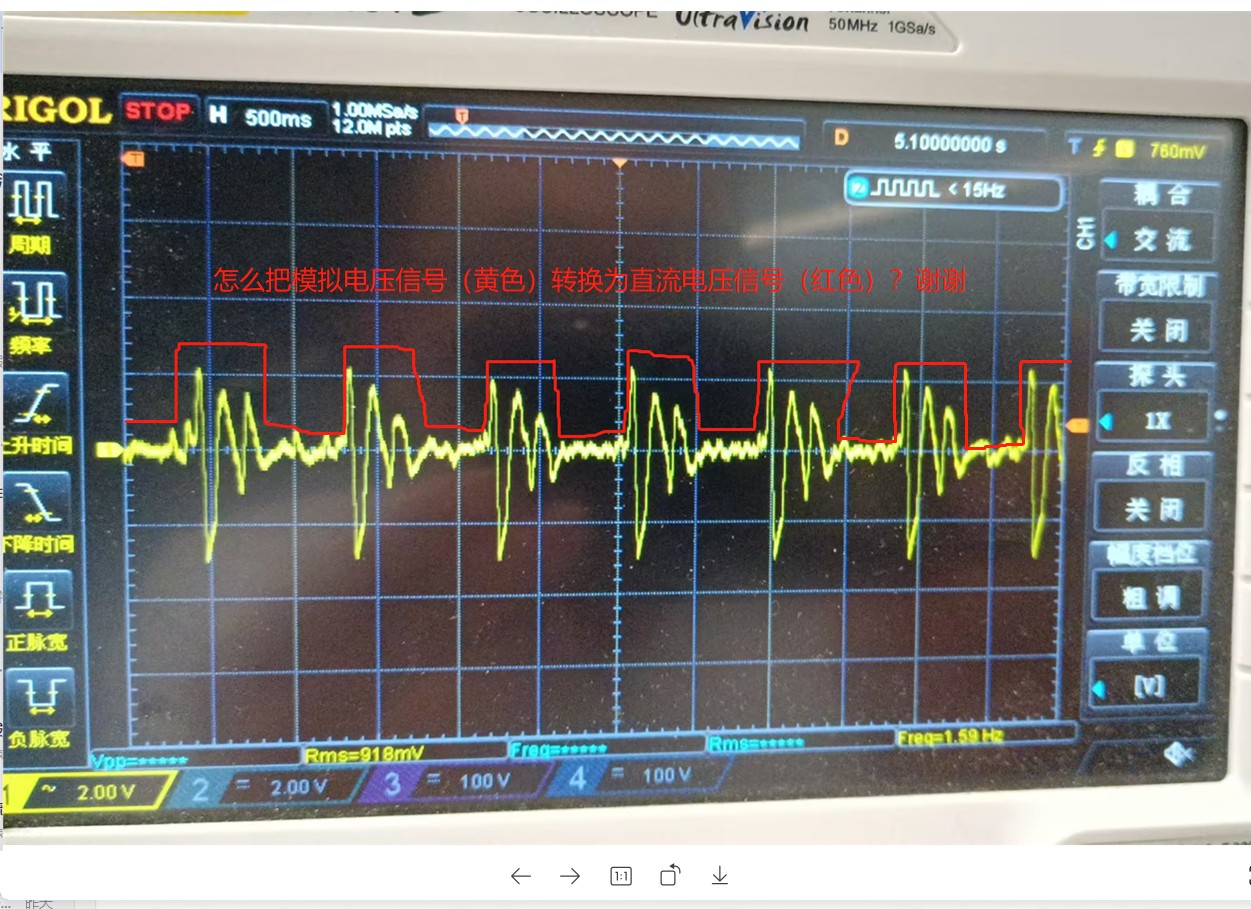

大家好，目前小弟遇到一个比较难解决的问题，如下图，请教一下要搭建什么电路才可以把模拟电压信号转换为直流电压，谢谢。

YLS***

可以使用一个积分电路。

梁***

YLS*** 发表于 2023-9-21 17:08
可以使用一个积分电路。

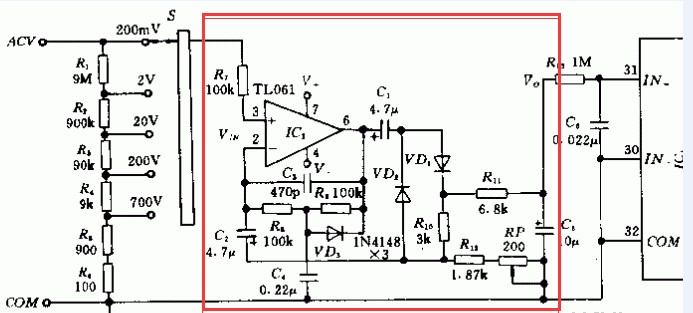

精密整流电路，参考数字万用表测交流电路。

98057***

YLS*** 发表于 2023-9-21 17:08
可以使用一个积分电路。

是不是使用运放RC积分电路？

98057***

梁*** 发表于 2023-9-21 21:09
精密整流电路，参考数字万用表测交流电路。

梁工，使用简单的电路比如使用运放RC积分电路应该可以了吧？

梁***

98057*** 发表于 2023-9-22 10:18
梁工，使用简单的电路比如使用运放RC积分电路应该可以了吧？

你是要达到什么效果？这么简单几句我看不出问题所在，我以为你是要将交流转直流。
你要让人明白你的问题，得提供一些信息：
1、信号是什么类型的（比如AM、FM）？ 幅度？ 频率？
2、你要输出什么样的波形？（比如模拟音频信号、数据信号）。

98057***

梁*** 发表于 2023-9-22 17:22
你是要达到什么效果？这么简单几句我看不出问题所在，我以为你是要将交流转直流。
你要让人明白你的问题 ...

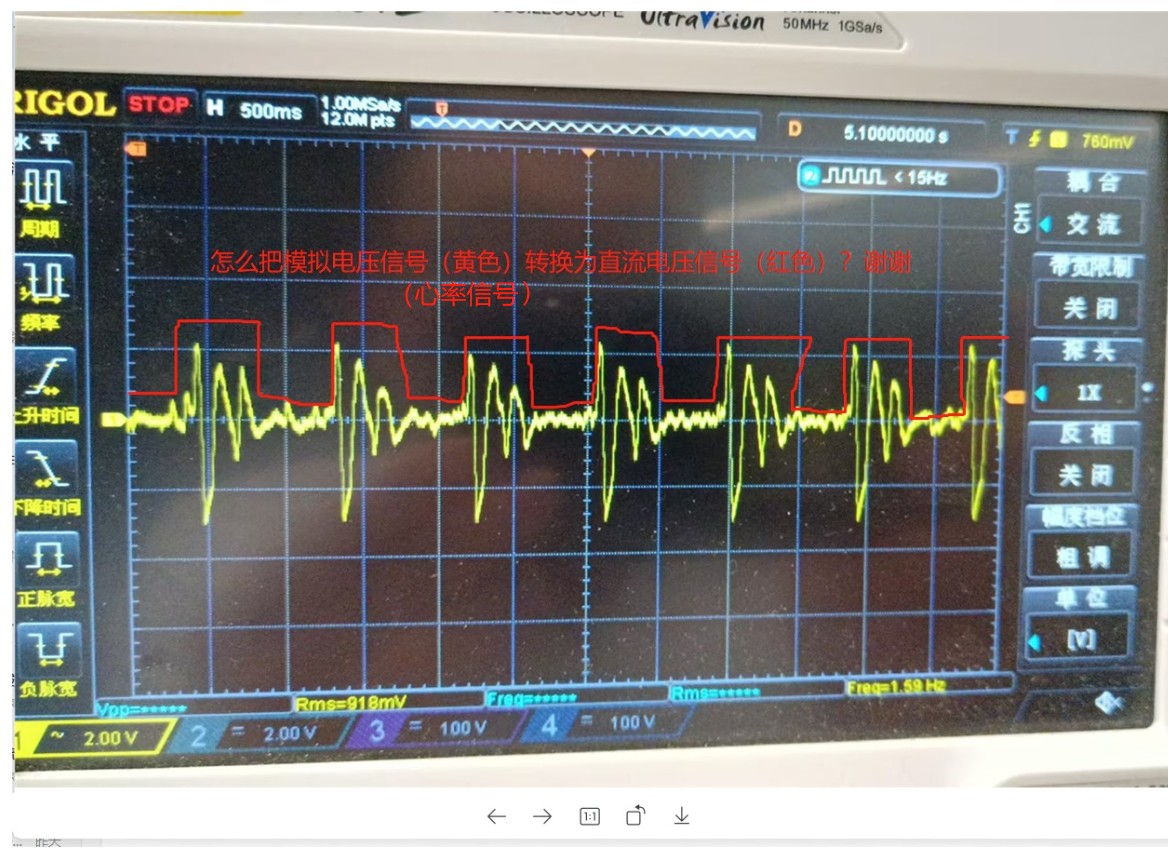

梁工，输入信号是心电（心率）信号，经过运放放大后输出，怎么把它转换为直流电压信号。

梁***

98057*** 发表于 2023-9-22 18:57
梁工，输入信号是心电（心率）信号，经过运放放大后输出，怎么把它转换为直流电压信号。

可以用DFT或FFT分析检测出来信号。

che***

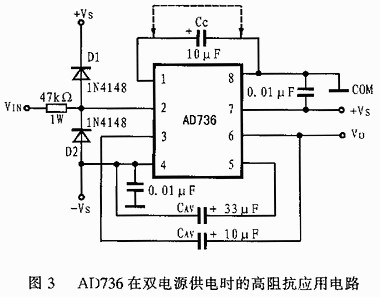

AD736 这颗芯片就是做这个用的

梁***

che*** 发表于 2023-9-23 12:22
AD736 这颗芯片就是做这个用的

AD736是真有效值转换，可能不是楼主需要的。楼主要的是检测心电图信号。数字处理是优选。
