STC8F2K16S2的ADC如何读芯片的供电电压？

Zhou*** · 发表于 2023-8-24 09:48:38

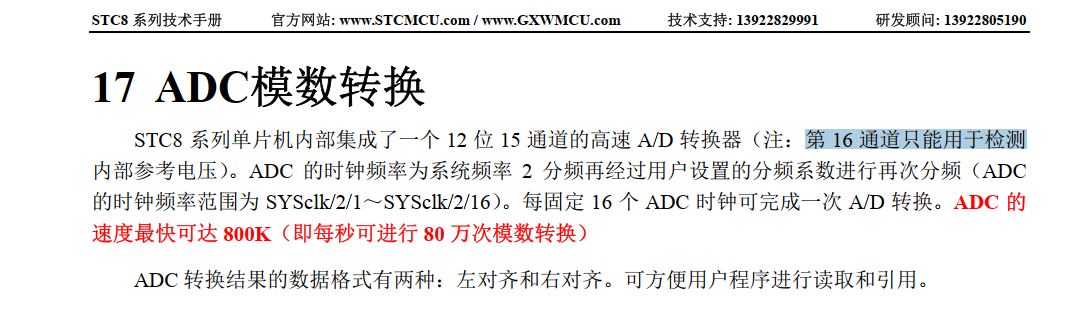

参考电压可以读，供电电压在哪里读到

梁*** · 发表于 2023-8-24 10:19:37

Zhou*** · 发表于 2023-8-24 10:42:45

梁*** 发表于 2023-8-24 10:19

可以提供一下文档吗？

梁*** · 发表于 2023-8-24 10:52:15

Zhou*** 发表于 2023-8-24 10:42
可以提供一下文档吗？

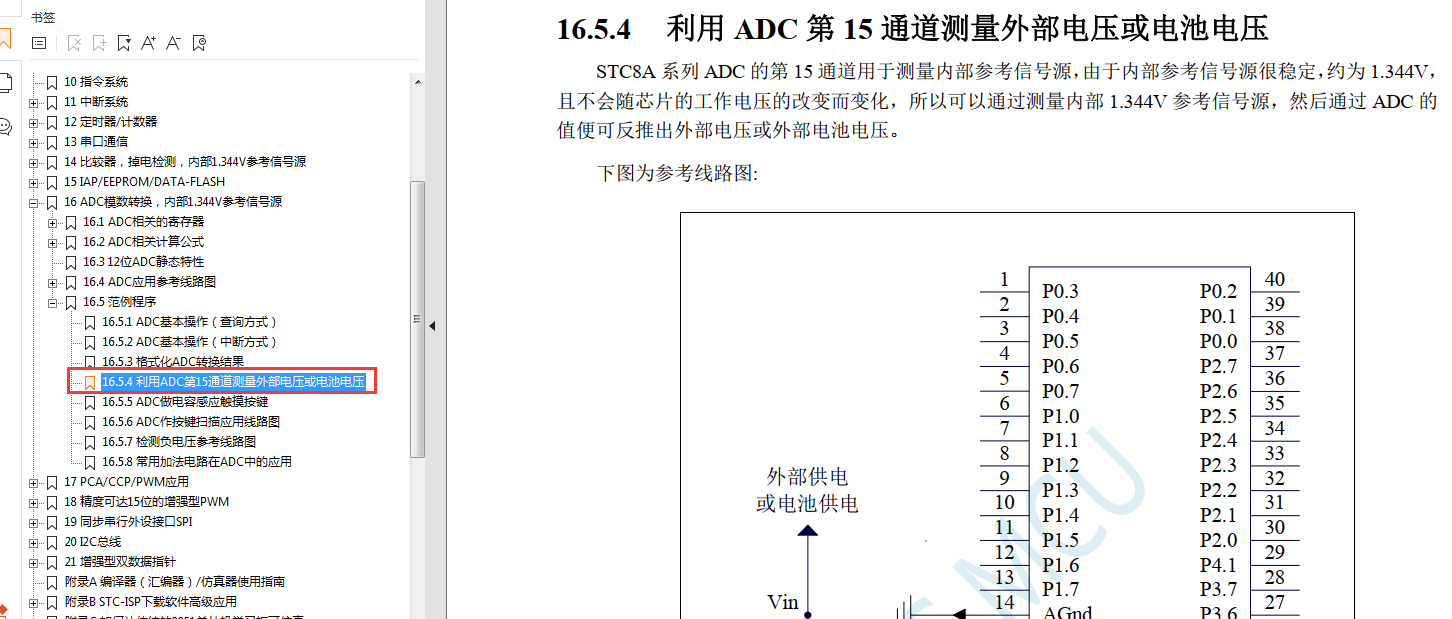

可以去STC老官网下载(www.stcmcudata.com)，我下面先贴出给您。

STC8A-STC8F-20220920.pdf (12.61 MB, 下载次数: 133)

Zhou*** · 发表于 2023-8-25 10:31:10

不行啊，读不了，卡死在while (!(ADC_CONTR & 0x20)); //查询 ADC 完成标志

梁*** · 发表于 2023-8-25 14:15:01

Zhou*** 发表于 2023-8-25 10:31
不行啊，读不了，卡死在while (!(ADC_CONTR & 0x20)); //查询 ADC 完成标志

你的型号刚开始我看错了，我看成了STC8H的。
STC8F系列没有ADC的，换成STC8G的吧。

Zhou*** · 发表于 2023-8-25 15:17:19

请问有能直接替换的芯片型号吗？引脚可以PINtoPIN

神*** · 发表于 2023-8-25 15:21:08

你贴下你的原理图的PDF, 我们分析下

Zhou*** · 发表于 2023-8-25 16:05:37

不用提供原理图吧，推荐一下可以替换STC8F2K16S2-28I-TSSOP20这个的型号就可以需要能读取内部电源电压的ADC串口和下载ISP串口兼容就好了。

神*** · 发表于 2023-8-25 16:22:41

STC8G1K17-38I-TSSOP20
STC8C2K64S2-36I-TSSOP20
