IO口驱动数码管，为什么要2个电阻？

sky***

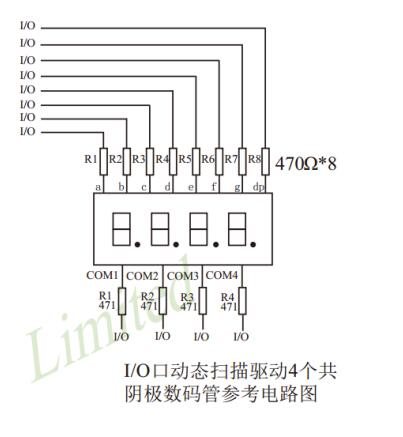

为什么上下都需要限流电阻呢？照理不是段码或者位码有限流电阻就可以吗？

梁***

数据手册是示意图，随手放个0欧电阻方便调试的，
可断开当跳线的，拷过来的图，阻值没改成0欧

COM端不需要电阻，用了电阻，当显示段数不同时，亮度不同。

此处：
COM0 ~ COM7 公共端可以使用I/O口来控制，不需要加限流电阻；
段码限流电阻 使用 : 470欧 - 1K/大些好

HeZe***

1跟8显示时，如果COM端加电阻，实际你会发现两个数字1和8亮度就差很多，看着不舒服。1是两个LED电流流过下面的电阻，而8是7个LED电流流过下面的电阻分压太多了，导致8比1暗很多，图是不好的，应该去掉下面的4个电阻

sky***

梁*** 发表于 2023-8-16 17:01
哪里的图？COM端不需要电阻，用了电阻，当显示段数不同时，亮度不同。

STC8H跟STC8G手册里都是这个图呀，我还以为必须加呢

sky***

HeZe*** 发表于 2023-8-16 18:15
1跟8显示时，如果COM端加电阻，实际你会发现两个数字1和8亮度就差很多，看着不舒服。1是两个LED电流流过下 ...

我也是这样想的，但是几个手册都是这个图，所以来问问，谢谢

清风***

外部供电

神***

数据手册是示意图，随手放个0欧电阻方便调试的，
可断开当跳线的，拷贝过来的图，阻值没改成0欧

COM端不需要电阻，用了电阻，当显示段数不同时，亮度不同。
===================================================

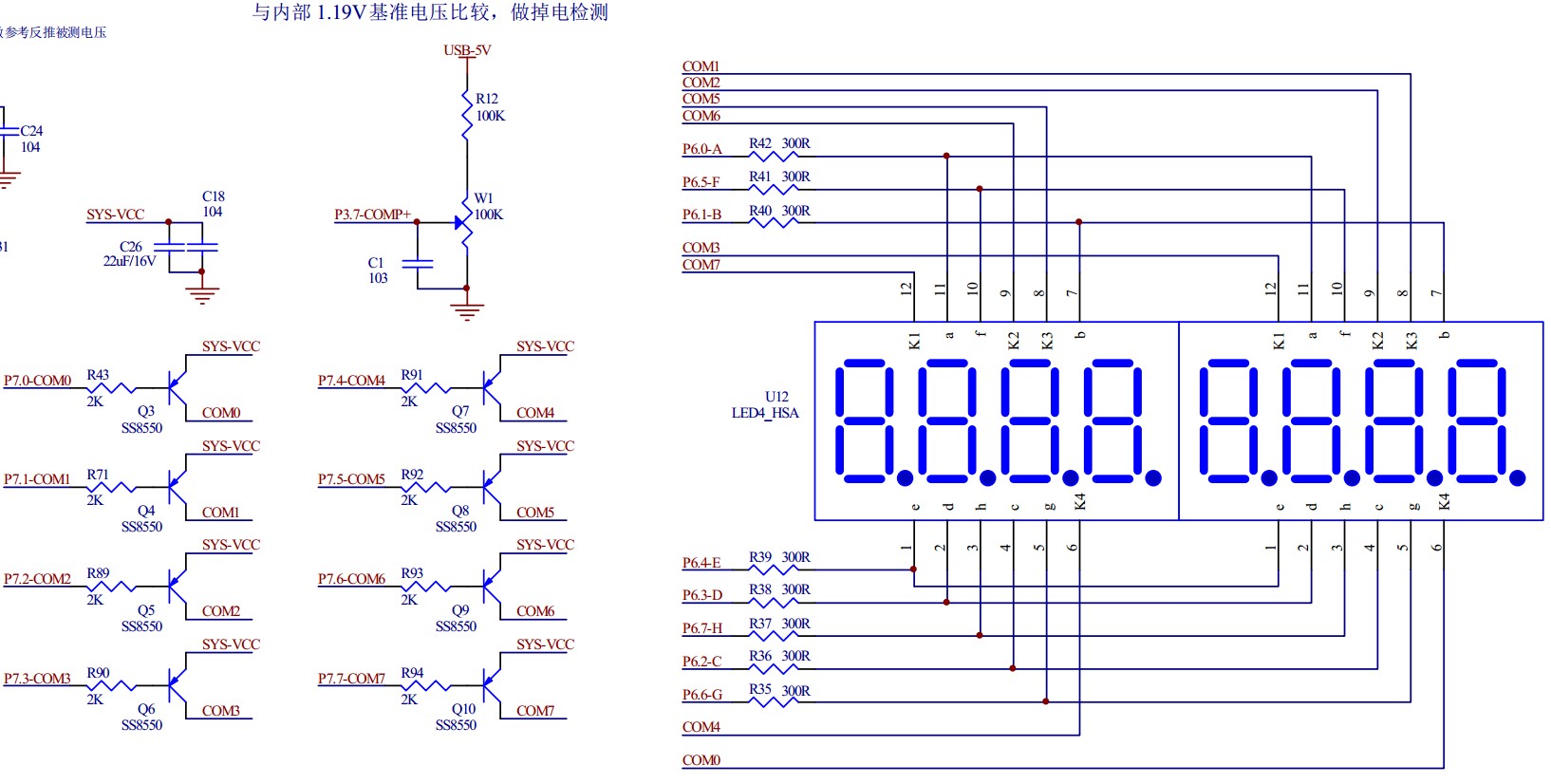

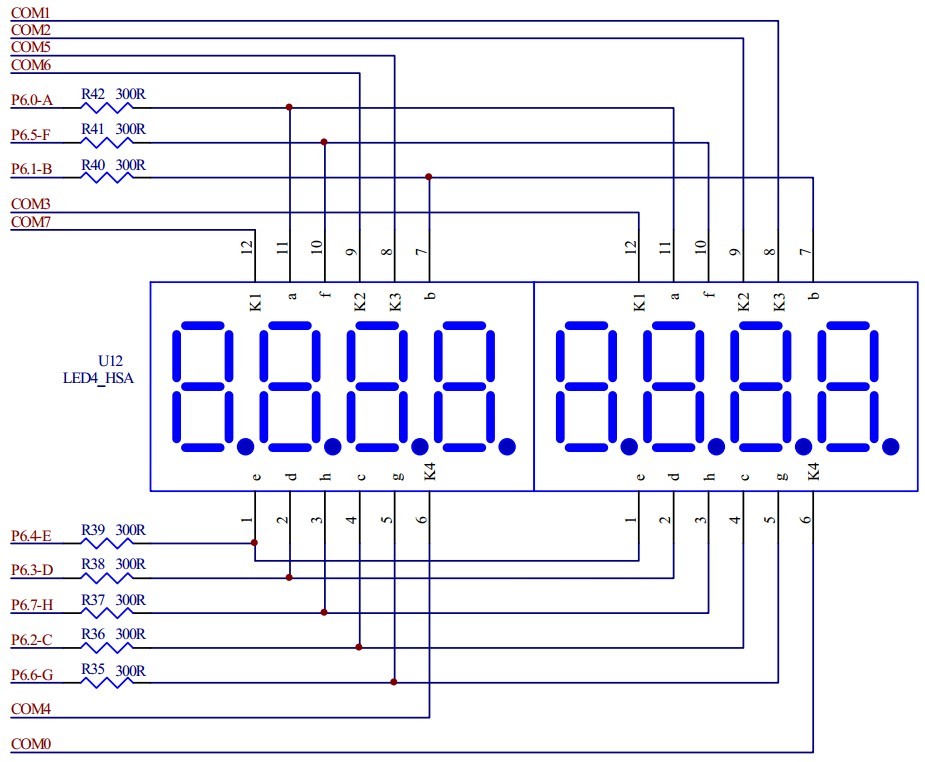

实验箱都是公共端不加加限流电阻的，在段码那加限流电阻




此处：
COM0 ~ COM7 公共端可以使用I/O口来控制，不需要加限流电阻；
段码限流电阻 使用 : 470欧 - 1K/大些好

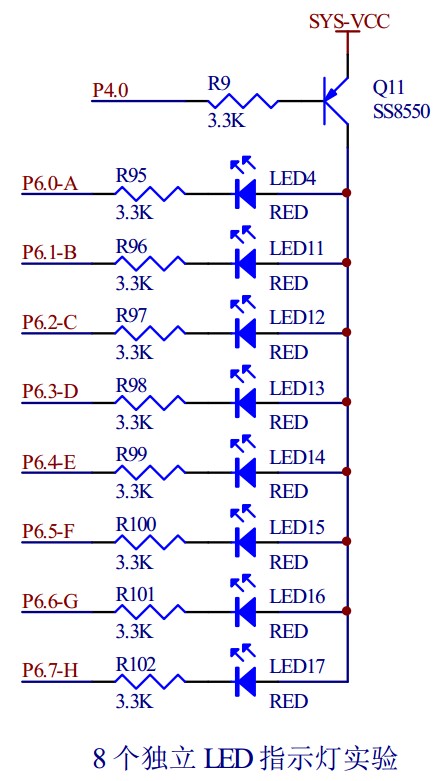

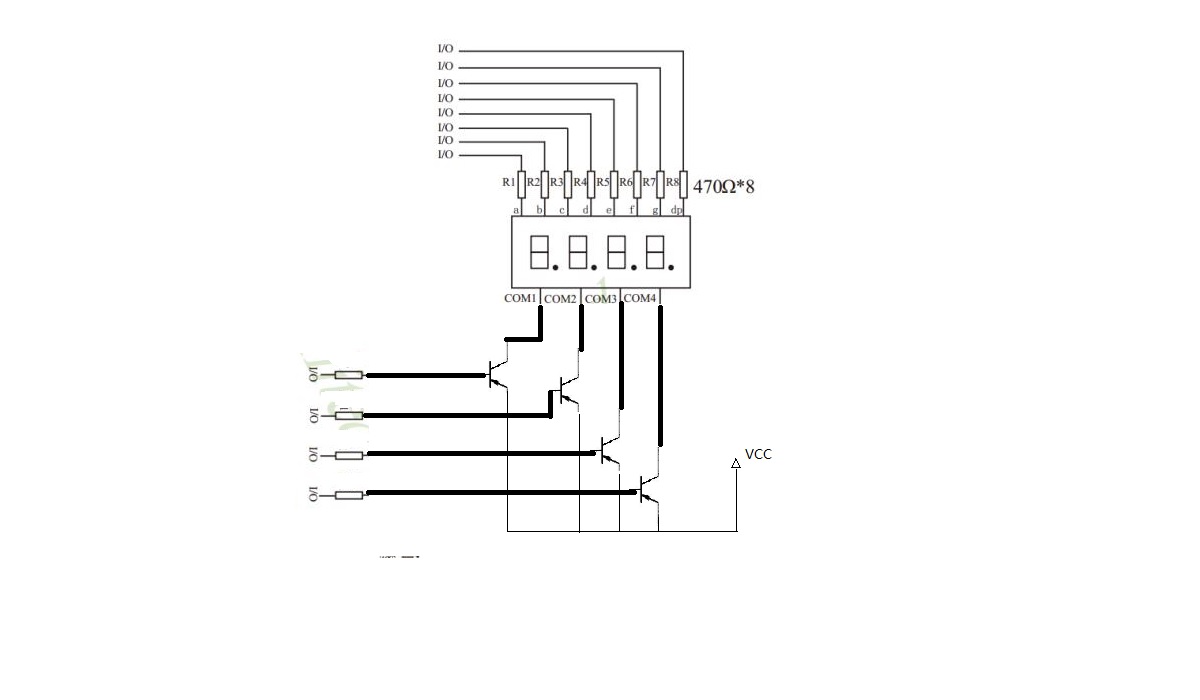

要特别高亮，公共端可以加三极管

神***

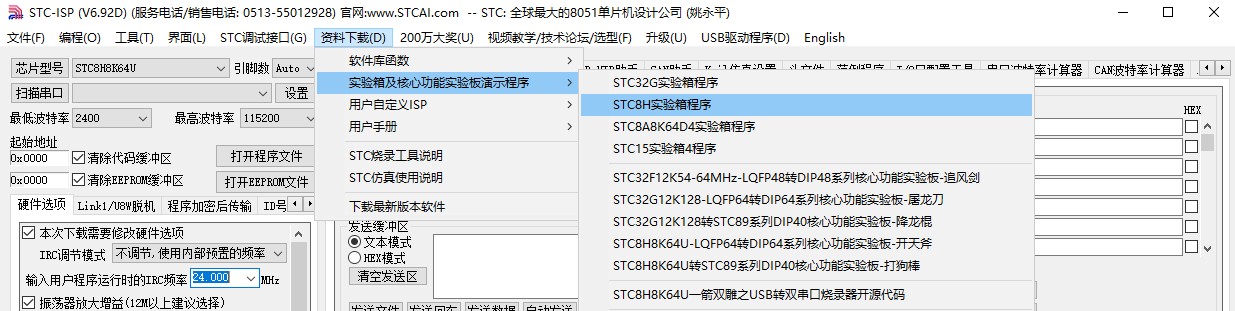

参考原理图从这下载

bogej***

又get到了，上周画了一个试验板，我只在COM端加了电阻，没在SEG端加，亮度均匀性我还没注意。下一版改过来。在这里得夸一下这个数码管驱动，几个寄存器配置一下就显示了，确实很好用，之前用595都得考虑用定时器刷新问题，现在完全不用了，就等官方再出个库就更省事了。

选择***

学习
