ADC参考电压如何设置

梁***

小电压输入给ADC直接测量，为什么没法发挥ADC的量程？ADC没办法识别小电压信号么？
============================

不是的，确定参考电压后，ADC的分辨率就确定了，能识别最小电压也确定了，比如12位ADC，2.5V参考电压，则分辨率是0.61mV，你输入61mV，都能识别，读数为100。
先问个问题：你用万用表测量一个0.8V电压，使用2V档好还是20V档好？
参考电压为2.5V，输入0.8V，12位ADC，则读数为 4096*0.8/2.5=1311，这是你这个项目中的最大读数，使用了ADC量程的32%，大约1/3，对输入电压分辨率为0.61mV。
现在将信号放大3倍变成2.4V，则读数为 4096*0.8*3/2.5=3932，则读数更多，对ADC量程利用合理，对输入电压分辨率为0.2mV。

98057***

梁*** 发表于 2023-8-14 10:47
小电压输入给ADC直接测量，为什么没法发挥ADC的量程？ADC没办法识别小电压信号么？
====================== ...

在将信号放大3倍变成2.4V，但是参考电压并没有变，对输入电压分辨率怎么变为0.2mV了，不应该是0.61mV吗？。

梁***

98057*** 发表于 2023-8-14 11:55
在将信号放大3倍变成2.4V，但是参考电压并没有变，对输入电压分辨率怎么变为0.2mV了，不应该是0.61mV吗？ ...

没看明白上面的详细描述么？ 这么浅显的道理。
0.61mV是ADC的分辨率，输入电压不放大，则分辨率也是0.61mV。
输入放大3倍，则0.61/3=0.2mV。
比如你输入0.8V，即800mV，放大3倍，ADC读数为3932，则电压分辨率=800/3932=0.2mV。
如果这还看不明白，我也没法回复了。

98057***

梁*** 发表于 2023-8-14 13:03
没看明白上面的详细描述么？ 这么浅显的道理。
0.61mV是ADC的分辨率，输入电压不放大，则分辨率也是0.61m ...

原来输入电压信号没有放大，那么输入电压至少是0.61mV,ADC才可以识别，如果接入放大系数为3倍的运放，那么输入信号也就是运放输入端的电压至少是0.2mV就可以被ADC识别了，因为0.2mV经过运放放大3倍后等于0.6mV，满足最小ADC识别的最小刻度，是这样吧？梁工

98057***

梁*** 发表于 2023-8-14 13:03
没看明白上面的详细描述么？ 这么浅显的道理。
0.61mV是ADC的分辨率，输入电压不放大，则分辨率也是0.61m ...

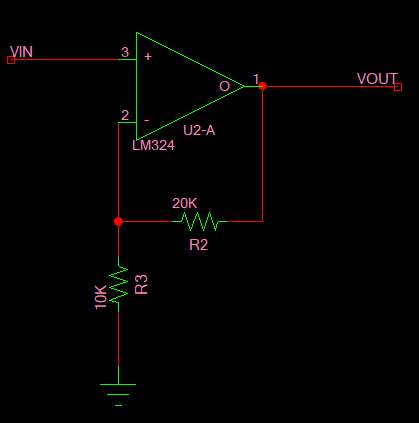

梁工，放大3倍的电路如下图：

梁***

98057*** 发表于 2023-8-14 15:45
梁工，放大3倍的电路如下图：

可以。运放要使用LMV321。

98057***

梁*** 发表于 2023-8-14 16:05
可以。运放要使用LMV321。

LMV321运放它有什么明显的优势吗？我想使用LM358

梁***

98057*** 发表于 2023-8-14 17:56
LMV321运放它有什么明显的优势吗？我想使用LM358

LMV358，低压（3~5V）就可以工作，轨对轨输入输出，失真小。使用3PEAK的LMV321，则输入是高阻抗的（输入电流pA级别）。

梁***

你了解一下运放的一些参数。

98057***

梁*** 发表于 2023-8-14 22:19
你了解一下运放的一些参数。

好的
