PID 算法来了，视频讲解; PID温控；串口绘图；USB-CDC虚拟串口/就是串口

laohu***

太好了，收藏备用

ybw62***

讲解视频在哪里？

梁***

ybw62*** 发表于 2025-6-28 14:47
讲解视频在哪里？

主楼有链接

Ai_St***

学习了

梁***

温度控制是正向的（脉宽与温度关系是温度越高脉宽越大）我想做一个可调恒流电源，是电流越大脉宽越小反向的要怎么弄这个PID啊？（修改那里？）我是小白

梁***

梁*** 发表于 2025-7-3 09:23
温度控制是正向的（脉宽与温度关系是温度越高脉宽越大）我想做一个可调恒流电源，是电流越大脉宽越小反向的 ...

贴出你恒流控制部分的电路。

梁***

梁*** 发表于 2025-7-3 10:43
贴出你恒流控制部分的电路。

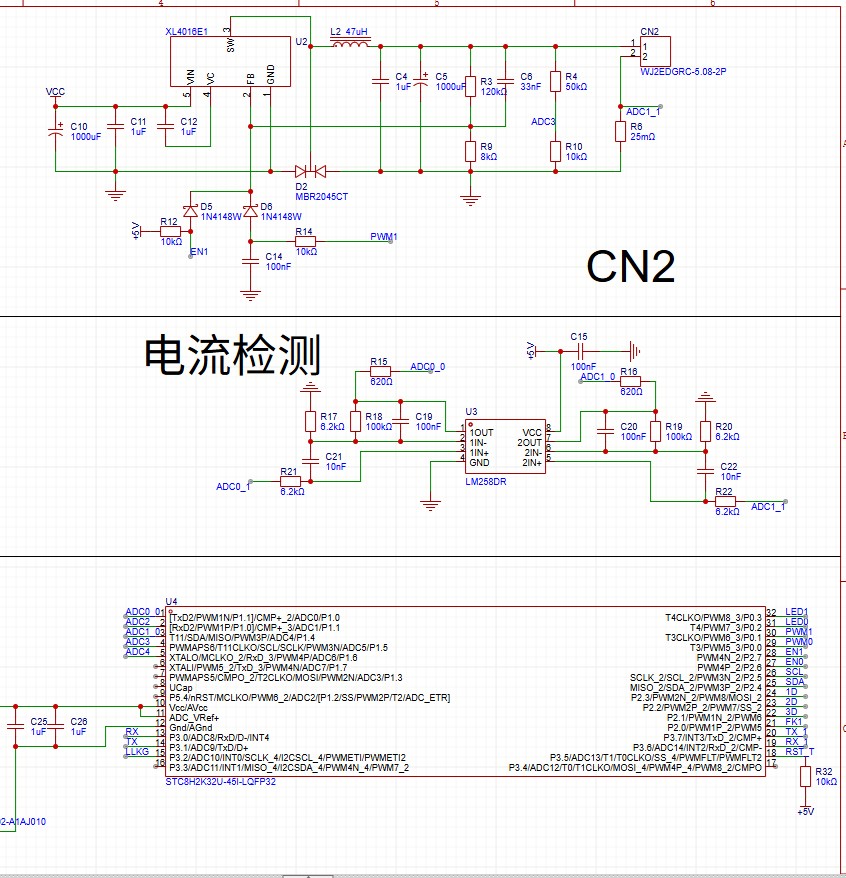

这个

梁***

梁*** 发表于 2025-7-3 11:28
这个

1、你的电路中，MBR2045CT错误，1、3脚应该短路在一起。
2、电压控制电路错误，从PWM滤波得到稳定电压后，最好经过运放缓冲，再串联电阻到FB。
3、PID计算得到结果，取反PWM占空比即可反过来，不需要特别处理。
4、U3运放改用3PEAK公司的LMV358TP-SR或LMV358B。

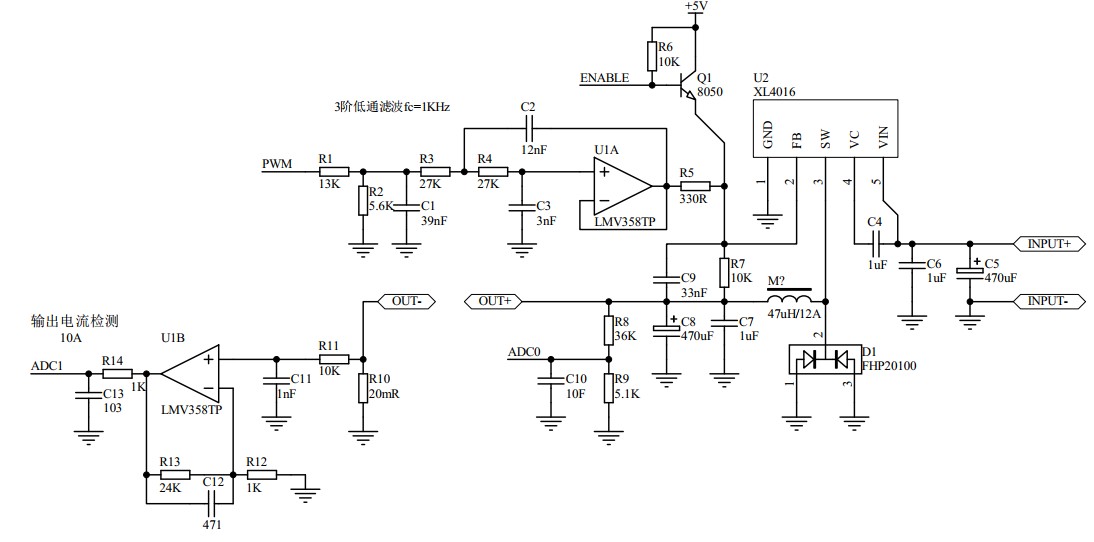

画个图给你参考：

梁***

梁*** 发表于 2025-7-3 14:18
1、你的电路中，MBR2045CT错误，1、3脚应该短路在一起。
2、电压控制电路错误，从PWM滤波得到稳定电压 ...

1.在实际电路中是短接在一起的
2.我看了示波器一级RC滤波就很好，就直接这样接进去用了。这个运放好像什么都没做，这个运放是起到什么作用的啊？
3.直接周期减去PID生成的PWM占空比就可以？
4.捡了现成的就用了哈哈哈

梁***

梁*** 发表于 2025-7-3 14:41
1.在实际电路中是短接在一起的
2.我看了示波器一级RC滤波就很好，就直接这样接进去用了。这个运放好像什 ...

1、给别人看的电路图要画对，否则别人会误解。
2、运放做二阶有源低通滤波（Q=1）以及阻抗变换（变成低阻）。你示波器看RC滤波后信号好，到你实际使用未必是对的，PID需要响应速度，你一级RC要达到纹波要求，截止频率会很低，PID会不好做的。
3、是的。
4、运放不好，可能会导致你花很多时间去处理不必要、又不可能处理好的问题。
