2023/08/23 第十八集
         STC8H8K64U
           4个串口  全双工 支持DMA

           两个SBUF独立

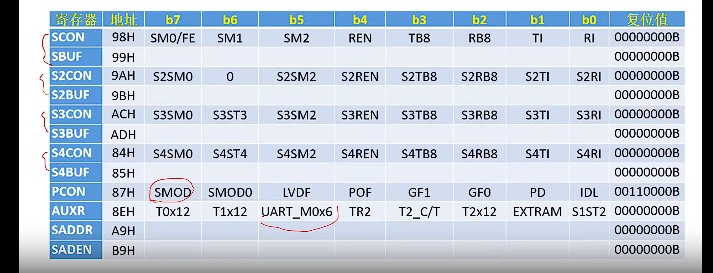

         SFR

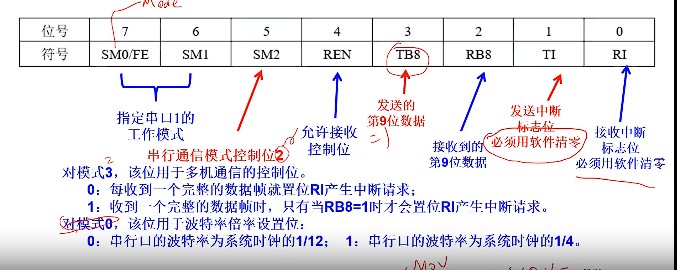

      SCON


       常用模式1 3

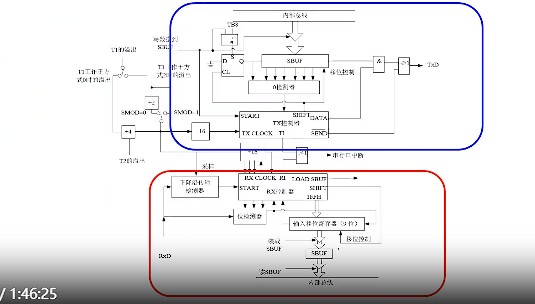

    工作模式1示意图



    可以由定时器作为波特率发生器







gentl***

2023/08/28 第十九集

       使用定时器作为波特率发生器时要 TR1/TR2=1
       中断不用开

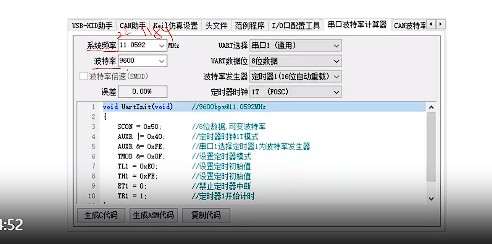

   常用stc-isp 工具计算定时器初值

    实时任务需要 中断

     编程要点
         SCON 设置
         TMOD/SMOD 设置
         ES/EA 设置
         data -> SBUF
          清TR/RI 编程序

          其他串口类似，注意寄存器不同

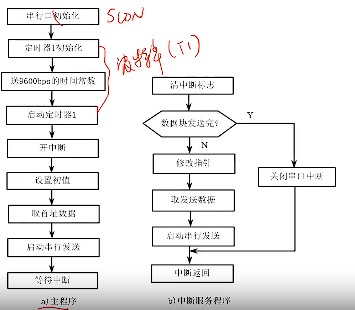

    流程图

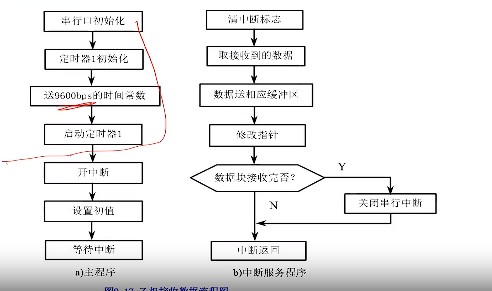

        发送



       接收





      注意波特率要相同，才能进行通信

  多机通信

                SM2 标志位区分

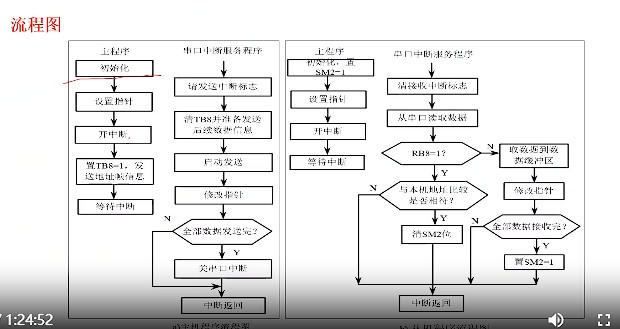

     流程图


      注意TB8=1     发地址
           发完清TB8







gentl***

留一层，备用

gentl***

2023/08/30  第二十集

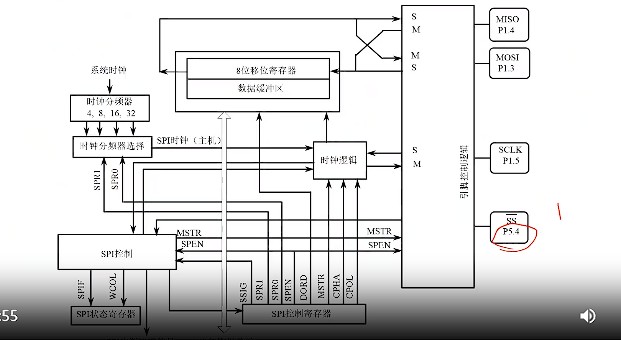

   SPI 结构
        常用于 存储器 a/d  d/a led  lcd  通信
        分主从




      SPDAT 相当于串口的SBUF

       从机不能主动发送时钟
       时钟由主机系统时钟分频形成
            SPR0 SPR1 控制

       SPEN 控制开关
       SSIG 是否忽略ss

        CPHA/CPOL   相位/极性
       SPIF/WCOL  状态

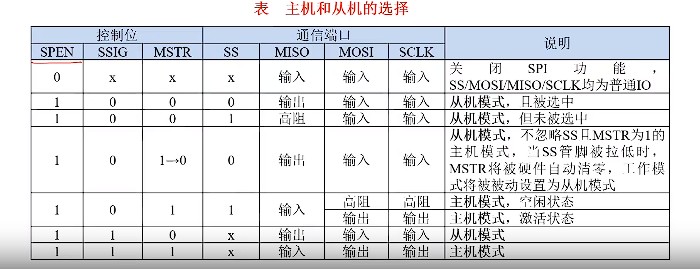

       主从选择


       注意WCOL 写1清0   可能是飞利浦搞错啦，还不承认

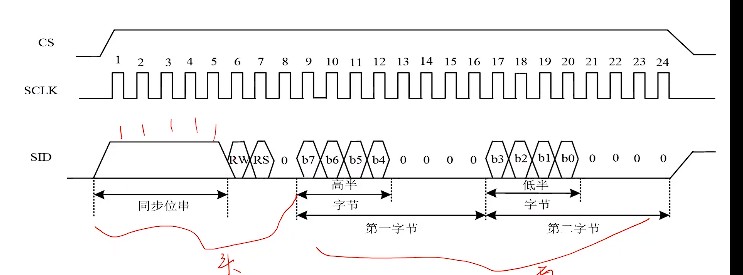

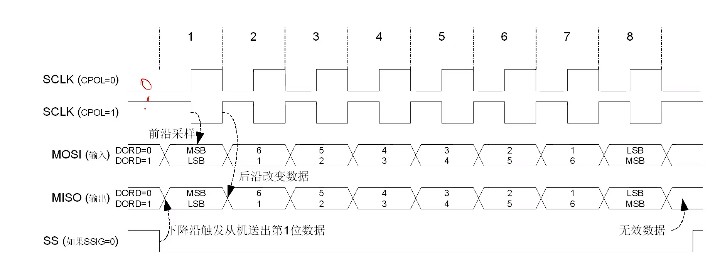

       时序图


        CPOL 决定 高/低电平  空闲还是激活状态
        CPHA  前后沿
        具体的看图，时序图描述的很清晰



gentl***

2023/08/30 第二十一集

        硬件spi就这几个寄存器

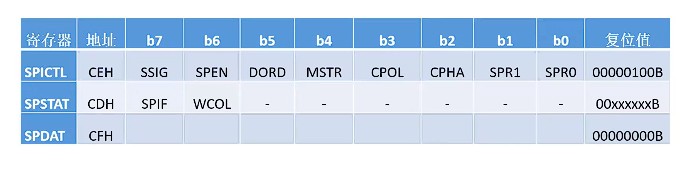

       SPCTL
          .7 SSIG  1忽略ss
          .6 SPEN  1使能
          .5 DORD 1先传低位
          .4 MSTR  主从选择  结合SSIG
          .3 CPOL    1 SCK=1空闲 前沿下降沿
                         0 SCK=0空闲        上升沿
          .2 CPHA,  时钟选择
          .1.0  联合控制时钟速率
     SPSTAT
          SPIF/WOCL  标志位  写1清理0
      SPDAT
          数据

       后面的例子是个驱动LCD 屏幕的
             注意这是个慢速设备


       时序图


       大家课后可以尝试一下 试验箱的SPI FLASH 的驱动 和 oled12864 的驱动
       可能实用性更大一些,当然LCD 屏幕由于屏幕较大,也有许多适合使用的场景.
       我在论坛也写了一篇关于spi 驱动oled 屏幕的文章
          https://www.stcaimcu.com/forum.php?mod=viewthread&tid=4022







gentl***

2023/09/04 第二十二集


   I2C  简单 有效

          时序很重要

          有主从机
          可多主机
          仲裁/同步

    I2C 工作原理
          同一时钟
          两个线   sda  scl   （其实还有GND）
          sda scl 要上拉

         开漏模式

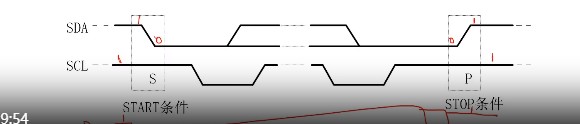

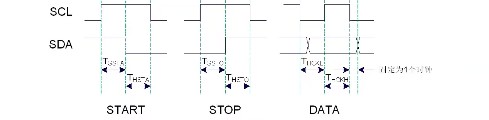

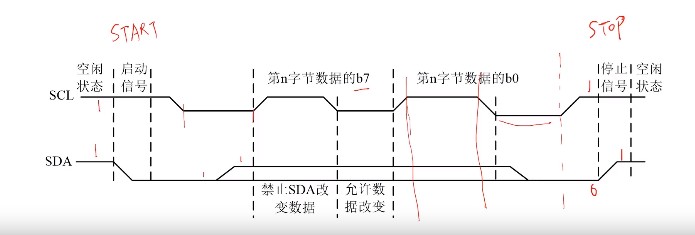

     时序




      每个器件唯一地址


        写指令

      字节写

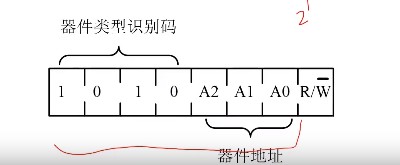

      注意R/#WD 位置在地址后 应答前

    页面写
         发首地址，写多个
         再停止


gentl***

2023/09/04 第二十三集

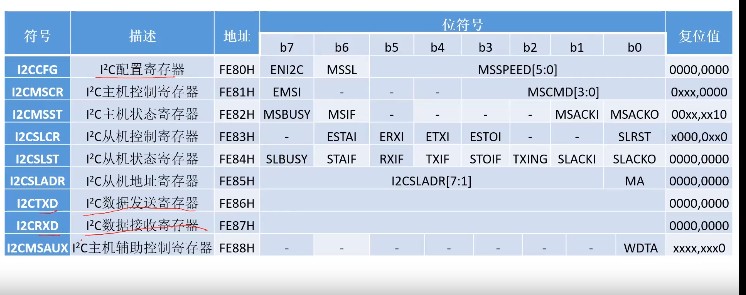

      STC8H 的i2c寄存器



      比spi 要多一点

      ENI2C 关闭可以复位




     建立时间与保持时间/速度 通过MSSPEED 设置

     课上讲的例程是使用24c02的存储器

     程序要点
          设计程序时可以在头部宏定义 地址，方便以后修改
          使用sbit 定义一些 引脚，虽然没用，但便于阅读。（曾经有个小白，改了这里的引脚定义，发现并没用，当时还困扰了好久）

          配置好相关寄存器

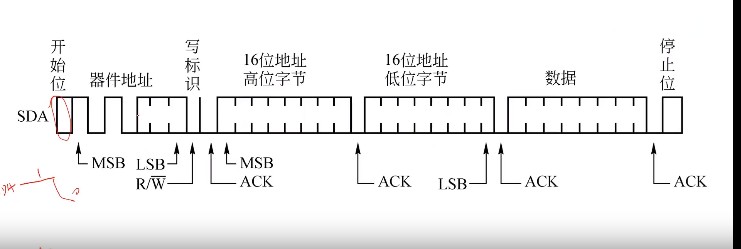

          start -  设备地址 W  - 存储器地址  - 数据  -  停止命令
          start -  设备地址 W  - 存储器地址  - start   - 设备地址R- 读数据发ACK-  停止命令




gentl***

2023/09/04 第二十三集
      STC8H 的i2c寄存器



      比spi 要多一点

      ENI2C 关闭可以复位




     建立时间与保持时间/速度 通过MSSPEED 设置

     课上讲的例程是使用24c02的存储器

     程序要点
          设计程序时可以在头部宏定义 地址，方便以后修改
          使用sbit 定义一些 引脚，虽然没用，但便于阅读。（曾经有个小白，改了这里的引脚定义，发现并没用，当时还困扰了好久）

          配置好相关寄存器

          start -  设备地址 W  - 存储器地址  - 数据  -  停止命令
          start -  设备地址 W  - 存储器地址  - start   - 设备地址R- 读数据发ACK-  停止命令




gentl***

2023/09/06 第二十四集

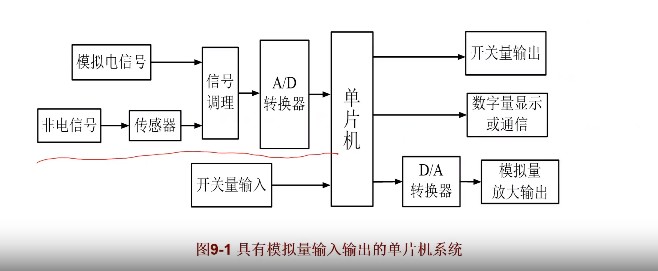

     模拟量转数字量

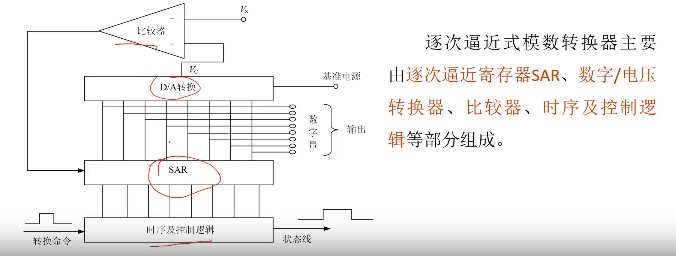

    逐次逼近



    原理类似杆秤

    分辨率 8位 5V  19.5mv

     8  10  12  14  16  常见位数

    stc15通道 1个公共adc

    存在转换时间 采样保持时间

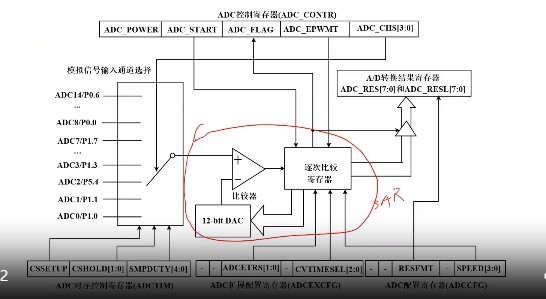

    内部结构


    寄存器  ADC_CONTR  ADCCFG
                   记得设置io高阻模式

               ADC_RES,ADC_RESL  放高低位数据

                ADCTIM 时序控制

                ADCEXCFG  转换次数

gentl***

2023/09/07 第二十五集

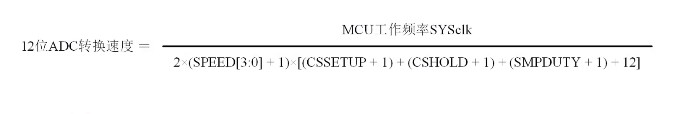

             计算公式

            转换公式 4096 x  vin/vref

            还可以反推输入电压

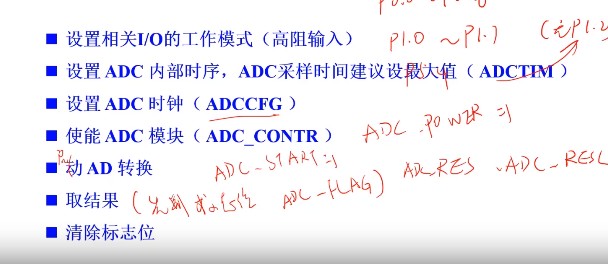

            编程步骤


           实例是ntc测温

          ADC_CONTR &=~0x20；
              这条语句可以思考一下
              好用的清0写法

          ADCRES要强制转换u16

          得到结果查表

           后面讲了下硬件调试， 很直观，很好用。

          另一个应用 ad按键
             节省io
          两组可以实现按键同时按下。
