隔离USB烧录器，带电无法下载烧录

fisho*** · 发表于 2023-8-3 09:42:56

大家好！

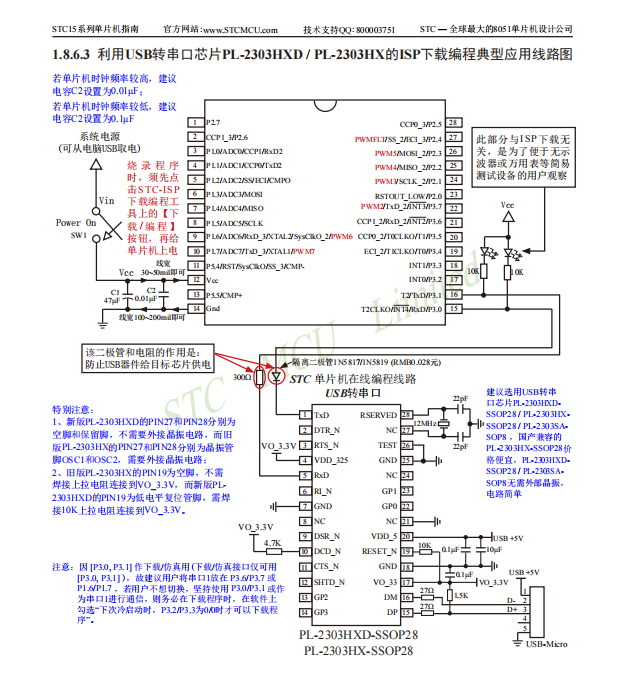

我遇到两个产品，如果连电源板或者马达，即使不通电也不能烧录，我按照下面指引加了RXD 加了300R,TXD加了反向二极管，但是一直不成功。
每次都要将12V供电线或直流马达断开才可以烧录，比较麻烦。
哪里可以买这种做好隔离烧录器？

电子DI*** · 发表于 2023-8-3 11:08:32

神*** · 发表于 2023-8-3 19:47:22

原理图的PDF发上来

fisho*** · 发表于 2023-8-3 21:00:33

好的，我刚学习STC单片机就买个这个，不直到仍哪里去了，我试一下。

fisho*** · 发表于 2023-8-8 11:26:40

买了新的mini还是不成功，只能断线升级

AI*** · 发表于 2023-8-8 14:10:24

fisho*** 发表于 2023-8-8 11:26
买了新的mini还是不成功，只能断线升级

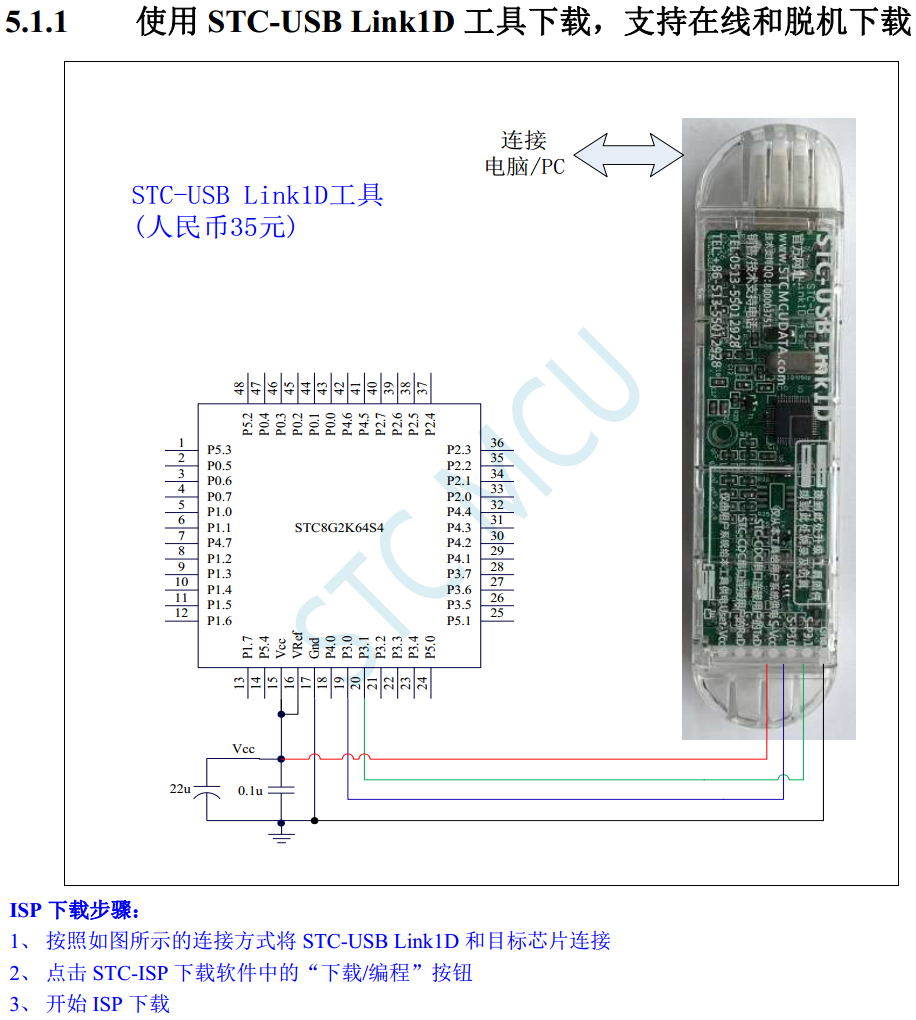

是 U8W-MINI 还是 STC-USB Link1D?

神*** · 发表于 2023-8-8 14:51:48

自己的原理图，如何连接的图发上来，否则无法分析

autop*** · 发表于 2023-8-8 15:00:44

没看到电路图，从描述来应该是通过其他IO引脚供电导致断电不彻底造成的。1楼冲哥的是个好办法。这种不是隔离的问题了，要彻底断电或看看芯片是否支持USB下载（不能有其他外围及P32要可接地）。
btw: 我以前试过使用光耦隔离的串口适配器下载STC单片机，下载失败，可能是光电隔断的信号传输不良。（不是这个场景）
