读手册时的疑惑——使能内部上拉电阻

泰勒***

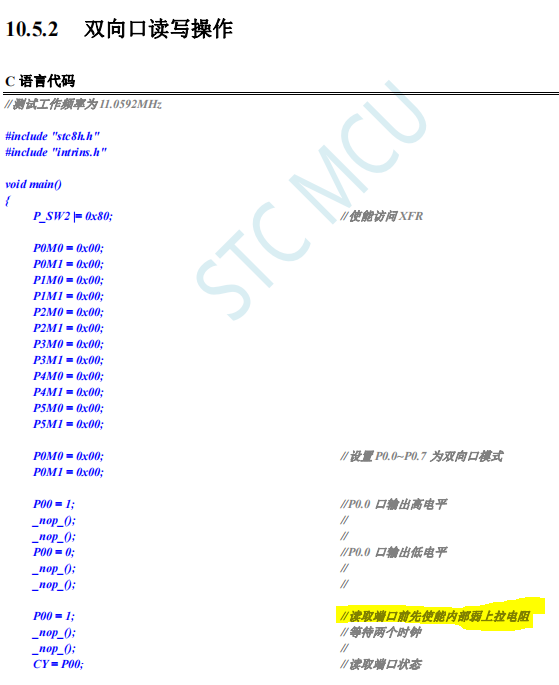

注释说读端口前先使能内部上拉电阻，应该是配置P0PU寄存器吧？？？？？？？？？

乘风***

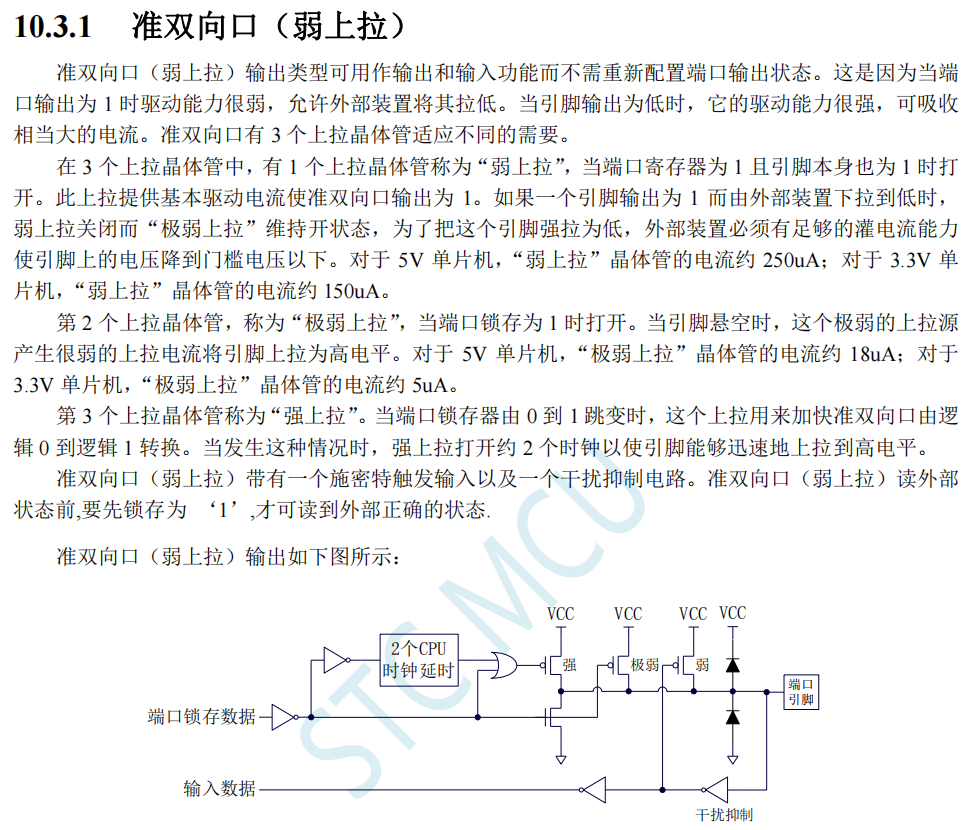

这里的弱上拉不是指内部4.1K的上拉电阻，而是指准双向模块的内部等效上拉结构：

熊***

双向模式，弱上拉。
如果对IO输出为0。P00=0;
然后读取这个IO。即便外面的微弱的高电平,这时候都会被拉低。
value=P00;
结果是0

所以这个时候呢，要想读正确，必须使能弱上拉电阻。也就是对IO口写1操作。
P00=1;
value=P00；
这个时候读到的值才是IO口真正的电平。

这也是有些书本写的，51单片机IO读之前要写1操作。

清风***

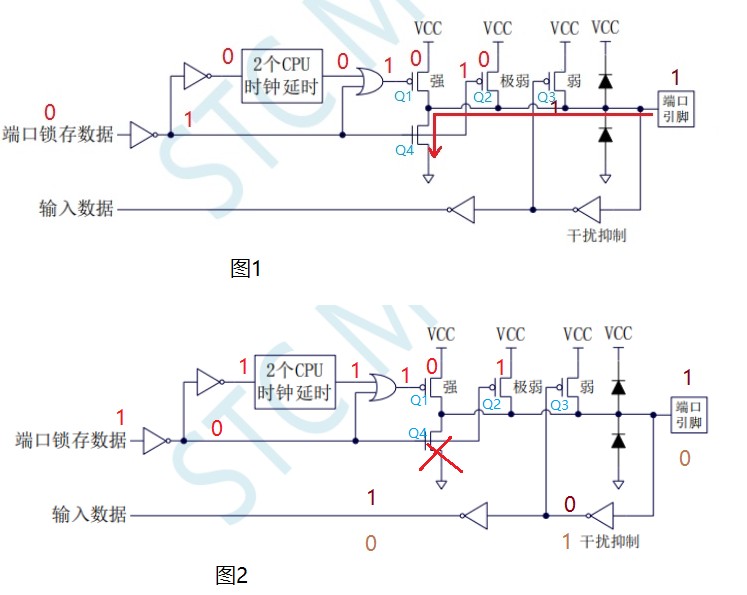

端口写0，见图1，会使Q4导通，不管管脚上是0还是1，都会把管脚电平拉低成0，读入数据出错。

端口写1，见图2，会使Q4截止，极弱上拉导通，给管脚提供VCC，管脚本身是高电平，弱上拉Q3参与导通，则读入1；管脚本身是低电平，弱上拉Q3截止，会拉低极弱管的输出，读进去就为0.

泰勒***

清风*** 发表于 2023-9-5 16:24
端口写0，见图1，会使Q4导通，不管管脚上是0还是1，都会把管脚电平拉低成0，读入数据出错。

端口写1，见图 ...

厉害厉害

reng***

这个注释容易引起误解，读取端口前先是端口输出为1，这样才能正确读取到端口，如果是输出为0，那么即使外部是高电平，你读到的也是低电平。
