【实验箱已收到】何老师 《STC32位8051单片机原理及应用-STC32G12K128》，打卡

gentl***

2023/08/22 第二十二集

     控制指令


           RETI  是中断中返回  ，RET 是 子程序返回
           如果在终端中写RET  中断只能执行一次

           对比一下




        跳转



         CALL 需要回来
         JMP 不需要回来
         所以一个叫调用 一个叫跳转

         AJMP JMPADR            跳到标号jmpadr 存的地址

       EJMP 能跳刀整个16M 空间的任意位置

       LJMP 只能64k  间接寻址

      SJMP rel   rel 编译器编译完了是相对地址
                                   根据下一条指令算偏移量


            MOV   DPTR,#JMP_TBL
            JMP   @A+DPTR
     JMP_TBL: AJMP   LABEL0
                    AJMP   LABEL1
                    AJMP   LABEL2

           查表





   JC  CY=1 跳转
        像ADD 后就可能有 进位

   JNC  CY =0 跳转

         这俩不影响标志位 只判断

     JNC  LABEL1
     CPL   CY
     JNC LABEL2

     跳进来 CY清楚  从LABEL2 开始


    JB/JNB  判断位的


gentl***

2023/08/22 第二十三集







     跳转太多了不好，会占用指令周期
     占用流水线

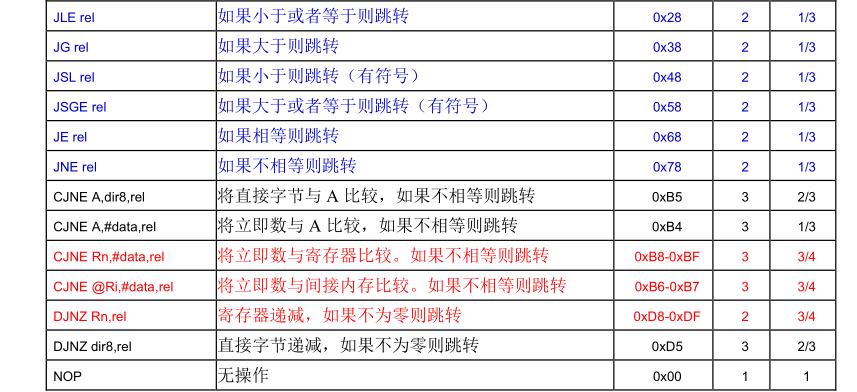

     JLE/JSL  等  判断Z或CY

     CJNE  DJNE 这种是老朋友了 8051汇编就很常用的

     DJNZ 40H,LABEL1
     DJNZ 50H,LABEL2
     DJNZ 60H,LABEL

    RAM  0X40  0X01
             0X50  0X70
             0X60  0X15
    执行后
            0X40 0X00
            0X50 0X6F
            0X60 0X14

     其实一般都用这两条做循环

                 MOV R2,#8
     TOGGLE:CPL P1.7
                  DJNZ R2,TOGGLE

      NOP 空指令
             机器码 0
             1个时钟
             PC 指针+1

            有些库通过内嵌汇编 打到精准操作，给出精准的NOP


   汇编语言的程序设计

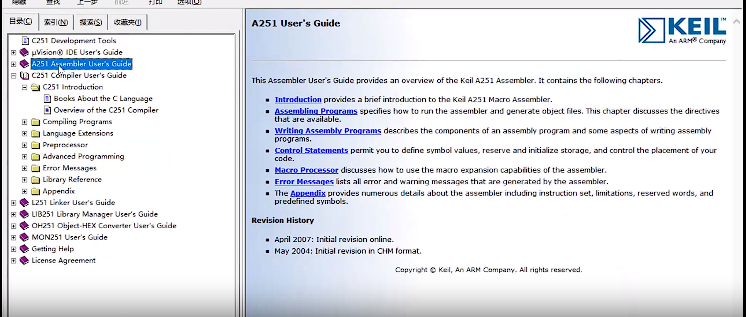

         keil的帮助手册可以去看看

         A251  编译器          相对地址
         L251  链接器           链接到绝对地址
         LIB251  库，看不见
         OH251   生成HEX文件的






gentl***

2023/08/22 第二十四集

    汇编语言程序设计
           汇编注重逻辑

           汇编程序是啥
                  是汇编语言助记符 + 汇编器助记符命令
           谁家的汇编都是这两部分

           汇编器助记符不翻译成机器指令

           例子1：

              code 中的四个 立即数  搬到  edata里面

              用C来说 (应该对吧，自己是这样理解的)

              short code a[4] = {0x13,0x0,0x2,0x4};
              short b[4];

              for(i = 0;i<4;i++)
              {
                      b[i] = a[i];
               }

              汇编代码

              data_seg1 SEGMENT CODE                         ；声明个代码段
                             RSG         data_seg1                   ；用这个代码段

              TABLE:     DW          0x0123，0x4567，0x89ab，0xcdef           ；用DW 建个表 地址由链接器分频


              data_seg2 SEGMENT EDATA                         ；声明个edata段
                             RSG         data_seg2                   ；用这个edata段

              STORE:     DSW          4         ；整4个空间  8个字节


              prog_seg SEGMENT CODE         ;    代码段
                     RSEG  porg_seg                ；用代码段
                     LJMP  main                     ；跳主程序
                    ORG 0x0220                    ；跳过中断的区域
          main：
                   MOV             DPTR,#TABLE       ；指向表首地址
                   MOV             WR0,#STORE       ；把整个地址给寄存器
                   MOV              R4,#0x4             ；要循环的次数
           CON:
                   MOV            A,#0x0              ;      给累加器 0
                   MOVC        A,@A+DPTR         ；    开始指向第一个数据
                   MOV           R2,A                 ;        放寄存器R2
                  INC               DPTR              ;          DPTR+1
                  MOV              A,#0X0         ;         又清0
                   MOV          A,@A+DPTR     ;              指向后8位
                   MOV           R3,A               ;     后8位放R3              由于R2 R3组成WR2
                   MOV          @WR0,WR2       ;    把WR2中 数据给WR0 中对应的地址
                   INC            DPTR             ；    指向code中下一个数据的地址
                   ADD           WR0,#0x2       ；    指向edata放下个放数据的地址
                   MOV            A,R4              ；  R4是循环的次数
                   SUBB           A,#0x1           ；   A-1
                   MOV           R4,A                ;     A 放R4
                   JNZ           CON                   ; 不为零就 跳CON里       这就相当于for循环
                  NOP                                  ；空指令

         为便于理解，给程序添加了逐行注释  。

         segment  段
                 同名合并
                 code  data 等


gentl***

2023/08/25  第二十五集
      何老师带着大家复习了一下上节课的汇编程序

      code ->  edata

      查看c的反汇编语言

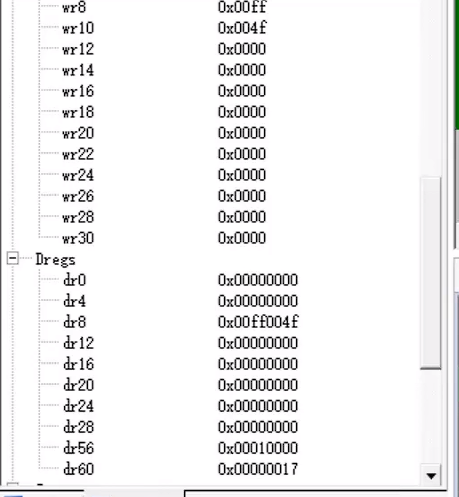

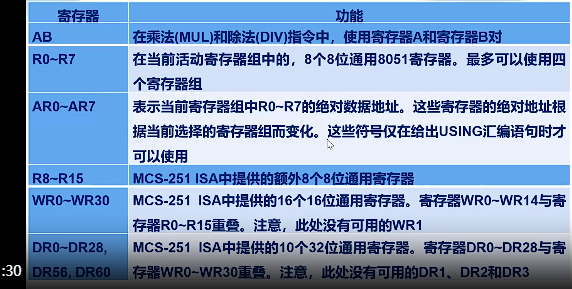

      数据先放到DR8 中
       由于不能操作32位
       分别放到WR8 WR10
       组成32位



       MOV  WR6,@DR8+0x0006
       这里吧DR8 偏移6 搬到WR6寄存器




    MOV  WR4,@DR8+0x0004
    MOV  WR2,@DR8+0x0002

    MOV  WR0,@DR8


      这是code区

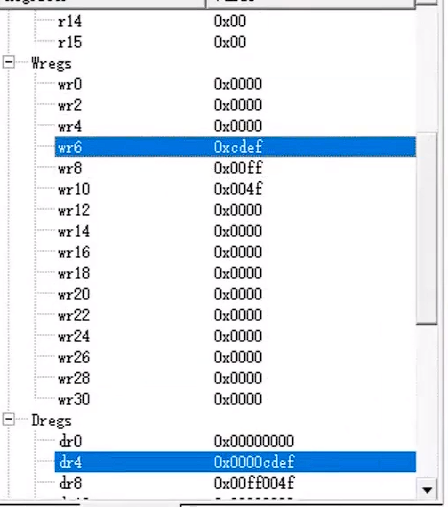

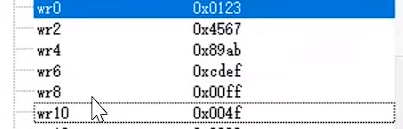

    继续搬，可以看到把数据搬到了 这4个寄存器

   MOV  @WR10+0x0010，WR4
   搬了最高的  循环从4开始

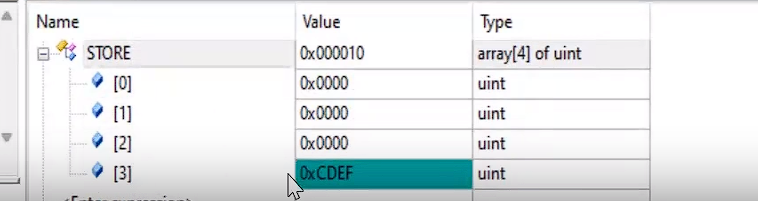

   在监视窗口看到 搬了1个最高的数据到 STROE 中

  DEC 给R7 -1
  然后  比较CMP R7 是否0
  JNC 判断标志位 来决定是否跳转

  后面3次循环与这次类似

  这是  这个搬移的过程 的反汇编分析


  补充一下用到的几个指令

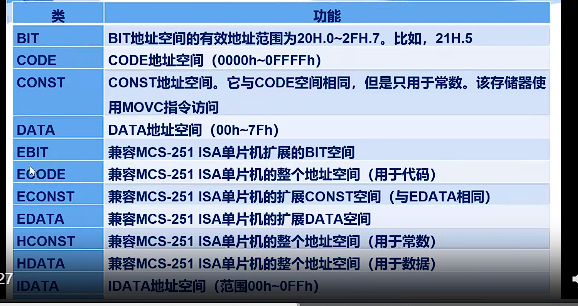

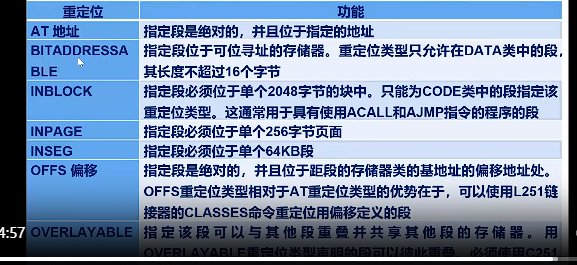

  SEGMENT
      能用 下面这些段



   RSEG  声明段

   DW  初始化存储器

   前面都一样，后面用了32位拓展汇编指令

   MAIN:
            MOV DPTR,#TABLE
            MOV DPXL,#0FFH
            MOV WR0,#STROE
           MOV  R4,#0x04
    CON:
              MOV  WR6,@DR56
              MOV  @WR0,WR6
              INC  DR56,#2
              INC  WR0,#2
              DEC  R4,#1
              JNE CON

      可看到 32位拓展的汇编指令能极大的 增加程序的简洁性
                 8位的汇编要搬到A  B  来处理，A  B 还只有有8位，增加了程序的复杂度







gentl***

2023/08/25 第二十六集
   MOV DPXL ,#01
          这条可以指向xdata区域

          开始时edta 区域

   EBIT
         扩展位可寻址

    EDATA HDATA
         这两个等效

   符号
        不能数字开头
        EQU  SET
        LABEL:
   标号
         定义位置   作用  跳转或提升可读性
         只能定义一次

   汇编器标号

   表达式与操作数
       vvv  EQU 3
   数字
        记得字母前面加0
        可加$

         可用决定地址 （不完全可用，编译器不让，让用EDATA）
   字符
      不能超过2个
   字符串
        KEYMSG: DB 'SDFKLJSDLFKJSLDKFJ SDLJFL'
        EOLMSG: DB 'End of line', 00h
   位置计数器
        ORG 改初值
        $ 当前位置计数器
        JMP $

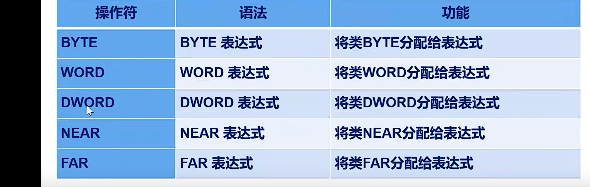

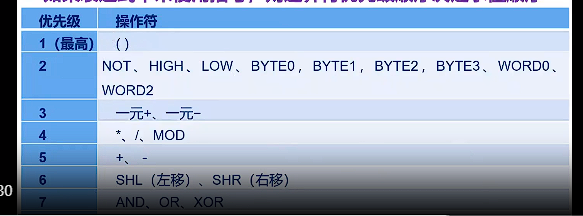

    优先级


   类操作符
     讲过好几次了

   类运算符









gentl***

2023/08/25 第二十七集


控制语句
     不产生代码

     ALIGN  位置计数器  设置为  下一个地址模2^表达式
                 确保2^n 边界对齐
                 51 不用 arm 得用  用了有缝隙

    EVEN  位置计数器指向下一个偶数

    ORG   这个太熟了   更改当前段 位置计数器  为后续设置原点

              ORG 0200H

  USING  选用哪个寄存器组  R0~R7  3组

             PUSH PSW
             MOV PSW,#(2 SHL 3)
             POP PSW

   EQU 定义AR0 要谨慎


  DB
          MSG: DB 'PRESS A KEY',0
          TAB: DB  2,3,4,5,6,7,';'

  DD  32位双字

  DW  2个字节

  DBIT    段保留 几个位

  DS /DSB   保留字节

  DSD          32位双字（double）

  DSW        16位

  PROC  ENDP
                 子程序
  LABEL  标号  位置

EXTRN/EXTERN     多文件？  必须public

PUBLIC      公共符号

  CSEG  CODE 绝对段

   CSEG AT  0300H   我说这么眼熟  中断号拓展用的这个指令

   ISEG  IDATA段


   RSEG  声明可重定义段 上节课的例子用了


  SEGMENT


  XSEG


  BIT    指定位地址

  CODE/DATA   定义地址

  EQU   只能定义一次

  sbit   能用再A251中

  SET  创建新符号
         不能PUBLIC
   sfr    定义SFR

  _ERROR_  指定错误信息

   END       结束

   汇编接近尾声，c语言即将开始




gentl***

2023/08/29 第二十八集

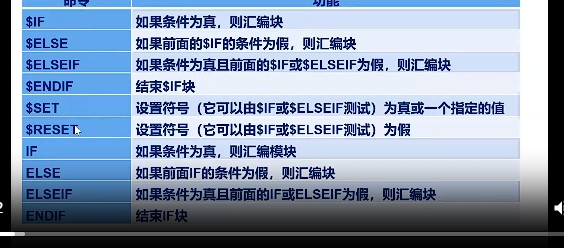

     条件汇编
           单个源文件   不同版本

     $


    有个例子   在编译器SET AA = 10

     使用$IF
            ...
            $ELSE
             ..
            $ENDIF

      通过keil调试 进行测试


       不带$
       直接使用AA SET 10 指令设置


    宏定义
          注意宏定义与子程序的区别
          宏适合做表  不跳转，直接复制一份到下一行， 多次调用增加代码长度
          子程序  跳转  不增加代码长度

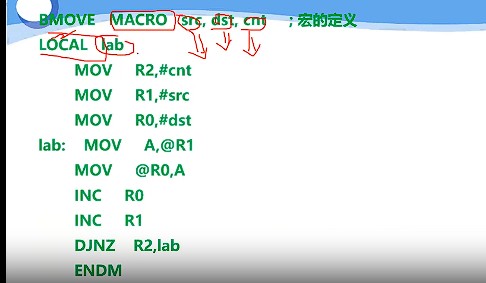

           A251 3种宏
                 macro-name MACRO <[> parmeter-list <]
           <[> LOCAL local-labels <]>
          ... ...
           macro-body
          ... ...
          ENDM


           不调用 不展开


         例子








gentl***

2023/08/29 第二十九集

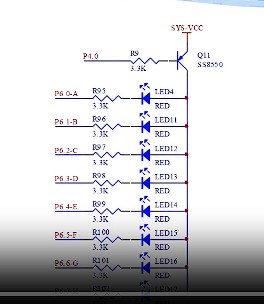

      汇编实例 -点灯



          外设复用理念
                解决io不够用的问题
                传统跳线          麻烦
                晶体管 电压      好用

          I/O 寄存器
               端口寄存器
                      PXM0 PXM1
                      4种模式
                       上下设置，不是左右组合设置

               数据寄存器
                   PX.Y =0 低电平
                   PX.Y = 1 高电平


              程序要点
                   DATA 定义寄存器地址

                    ORG 0x200  前面给中断留着

                   MOV 寄存器复制

                   用 A 放循环移位初值

                   ACALL  延时子程序

                   RL 移位

                   MOV 吧A 搬到 端口数据寄存器

                   延时子程序
                          SUB  JNE 实现延时

                   掌握这些，应该就可以独立完成流水灯的程序了。

                    配合调试可以更清晰的看到程序运行的过程。

gentl***

2023/08/29 第三十集
       汇编实例-中断

        按下按键 灯移动一位

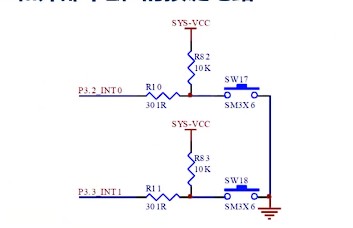

        按键按下  io被拉低

        得出结论

            TCON.0=1
            TCON.2 =1
            EX0 = 1
            EX1 = 1
            EA = 1

        程序新增要点
            EQU 定义寄存器位

            ORG  放中断入口

            中断子程序 实现  RL/RR

           硬件/软件调试 判断是否进入中断

          这两节课的代码比较简单，在论坛上都有，就没有抄。

          到此mcs-251汇编就已经结束了，刚刚接触大量新增指令集的时候，确实很吃力。
          后面结合程序看，就好多了。
          当然现在也仅仅能看懂汇编，并不能完成汇编的程序设计。
          现阶段的目标也是能看懂汇编，配合c调试时生成的反汇编可以分析错误，分析底层逻辑。
          后面学习操作系统时，再来加强对汇编的理解。



gentl***

发现09/01 的课没有打卡，后面补上了

2023/09/05 第三十四集
     C251 限定符
       const   运行未修改
       volatile   可能会被修改
            通常是硬件

        const 声明 的  可以用xdata/code 指定存储位置 ，定义直接初始化

         const 指针 不能改他指向的常数
         普通指针 指向常数，改指向的值，不报错，也没效果

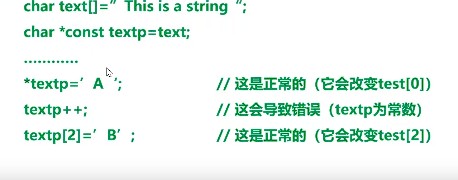

        特殊用法  定义一个不可更改的指针



         volatile 不让编译器优化
              硬件寄存器不能给优化，优化了寄存器就没配置成功

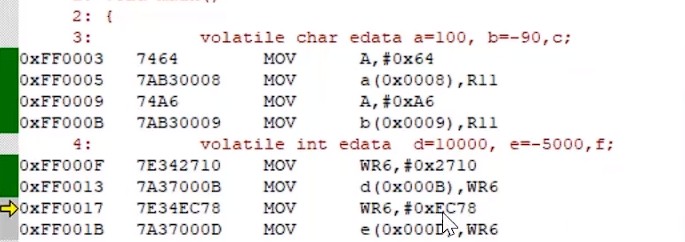

        使用keil 调试，可以直观的看到这些变量定义与运算的过程




     单字 双字 直接MOV

      4字节 要MOV 两次
