STC8H8K64U的P2.0脚可以用PWM捕获功能做频率计吗

梁***

xxkj*** 发表于 2024-1-12 08:25
有呀，发现IO可能有问题，就用STC-ISP中的IO测试程序直接烧到芯片中进行测试，但是结果还是不太稳定，P33 ...

这样情况，IO没有问题的。如果IO有问题，会一直有问题，不会“有时”出问题的。

xxkj***

梁*** 发表于 2024-1-12 09:15
这样情况，IO没有问题的。如果IO有问题，会一直有问题，不会“有时”出问题的。 ...

大佬，很惭愧，我还是弄不出频率计

TR1 = 0;                                //定时器1停止计时
AUXR |=  (1<<6);// 1T
//TMOD  = (TMOD & ~0x30) | 0x10;        // 16位
TMOD |=  (1<<6);                // 定时器1用做计数器
//TMOD |=  (1<<7);                // 定时器1由外部INT1高电平允许定时计数
TL1 = 0;                                //设置定时初始值
TH1 = 0;                                //设置定时初始值
//TF1 = 0;                                //清除TF1标志
ET1 = 1        ;                        // 允许Timer1中断
TR1 = 1;                                //定时器1开始计时
EA=1;//

void Timer1_Isr(void) interrupt 3
{
        freq_H++;
}

void INT1_Isr() interrupt 2
{
                frequency = ((u32)freq_H << 16) + ((u32)TH1 << 8) + (u32)TL1;
        freq_H = 0;        TH1 = 0;        TL1 = 0;
        B_FrequencyOk = 1;
}
复制代码

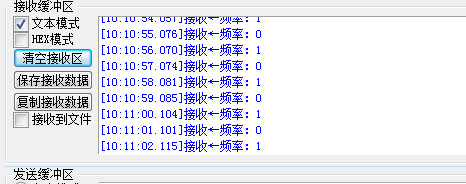

串口打印结果：

梁***

xxkj*** 发表于 2024-1-12 10:11
大佬，很惭愧，我还是弄不出频率计
串口打印结果：

测频（频率计）是非常简单的操作，请重新说明你的要求，我写一个给你：
主频多少？那个IO输入？秒定时怎么来？哪个串口哪对IO返回？

xxkj***

直接在PWMB中断的时候对定时器1接收到的脉冲进行累计，省了用外部中断1，这样会产生多大的误差？

xxkj***

梁*** 发表于 2024-1-12 10:55
测频（频率计）是非常简单的操作，请重新说明你的要求，我写一个给你：
主频多少？那个IO输入？秒定时怎 ...

现在可以实现了，但是不知道我现在采用的方式会产生多大的误差。谢谢你的帮助！

xxkj***

梁*** 发表于 2024-1-12 10:55
测频（频率计）是非常简单的操作，请重新说明你的要求，我写一个给你：
主频多少？那个IO输入？秒定时怎 ...

请问PWMB进行计数时，它的计数器寄存器是不是PWMB_CNTR？我想在产生PWMB中断时把它清零一下。
另外，单片机主频率24MHz，一般最大可以测多大频率的脉冲？

梁***

xxkj*** 发表于 2024-1-12 11:23
请问PWMB进行计数时，它的计数器寄存器是不是PWMB_CNTR？我想在产生PWMB中断时把它清零一下。
另外，单片 ...

PWMB的计数器是PWMB_CNTR。
你要清除的话，要注意时刻。设置周期后，计数值等于周期值，就会自动归0，不需要清除的，否则会出现误差。

梁***

xxkj*** 发表于 2024-1-12 11:18
现在可以实现了，但是不知道我现在采用的方式会产生多大的误差。谢谢你的帮助！ ...

误差是你的时钟误差+1LSB，计数器本身不会引入误差。
比如我使用一个很精确的时钟（压控调整+恒温+北斗模块校准），测频率就可以做到0.01PPM+1个字。

xxkj***

梁*** 发表于 2024-1-12 13:12
PWMB的计数器是PWMB_CNTR。
你要清除的话，要注意时刻。设置周期后，计数值等于周期值，就会自动归0，不 ...

我以为在PWM中断中运行下面代码的时候，PWM会自动再次计数，从而产生误差

        frequency = ((u32)freq_H << 16) + ((u32)TH1 << 8) + (u32)TL1;
        freq_H = 0;        TH1 = 0;        TL1 = 0;
        B_FrequencyOk = 1;

xxkj***

梁*** 发表于 2024-1-12 13:15
误差是你的时钟误差+1LSB，计数器本身不会引入误差。
比如我使用一个很精确的时钟（压控调整+恒温+北斗模 ...

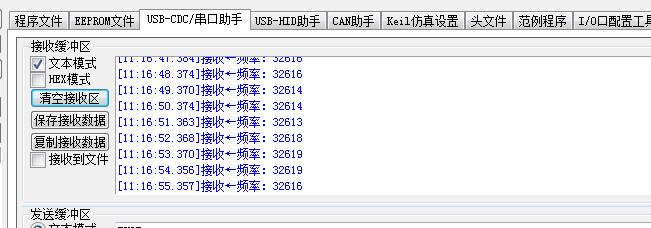

我有空弄个普通晶振上去，看它测得的数据是否相对稳定些，现在测RX8025的32.768KHz信号 都有20Hz左右的波动。
