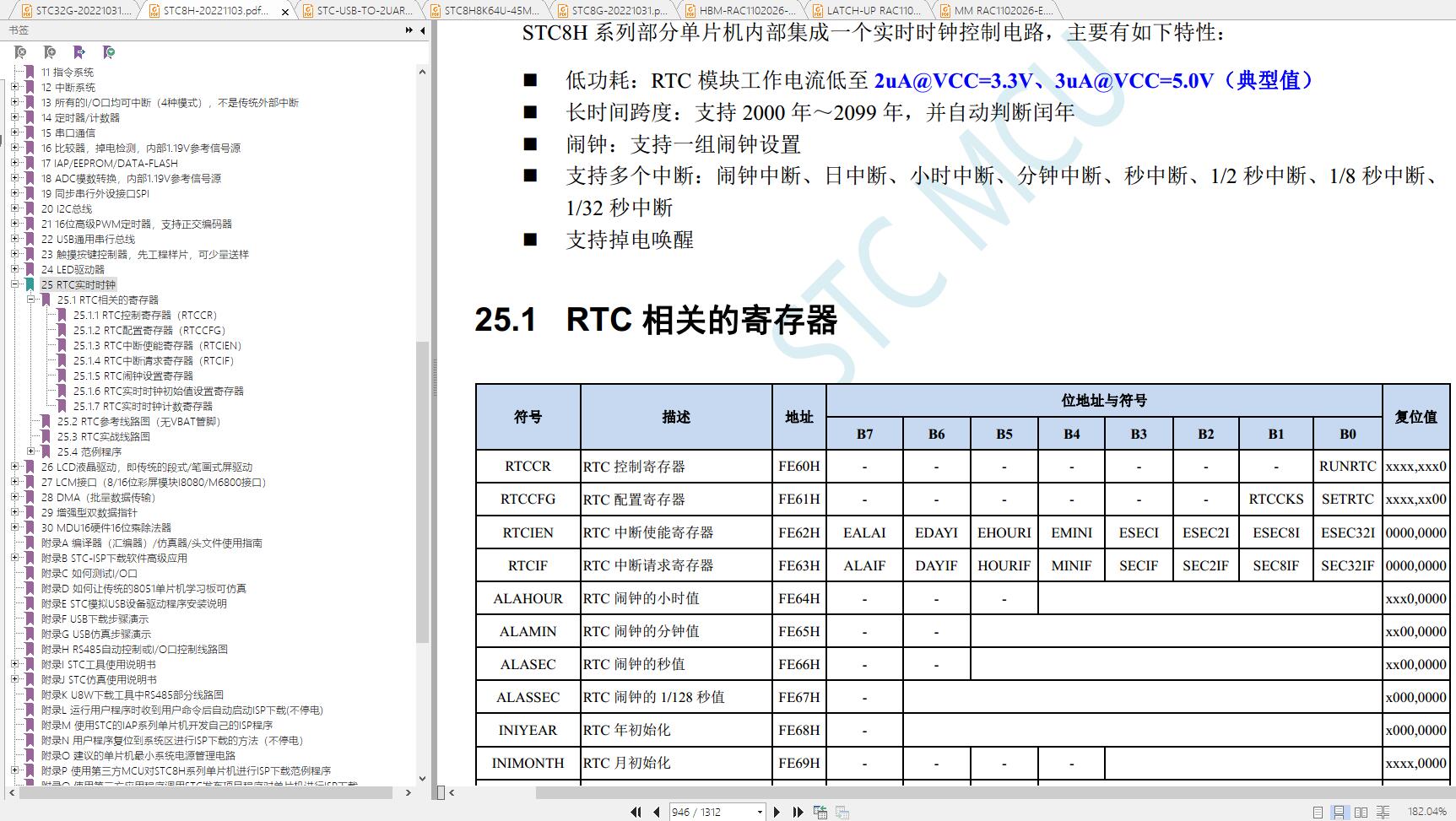

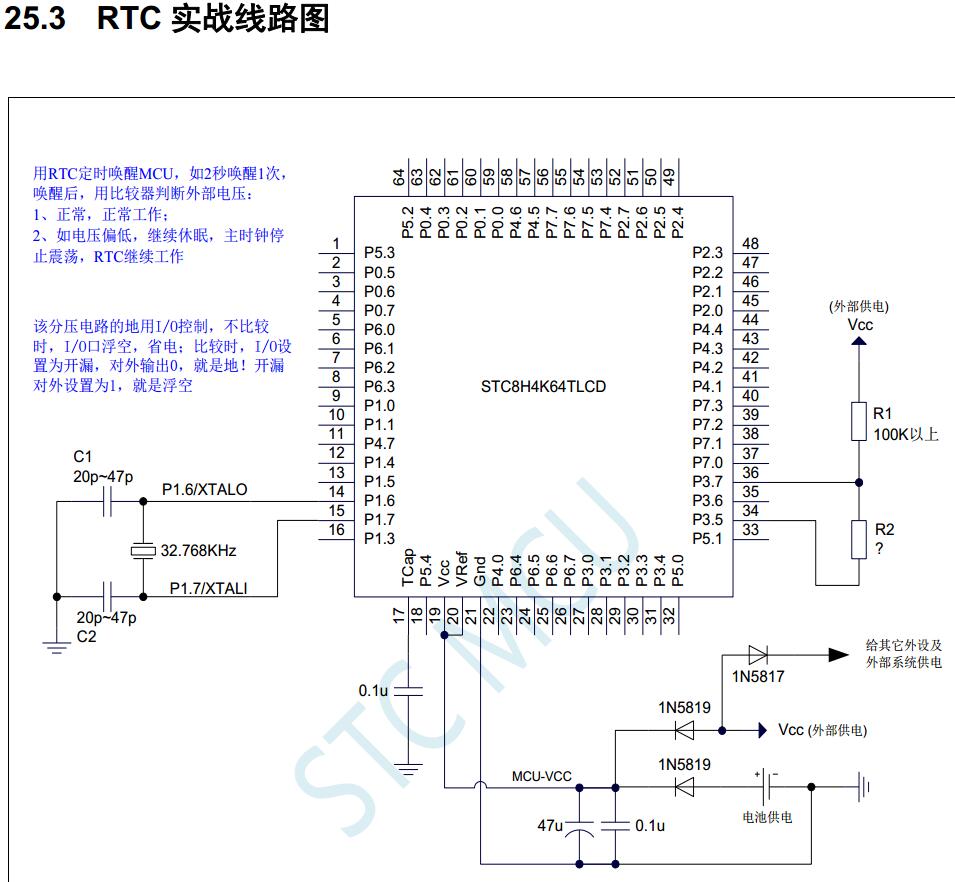

RTC实战线路图

[复制链接]
  • 打卡等级:以坛为家I
  • 打卡总天数:202
  • 最近打卡:2025-08-16 11:17:43
已绑定手机

97

主题

996

回帖

2669

积分

超级版主

积分
2669
QQ
发表于 2022-11-16 14:12:39 | 显示全部楼层 |阅读模式

热线19952583534
www.STCAI.com
回复

使用道具 举报 送花

  • 打卡等级:常住居民I
  • 打卡总天数:67
  • 最近打卡:2025-08-21 20:06:08

36

主题

64

回帖

476

积分

中级会员

积分
476
发表于 2022-12-19 15:48:27 | 显示全部楼层
关于RTC的启用,MCU为什么不单独设置一个VBAT引脚,搞到外面挂好几个二极管来隔离电源,这样IO口与系统VCC容易存在压差,还多了一堆元件???
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2022-12-21 10:39:35 | 显示全部楼层

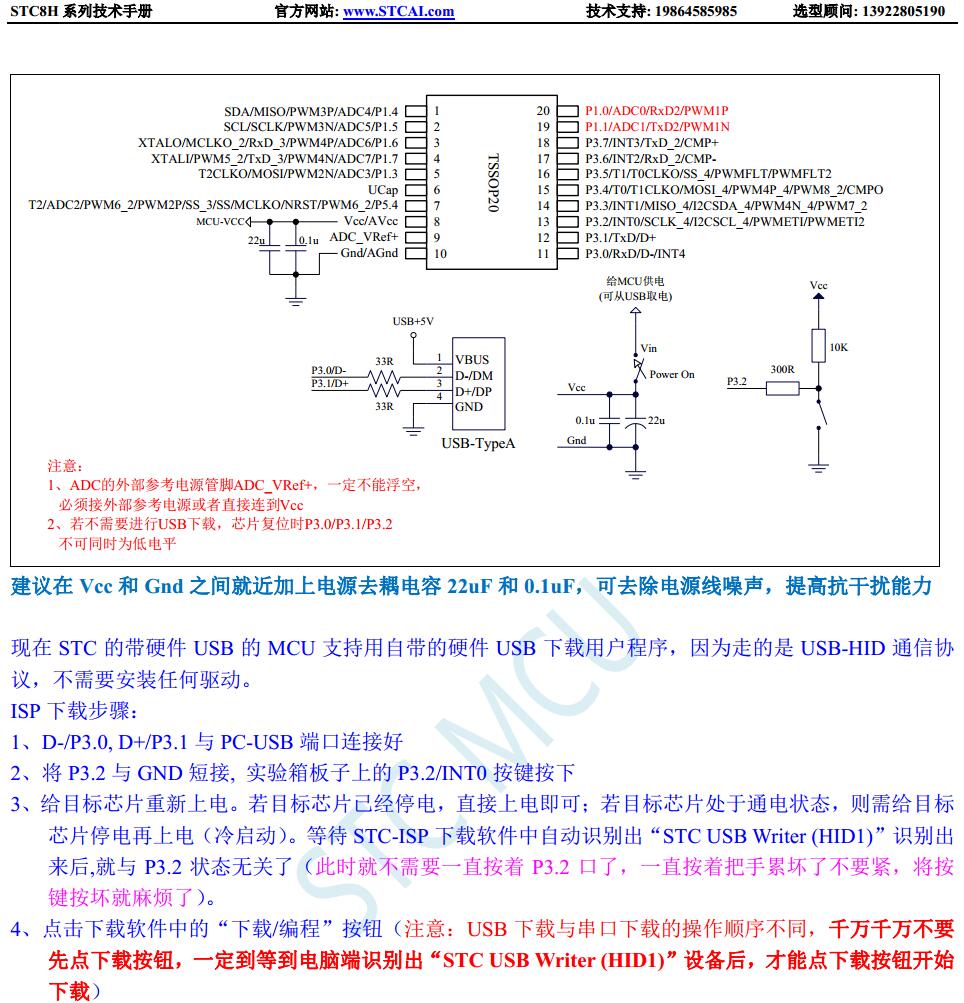

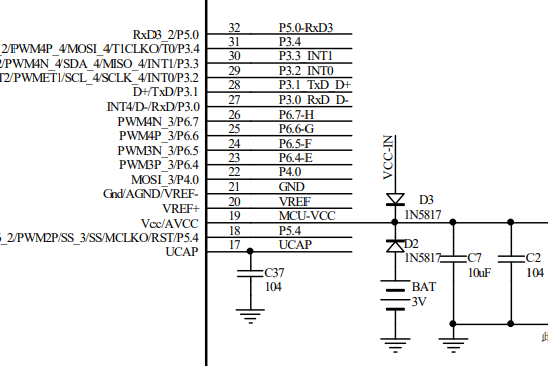

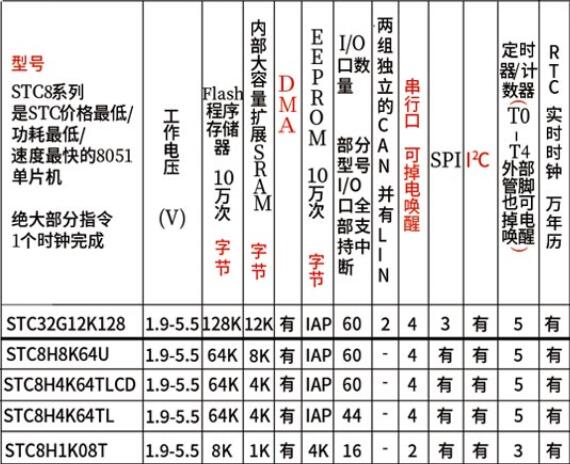

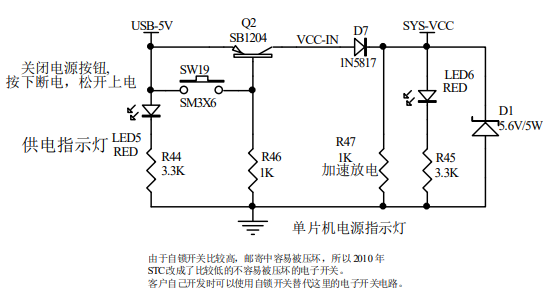

后续会加VBAT电路,但暂时没有,先外加隔离锗二极管代替,参考如下线路

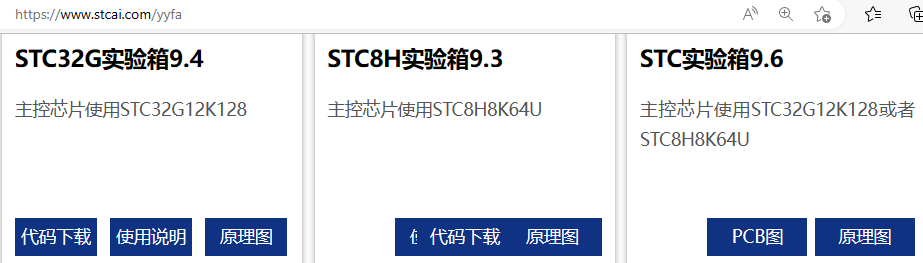

应用方案-深圳国芯人工智能有限公司 (stcai.com)
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:161
  • 最近打卡:2025-08-23 08:11:44

775

主题

1万

回帖

1万

积分

管理员

积分
18735
发表于 2022-12-21 10:41:29 | 显示全部楼层




回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:42
  • 最近打卡:2025-01-16 09:36:34

0

主题

16

回帖

744

积分

高级会员

积分
744
发表于 2022-12-31 16:58:22 来自手机 | 显示全部楼层
BAT需要独立的引脚供电,和VCC混在一起,增加5颗阻容,软件还更加复杂,硬件还更加费电,完全是简单的事情复杂化。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:581
  • 最近打卡:2025-08-23 09:53:36
已绑定手机

22

主题

120

回帖

1311

积分

金牌会员

积分
1311
发表于 2024-11-13 19:41:37 | 显示全部楼层
R1和R2是负责什么的? 应该多大的阻值?
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:58
  • 最近打卡:2025-08-24 00:03:42
已绑定手机

8

主题

71

回帖

140

积分

注册会员

积分
140
发表于 2025-7-3 09:01:19 | 显示全部楼层
chint*** 发表于 2022-12-19 15:48
关于RTC的启用,MCU为什么不单独设置一个VBAT引脚,搞到外面挂好几个二极管来隔离电源,这样IO口与系统VCC ...

这样做的目的是不是为了适应各种条件的保护作用
回复
