求助 STC15W4K48S4单片机P2.0口上电会输出一个低电平怎么消除

zhangx*** · 发表于 2023-7-14 13:53:21

求助哪位大神 STC15W4K48S4单片机P2.0口上电会输出一个低电平怎么消除。

求助 STC15W4K48S4单片机P2.0口上电会输出一个低电平怎么消除-1.png

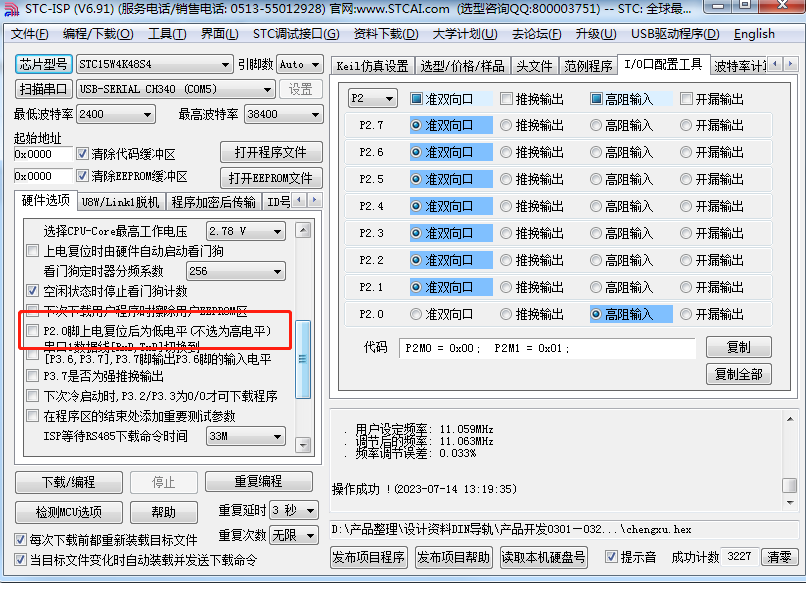

红色部分我没有做任何更改。
单片机上电输出一个低电平，会导致我的控制板继电器上电吸合一下马上断开。
求助 STC15W4K48S4单片机P2.0口上电会输出一个低电平怎么消除-2.png

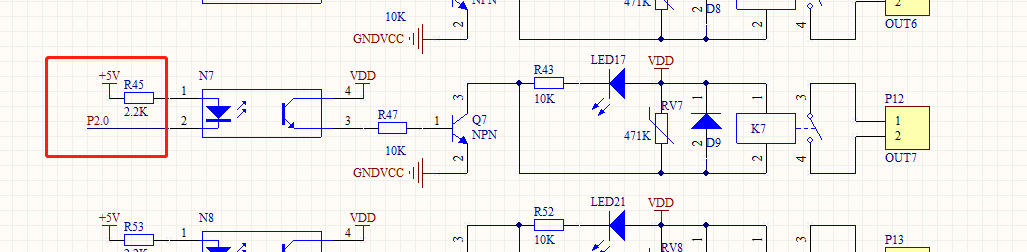

这个是我的继电器原理图

乘风*** · 发表于 2023-7-15 12:31:01

用示波器测量一下上电时P2.0脚与N7第3脚的电平，然后再决定是要在P2.0脚加上拉电阻，还是要在Q7的基极加下拉电阻。

神*** · 发表于 2023-7-15 13:06:39

STC15W4K32S4系列的 P2.0 口上电是低电平的特殊设计，
等到 MCU-VCC上升到2V附近，MCU自己读 FLASH-OPTION 是否要改为高电平

zhangx*** · 发表于 2023-7-15 14:31:47

神*** 发表于 2023-7-15 13:06
STC15W4K32S4系列的 P2.0 口上电是低电平的特殊设计，
等到 MCU-VCC上升到2V附近，MCU自己读 FLASH-OPTION ...

也就是说，这个引脚，上电瞬间有个低电平输出是没法改变的对吗，只能换其他系列的单片机，或者更换IO口解决了，对吗？

zhangx*** · 发表于 2023-7-15 14:32:04

乘风*** 发表于 2023-7-15 12:31
用示波器测量一下上电时P2.0脚与N7第3脚的电平，然后再决定是要在P2.0脚加上拉电阻，还是要在Q7的基极加下 ...

谢谢

our*** · 发表于 2023-7-24 21:44:30

之前用STC15W做个和楼主差不多的电路也碰到这个坑，其实也不算坑，碰到这个问题后再细看手册才发现这玩意硬性规定的，后来改了一版换了一个IO口，总结一点：有时不能想当然的凭经验拿起来就用
