STC32G技术手册(2023-04-19) 中 8.4.6 例程中的问题和测试疑问??

机灵***

1. STC32G技术手册(2023-04-19) 中 8.4.6         例程中main()中,IDL=1 错写为 PD=1;
难道掉电模式下 定时器T0 还能定时计数运行吗???


2. 使用下面的工程进行测试,已经验证了上面1.的笔误，定时器0可以使 IDL=1 之后进行唤醒操作；
但是使用下面的工程，用PD=1进行测试, 在原来(屠龙刀三.2) 核心板上, 意外发现 S5-P3.5 按键能 掉电唤醒，不知道为何会这样??
还请 冲哥 指导一下, 是不是我理解有误??

详细指示灯描述参见 附件工程中 main.c 第52行开始的说明.

zh***

STC32G技术手册中 8.4.6的范例是演示使用定时器的外部脚
T0/T1/T2/T3/T4唤醒掉电模式的范例程序

而并不是演示掉电后定时器是否工作，进入掉电模式后
没有了系统时钟，定时器肯定无法计数

机灵***

再问一下:   1. 那是不是 8.4.6 程序段不完整，咋没有看到 外部脚T0/T1/T2/T3/T4唤醒掉电模式 的相关设置?
2. 前面 MyTest -PD-0710.zip 中, S5-P3.5 按键能 掉电唤醒, 但是我程序中也没有操作 PxWKUE 寄存器啊？
麻烦在屠龙刀核心板上实际测试附件程序，谢谢！

机灵***

3. 建议技术手册中增加一段综合说明(或者一个表格)，详细描述一下 空闲模式(IDL=1) 和 掉电模式下(PD=1) , 各自有多少种唤醒操作;
这样可以让使用者更加清楚明白

zh***

机灵*** 发表于 2023-7-11 11:13
3. 建议技术手册中增加一段综合说明(或者一个表格)，详细描述一下 空闲模式(IDL=1) 和 掉电模式下(PD=1) ,  ...

所有的中断都可唤醒IDLE模式

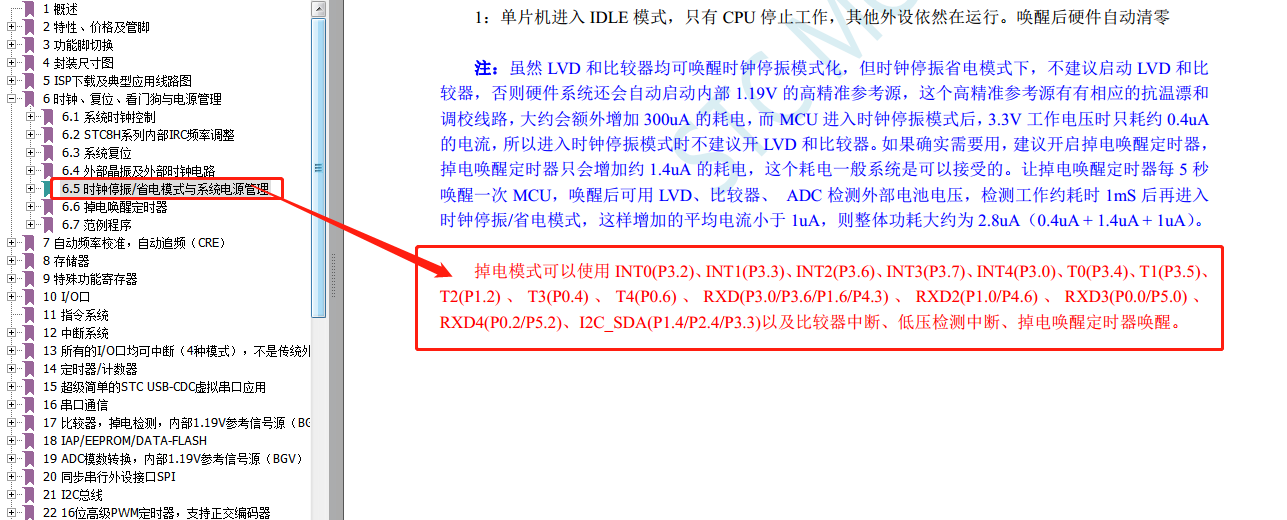

STOP模式唤醒源如下：

zh***

机灵*** 发表于 2023-7-11 11:09
再问一下:   1. 那是不是 8.4.6 程序段不完整，咋没有看到 外部脚T0/T1/T2/T3/T4唤醒掉电模式 的相关设置?
...

T0/T1/T2/T3/T4唤醒功能只需要向范例这样设置就可以了
（也就是只需要使能相应的定时器中断就可以了）

你的MyTest -PD-0710.zip测试代码中使能了定时器0，
所以P3.4口是可以唤醒STOP模式的，P3.5应该不能

机灵***

谢谢 ZHP 的解答！
但是我在STC32G的技术手册中没有找到 您上面指出的掉电模式下各种唤醒的综合描述，

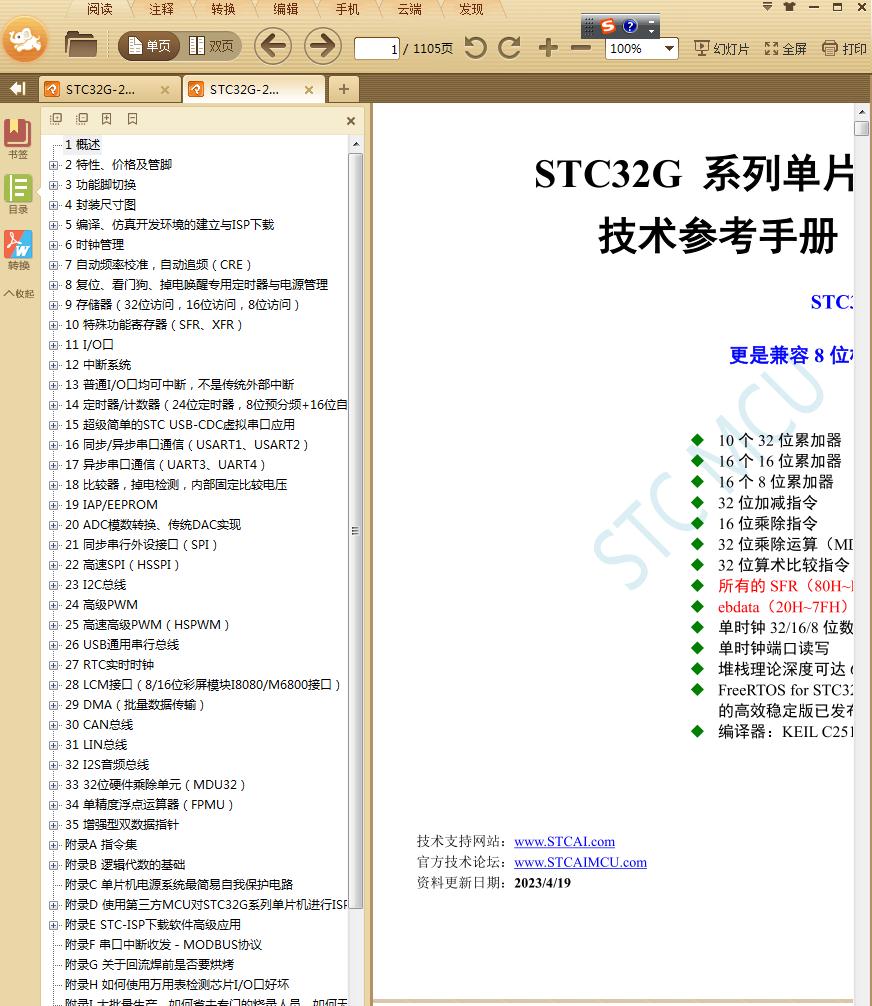

而且我发现您贴出的PDF的目录 和 我使用的芯片手册目录 也不一样(我的目录图片见附件), 我的PDF更新日期是 2023/4/19
会不会网站上手册还没有更新到最新版本啊？？

zh***

机灵*** 发表于 2023-7-11 13:39
谢谢 ZHP 的解答！
但是我在STC32G的技术手册中没有找到 您上面指出的掉电模式下各种唤醒的综合描述，
而且 ...

抱歉，STC32G的手册中确实没有上面这段话
我是从STC8H的数据手册中的6.5章节截取的

目前STC32G和STC8H在功能上是完全向下兼容的
STC8H有的功能，STC32G几乎都有

后续会将SCT32G的数据手册完善

机灵***

好的，我再下个STC8H的手册，两个交叉对照着看看吧，谢谢
