如何让你的STC单片机，软件模拟USB下载,每次USB插入都能进入编程模式

沈***

我知道大家的STC单片机的USB下载，总是有点困难、

这里给大家提供一个小电路保证大家的产品每次插入，都能方便进入下载模式

STC单片机的usb要进入下载模式其实很简单。只有两个条件

第一个，P3.2等于低电平



我们可以把P3.2做成功能按钮。

第二个，上电瞬间

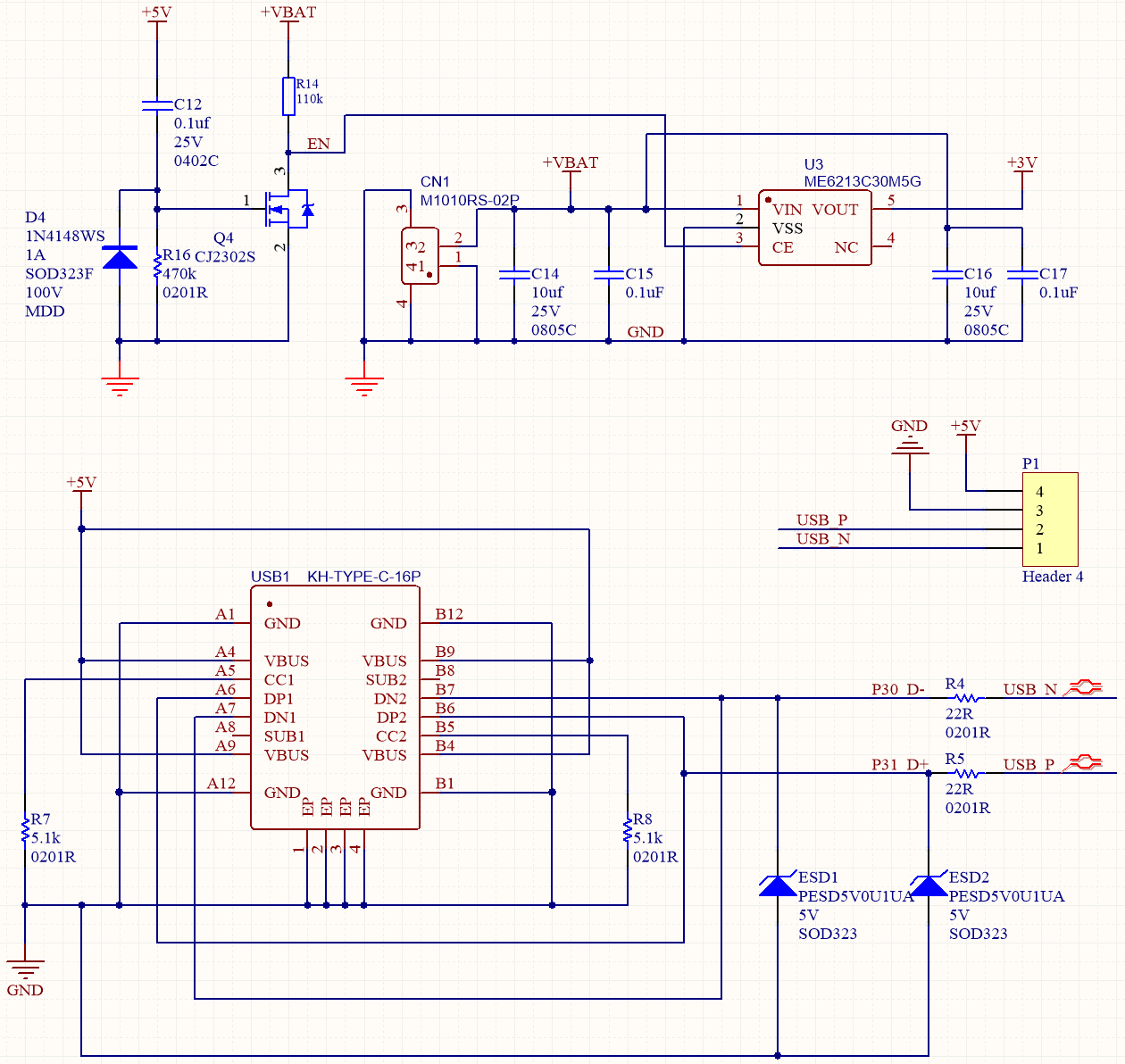

usb插入瞬间复位，我们可以通过电路自动实现。具体如图


上电的时候，C12充电，MOS管Q4导通。拉低LDO的EN引脚。让LDO输出低电平，形成一个USB插入单片机复位。并且在usb拔出后，电容C12的电会被D4快速释放掉。所以完全不影响下次usb插入复位的功能

这样就完成了完美的USB升级系统。基本可以和串口升级说拜拜了。并且不影响产品外观。基本以后升级固件也是全自动的

电子DI***

ISP下发个指令，直接控制MCU进入下载模式不是更方便更省钱吗

神***

是针对 【软件模拟 USB 下载】的，沈长老说，百发百中

user6***

电子DI*** 发表于 2023-7-12 13:28
ISP下发个指令，直接控制MCU进入下载模式不是更方便更省钱吗

要在工程增加额外的代码，我更喜欢纯洁的。串口下载年代就超喜欢自动冷启动下载器，配合目标HEX更新及自动发送下载，很爽。当然已经STC自己的下载器、仿真器也是支持的。

【是针对 【软件模拟 USB 下载】的，沈长老说，百发百中】---》看原理，都是模拟P32瞬间接地，硬件USB下载也是支持的吧。

JackL***

向高手学习

aq***

mark

xxkj***

还可以这样设计的，真服了你，高手！

略***

👍

hsr***

加个跳线是不是更好，可以随时开关
