开源分享STC8F2K08S2单片机最小系统20脚TSSOP20封装支持替换型STC8G1K08A单片机

打卡等级：初来乍到
打卡总天数：1
最近打卡：2025-03-17 16:39:04

43 主题	7 回帖	253 积分

中级会员

积分: 253

发表于 2023-7-1 18:31:23 | 显示全部楼层 |阅读模式

【简要说明】

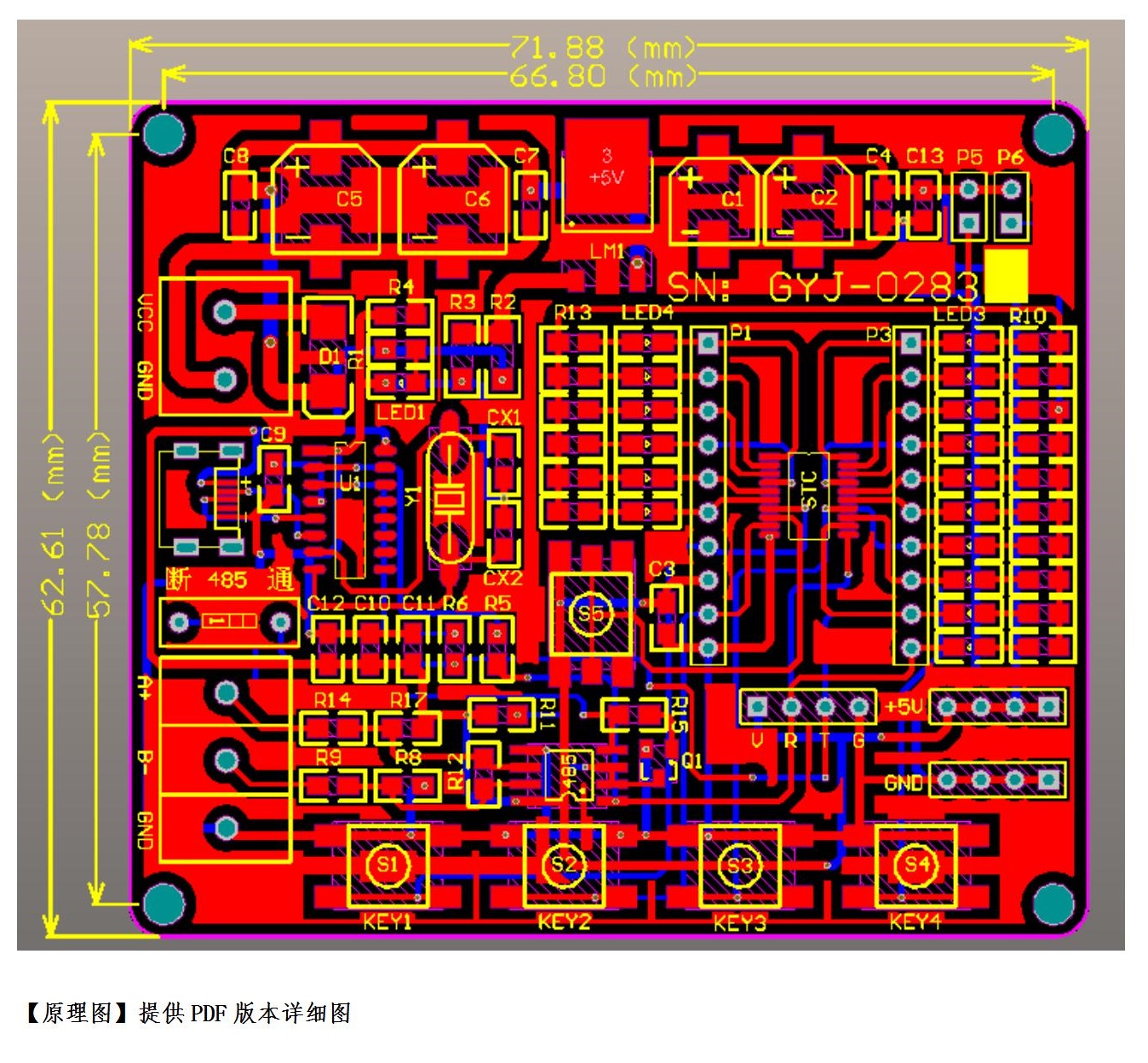

尺寸：长72mmX宽63mmX高18mm
二、主要芯片：STC8F2K08S2单片机、CH340 、SP485
三、工作电压：直流5~36伏

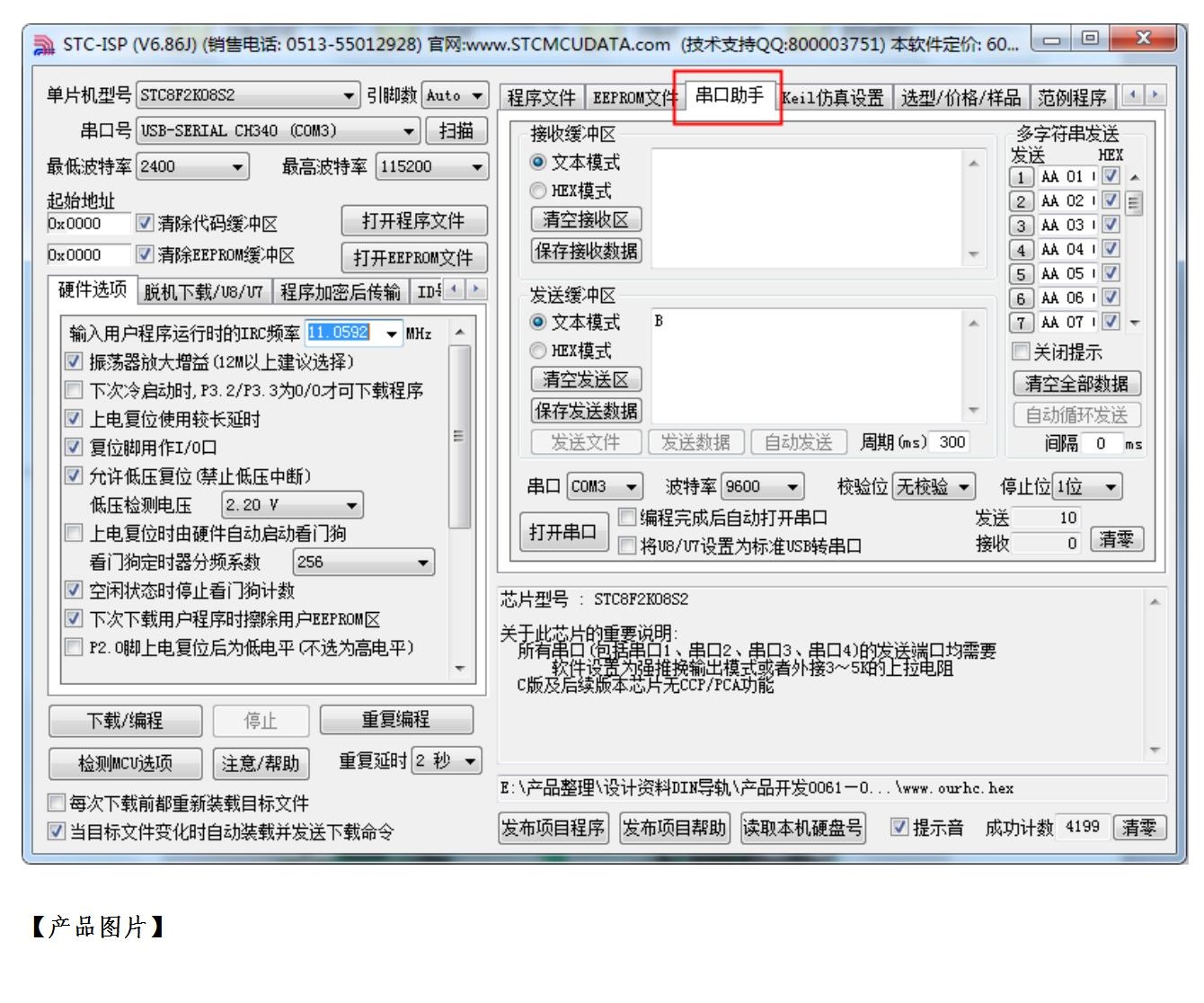

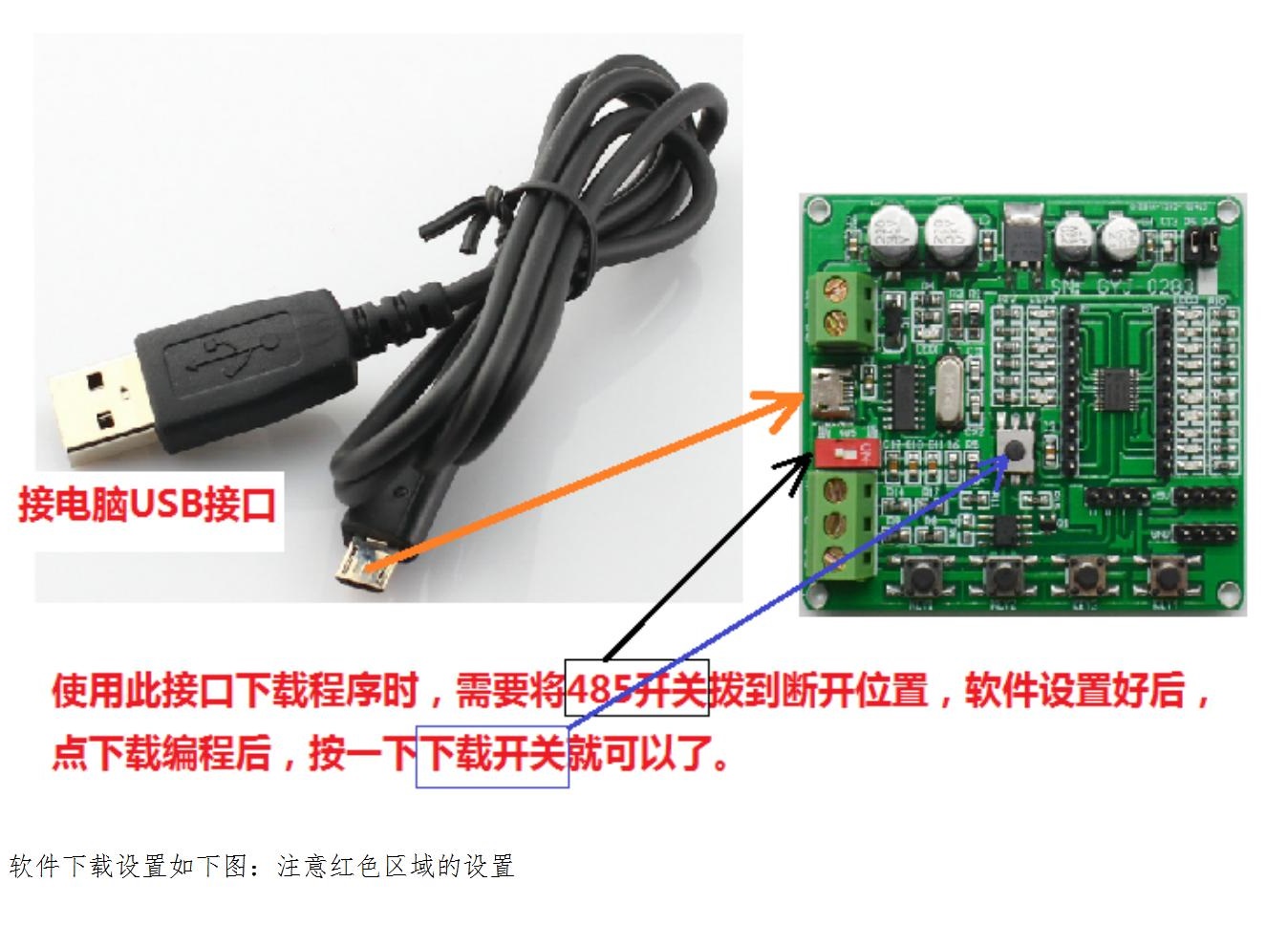

四、支持：UATR接口下载程序及USB下载（需要安卓接口线）

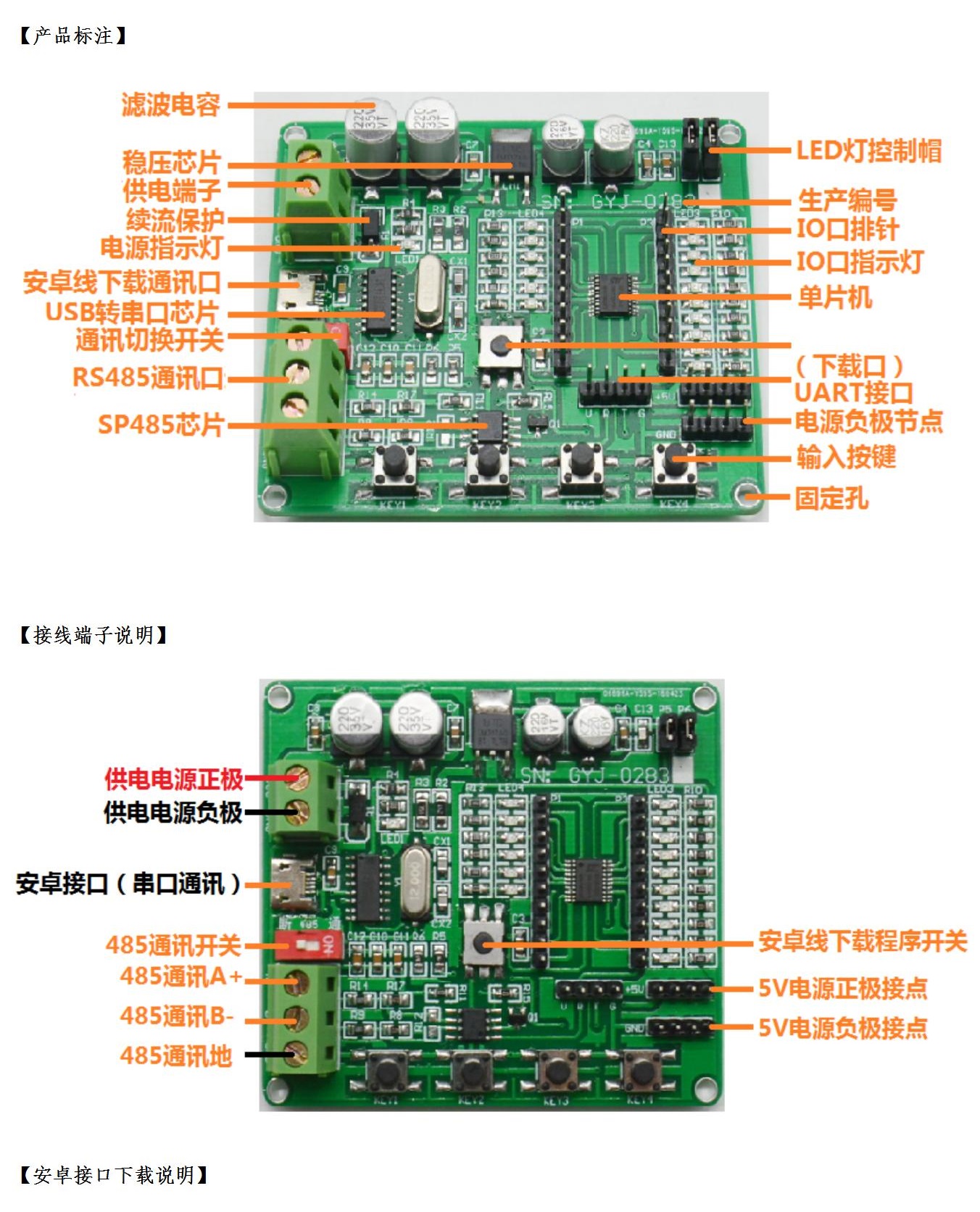

五、特点：
1、具有电源指示功能；
2、所以I/O口以引出并有LED灯做信号指示；

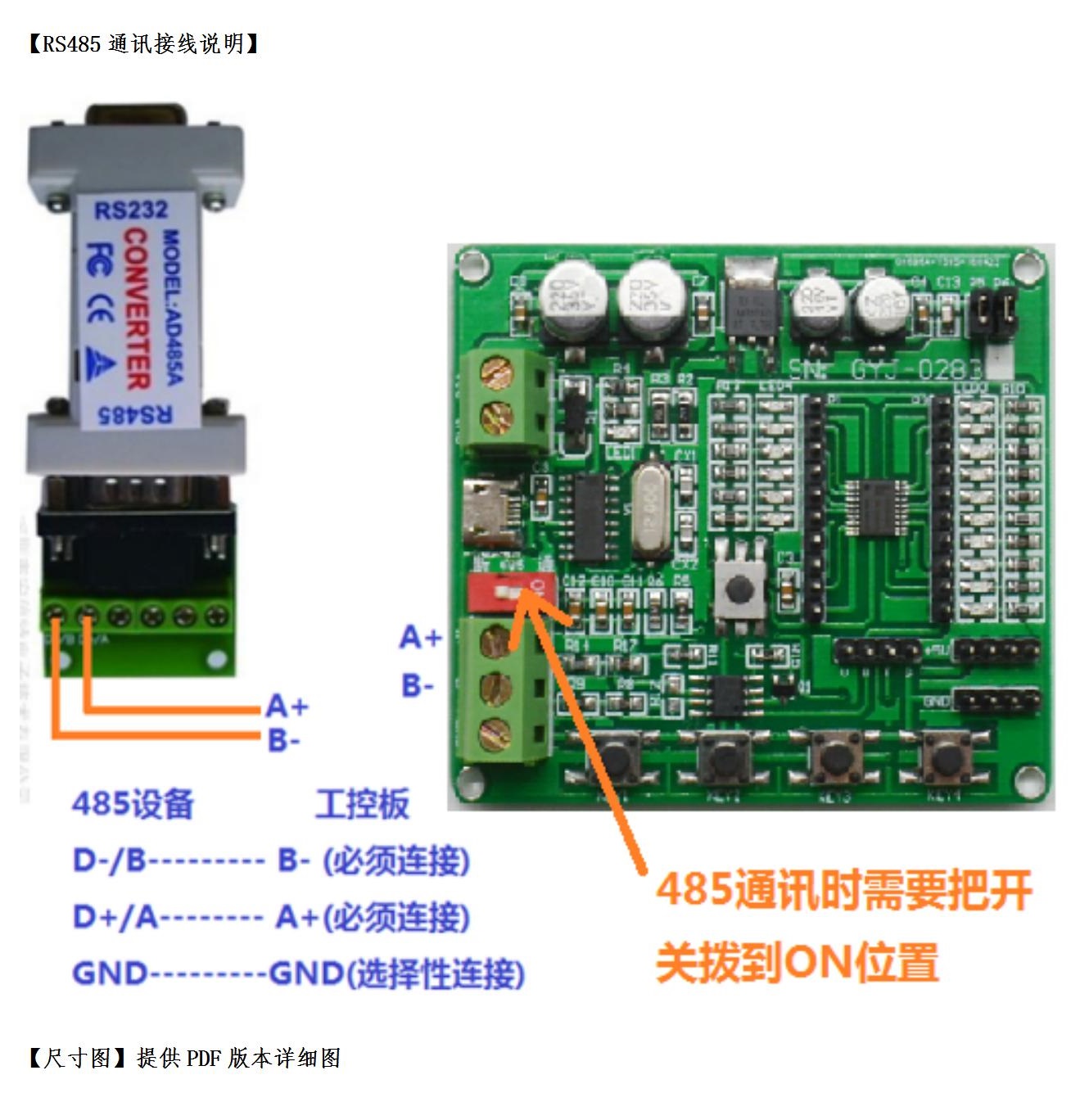

3、可以实现与电脑串口通信、TTL通讯及RS485通讯；
4、内部多晶振选择使用
5、输出IO口指示灯可以用短路帽控制；
6、宽电压供电支持5~36V供电最大稳压输出电流1.5A；
7、四路按键输入方便调试程序；
8、采用螺旋端子压接，接线可靠方便扩展；
9、调试程序方便，适合工程使用；
10、供电具有防反接保护。电路工作稳定可靠；
