PWM产生互补的SPWM

heda9*** · 发表于 2023-6-29 19:05:56

PWM产生互补的SPWM中PWM1N有中断吗？有的话如何设置？

麦*** · 发表于 2023-7-13 15:13:12

1、2、3路直接PWM输出。
4路输出PWM与1路PWM有一个相位差，参考“17B-PWMA-3个相位差120度的PWM互补输出P2口-匹配输出0或1“

梁*** · 发表于 2023-7-13 15:23:42

麦*** 发表于 2023-7-13 15:13
1、2、3路直接PWM输出。
4路输出PWM与1路PWM有一个相位差，参考“17B-PWMA-3个相位差120度的PWM互补输出P2 ...

1、2、3路直接PWM输出。
4路输出PWM与1路PWM有一个相位差，参考“17B-PWMA-3个相位差120度的PWM互补输出P2口-匹配输出0或1“

STC8H系列-高级PWM相关程序.rar (2.02 MB, 下载次数: 216)

NJS*** · 发表于 2023-11-26 16:23:16

演示使用2路PWM产生互补的SPWM. 从P2.1(PWM3)输出正相脉冲, 从P2.2(PWM4)输出反相脉冲(互补).

主时钟选择24MHZ, PWM时钟选择1T, PWM周期2400, 死区12个时钟(0.5us).正弦波表用200点.

输出正弦波频率 = 24000000 / 2400 / 200 = 50 HZ.

PWM3T1 = 65; // 第一个翻转匹配点
PWM3T2 = 1220; //
请教：周期2400 过零点是1200，第二个翻转匹配点为什么不是起始的65+1200呢？

lmy*** · 发表于 2024-5-24 10:22:45

今天试了这个程序，输出有1uS下尖峰

梁*** · 发表于 2024-5-24 11:21:14

lmy*** 发表于 2024-5-24 10:22
今天试了这个程序，输出有1uS下尖峰

哪里的尖峰？请贴出电路图，并标示哪个点的波形，并贴出示波器波形图，我看看。

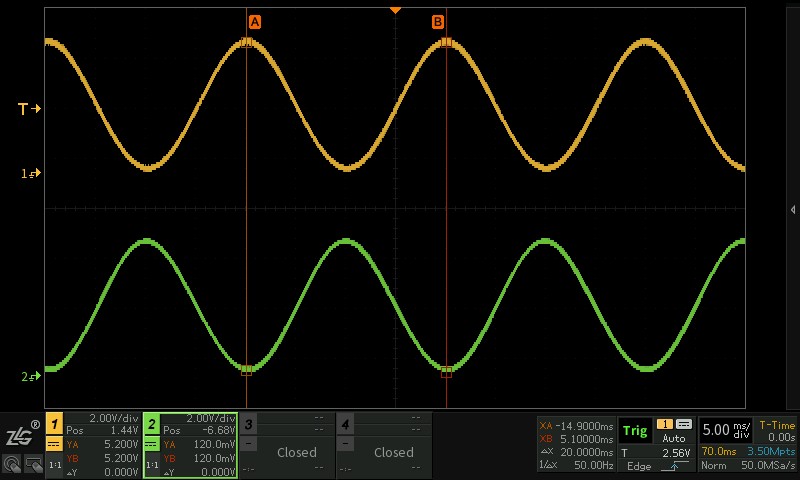

lmy*** · 发表于 2024-5-27 18:51:46

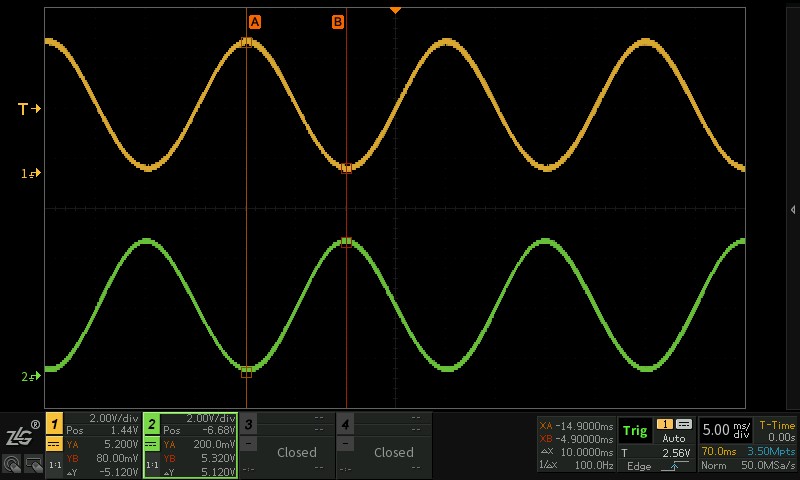

lmy*** · 发表于 2024-5-27 18:52:15

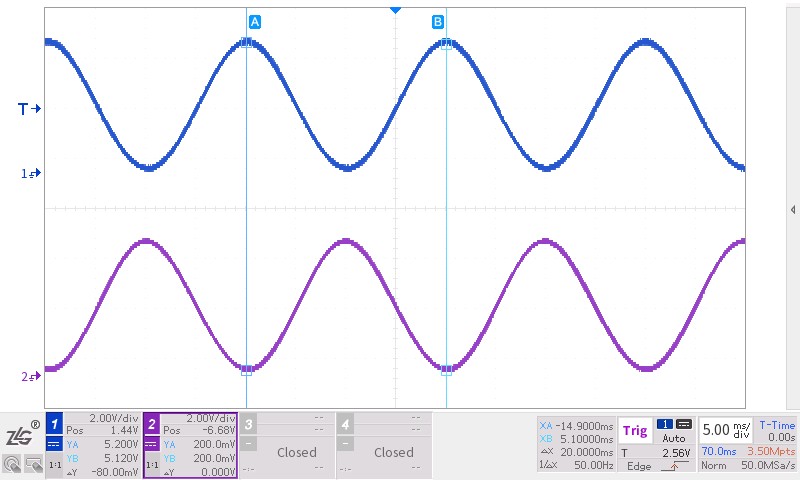

lmy*** · 发表于 2024-5-27 18:52:51

当时电容脚没有接地

lmy*** · 发表于 2024-5-27 18:53:33
