32G12K128-四轴飞控, 容易入门的四轴飞控，高校学生学习首选

西红*** · 发表于 2024-5-9 10:48:07

我发现STC的都是人才啊，不光懂电子，还会空气动力学，牛的一批

lit*** · 发表于 2024-5-10 12:56:26

本帖最后由 little 于 2024-5-10 13:00 编辑

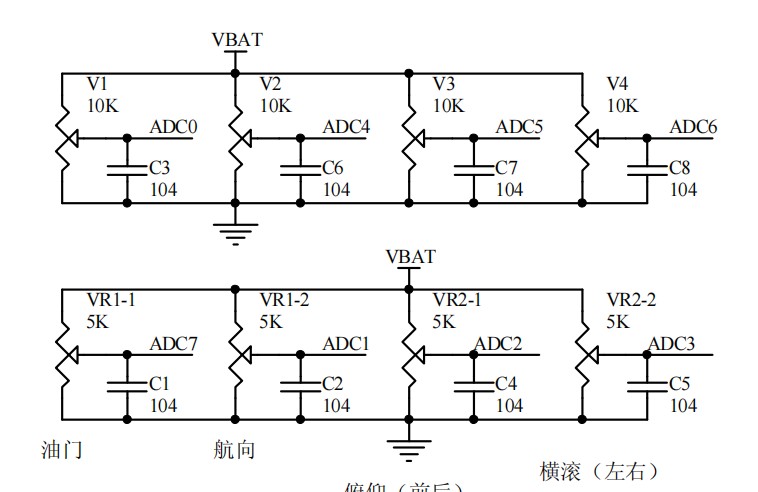

老师这个该怎么连接，遥控只有三通道咋办，前后和左右和按下（遥控的原理图）

lit*** · 发表于 2024-5-10 12:58:01

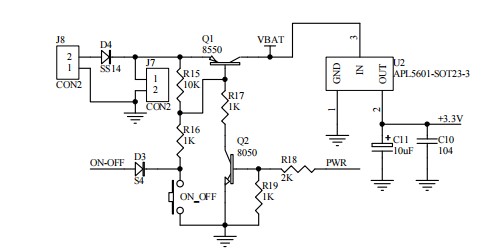

老师这个又是什么（遥控的原理图）

lit*** · 发表于 2024-5-10 12:58:18

lit*** 发表于 2024-5-10 12:56
老师这个该怎么连接，遥控只有三通道咋办，前后和左右和按下

遥控的原理图

梁*** · 发表于 2024-5-10 13:11:11

lit*** 发表于 2024-5-10 12:58
老师这个又是什么（遥控的原理图）

0.96寸OLED12864接口。

梁*** · 发表于 2024-5-10 13:12:27

lit*** 发表于 2024-5-10 12:56
老师这个该怎么连接，遥控只有三通道咋办，前后和左右和按下（遥控的原理图） ...

接2个电位、一个按键即可。

lit*** · 发表于 2024-5-13 11:17:11

梁*** 发表于 2024-5-10 13:12
接2个电位、一个按键即可。

老师左手油门是ADC7，右手左右是ADC3那其他的ADC是干嘛用的

梁*** · 发表于 2024-5-13 13:51:56

lit*** 发表于 2024-5-13 11:17
老师左手油门是ADC7，右手左右是ADC3那其他的ADC是干嘛用的

左手油门、航向，右手俯仰、横滚，摇杆4个通道的ADC。
其余的ADC是一些小型电位器，用于调整参数、增加控制执行机构等等，随意定义，比如可以控制云台的俯仰角度。

lit*** · 发表于 2024-5-13 15:10:21

梁*** 发表于 2024-5-13 13:51
左手油门、航向，右手俯仰、横滚，摇杆4个通道的ADC。
其余的ADC是一些小型电位器，用于调整参数、增加控 ...

谢谢老师，终于懂了
