目前用开天斧通过io口驱动ws2812b,想请教一下如何用pwm驱动

183443*** · 发表于 2023-6-23 13:13:13

先看成果

虽然现在也能驱动，但是串太多灯珠的话，非常占用单片机的处理器，现在使用的是通过nop()去消耗指令以达到时序的要求，但但凡有个中断啥的进入，就会影响时序，而导致取不到自己想要的颜色，目前我对pwm又还不得要领，希望大神带带我

183443*** · 发表于 2023-6-25 22:27:49

顶帖

梁*** · 发表于 2023-8-21 17:21:22

楼主可以搜索本站关于2812的贴。DMA+SPI是比较好的方案。我列出两个贴：

STC-SPI驱动WS2812, 【STC-USB转双串口工具作为开发板应用】之SPI驱动WS2812
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=292
(出处: 国芯论坛-STC全球32位8051爱好者互助交流社区)

DMA_SPI驱动WS2812B全彩LED的简单应用
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=590
(出处: 国芯论坛-STC全球32位8051爱好者互助交流社区)

xxkj*** · 发表于 2023-12-30 16:47:04

https://www.stcaimcu.com/forum.p ... mp;highlight=WS2812

神*** · 发表于 2024-1-9 08:45:04

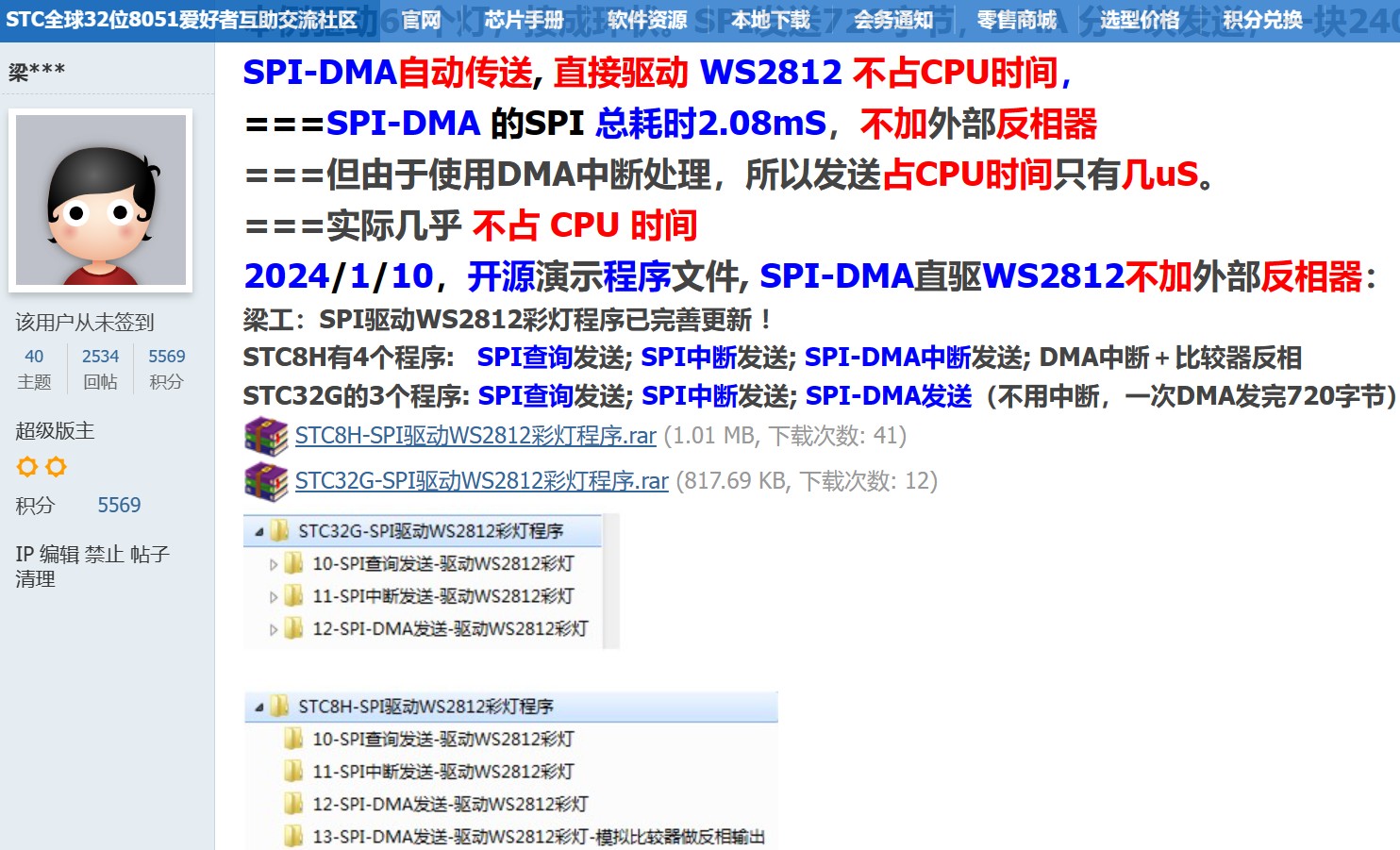

SPI方案:
只用到MOSI驱动WS2812，但由于SPI的3个信号是捆绑在一起的，MISO、SCLK不能做它用。本例使用P1.3-MOSI输出驱动信号，用户可以切换到别的脚。
===将 MISO 不做其他用途；
===将 MISO管脚先设置为对外输出0；
===MOSI 发送完成后，对外停止时输出的是 MISO 读到的状态， 0 ，这 STC-R&D 留了这么个绝活支持 WS2812B ！！！

Snapd*** · 发表于 2024-1-12 12:55:34

使用DMA+SPI吧，省CPU，时序更准确。

Snapd*** · 发表于 2024-1-12 12:55:49

论坛有帖子，已经很完美了。

noone*** · 发表于 2024-1-12 13:33:01

Snapd*** 发表于 2024-1-12 12:55
论坛有帖子，已经很完美了。

你好，请教下，老哥现成帖子链接可以发下吗

Snapd*** · 发表于 2024-1-12 15:40:45

noone*** 发表于 2024-1-12 13:33
你好，请教下，老哥现成帖子链接可以发下吗

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=6104
链接在这


noone*** · 发表于 2024-1-13 14:45:10

Snapd*** 发表于 2024-1-12 15:40
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=6104
链接在这

感谢
