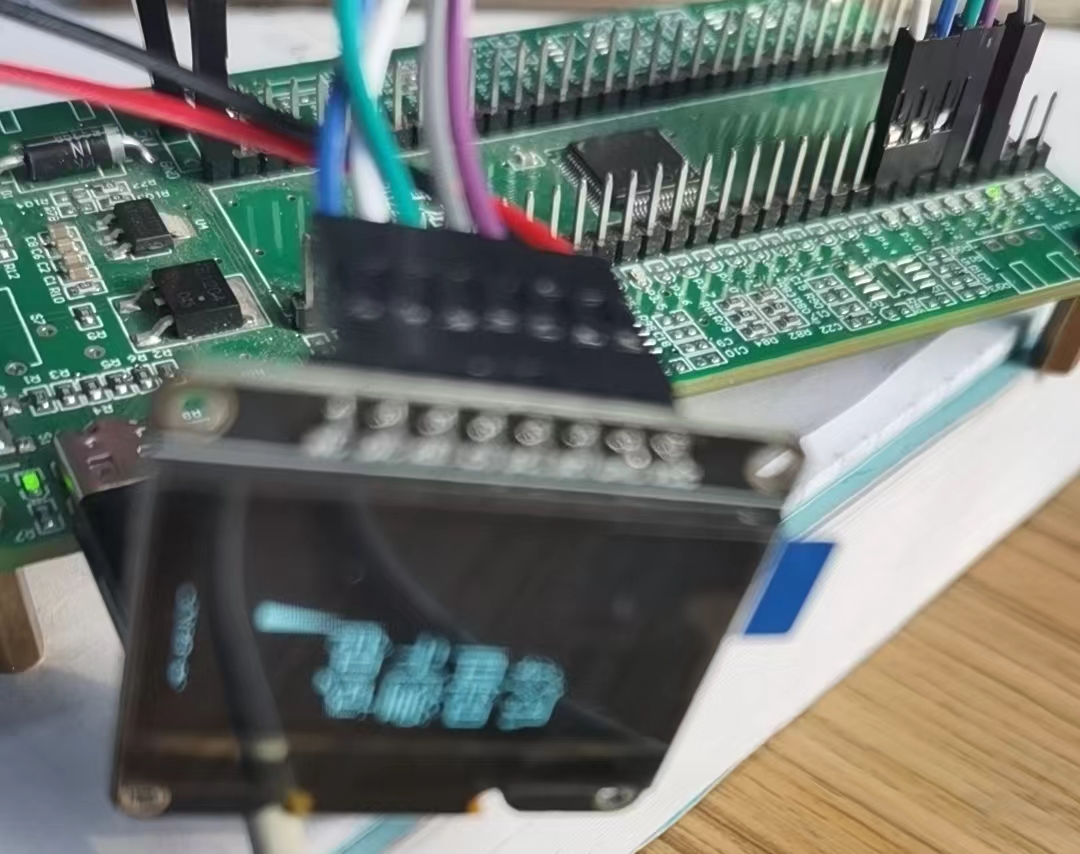

32G12K128驱动OLED12864，SPI或I2C两种方式

WH***

正好需要，学习了

神***

龙年新春捷报：
STC8H2K32U-45MHz-LQFP32/TSSOP28 的 USB 型 MCU 已开始制造光罩流程中
RMB1.3 的 USB, STC8H2K32U-45MHz-LQFP32/TSSOP28/20，SOP16, 4月开始供货
51世界火热的夏天全面来临 全面 进入 USB 时代 ！新增硬件32位乘除法器MDU32C
硬件USB 支持 仿真/下载, RTC 实时时钟, 年/月/日/时/分/秒，星期
真12位ADC, 144MHz-16位高级PWM新增硬件移相功能
32K Flash, 2.5k SRAM, USB, 双串口/I2C/SPI, 轨到轨比较器，12位ADC, PWM
串口1/串口2:
===都支持串口接收硬件超时侦测，硬件奇偶校验
===都支持帧错误数据检测和自动地址识别
T11，强大的24位低功耗定时器/系统定时器，支持低功耗唤醒
P1.2口在P5.4口上共享，P1.0/P1.1的全部数字功能可以交换

STC8H2K32U要让51成为永恒的经典：钻石恒久远，51永流传

======================================================================

RMB0.99 的 USB, STC8H2K08U-45MHz-TSSOP20/SOP16，已开始供货
51世界火热的夏天全面来临 全面 进入 USB 时代 ！

Avi***

请问用128*32的oled屏要注意什么？

电子DI***

Avi*** 发表于 2024-3-1 03:21
请问用128*32的oled屏要注意什么？

注意屏的驱动芯片型号如果型号一样的话，只要改下显示范围就可以正常使用了

yin***

Rs4*** 发表于 2024-2-7 21:35
大佬厉害，今天移植到stc8h 硬件spi上面看看，改了一点点适配sh1106，到时候发出来会附上此贴地址 ...

学习学习，我买的也是1106的，直接用这个显示不正确

yin***

SH1106的1.3，oled，用I2C例程是正常的，用sip就反的，这是什么原因啊，冲哥，给看看，程序就是下载用的你的例程

yin***

OLED_WR_Byte(0xA1,OLED_CMD);//设置段重映射--Set SEG/Column Mapping     0xa0左右反置 0xa1正常
     OLED_WR_Byte(0xC8,OLED_CMD);//通用输出扫描方向Set COM/Row Scan Direction   0xc0上下反置 0xc8正常


这两条命令改了

OLED_WR_Byte(0xA0,OLED_CMD);//设置段重映射--Set SEG/Column Mapping     0xa0左右反置 0xa1正常
     OLED_WR_Byte(0xC0,OLED_CMD);//通用输出扫描方向Set COM/Row Scan Direction   0xc0上下反置 0xc8正常

也没有反转
我在研究研究
我的屏是1.3的控制芯片SH1106

xxxe***

学习了

科学***

有用

liu***

这个很好，越来越方便了！
