试用32G12K128系列，感觉不错，很舒服

tzz1***

乘*** 发表于 2024-9-20 11:14
那6个数据引脚 ，还有ABCD对端口有需求吗？

像这种，即有HUB12 ，又有HUB75 ， CPU占用率不用5%，全程DMA刷

小涵***

{:5_332:}棒

so***

tzz1*** 发表于 2024-9-20 12:20
HUB75接口的数据引脚，接LCM的数据引脚，  HUB75(6位）实际分配8位，多出两位不用就空着， 如果两个HUB75 ...

这个是stc32做的，看起来刷新率好高啊

乘***

tzz1*** 发表于 2024-9-20 12:20
HUB75接口的数据引脚，接LCM的数据引脚，  HUB75(6位）实际分配8位，多出两位不用就空着， 如果两个HUB75 ...

好的，，非常感谢这么详细的解答，，

还有个问题，是不是会浪费4个IO口，两个为DATA，另两个为RS、RD，不能做他用了，，因为现在AI8051U只有48引脚，还没有64脚的单片机买，又要浪费4个引脚，可惜了。。。

而且，用上了LCM的话，向xdata中写数据变得非常困难了，因为要按照发送顺序开设缓存区，而且还是上面各16行发送，这样的程序如果还要在上面做图的话，难度无法想象。。。

tzz1***

乘*** 发表于 2024-9-20 15:59
好的，，非常感谢这么详细的解答，，

还有个问题，是不是会浪费4个IO口，两个为DATA，另两个为RS、RD，不 ...

第1个问题，我是这样处理的，多出的4个IO正好做了两个HUB12，一板多用。
也可以混用，图上视频就是HUB75+HUB12混用的，同时驱动两种模组。
但是混用有个弊端，HUB75和HUB12的板数对不上，就很浪费RAM。

第2个问题，这样做以后，写xdata确实要通过算法，你能想到这点肯定是已经做过了哈。
我的处理方式是，”写点函数“， 只要有了写点函数，再难的图都不是事情。
正所谓一剑破万法。

tzz1***

乘*** 发表于 2024-9-20 15:59
好的，，非常感谢这么详细的解答，，

还有个问题，是不是会浪费4个IO口，两个为DATA，另两个为RS、RD，不 ...

另外告诉你一个秘密，几乎所有的高端LED屏控制卡都是用DMA的，像我视频上那个，
帧频提到400HZ，一点压力都没有，
传统的60HZ就有压力，摄像机拍起来抖得不行，上不了台面

lly***

tzz1*** 发表于 2024-9-20 17:02
另外告诉你一个秘密，几乎所有的高端LED屏控制卡都是用DMA的，像我视频上那个，
帧频提到400HZ，一点压力 ...

解释的很详细，我还没做过屏类的项目，有机会好好学学

cyf1***

tzz1*** 发表于 2024-9-20 17:02
另外告诉你一个秘密，几乎所有的高端LED屏控制卡都是用DMA的，像我视频上那个，
帧频提到400HZ，一点压力 ...

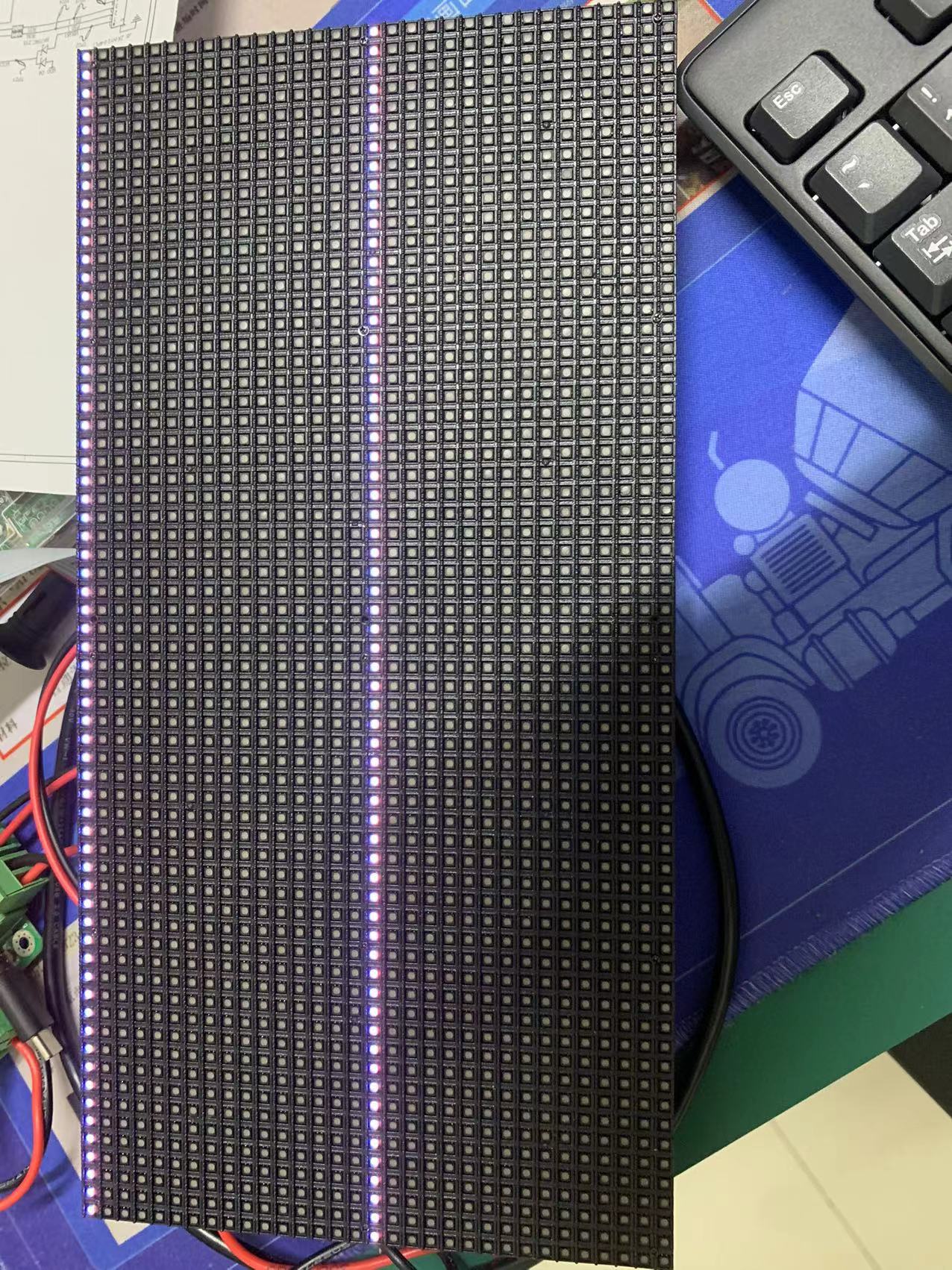

您好，我在用LCM+DMA+PWM驱动HUB75液晶屏的时候遇到一个问题，我点亮整行没有问题，但是如果点亮的不是整行，就会出现问题，比如我少点亮一个，但是显示出来的是少点亮了2个，您知道是哪里的问题吗？

tzz1***

cyf1*** 发表于 2025-8-14 10:26
您好，我在用LCM+DMA+PWM驱动HUB75液晶屏的时候遇到一个问题，我点亮整行没有问题，但是如果点亮的不是整 ...

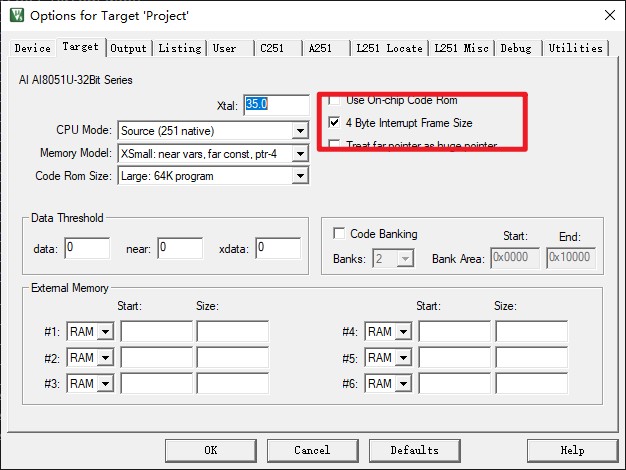

直觉告诉我，你使用DMA时，DMA数据空间没有4字节对齐，
请参照：https://www.stcaimcu.com/thread-16306-1-1.html

cyf1***

tzz1*** 发表于 2025-8-14 10:33
直觉告诉我，你使用DMA时，DMA数据空间没有4字节对齐，
请参照：https://www.stcaimcu.com/thread-16306- ...

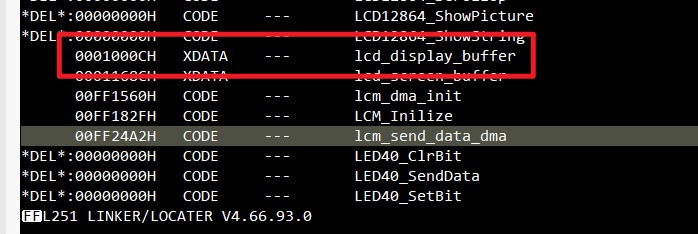

我按您的方式对齐了，也是不行。

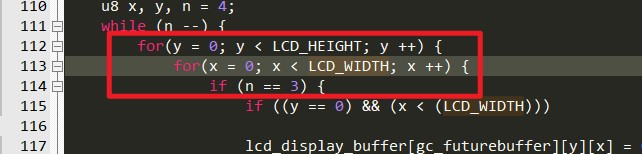

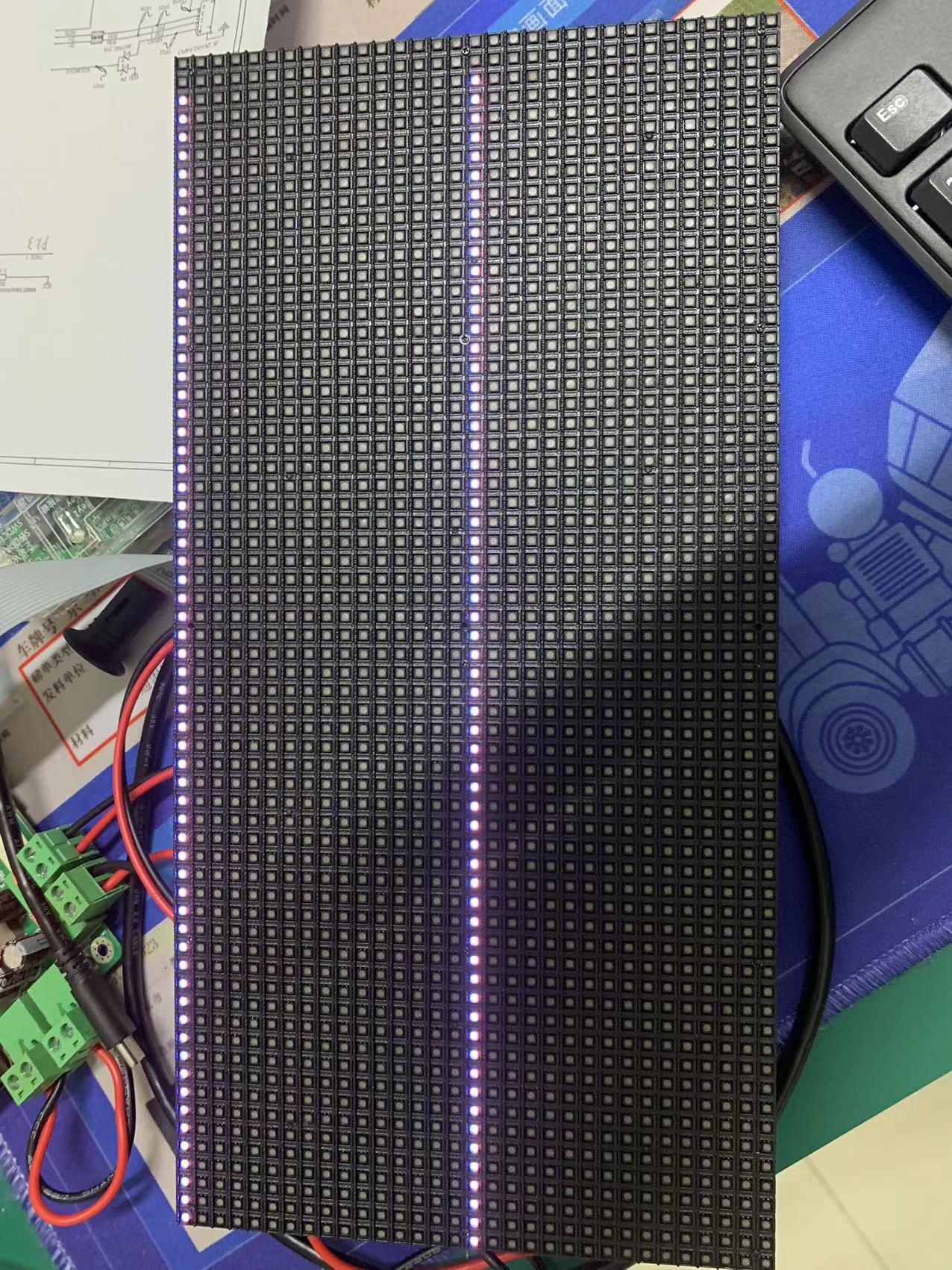

另外就是我传输的数组长度是不变的，只不过是最后一个灯设置为灭而已。如果设置为亮是正常显示的，设置为灭的话会灭2个灯。
