请大神帮忙用STC8G1K08A通过线性霍尔调整PWM占空比程序

heyu***

   设计要求：1、PWM频率10KHZ
                   2、PWM占空比0~100%
                   3、模拟输入电压0~5V，对应0~100%占空比，由线性霍尔提供模拟电压。
                   4、占空比为0%~10%时亮绿灯，占空比为90~100%时亮红灯，其它占空比两个灯同时亮
                   5、请大神帮忙写程序，有偿服务
                   6、硬件PCBA已做好

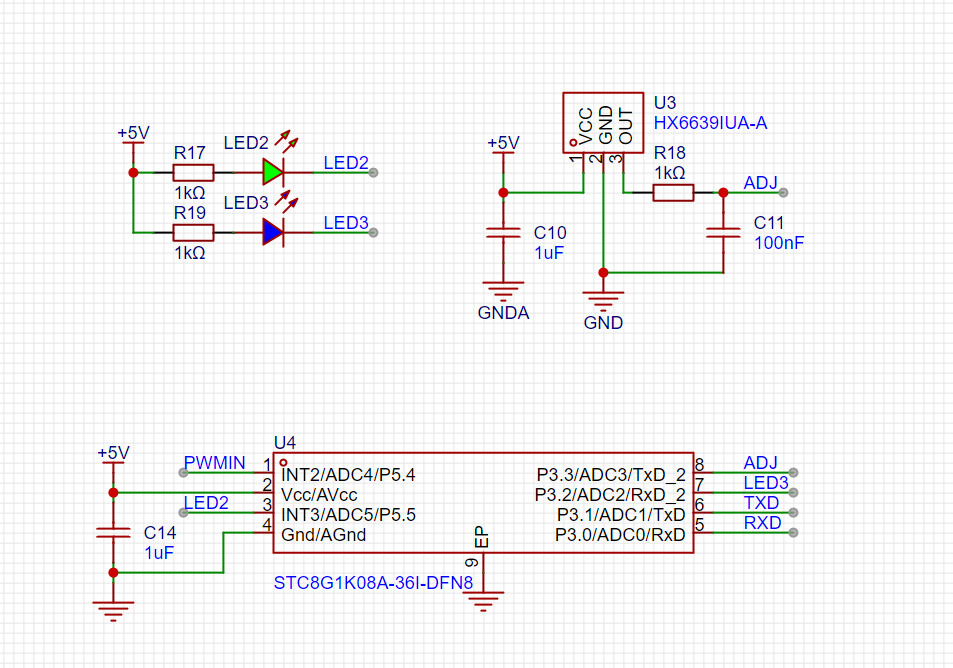

                   原理图如下：





梁***

如此简单而清晰的功能需求，参考STC的相关例子就可以实现啦。
主要是2个功能：
1、ADC读取霍尔输出的电压。
2、PWM程序。
然后，根据ADC读数控制PWM占空比即可。

heyu***

谢谢粱工！我主要做硬件，不太懂编程，开始用STC32G开发板用天问BLOCK图形编程实验是可以实现的，但是用STC8G1K08A小体积的封装后怎么弄都不行，因为急着出样，只好求助大神了

heyu***

粱工，能加下微信帮忙写程序吗？

梁***

heyu*** 发表于 2023-6-6 09:46
粱工，能加下微信帮忙写程序吗？

工作不用微信，也没空帮写完整的项目程序，很忙的。
你根据我上面说的，拿两个例子来组一个程序，加一些判断就可以了，有问题可以在这里问。

heyu***

明白了，谢谢粱工！

刘***

对你的设计要求需确认：
1、PWM频率10KHZ是否要求精准。STC8G1K08A自身不带高级PWM功能，用它产生的PWM只能产生一些相固定的频率，不能产生精准的10KHZ。如果用来驱动直流电机调速，没有必要十分精准。
      2、PWM占空比0~100%范围是否无误。如果用来调光和调速的话，0%就是熄灭和停转，100%就是最大亮度和最高转速。0%和100%不能用通过改变PWM的占空比直接生成，还需增加判断条件来完成。
3、模拟输入电压0-5V范围是否准确。楼主想使用HX6639霍尔线性电压生成对应0~100%的占空比，但我查HX6639手册发现其静态输出电压是2.5V，一般线性霍尔电压输出范围是2.5-4.2V或者2.5-0.8V，很少见到0-5V的。此电压范围影响计算控制占空比的计算公式。
如需代写，请站内短信联系，我还没给别代写过呢，可以尝试代写一下。我使用STC8H1K16写过类似的程序，是脚踏线性霍尔控制直流电机PWM调速， 0-100%的占空比控制，为消除不同型号霍尔输出电压的误差，我实际是将占空比0-2%设为停转（防止不塌脚踏开关电机缓慢运转），3-98%为PWM调速，99%及以上为直通全速（提高高速时的效率）。

heyu***

刘*** 发表于 2023-7-20 08:48
对你的设计要求需确认：
1、PWM频率10KHZ是否要求精准。STC8G1K08A自身不带高级PWM功能，用它产生的PWM只能 ...

谢谢您！问题已经解决了，工作原理类似电动两轮车调速转把，控制无刷电机调速。HX6639输出电压范围0.8V~4.8V（5V供电），HX6639未感应到磁通量时输出是2.5V。用STC8G1K08A采集霍尔输出电压并产生PWM控制信号和LED显示状态。

our***

heyu*** 发表于 2023-8-27 01:35
谢谢您！问题已经解决了，工作原理类似电动两轮车调速转把，控制无刷电机调速。HX6639输出电压范围0.8V~4 ...

兄弟，这个STC8G1K08A是10位的AD，采集这个霍尔电压来产生PWM控制信号够用不？

heyu***

our*** 发表于 2023-9-19 14:05
兄弟，这个STC8G1K08A是10位的AD，采集这个霍尔电压来产生PWM控制信号够用不？ ...

只能说勉强可以用，因为PCB尺寸限制，必须用DFN8小封装。带12位AD的8脚DFN8小封装的芯片比较少（或者有我没找到），如果兄弟知道有其他小封装的8脚芯片，请推荐一下，谢谢！
