请教下 18-PWMB-3个相位差120度的PWM输出P2口周期改成20000 P2.2输出不正常

zhiga*** · 发表于 2023-6-4 16:29:09

18-PWMB-3个相位差120度的PWM输出P2口例程开天斧三开发板

将周期改为20000，输出频率为50HZ，三路PWM 占空比为33% P2.0 P2.1 输出正常，P2.2无PWM 波形，是周期过长造成的么？


梁*** · 发表于 2023-6-4 22:00:30

初始化函数呢？周期改了吗？

zhiga*** · 发表于 2023-6-6 09:25:54

梁*** 发表于 2023-6-4 22:00
初始化函数呢？周期改了吗？

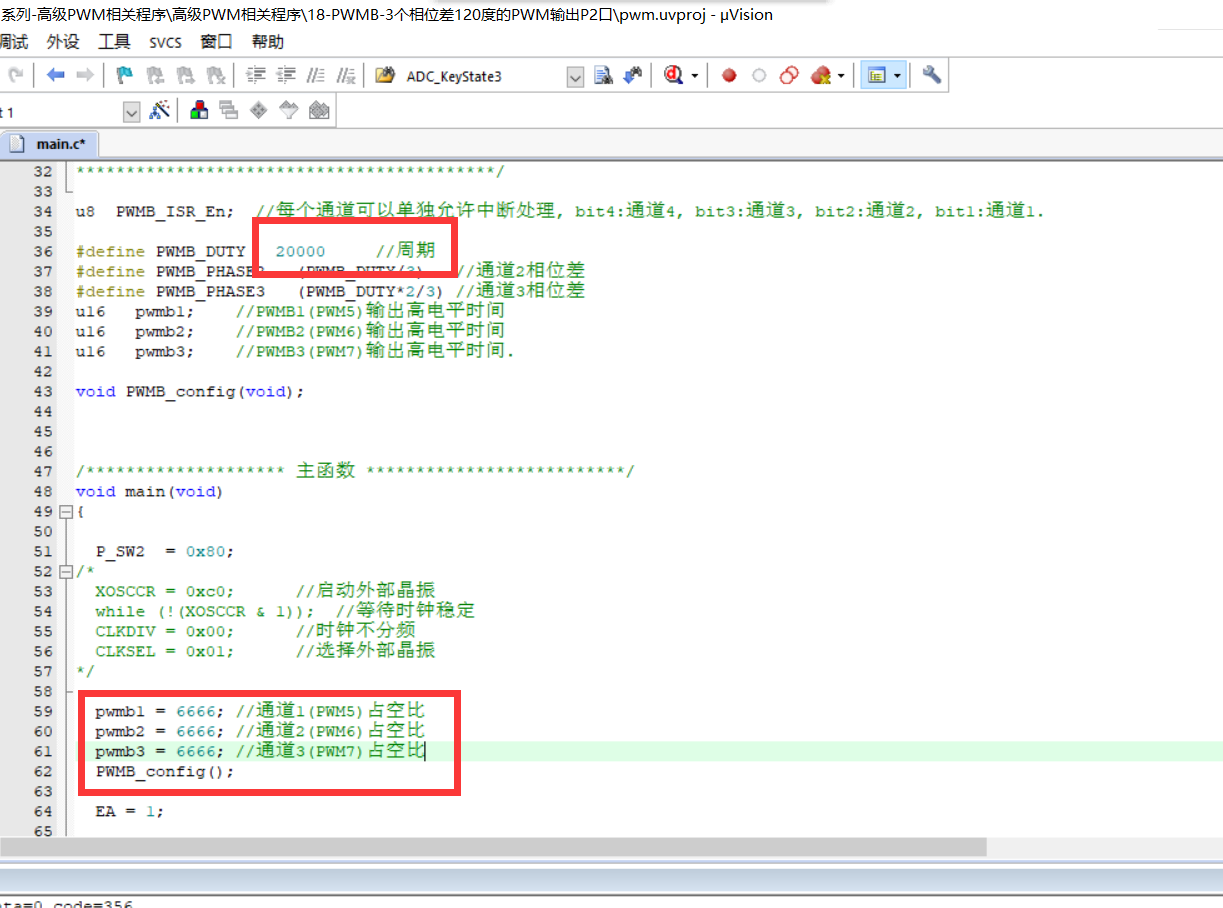

12M 例程 18 就只改了红框的2处其它都没动

梁*** · 发表于 2023-6-6 09:47:25

zhiga*** 发表于 2023-6-6 09:25
12M 例程 18 就只改了红框的2处其它都没动

打包你的工程，贴出，我帮你看看。

zhiga*** · 发表于 2023-6-7 09:36:27

http://112.74.51.126/forum.php?mod=attachment&aid=MTE3MzR8YzNlODhhZmR8MTc1MTI2MTU5MHwwfA%3D%3D

zhiga*** · 发表于 2023-6-7 10:03:10

梁*** 发表于 2023-6-6 09:47
打包你的工程，贴出，我帮你看看。

梁*** · 发表于 2023-7-14 11:41:45

zhiga*** 发表于 2023-6-7 10:03
https://www.stcaimcu.com/forum.php?mod=attachment&aid=MTE3MzR8MjllMmY0ZjZ8MTY4NjEwMzM2NHw0MDI1fA%3 ...

周期改为2000，一切正常。其实不可能改个周期就出问题的。
